6. Configuración
6.1. Menú de configuración
Para entrar en modo de configuración, pulse el botón de la parte trasera del panel de control durante unos cuatro segundos hasta que el LED inferior de la columna de la derecha empiece a parpadear, indicando que se puede modificar el primer parámetro.
Para cambiar el valor de un parámetro, gire el selector hasta que el visor muestre el valor deseado.
Pulse el botón de configuración para pasar al próximo parámetro.
Al pulsar el botón de configuración después de seleccionar el último parámetro, saldrá del modo de configuración y se activarán todos los parámetros. De modo que si solo necesita ajustar un parámetro, tendrá que pasar por todos ellos.
Cuando el botón de configuración está pulsado, o durante la configuración, el inversor/cargador (o los inversores/cargadores) pasará al modo “Inverter only” (solo inversor).

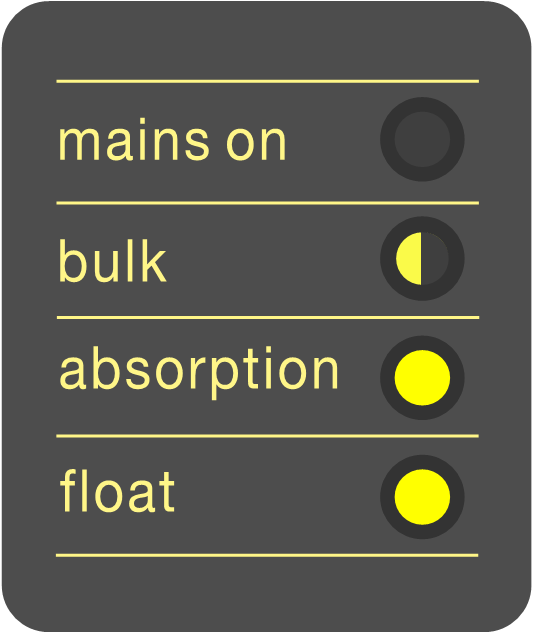

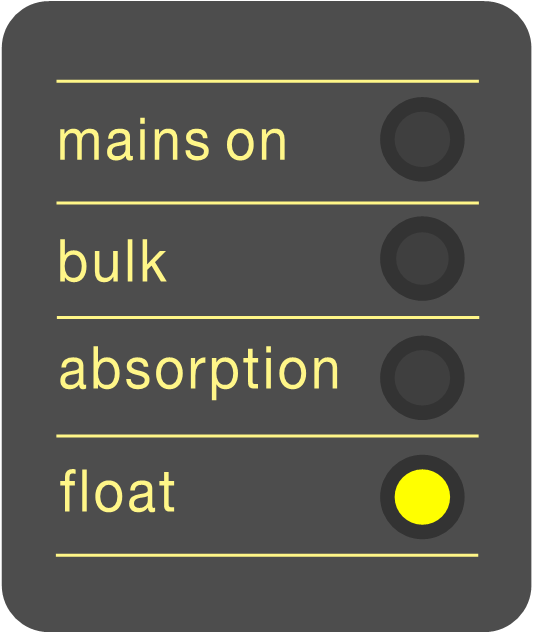

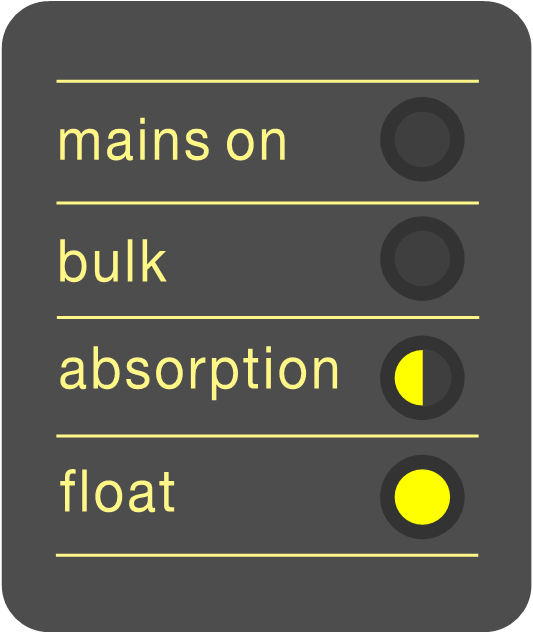

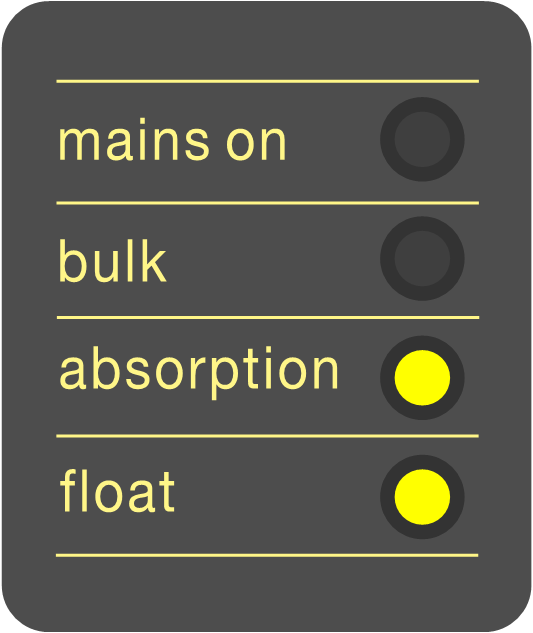

Los tres LED inferiores de la columna de la izquierda del panel de control indican qué parámetro se está ajustando según la tabla siguiente:
Elemento de menú | LED | Parámetro | Predeterminado | Rango |
|---|---|---|---|---|
1 |  | Factor de escala | 0 | 0 - 9 |
2 |  | Corriente del generador (A) | 16 | 0 - 198 |
3 |  | Límite superior de corriente CA para la entrada AC1 (A) | 254 | 0 - 254 |
4 |  | Límite superior de corriente CA para la entrada AC2 (A) | 254 | 0 - 254 |
5 |  | Límite superior de corriente CA para la entrada AC3 (A) | 254 | 0 - 254 |
6 |  | Límite superior de corriente CA para la entrada AC4 (A) | 254 | 0 - 254 |
= LED está apagado,
= LED está parpadeando,
= LED está encendido
6.2. Factor de escala
Aviso
Este parámetro solo es de aplicación a los sistemas pre-VE.Bus. Déjelo en su valor predeterminado de 1 para los sistemas VE.Bus.
Para sistemas antiguos pre-VE.Bus, véase el capítulo Factor de escala pre-VE.Bus.
6.3. Límite de corriente del generador
Aviso
Este parámetro solo es de aplicación cuando se usa un conmutador de transferencia externo y en el resto de los casos no tiene ningún efecto.
El límite de corriente CA del generador puede ajustarse dentro de un rango de 0 a 198 A, con incrementos de 2 A.
Al configurar el límite de corriente CA del generador, tenga en cuenta que no todos los generadores pueden operar a plena carga. En particular, los generadores de menos de 3000 rpm de algunas marcas pueden sobrecalentarse su funcionan a plena carga durante periodos prolongados, y la corriente máxima debe ser menor que el máximo nominal, mientras que el límite de corriente de CA para los generadores de 1500 rpm puede ser más alto.
Para generadores de 3000 rpm, fíjelo en el 70 % de su máximo nominal.
Para generadores de 1500 rpm, fíjelo en el 90 % de su máximo nominal.
6.4. Límite superior de entrada CA 1 a 4
Para evitar límites de corriente de entrada CA demasiado altos, el panel de control proporciona un ajuste del límite superior de entrada CA. Por ejemplo, cuando se tienen varios inversores/cargadores o inversores/cargadores grandes funcionando en paralelo, la corriente máxima de paso a través (feed-through) podría superar la alimentación CA o la capacidad del disyuntor. Al modificar el límite superior de entrada CA, se garantiza que el límite de corriente de la red se mantiene dentro de un rango determinado.
Un sistema VE.Bus ampliado puede tener hasta cuatro entradas de CA. Pero un sistema básico VE.Bus MultiPlus tiene una entrada de CA. De modo que solo es necesario configurar el límite superior de entrada CA 1. Los demás límites de entrada CA pueden ignorarse sin problema.
6.4.1. Visualización especial
Considere esta situación:
Tiene un sistema de inversor/cargador con dos entradas CA, a saber, generador y red eléctrica. Quiere dar prioridad al generador sobre la red eléctrica. Conecta el generador a la entrada de CA 1 y la red eléctrica a la entrada de CA 2. No quiere que el usuario modifique el límite de entrada de CA del generador, de modo que en los ajustes del inversor/cargador deshabilita el ajuste “Invalidado por el panel remoto” para la entrada de CA 1 y lo habilita para la entrada de CA 2.
El panel de control se comportará entonces de la manera siguiente:
Cuando el generador esté activo, el panel de control mostrará “AC1”.
Una vez que el generador se detiene y la red eléctrica está activa, el panel pasa de mostrar “AC2” a mostrar el límite de corriente de CA 2. Pero es posible que esta pantalla alternante no se ajuste a sus preferencias.
Para resolverlo:
Un enfoque más sencillo es mostrar solo el valor del límite de corriente cuando la entrada de CA 2 esté activa. Esto es suficiente para indicar el cambio a red eléctrica. Para ello, fije todos los parámetros de límite superior de entrada CA a cero, menos uno. En este ejemplo, los límites para CA 1, CA 3 y CA 4 deben estar fijados en cero. Con este ajuste se elimina el comportamiento alternante no deseado.
6.5. Límite de corriente invalidado por remoto
Este ajuste está en el inversor/cargador. Cuando se habilita, el panel de control puede modificar el límite de corriente de entrada CA, y cuando se deshabilita, no puede.
En el caso de un Quattro, las dos entradas tienen un ajuste de “invalidado por remoto” y se pueden configurar por separado.
Puede consultar más información sobre la configuración de “invalidado por remoto” en el manual del inversor/cargador.
6.6. Ejemplo de configuración
Se ofrecen dos ejemplos para ayudarle a comprender la configuración de los parámetros.
Puesto que se trata de un sistema VE.Bus, no es necesario fijar el factor de escala.
Un generador de 4kVA puede suministrar una corriente máxima de 17,4 A. Al utilizar un margen de seguridad del 70 % dejaremos la corriente del generador en 12 A.
Para ajustar la configuración, haga lo siguiente:
Pulse y mantenga pulsado el botón de configuración hasta que el LED inferior que se encuentra en la columna izquierda empiece a parpadear. Esto significa que ha entrado en modo configuración y que puede cambiar el factor de escala. Como ya hemos dicho, este parámetro puede ignorarse en el caso de los Multi VE.Bus.
Pulse el botón para seguir con el próximo parámetro. El LED inferior de la izquierda se encenderá, indicando que ya se puede ajustar la corriente del generador.
Gire el selector hasta que la pantalla indique 12.
Pulse el botón para seguir hasta el ajuste del “Límite superior de corriente del pantalán para entrada CA 1”.
Si desea que la corriente máxima de la red que el operario pueda configurar sea inferior a 32 A, puede cambiar este valor.
Ya que no es necesario configurar los próximos tres parámetros (límite superior de red para las entradas de CA 2, 3 y 4), puede pulsar el botón cuatro veces para saltarse los parámetros y finalizar la configuración.
