3. Montaż

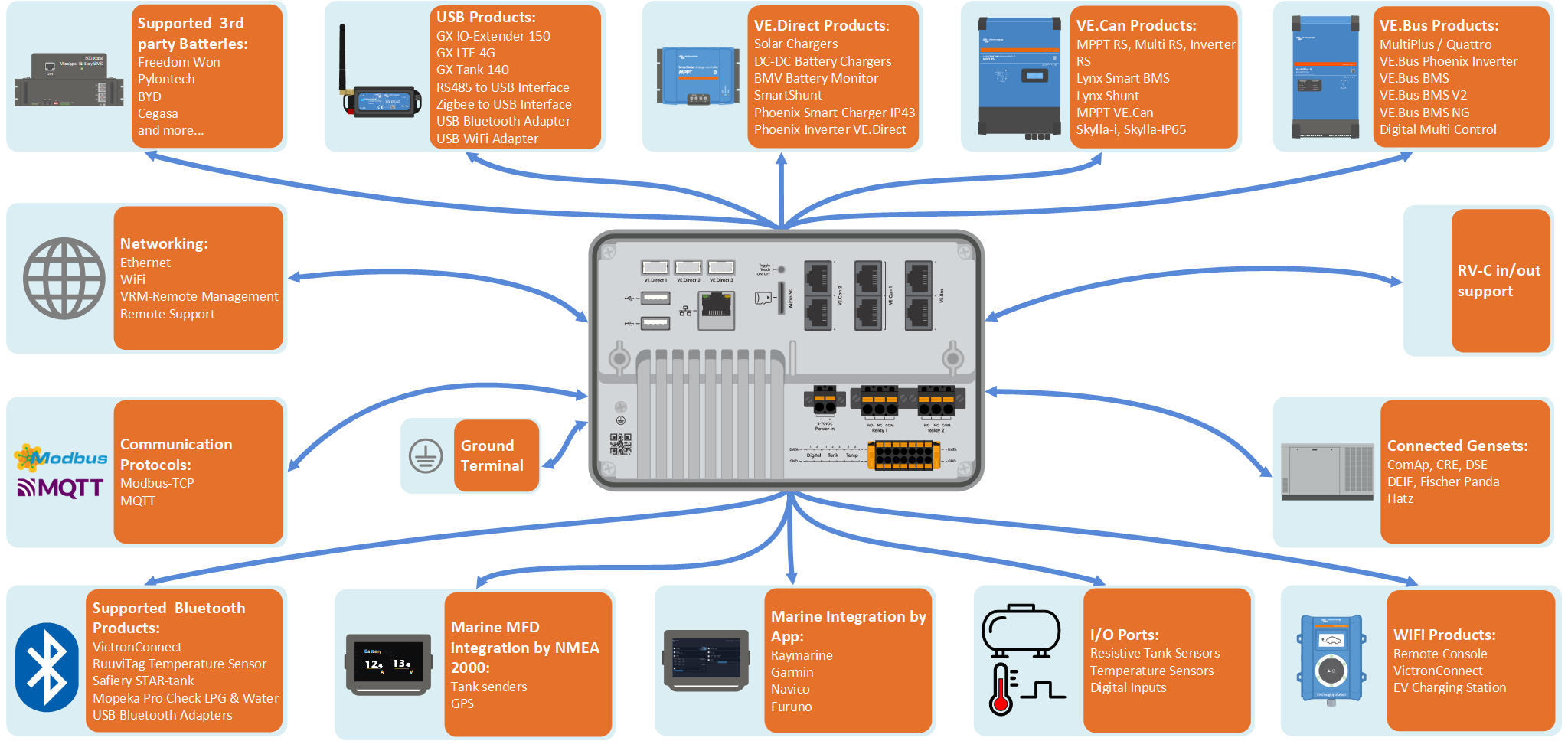

3.1. Przegląd połączeń Ekrano GX
Gniazda komunikacyjne | IO | Inne |
|---|---|---|
3 x VE.Direct | 2 x Wejścia cyfrowe | Gniazdo karty MicroSD (maks. 32 GB) |
2 x VE.Can | 3 x Rezystancyjne wejścia poziomu zbiornika | Wbudowany przycisk do sterowania dotykowego |
1 x VE.Bus | 2 x Wejścia czujnika temperatury | Gniazdo zasilania (8 - 70 VDC) |
Ethernet | 2 x Programowalny przekaźnik (NO, COM, NC - ograniczenie prądu: DC do 30 VDC: 3 A / AC 125 VAC: 1 A)) | 7-calowy ekran dotykowy TFT LCD (1024x600 pikseli) |
WiFi 2,4 GHz (802,11 b/g/n) | Zacisk uziemiajacy do podlaczenia ochronnego przewodnika ekwipotencjalnego | |
Bluetooth Smart | ||
2 x Gniazda hosta USB (limit prądu: 1,5 A przy 5 V współdzielone) |
3.2. Opcje montażu
W skład wyposażenia Ekrano GX wchodzi wytrzymały stalowy wspornik, dwa trzpienie i nakrętki motylkowe do montażu od tyłu i z możliwością montażu tylko od przodu, przy użyciu dołączonych sprężyn.
Montaż od tyłu
Ekrano GX należy montować od tyłu, gdy zapewniony jest łatwy dostęp.
Przygotuj wycięcie zgodnie z szablonem z załącznika.
W tylne gwinty wkręć wchodzące w skład kompletu kołki M5 z krótkim gwintowanym końcem.
Umieść EGX w wycięciu i zamontuj stalowy wspornik za pomocą dostarczonych nakrętek motylkowych.
Dokręć nakrętki motylkowe. Prawidłowe wykonanie tych czynności zapewni dociśnięcie uszczelki do powierzchni wokół wycięcia, a przez to jej szczelność.
Montaż od przodu
W przypadku braku dostępu od tyłu, Ekrano GX można zamontować od przodu.
Przygotuj wycięcie zgodnie z szablonem z załącznika.
Zamontuj wchodzące w skład kompletu sprężyny za pomocą dwóch śrub z podkładkami.
Podłącz wszystkie niezbędne kable.
Wkładając EGX do wycięcia ostrożnie popchnij sprężyny do tyłu i przytrzymaj je palcami. Następnie zwolnij sprężyny. Zatrzasną się one po całkowitym włożeniu EGX, utrzymując urządzenie we właściwym położeniu. Należy zachować ostrożność, ponieważ sprężyny są mocne, a przypadkowe przytrzaśnięcie palców przez sprężynę może być bardzo bolesne.
Pozycja montażowa
Mimo że Ekrano GX jest wodoszczelny od przodu (przy zastosowaniu stalowego wspornika) i ma jasne podświetlenie, nie należy montować go w bezpośrednim świetle słonecznym, co uchroni go przed przegrzaniem i zapewni lepszą czytelność informacji. Urządzenie należy zamontować poziomo. Urządzenie nie ma możliwości wyświetlania obrazu w trybie portretowym ani automatycznego obrotu.
3.3. Zasilanie Ekrano GX
Urządzenie jest zasilane za pomocą złącza Power in V+. Akceptuje ono napięcie od 8 do 70 VDC. Żadne inne złącze (np. sieciowe) nie zapewni zasilania urządzenia. Wchodzący w skład kompletu kabel zasilający DC wyposażony jest we wbudowany bezpiecznik 3,15 A.
W sytuacji, gdy EGX użyty jest w instalacji z VE.Bus BMS, Power in V+ w EGX należy podłączyć do zacisku oznaczonego jako 'Load disconnect' na VE.Bus BMS. Obydwa minusowe przewody podłącz do minusowego bieguna wspólnego akumulatora.
Uwaga na temat zasilania z gniazda wyjściowego AC inwertera VE.Bus, urządzenia Multi lub Quattro:
W przypadku zasilania EGX z zasilacza sieciowego podłączonego do gniazda wyjściowego AC dowolnego produktu VE.Bus (inwertera, urządzenia Multi lub Quattro), po wyłączeniu zasilania produktów VE.Bus z dowolnego powodu (po wystąpieniu błędu działania lub podczas rozruchu awaryjnego) wystąpi blokada. Urządzenia VE.Bus nie uruchomią się, dopóki EGX nie ma zasilania …lecz EGX nie uruchomi się, dopóki nie będzie zasilania. Te blokadę można obejść, odłączając na chwilę przewód EGX VE.Bus, po czym urządzenia VE.Bus niezwłocznie zaczną się uruchamiać.
Można też zmodyfikować okablowanie RJ45. Więcej informacji na ten temat można znaleźć w rozdziale Często zadawane pytania P20 .
Należy pamiętać, że zarówno z powyższą modyfikacją, jak i bez niej, zasilanie urządzeń monitorujących z wyjścia AC falownika/ładowarki (oczywiście) ma tę wadę, że całe monitorowanie zostaje wyłączone w chwili pojawienia się usterki powodującej wyłączenie falownika/ładowarki. Mogą to być przeciążenie falownika, wysoka temperatura lub niskie napięcie akumulatora. Dlatego zaleca się zasilanie urządzenia GX z akumulatora.
Izolacja
Wobec faktu, że urządzenie EGX podłączone jest do wielu różnych produktów, należy zadbać o odpowiednią izolację zapobiegającą powstawaniu pętli uziemienia. W 99 % instalacji nie będzie to stanowiło problemu.
Gniazda VE.Bus są izolowane
Gniazda VE.Direct są izolowane
Gniazdo VE.Can 1 jest izolowane galwanicznie, gniazdo VE.Can 2 nie jest izolowane
Gniazda USB nie są izolowane. Podłączenie klucza sprzętowego WiFi lub GPS nie spowoduje problemu, ponieważ nie są one podłączone do innego źródła zasilania. Mimo że po zamontowaniu oddzielnie zasilanego koncentratora USB wystąpi pętla uziemienia, podczas szeroko zakrojonych testów nie stwierdziliśmy, aby powodowało to jakiekolwiek problemy.
Gniazdo Ethernet jest izolowane, z wyjątkiem ekranu: w sieci Ethernet należy stosować nieekranowane kable UTP.
Zwiększenie ilości gniazd USB za pomocą koncentratora USB z własnym zasilaniem
Chociaż ilość gniazd USB można zwiększyć za pomocą koncentratora, istnieje limit mocy, jaką może zapewnić wyjściowe gniazdo USB. Zwiększając ilość gniazd USB zalecamy korzystanie z zasilanych koncentratorów USB. Należy używać koncentratorów USB dobrej jakości, dzięki czemu zminimalizuje się ryzyko wystąpienia problemów. W ofercie firmy Victron znajduje się również adapter VE.Direct na USB, którego można użyć do zwiększenia liczby urządzeń VE.Direct podłączanych do instalacji; w tym dokumencie podano informacje na temat limitu liczby urządzeń, które można podłączyć do różnych urządzeń GX.
3.4. Wbudowany, siedmiocalowy ekran dotykowy
 |
Wbudowany, siedmiocalowy ekran dotykowy zapewniają natychmiastowy dostęp do informacji o instalacji i umożliwia zmianę konfiguracji w mgnieniu oka. Smukła i wodoodporna konstrukcja oraz łatwa instalacja zapewniają dużą elastyczność w tworzeniu czytelnej tablicy przyrządów.
Nie jest wymagana żadna konfiguracja. Po podłączeniu ekranu urządzenie automatycznie wyświetli informacje na temat GX i elementy menu.
Opcje wyświetlania są dostępne w menu Ustawienia → Wyświetlacz i Język. Można ustawić czas, po upływie którego wyświetlacz się wyłączy, lub włączyć funkcję regulacji jasności zależnie od otoczenia.
Ekran jest sterowany dotykiem palca. Przesunięciem palca przewija się menu w górę i w dół, a dotknięciem dokonuje się wyboru danej pozycji. Tekst i cyfry wprowadza się za pomocą klawiatury ekranowej.
3.5. Wyłączenie sterowania dotykowego
Celem ograniczenia dostępu do systemu GX istnieje możliwość wyłączenia dotykowego sterowania ekranem dotykowym. Pozwala to na zamontowanie Ekrano GX w miejscu widocznym dla operatora systemu, a jednocześnie uniemożliwia mu wykorzystanie go do podniesienia poziomu dostępu.
Należy pamiętać, że ta funkcja wyłącza tylko sterowanie dotykiem/myszą. Na Konsoli Zdalnej nadal można sterować urządzeniem za pomocą klawiatury.
Istnieją trzy sposoby wyłączenia funkcji dotykowej wyświetlacza:
Za pomocą wpuszczonego przycisku na tylnej ściance urządzenia
Za pomocą przycisku chwilowego podłączonego do jednego z wejść cyfrowych
Za pomocą zewnętrznej klawiatury USB podłączonej do Ekrano GX; Funkcję sterowania dotykowego można włączać i wyłączać naciskając przycisk Pause/Break.
Korzystając z tej funkcji, gniazda USB i klawiatura USB nie mogą być podłączone.
Wyłączanie sterowania dotykowego za pomocą przycisku na tylnej ściance Ekrano GX
Spiczastym przedmiotem (np. długopisem lub spinaczem) jednorazowo naciśnij przycisk
Sterowanie dotykowe jest teraz wyłączone. Wprowadzanie poleceń w ten sposób nie jest już możliwe. Wyświetlacz wyłączy się po upływie czasu ustawionego w opcji Czas wyłączenia wyświetlacza (patrz menu Wyświetlacz i Język). Dotknięcie ekranu aktywuje ostatnią ustawioną stronę.
Ponowne naciśnięcie przycisku uruchamia funkcję dotykową
Wyłączenie sterowania dotykowego za pomocą przycisku chwilowego
Przejdź do Ustawienia → IO → Wejścia cyfrowe → Wejście cyfrowe [numer wejścia cyfrowego].
Przewiń podmenu w dół, aż zobaczysz opcję „Sterowanie dotykowym wprowadzaniem danych”.
Naciśnij klawisz spacji lub kliknij/dotknij, co spowoduje włączenie opcji „Sterowanie dotykowym wprowadzaniem danych”.
Podłącz przycisk chwilowy pomiędzy odpowiedni górny i dolny pin powiązanego wejścia cyfrowego.
Jednokrotne naciśnięcie przycisku powoduje włączenie (wyłączenie) sterowania dotykowego. Wprowadzanie poleceń dotykowo nie jest już możliwe. Wyświetlacz wyłączy się po upływie czasu ustawionego w opcji Czas wyłączenia wyświetlacza (patrz menu Wyświetlacz i Język). Dotknięcie ekranu aktywuje ostatnią ustawioną stronę. Ponowne naciśnięcie przycisku powoduje włączenie (wyłączenie) sterowania dotykowego. Należy pamiętać, że powoduje to połączenie pinu gpio z masą. Do pinów gpio nie należy doprowadzać napięcia.
Wyłączenie sterowania dotykowego za pomocą zewnętrznej klawiatury USB
Podłącz zewnętrzną klawiaturę USB do jednego z gniazd USB Ekrano GX
Włączenie/wyłączenie funkcji sterowania dotykowym wprowadzaniem poleceń następuje w chwili naciśnięcia klawisza Pause/Break.
W przypadku klawiatur bez klawisza Pause/Break użyj jednej z zastępczych kombinacji klawiszy opisanych w tym artykule w Wikipedii.
3.6. Połączenia przekaźników
Ekrano GX Wyposażony jest w funkcję bezpotencjałowego przekaźnika Rozwiernego (NO) i Zwiernego (NC). Funkcję przekaźników można ustawić w menu GX, Ustawienia → Przekaźnik → Funkcja.
Przekaźnik 1 ma szczególne znaczenie, ponieważ oprócz ręcznego i zależnego od temperatury wyzwalania (dotyczy również przekaźnika 2), może być również używany jako przekaźnik alarmowy, przekaźnik włączania/wyłączania generatora lub przekaźnik pompy zbiornika.
 |
Jeśli funkcja przekaźnika jest skonfigurowana jako przekaźnik alarmowy, korzystając z dodatkowego menu można odwrócić polaryzację przekaźnika. Ustawienie domyślne to Przekaźnik rozwierny. Należy pamiętać, że zmiana polaryzacji na Zwierny spowoduje nieco większy pobór prądu przez urządzenie GX.
 |  |
Należy przestrzegać ograniczeń napięcia i prądu przekaźników, które mają poniższe wartości: DC do 30 VDC: 3 A - AC: 1 A, 125 VAC
