7. Digitala ingångar
7.1. Anslutning och stifttabell
GlobalLink 520 levereras med två digitala ingångar som även agerar pulsräknare: du kan se deras aktuella läge och antalet detekterade pulsslag (positiv kant, 1000 Hz max) i VRM. GlobalLink 520 återställer pulsräknarna vid en omstart och modulerna startar även om när det inte finns något nät.
Stifttabell | Ingång |
|---|---|
Stift 1 | ingång1 |
Stift2 | ingång2 |
Stift3 | gnd |
Ingångarna är inte isolerade. De verkar på 3V3-nivåer och kan ta upp till 5 V inmatning. Varje ingång har en intern 10 k pull-up-resistor till 3V3.
Vi rekommenderar att du kopplar den till ett potentialfritt relä som växlar ingången mellan fritt flytande och jordad. Eller annars till en öppen samlingsutgång/optokopplare, som även växlar signalen mellan fritt flytande och jordad.
7.2. Digital ingångar som utlöser VRM-larmaviseringar
Det är möjligt för de digitala ingångarna att utlösa ett larm i VRM och skicka ett e-postmeddelande till utvalda användare om så önskas.
GlobalLink 520 är avsedd att vara en låg dataförbrukare och skickar molnuppdateringar var 15:e minut.
Därför är det normalt att det förekommer en viss latent fördröjning mellan ändringen av den digitala ingångsstatusen och signalen till VRM samt eventuella efterföljande larm. Den är därmed kanske inte lämpad för tillämpningar där ett nära-realtidslarm är väsentligt.

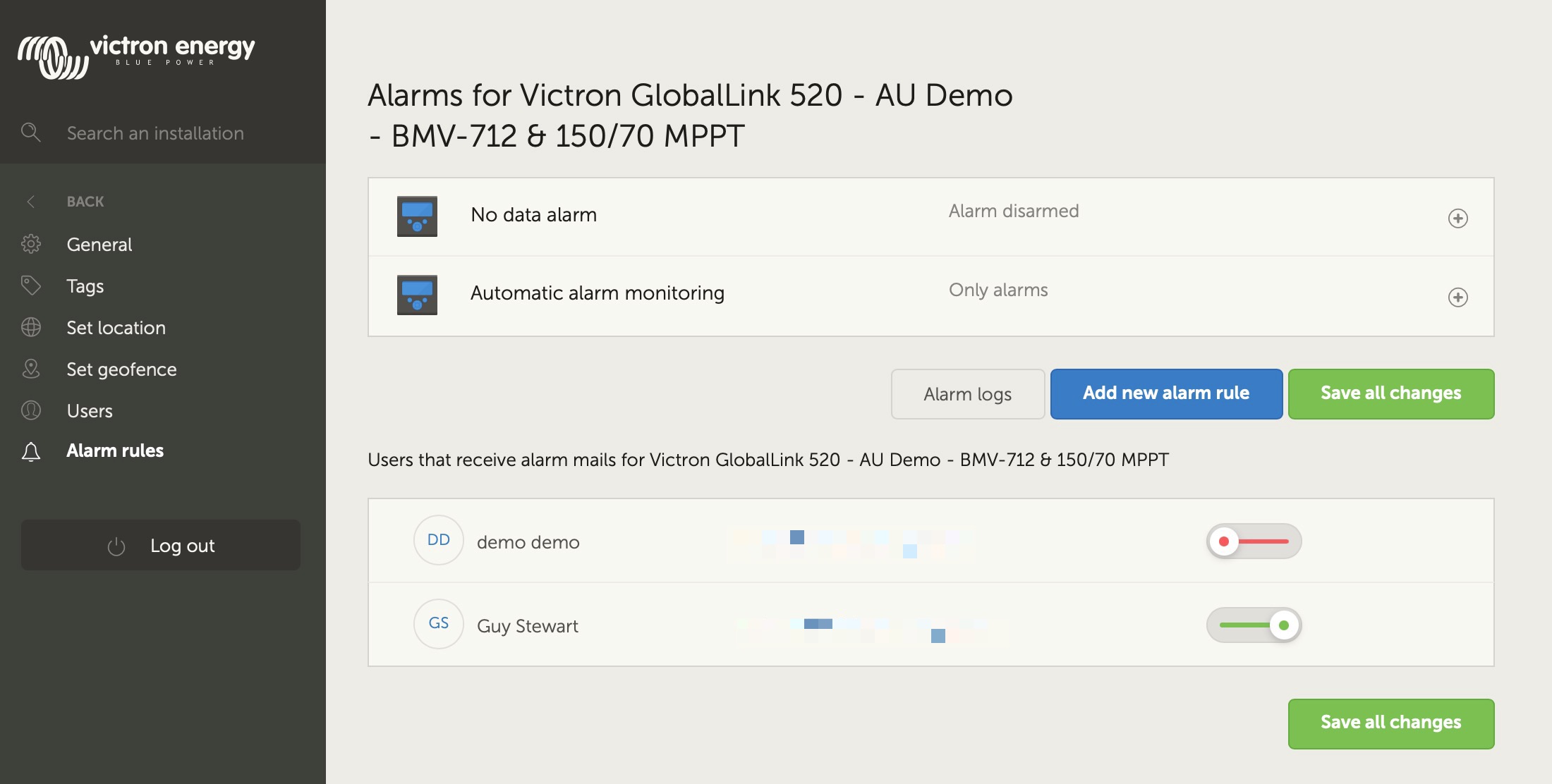

Larmalternativen ställs in i VRM -> Inställningar-> Larmregelmeny.
I denna meny hittar du alla standardlarm som finns förkonfigurerade. Se VRM-portalsdokumenten för mer information om alla möjliga VRM-parametrar.
 |
Lägga till en ny larmregel i VRM genom att använda de digitala ingångarna som utlösare
Det är möjligt att lägga till en ny larmregel genom att klicka på knappen ”Lägga till ny larmregel”.

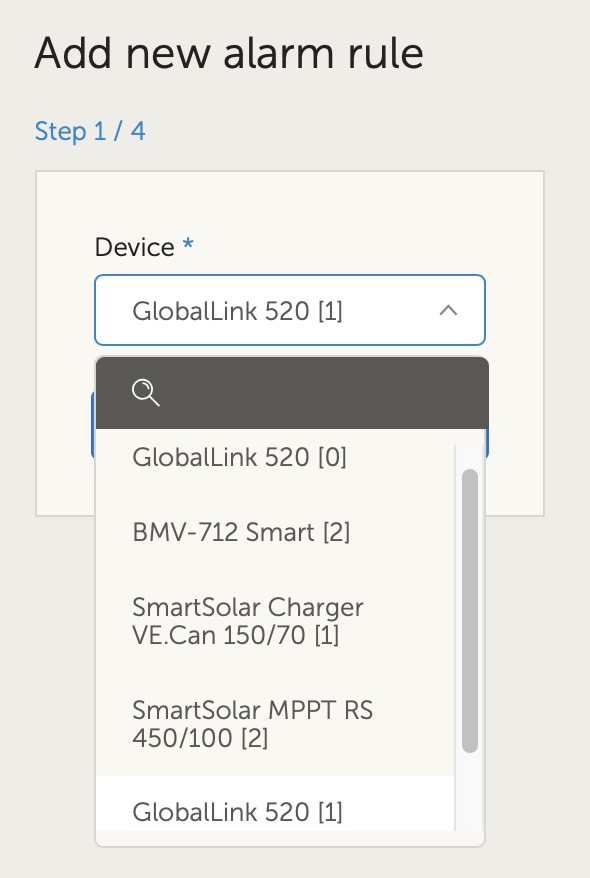

De digitala ingångarna visas som separata enheter från de andra GlobalLink-parametrarna när du skapar en ny larmregel.
GlobalLink 520 [0] - Intern data
GlobalLink 520 [1] - Digital ingång 1
GlobalLink 520 [2] - Digital ingång 2
Du ser även andra anslutna enheter separat i den här listan.
 |
När du har valt den enhet med digital ingång som du vill använda för att utlösa ett larm klickar du på nästa.

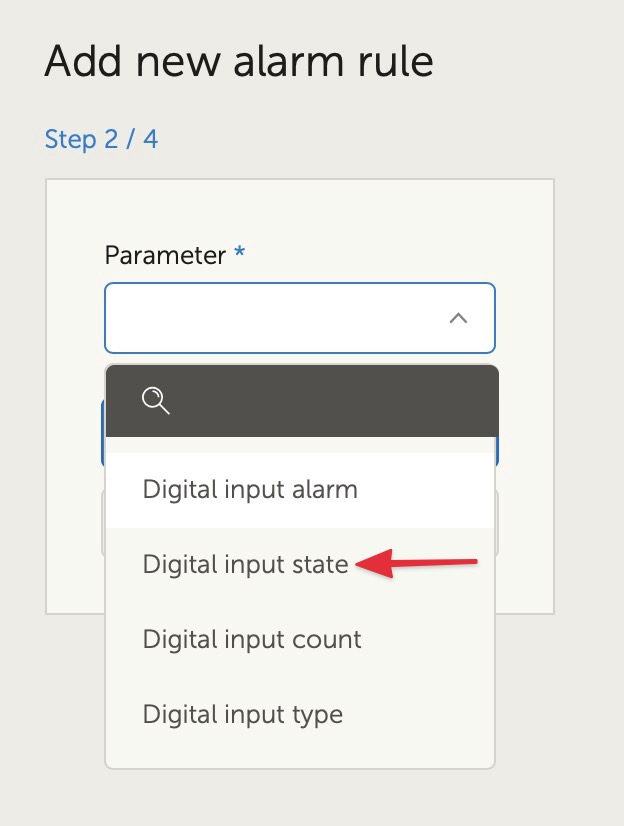

Därefter väljer du parametern:
 |
Digital ingångsstatus och klickar på nästa.
Sedan aktiverar du antingen värdet ”Hög” eller ”Låg” beroende på vilket larmbeteende du önskar. Detta kan kräva lite testande med dina specifika digitala ingångskablar och resultaten som visas i VRM, för att uppnå de resultat du vill ha.

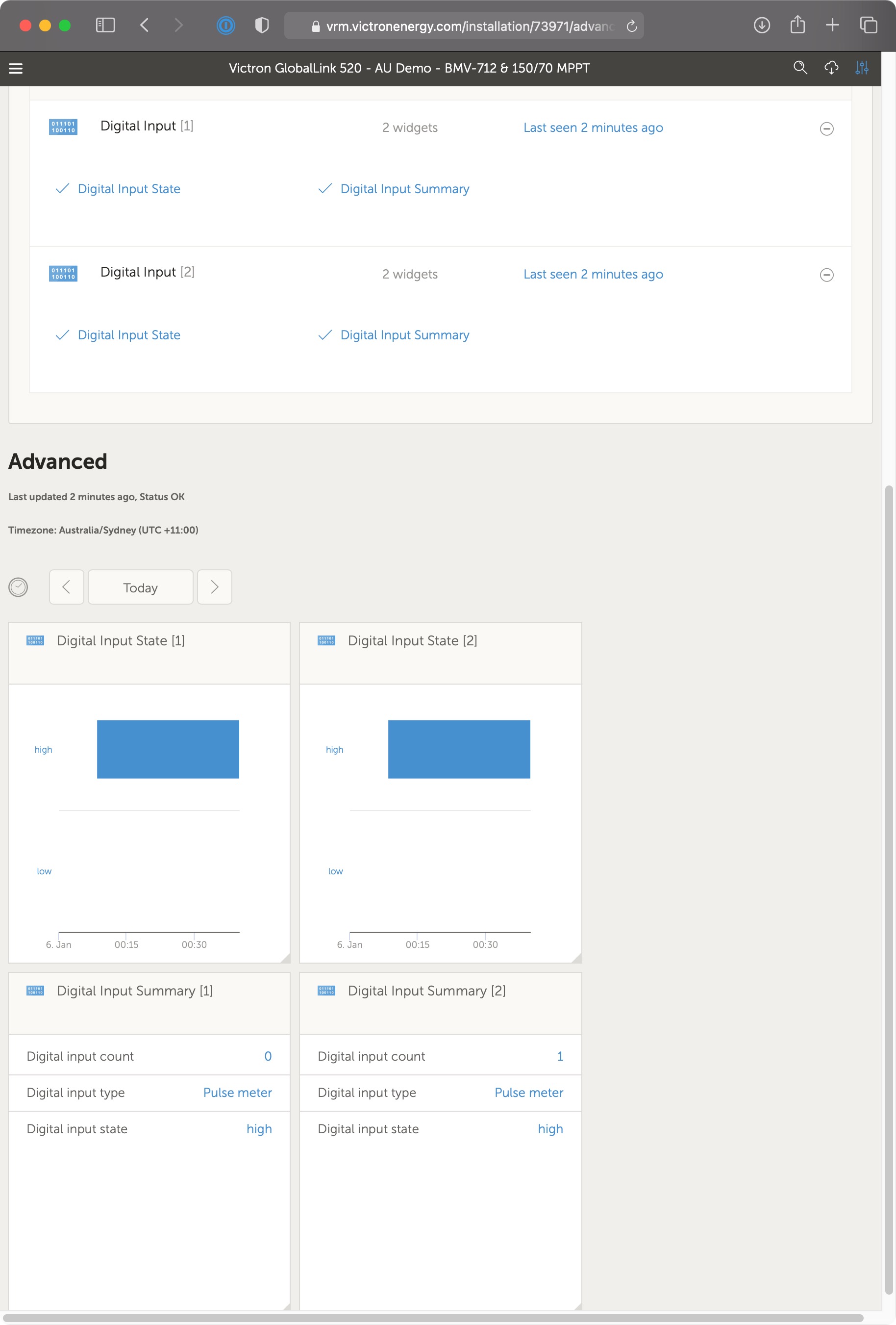

Det kan vara användbart att aktivera widgetarna för digital ingångsstatus i avancerat-fliken på VRM för att få en känsla av det beteende och den avläsning du ska konfigurera för larmet.
 |

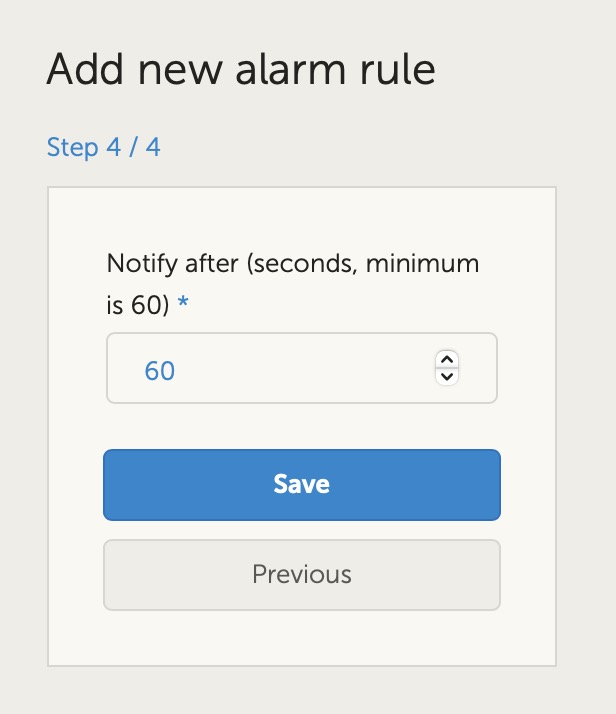

Ställ sedan in den kortaste tid som villkoret ska vara aktivt innan ett larmmeddelande skickas.
 |
Observera att den inställda tiden är den tid som villkoret hög eller låg är aktivt innan ett larm utlöses. Det kan därefter dröja ytterligare lite tid (upp till 15 minuter) innan larmet skickas till VRM och ett e-postmeddelande skickas iväg.

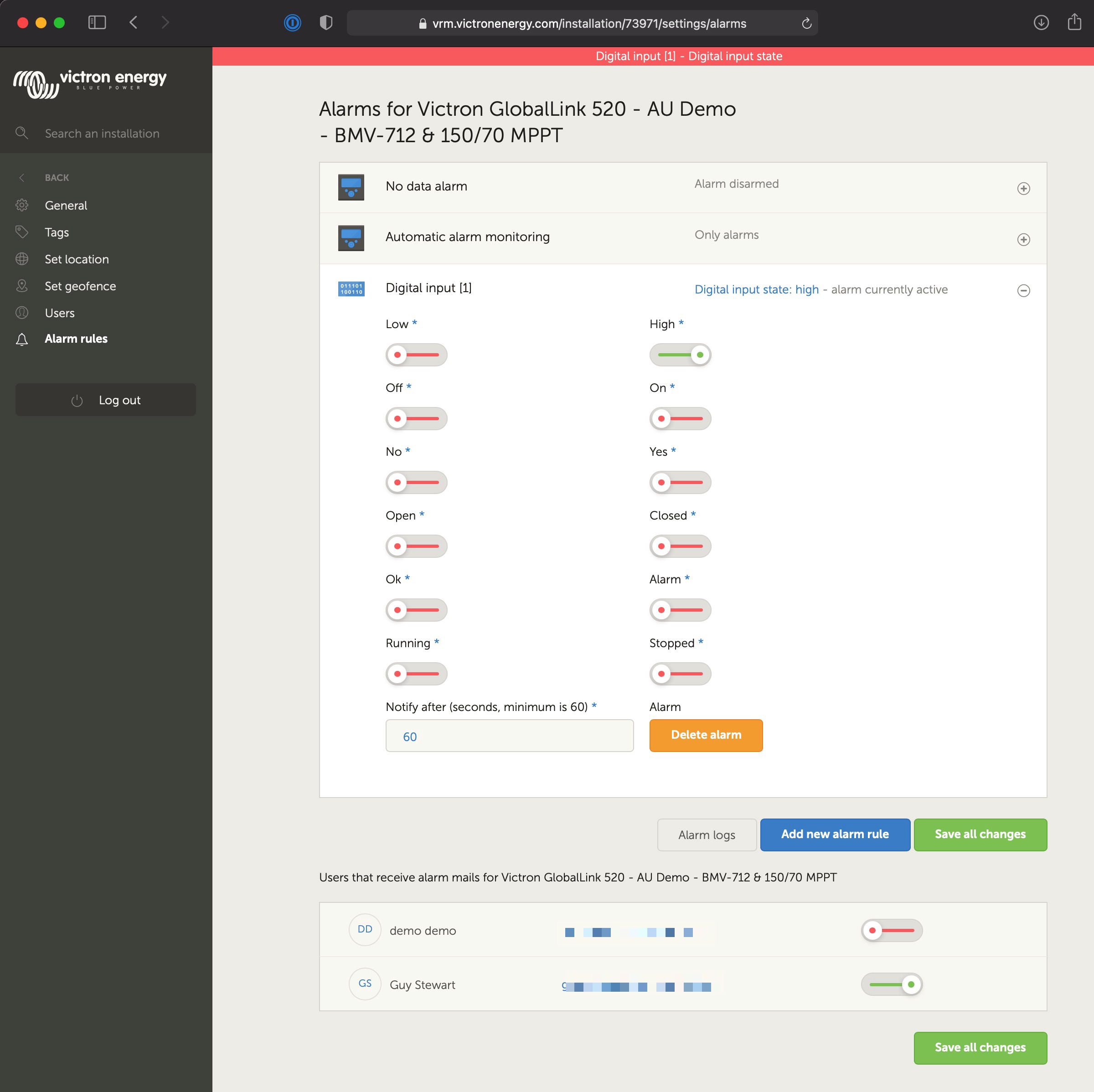

Efter att ha ställt in den nya larmregeln bör du kontrollera e-meddelandena och aktivera eller inaktivera e-postaviseringar för registrerade användare av sidan.
Klicka sen på ”Spara alla ändringar”.
 |

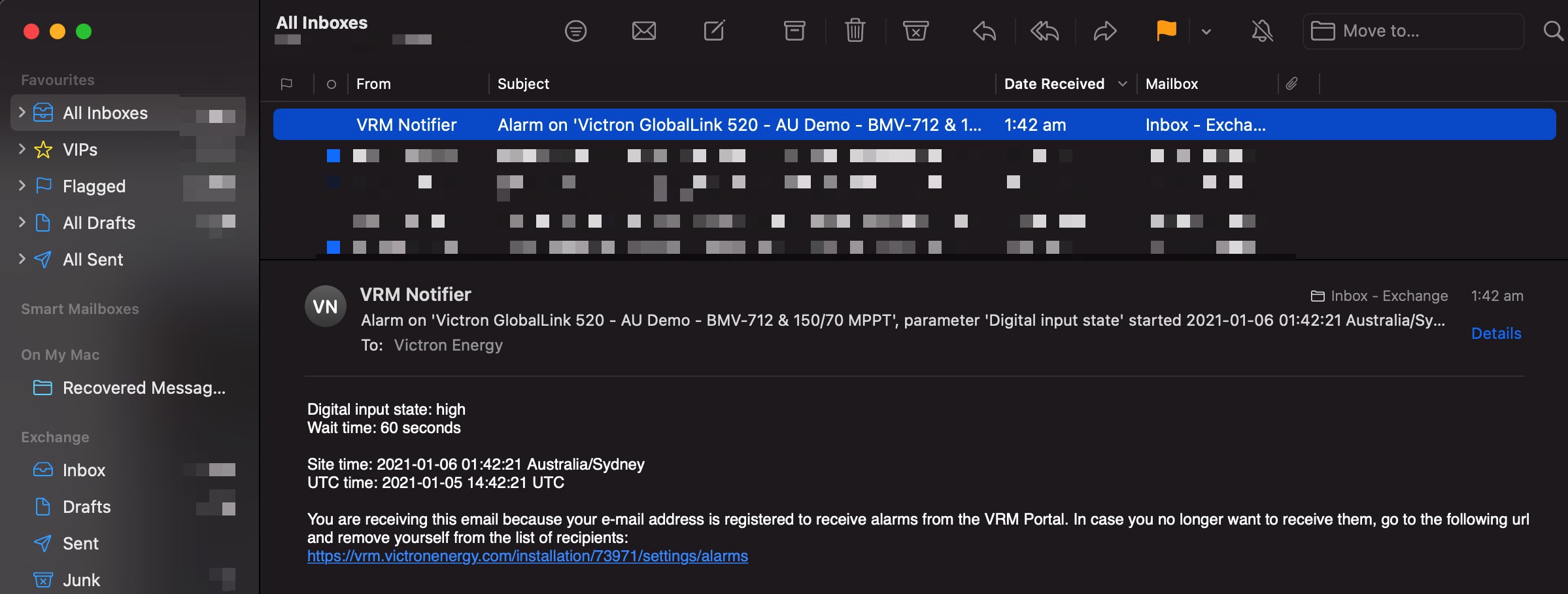

Exempel på e-postmeddelande
 |
Det finns en genväg från larminställningarna till larmloggen på VRM. Historiken över dina digital ingångslarm kommer att sparas här.
