8. Anhang
8.1. Anhang A: Übersicht der Anschlüsse
Der Anwender-E/ A- Anschluss befindet sich auf der linken unteren Seite des Anschlussbereichs, das Diagramm zeigt 3 Perspektiven. Linke Seite - Oben - Rechte Seite
Nummer | Anschluss | Beschreibung |
---|---|---|
1 | Relay_NO | Programmierbares Relais Normalerweise offener Anschluss |
2 | AUX_IN - | Gemeinsames Minus für programmierbare Hilfseingänge |
3 | AUX_IN1+ | Programmierbarer Hilfseingang 1 positiver Anschluss |
4 | AUX_IN2+ | Programmierbarer Hilfseingang 2 positiver Anschluss |
5 | REMOTE_L | Fern-Ein/ Aus- Anschluss Niedrig |
6 | REMOTE_H | Fern-Ein/ Aus- Anschluss Hoch |
7 | RELAY_NC | Programmierbare Relais Normalerweise geschlossener Anschluss |
8 | RELAY_COM | Programmierbares Relais gemeinsames Minus |
9 | TSENSE - | Temperatursensor negativ |
10 | TSENSE + | Temperatursensor positiv |
11 | VSENSE - | Spannungssensor negativ |
12 | VSENSE + | Spannungssensor positiv |

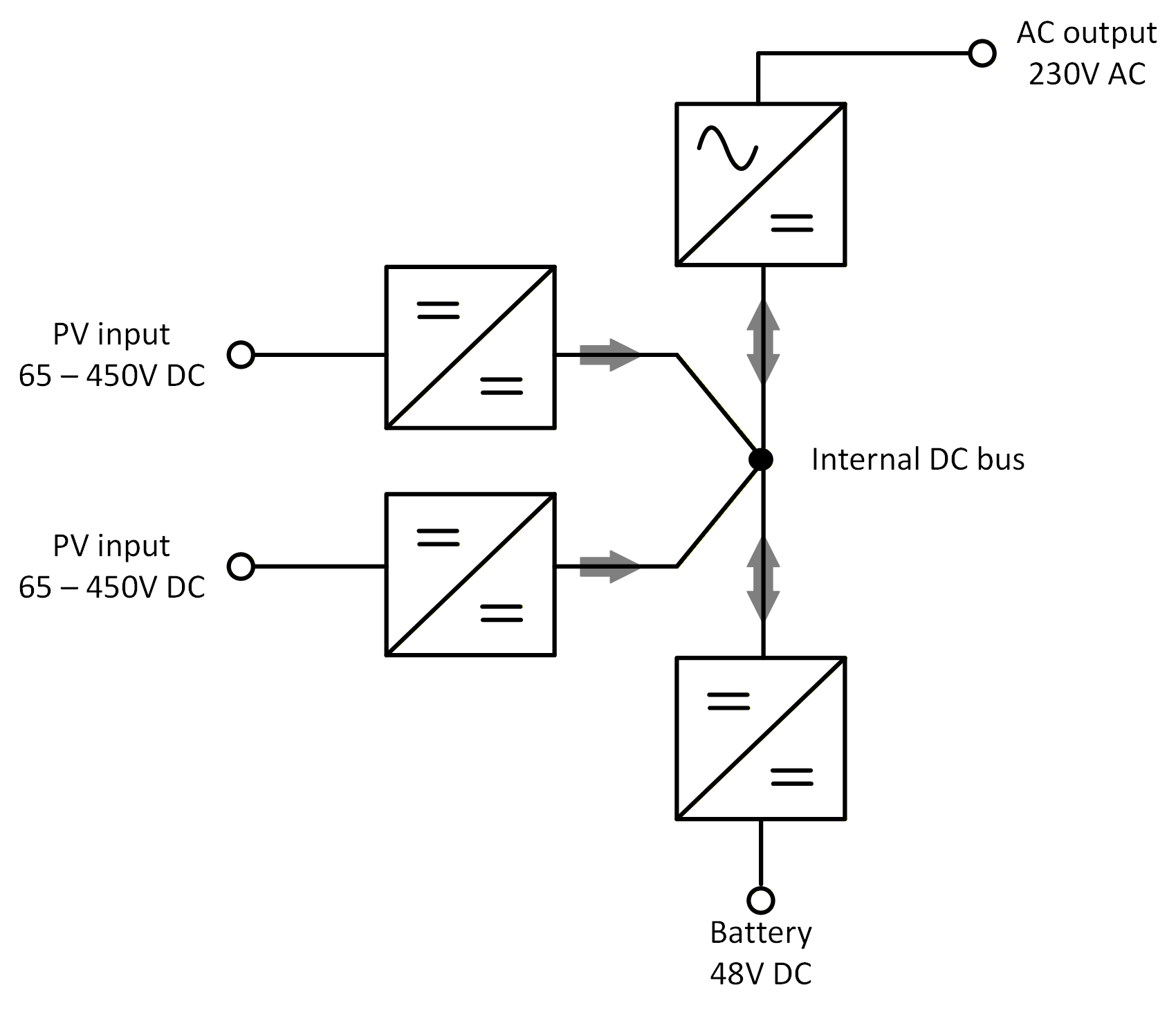

8.2. Anhang B: Blockschaltbild

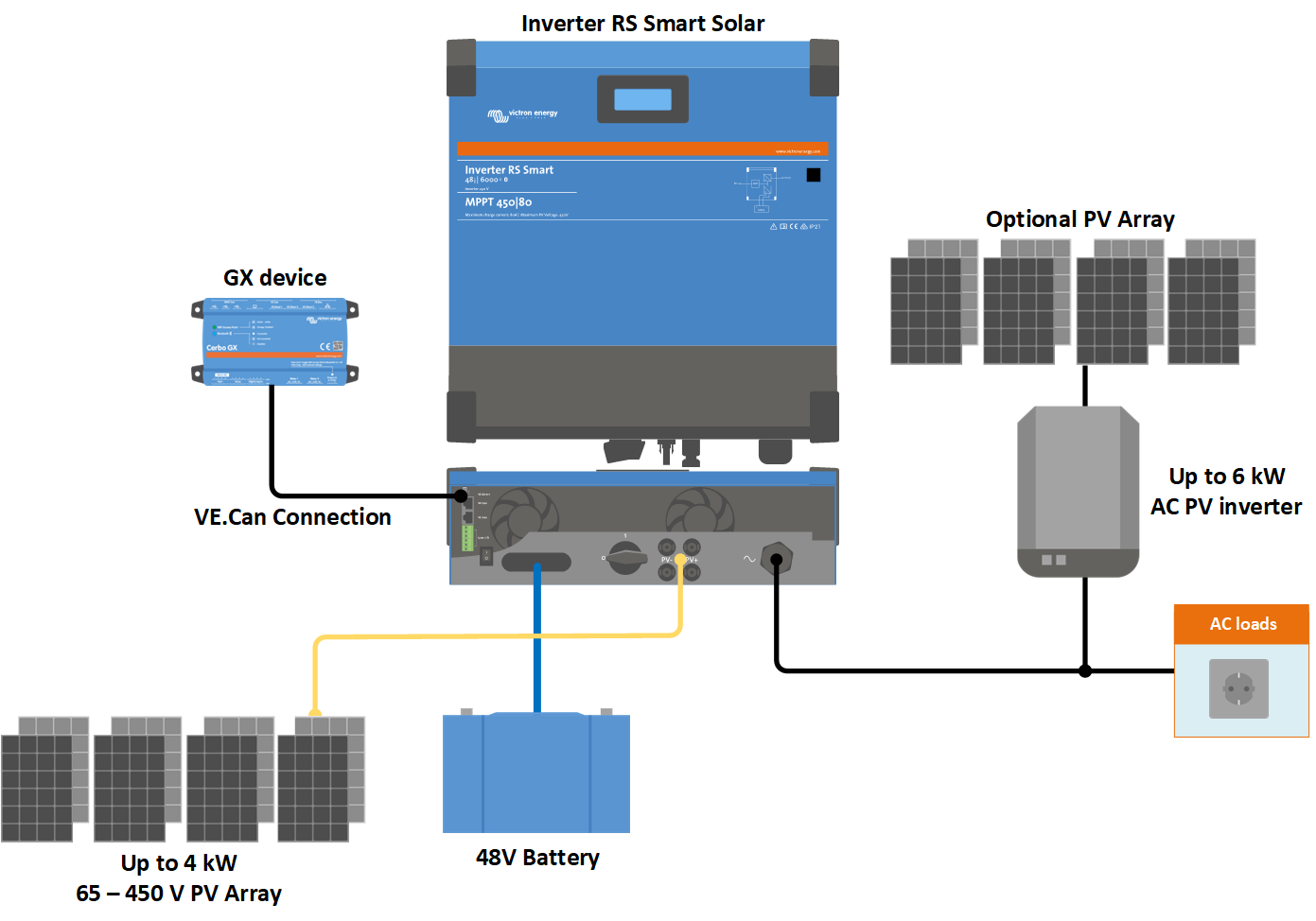

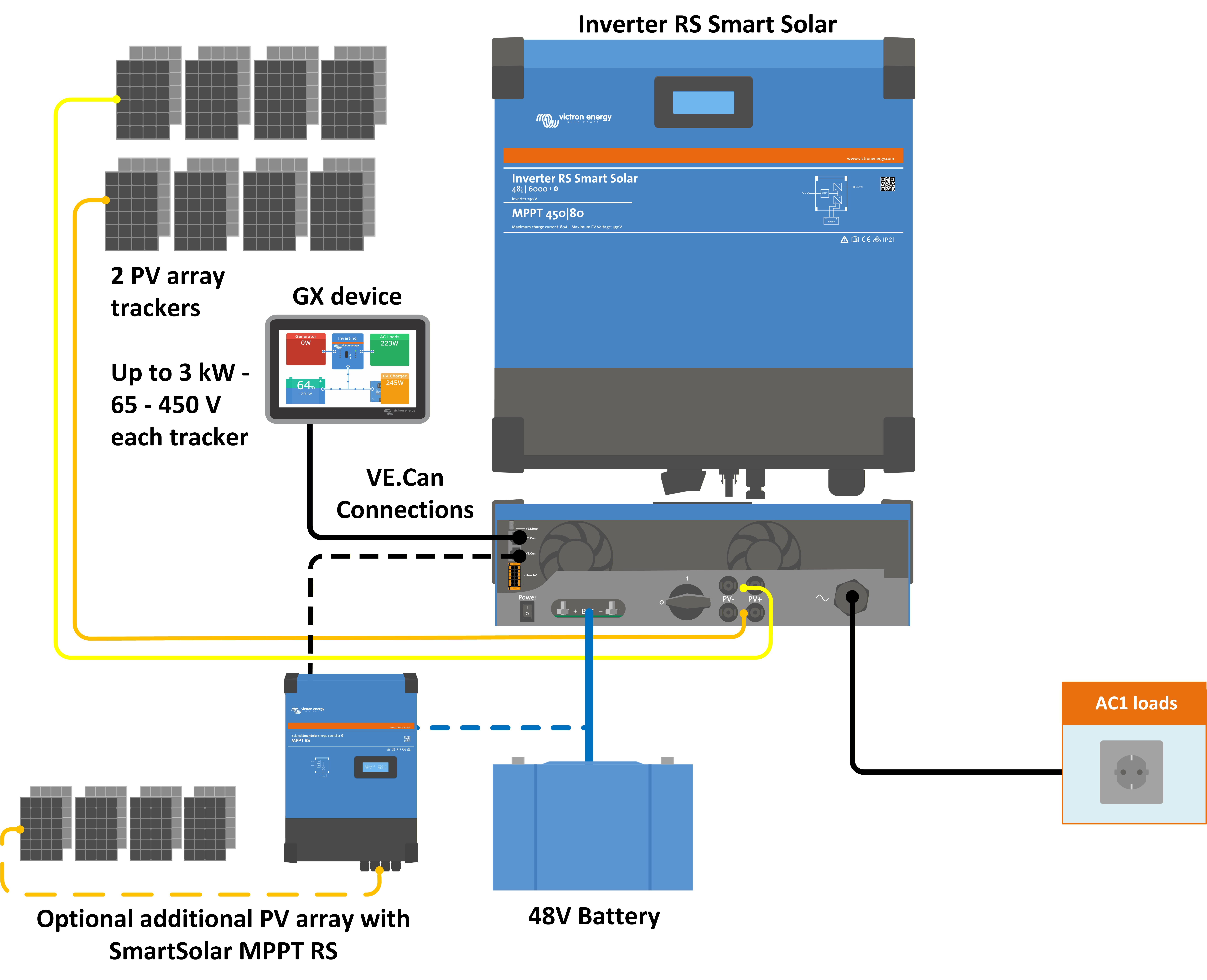

8.3. Anhang C: Beispielschaltbild
![Inverter_RS_diagam-2.pdf](image/164bf777e1a2d0.png)
8.3.1. 3-Phasen- und Parallel-Schaltplan
3-Phasen-Schaltplan
![Inverter_RS_3_phase.pdf](image/164bf777d81d1f.png)

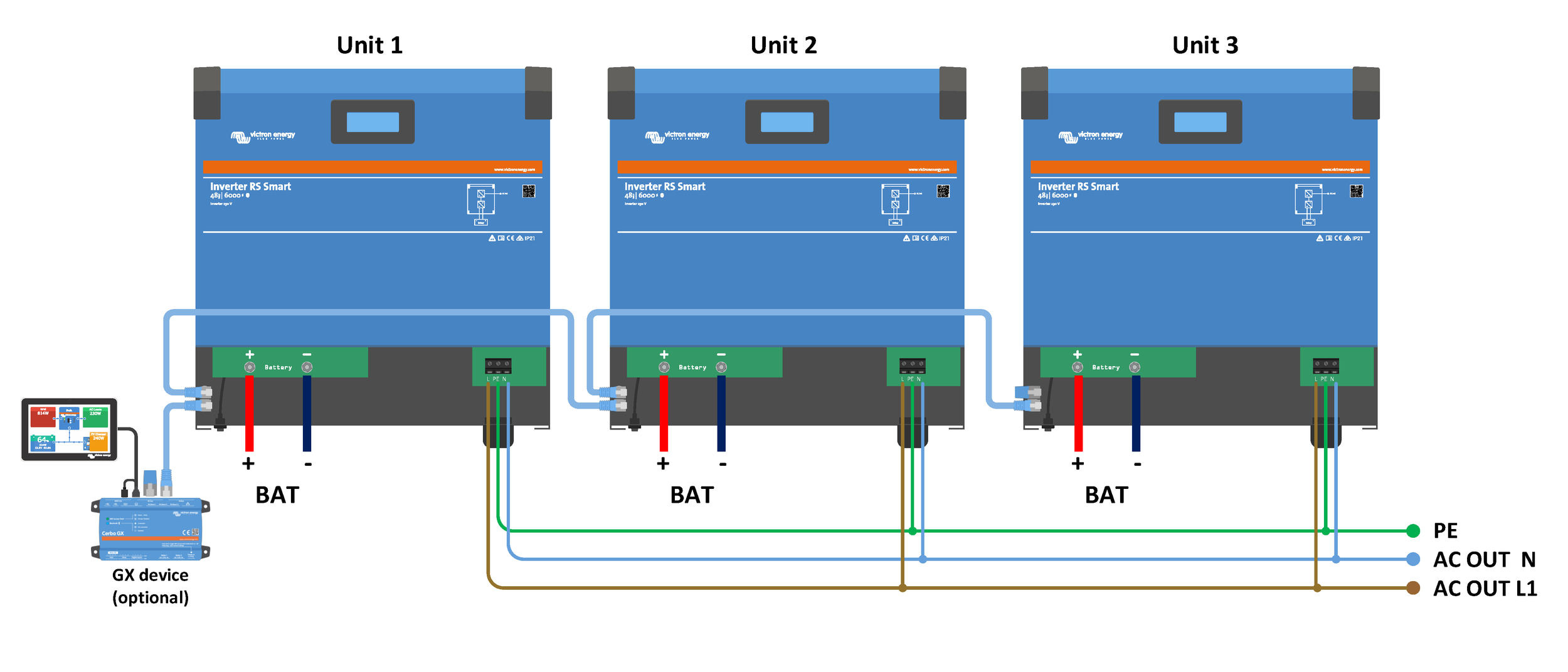

Parallel-Schaltplan
![Inverter_RS_Parallel.pdf](image/164bf777d5d52a.png)
8.4. Anhang D: Maße
![Inverter_RS_48-6000_230V_Smart_Solar_landscape.pdf](image/164bf777e1cbe6.png)
