8. Apéndice
8.1. Apéndice A: Descripción de las conexiones
El conector I/O del usuario se sitúa en la parte inferior izquierda de la zona de conexión, el diagrama muestra tres perspectivas. Parte izquierda - Parte superior - Parte derecha
Número | Conexión | Descripción |
---|---|---|
1 | Relay_NO | Conexión Normalmente abierta del relé programable |
2 | AUX_IN - | Negativo común para entradas auxiliares programables |
3 | AUX_IN1+ | Conexión positiva de la entrada auxiliar programable 1 |
4 | AUX_IN2+ | Conexión positiva de la entrada auxiliar programable 2 |
5 | REMOTE_L | Conector On/Off remoto bajo |
6 | REMOTE_H | Conector On/Off remoto alto |
7 | RELAY_NC | Conexión Normalmente cerrada del relé programable |
8 | RELAY_COM | Negativo común del relé programable |
9 | TSENSE - | Negativo del sensor de temperatura |
10 | TSENSE + | Positivo del sensor de temperatura |
11 | VSENSE - | Negativo del sensor de tensión |
12 | VSENSE + | Positivo del sensor de tensión |

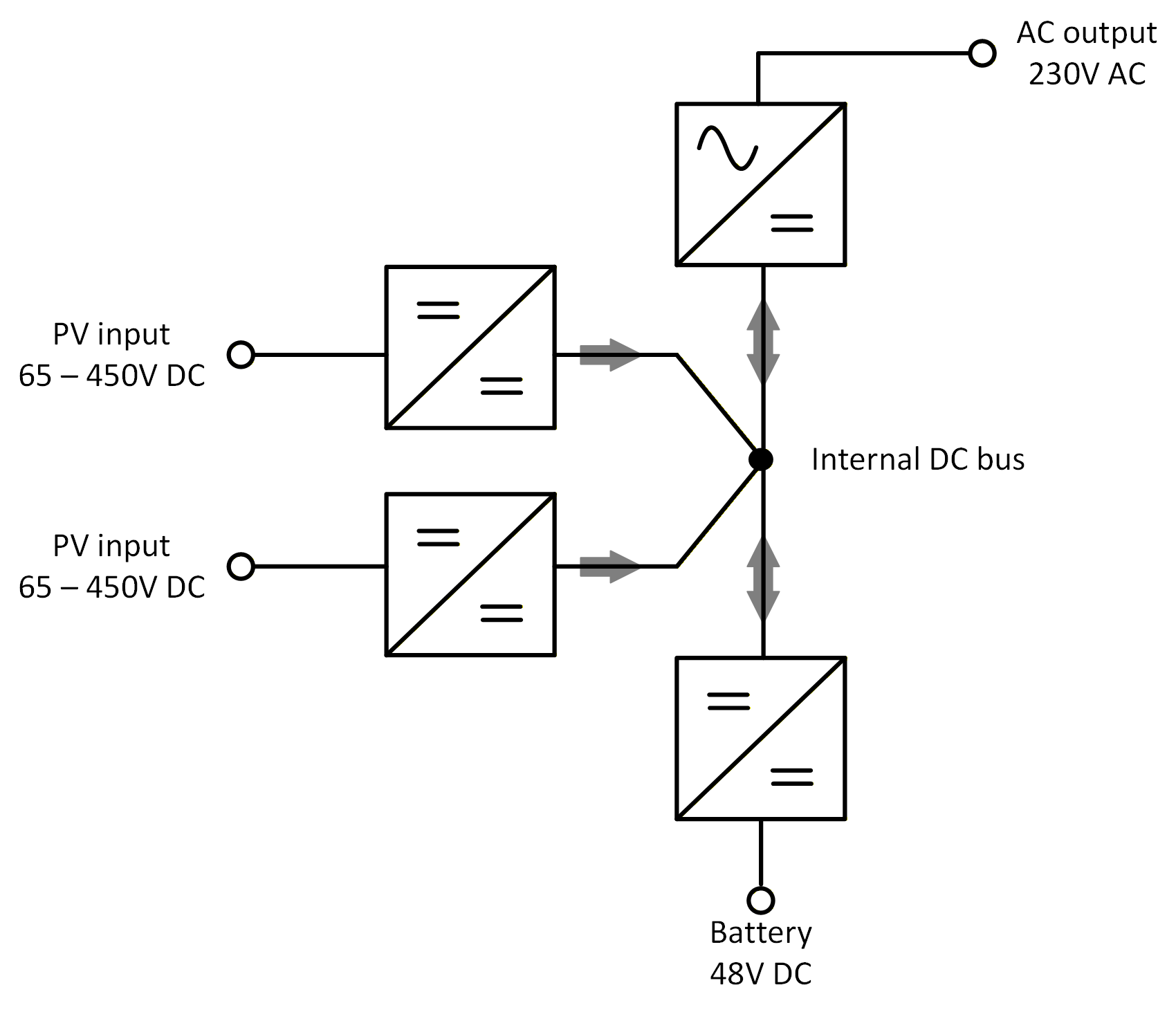

8.2. Apéndice B: Diagrama de bloques

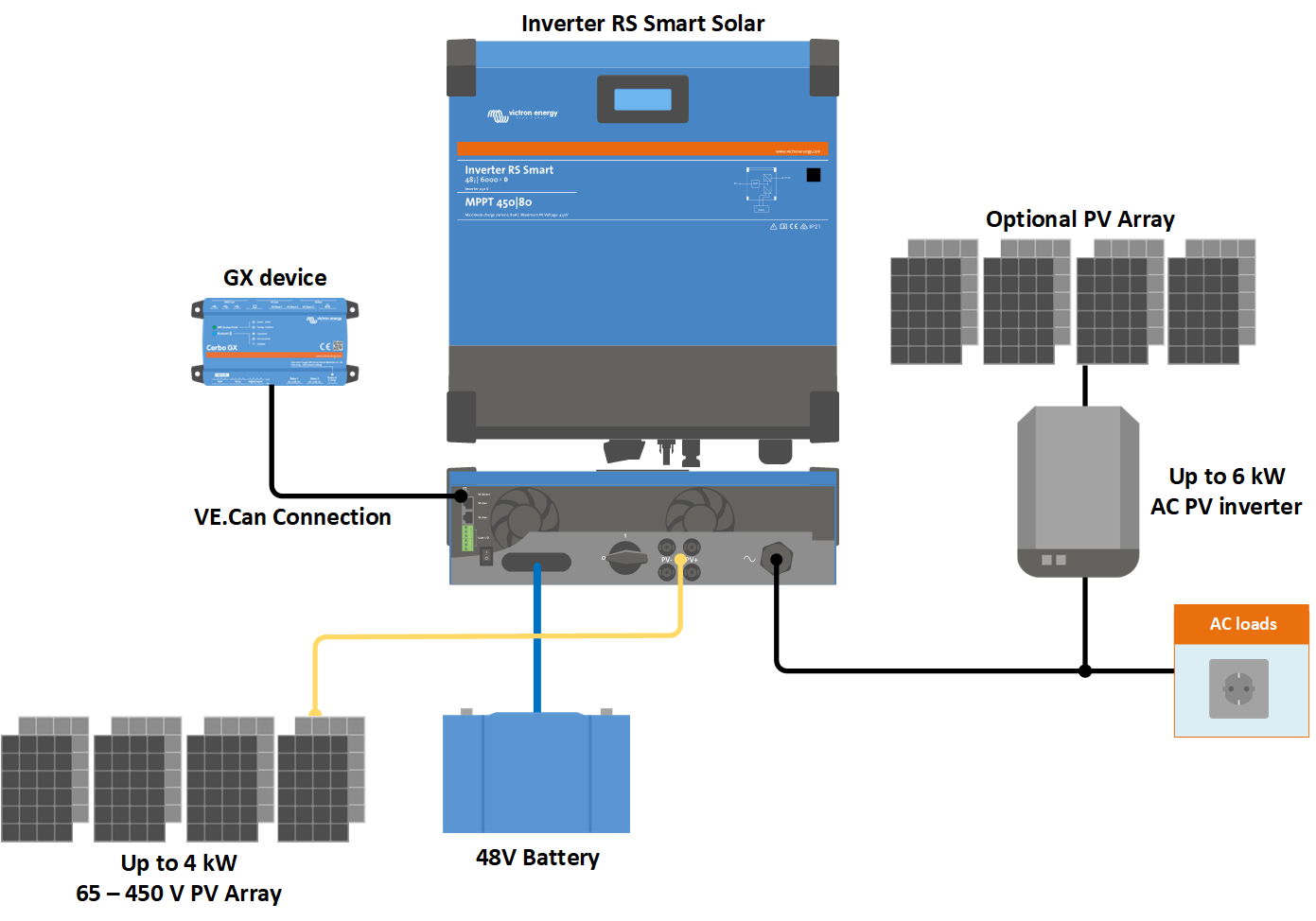

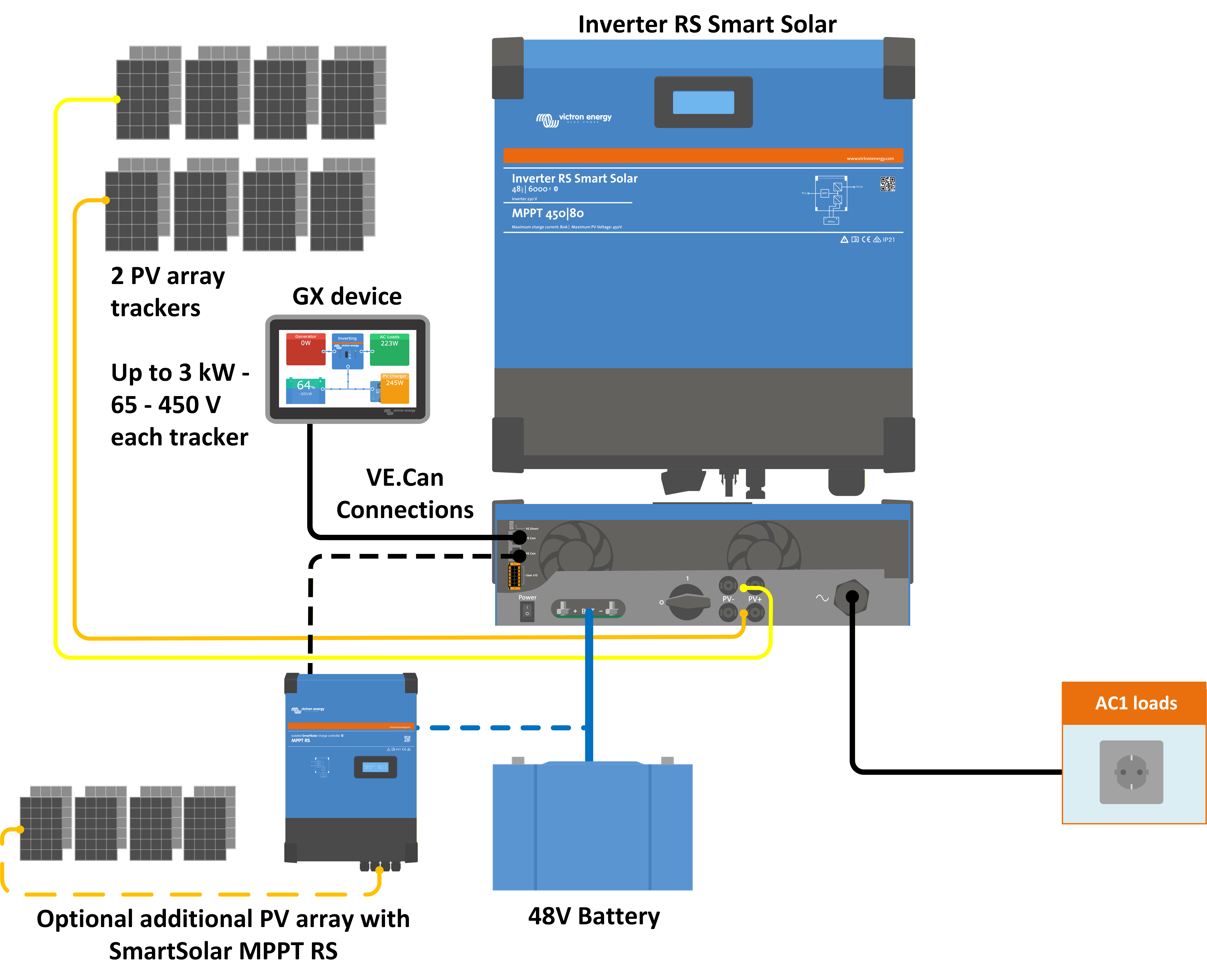

8.3. Apéndice C: Ejemplo de diagrama de cableado
![Inverter_RS_diagam-2.pdf](image/164bf777e1a2d0.png)
8.3.1. Diagrama de cableado en paralelo y en trifásica

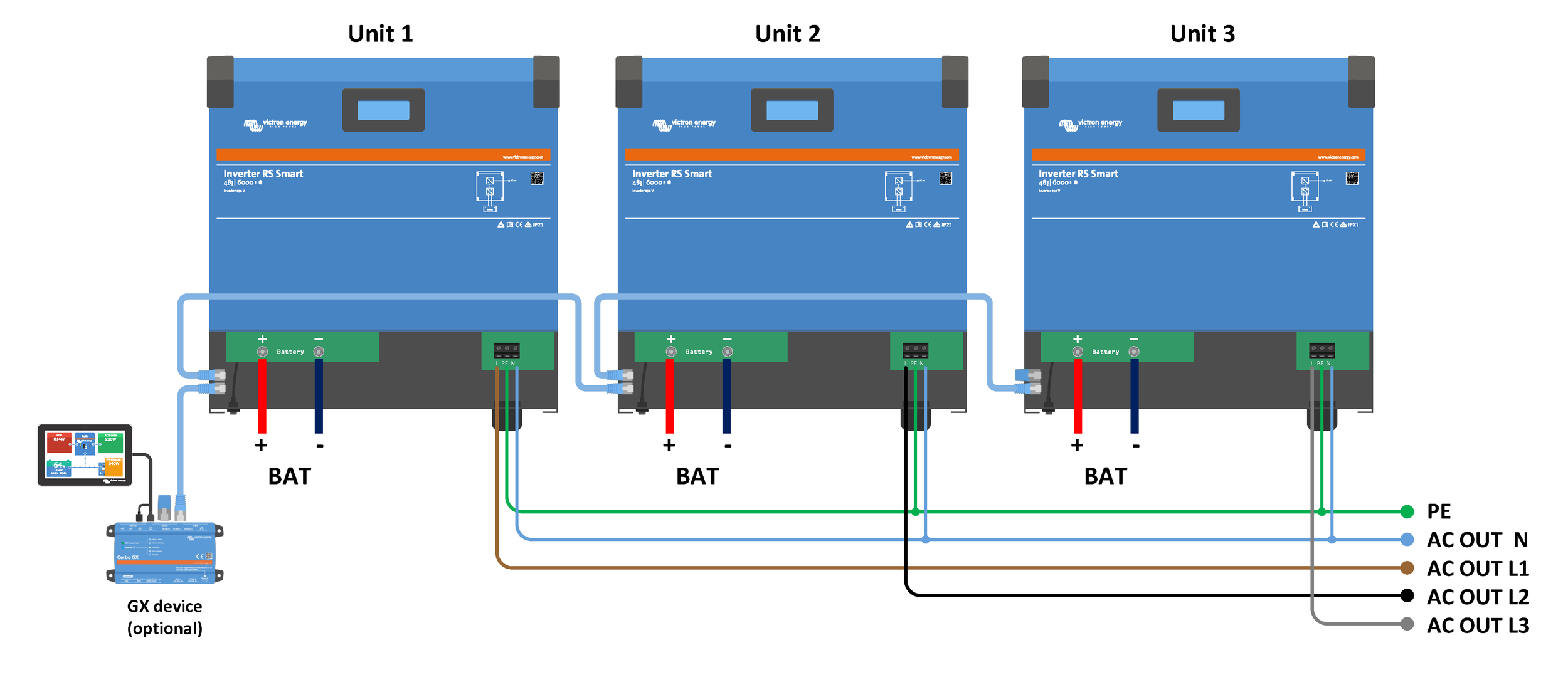

Diagrama trifásico
![Inverter_RS_3_phase.pdf](image/164bf777d81d1f.png)

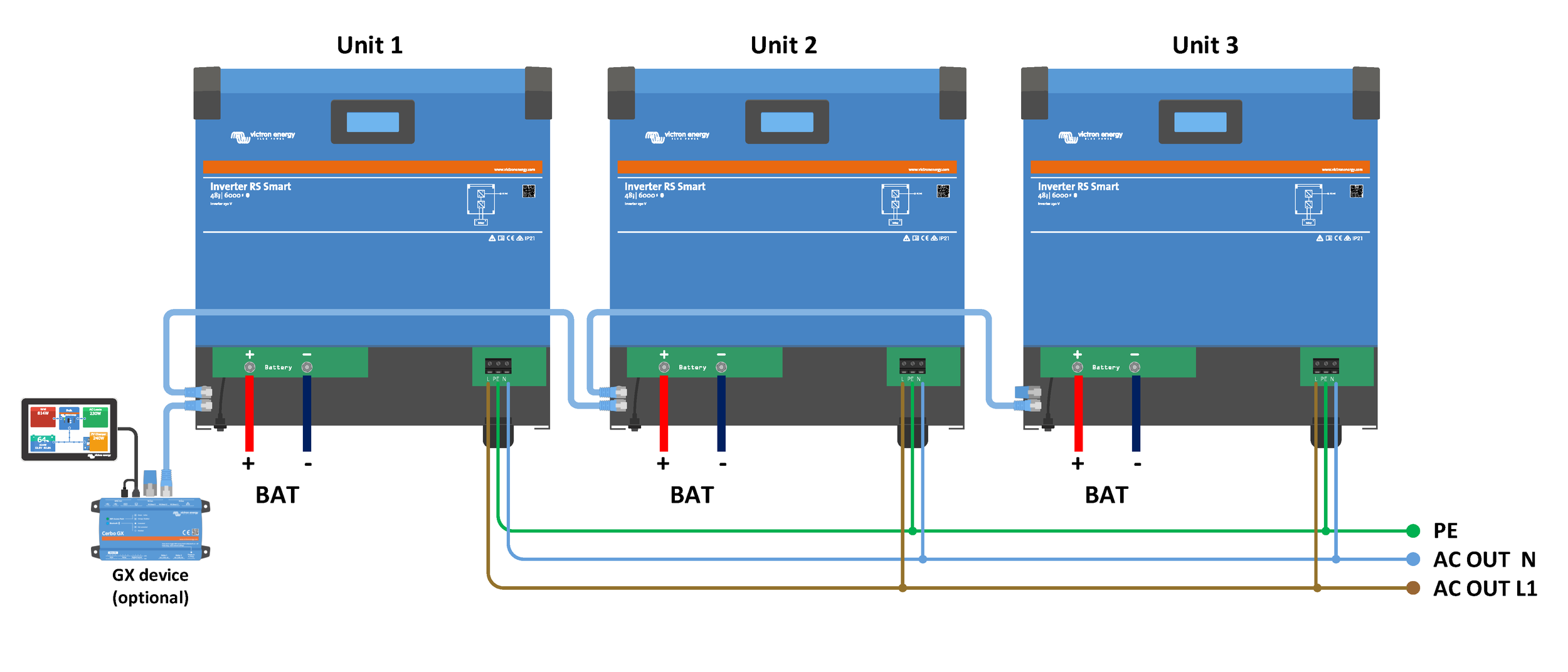

Diagrama en paralelo
![Inverter_RS_Parallel.pdf](image/164bf777d5d52a.png)

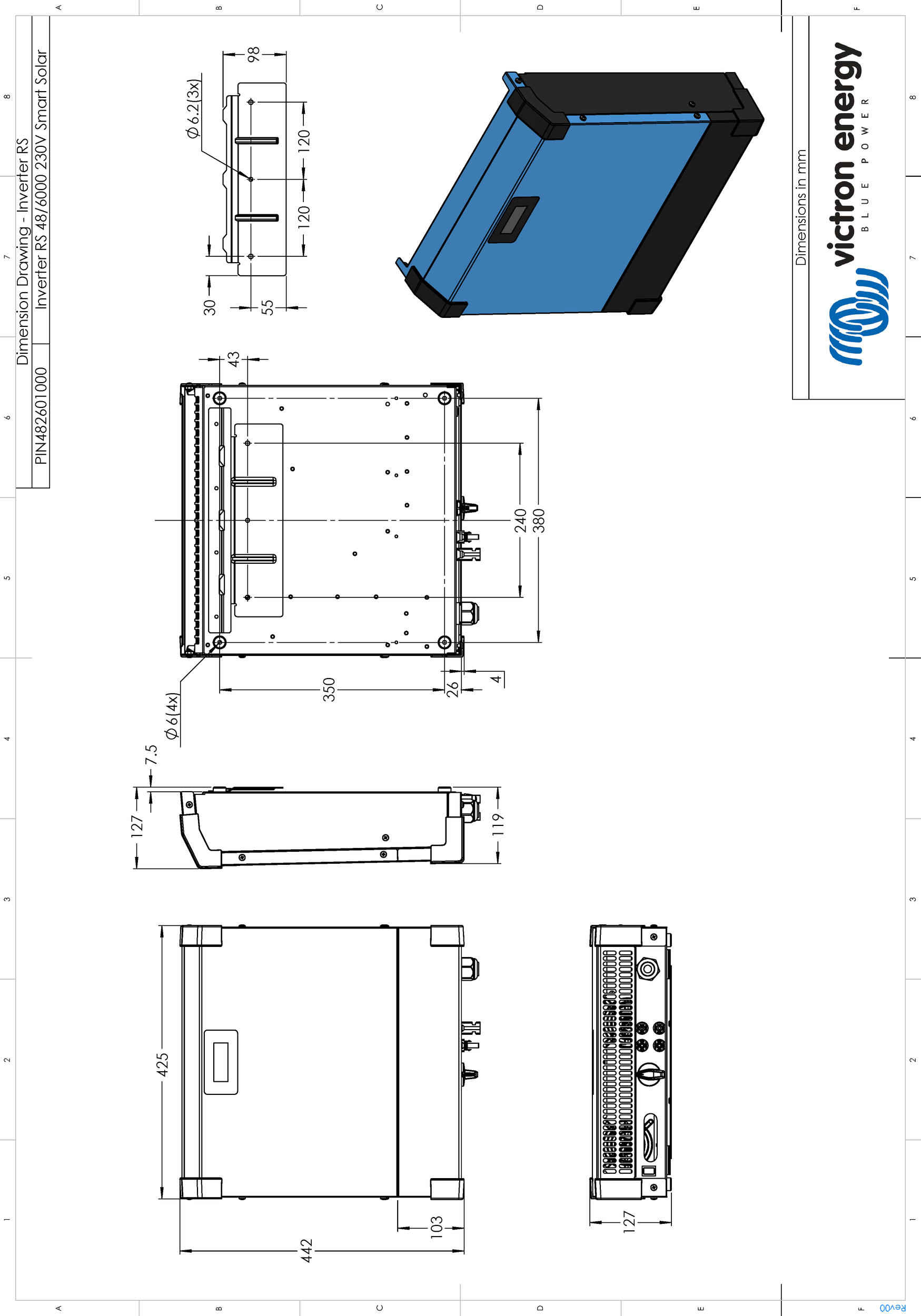

8.4. Apéndice D: Dimensiones
![Inverter_RS_48-6000_230V_Smart_Solar_landscape.pdf](image/164bf777e1cbe6.png)
