8. Apêndice
8.1. Apêndice A: Visão da ligação
 |
 |
 |
O conector E/S do utilizador está localizado no lado esquerdo inferior da área de ligação, o diagrama indica três perspetivas. Lado esquerdo - superior - direito
Número | Ligação | Descrição |
|---|---|---|
1 | Relé_NO | Ligação de relé programável normalmente aberto |
2 | AUX_IN - | Negativo comum para entradas auxiliares programáveis |
3 | AUX_IN1+ | Ligação positiva 1 de entrada auxiliar programável |
4 | AUX_IN2+ | Ligação positiva 2 de entrada auxiliar programável |
5 | REMOTE_L | Conector de Ligar/Desligar Remoto Low (baixo) |
6 | REMOTE_H | Conector de Ligar/Desligar Remoto High (alto) |
7 | RELAY_NC | Ligação de relé programável normalmente fechado |
8 | RELAY_COM | Relé programável negativo comum |
9 | TSENSE - | Sensor de temperatura negativo |
10 | TSENSE + | Sensor de temperatura positivo |
11 | VSENSE - | Sensor de tensão negativo |
12 | VSENSE + | Sensor de tensão positivo |

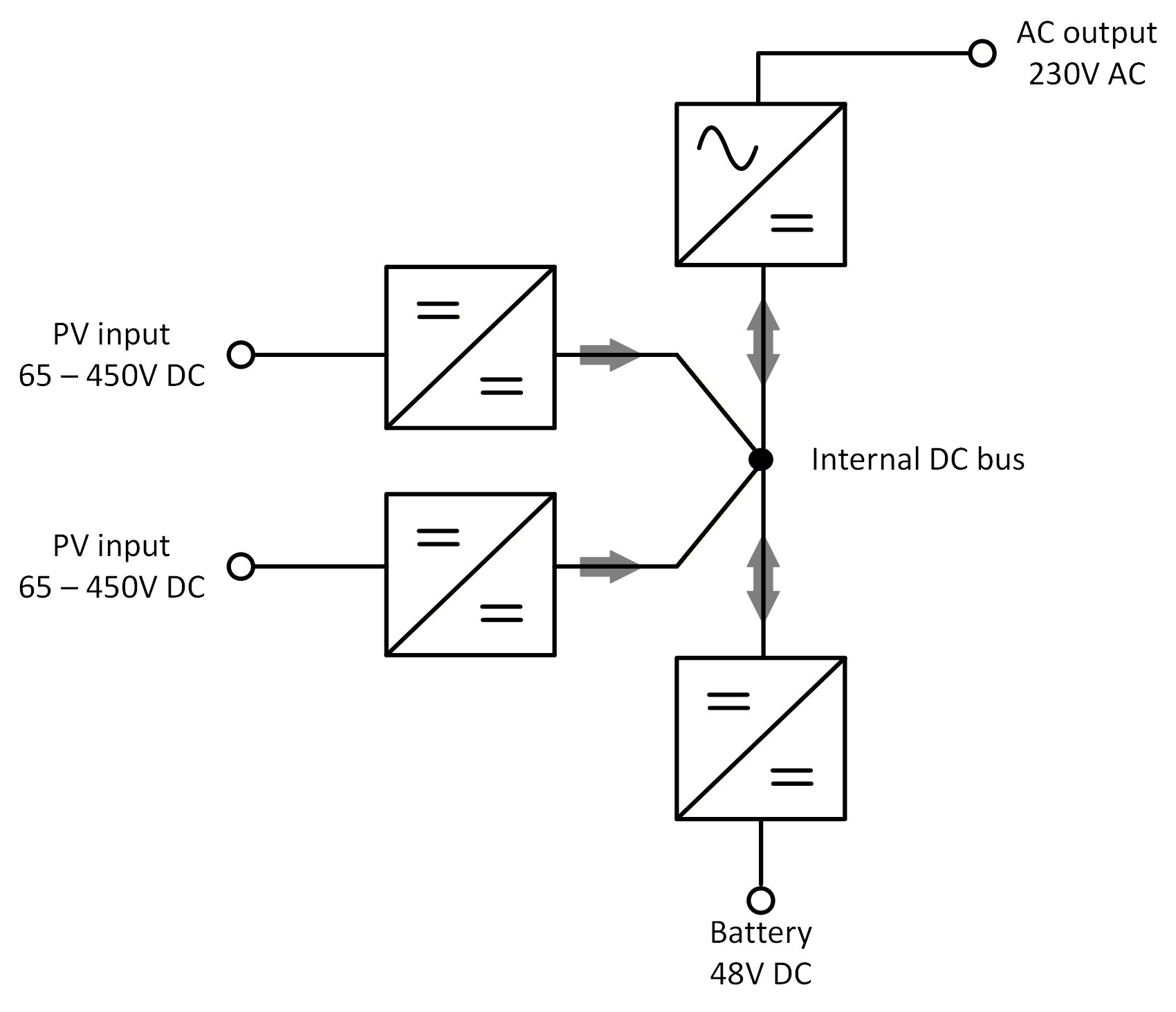

8.2. Apêndice B: Diagrama de blocos

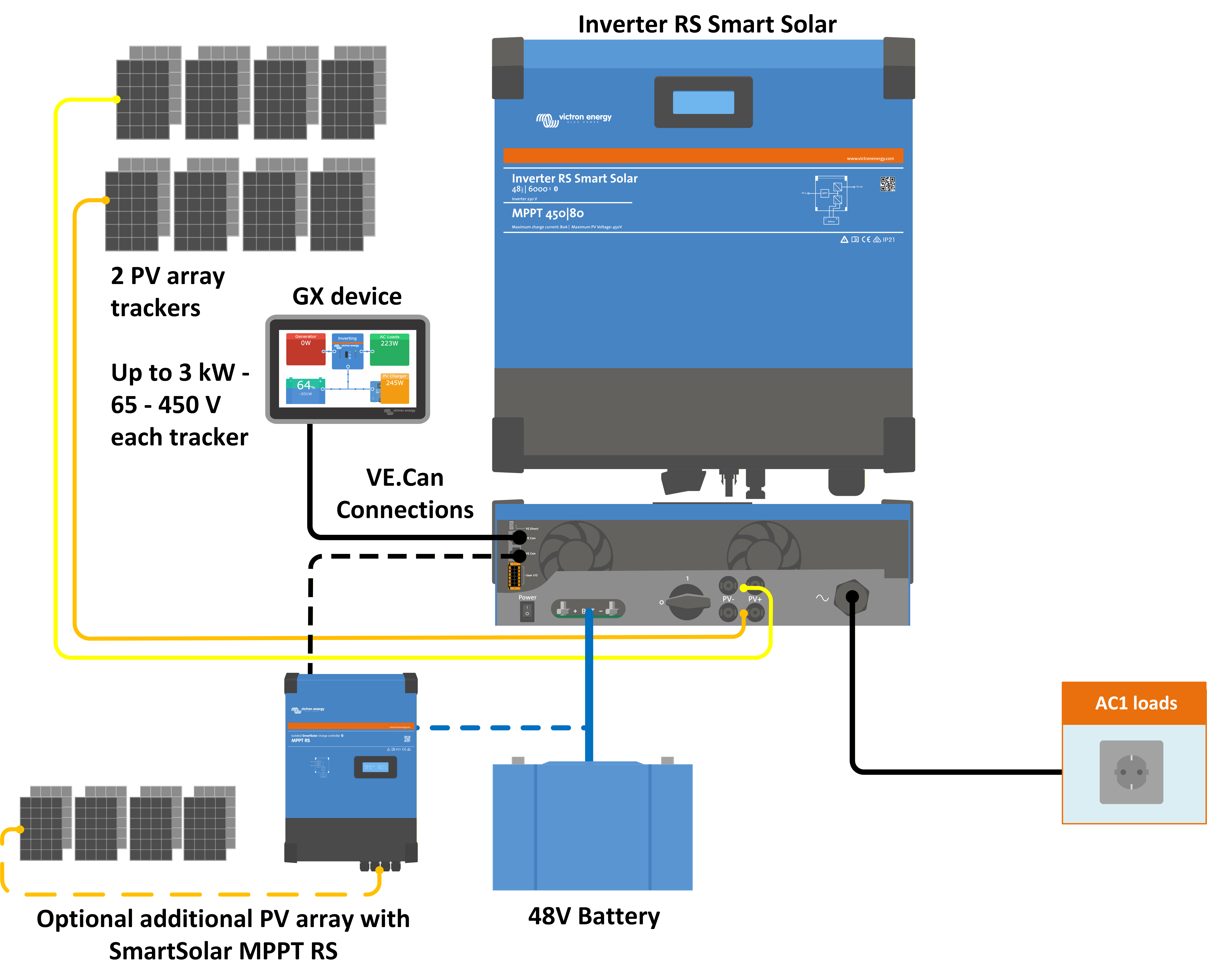

8.3. Apêndice C: Exemplo de esquema de ligações
8.3.1. Diagrama da cablagem trifásica e em paralelo

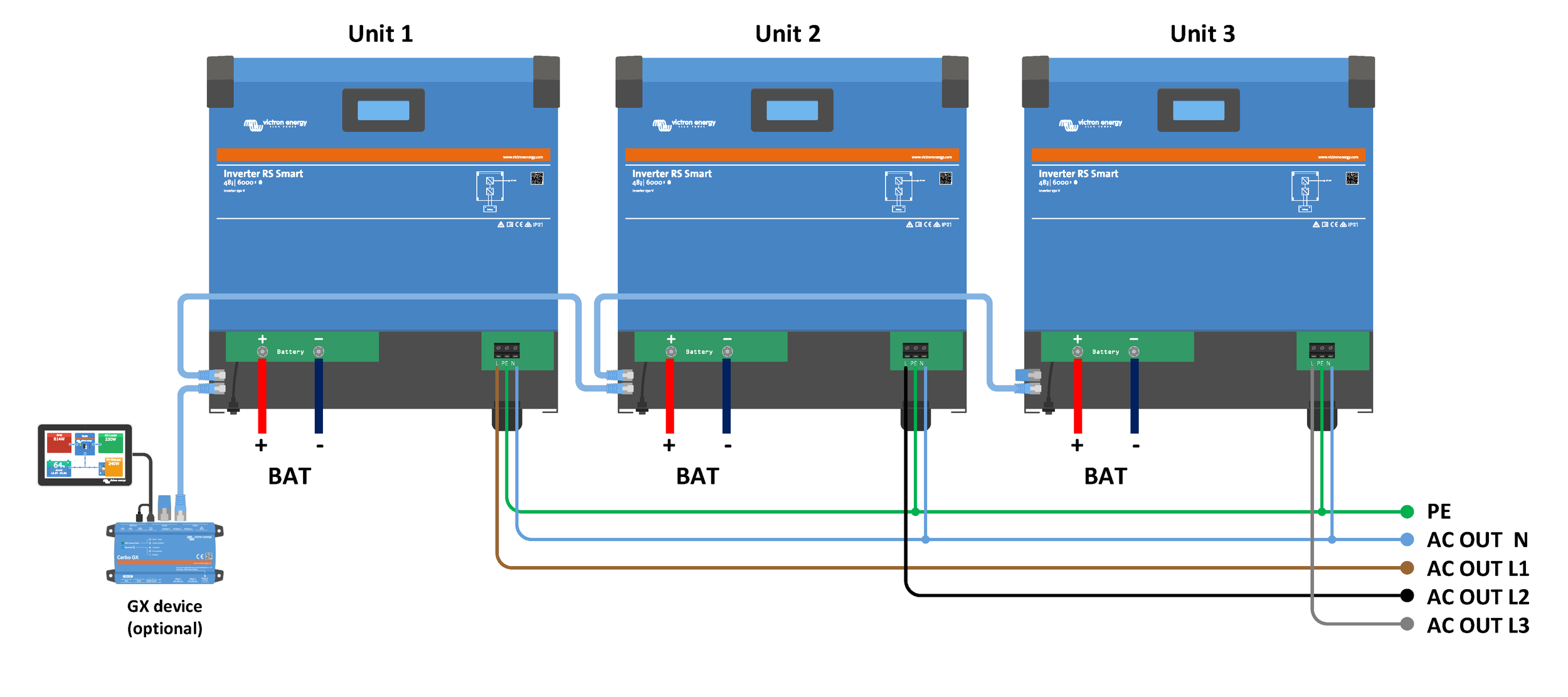

Diagrama trifásico

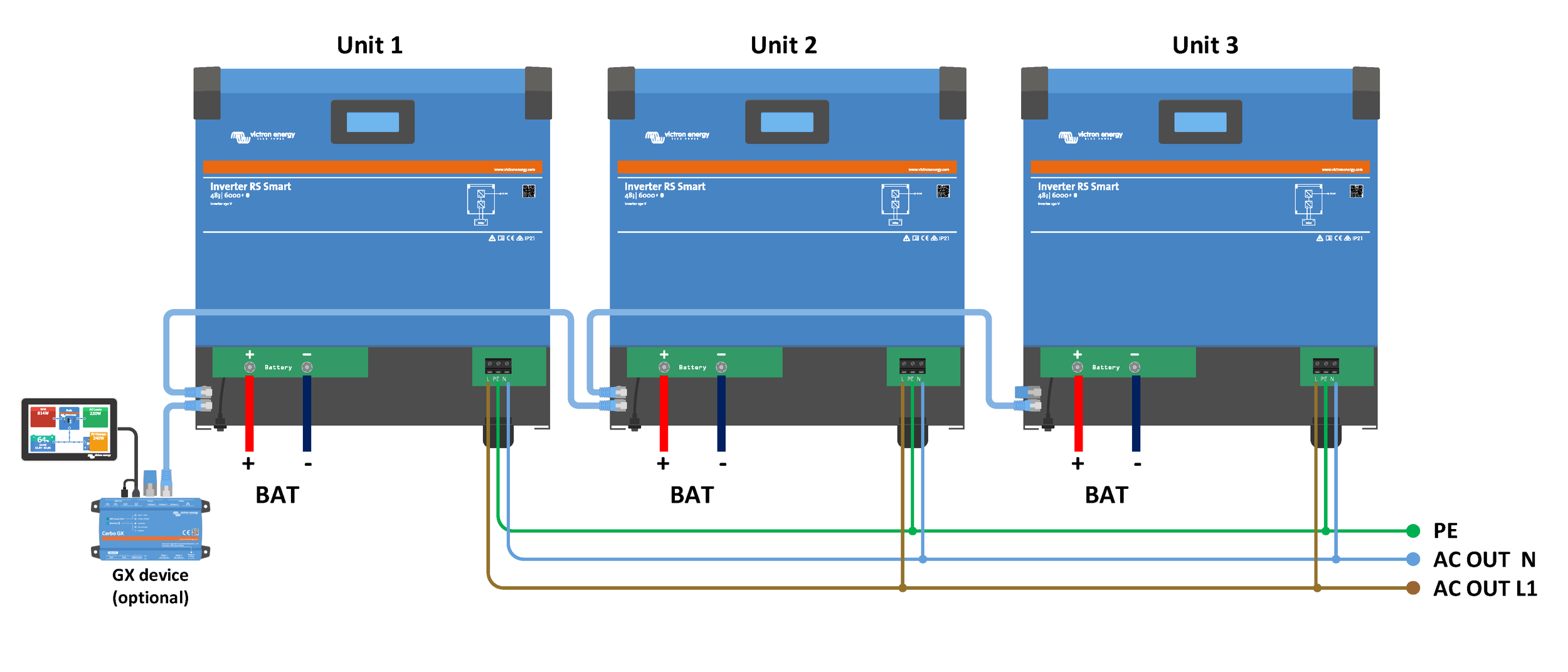

Diagrama em paralelo
8.4. Apêndice D: Dimensões
