Inverter Smart Manual

O inversor está predefinido para 230 VCA.

A tensão e a frequência de saída de CA podem ser definidas com um valor diferente, de acordo com a tabela abaixo.

O inversor está equipado com o modo ECO. O modo ECO é ativado através da aplicação VictronConnect, do interruptor principal do inversor ou do botão de pressão (dependendo do modelo do inversor).

Quando o inversor estiver no modo ECO, reduz o seu consumo de energia em aproximadamente 85 %, se não houver cargas ligadas ao mesmo.

Se o inversor estiver no modo ECO, o inversor muda para o estado de pesquisa quando não houver carga ou carga muito baixa. Se estiver no estado de pesquisa, o inversor está desligado e liga-se a cada 3 s durante um breve período (regulável). Se o inversor detectar uma carga de determinada dimensão (regulável), o inversor regressa ao modo de funcionamento normal. Assim que a carga for inferior a um determinado nível, o inversor regressa ao modo ECO.

A tabela seguinte indica as predefinições e o intervalo de definição dos parâmetros ECO:

O inversor tem dois modos diferentes de desconexão por bateria fraca:

Quando o inversor for desligado devido a uma bateria fraca (independentemente do modo):

4.3.1. Corte dinâmico

A função de «Corte dinâmico» torna a proteção da paragem de funcionamento por bateria fraca uma função da corrente da bateria consumida em relação à tensão da mesma.

Se estiver a ser retirada uma corrente elevada da bateria, será utilizado um limiar de tensão de corte inferior como, por exemplo, 10 V. Da mesma forma, quando a bateria apenas estiver a ser descarregada lentamente, será utilizada uma tensão de corte elevada, por exemplo como, 11,5 V.

Desta forma, uma queda de tensão, causada pela resistência interna da bateria, é compensada para que a tensão seja um parâmetro muito mais fiável para decidir quando interromper a descarga da bateria.

A função de «Corte dinâmico» é mais útil para as baterias com uma elevada resistência interna, como as de OPzV e OPzS. É um pouco menos relevante para as baterias de GEL e AGM e talvez mesmo irrelevante para as baterias de lítio. O gráfico seguinte mostra a relação de descarga em relação à curva de tensão para as diferentes baterias. Podemos ver como a curva de lítio (LiFePO4) é quase plana em relação à curva de OPzV e OPzS.

A curva pode ser ajustada na aplicação VictronConnect.

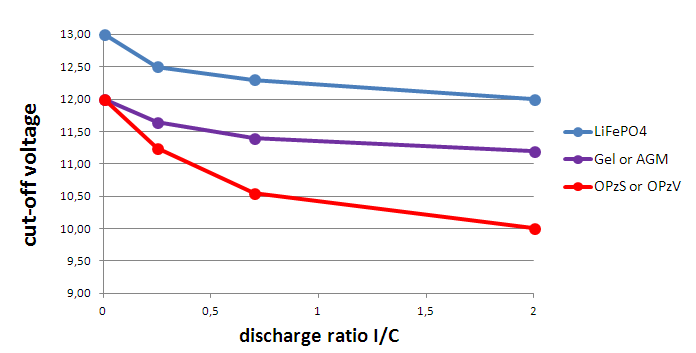

Relação de descarga «versus» gráfico de tensão da bateria para diferentes baterias

Importante

• Não utilize a função «Corte dinâmico» numa instalação com outras cargas ligadas à mesma bateria. Nestes sistemas, a tensão pode cair devido a outras cargas ligadas à bateria. O algoritmo de corte dinâmico no inversor não pode considerar as outras cargas e vai desligar o inversor demasiado cedo com um alarme de subtensão.

Definições VictronConnect

• A função «Corte dinâmico» está desativada por predefinição.

• Ative a funcionalidade «Corte dinâmico» para a utilizar e configurar.

• Selecione a bateria. Escolha entre: OPzV/OPzS, GEL/AGM, LiFePO4 ou Personalizada.

• Introduza a capacidade da bateria.

• Introduza a tensão para as várias correntes de descarga. Estes valores já foram definidos para as tensões genéricas que pertencem à bateria específica selecionada anteriormente. Altere estas definições apenas se precisarem de ajuste e se tiver a competência necessária ou utilizar uma bateria personalizada.

Aplicação VictronConnect a visualizar as definições de «Corte dinâmico»

Os inversores estão equipados com um relé multifunções que, por predefinição, está programado para o modo de funcionamento normal. Os diferentes modos do relé podem ser resumidos da seguinte forma:

Inversor (predefinição)

Relé fechado durante o funcionamento normal e aberto quando o inversor se tiver desligado por alarme, tiver sido desligado por um utilizador e também aberto (obviamente) quando não houver alimentação disponível nos terminais, isto é, a bateria está desligada. No modo ECO, o relé é fechado ao procurar uma carga e, quando estiver completamente ligado, isto é, com uma carga detetada. Utilize esta opção quando pretender que o relé indique se existe alimentação disponível na saída do inversor.

Alarme

Como anteriormente, mas então o relé também se abre quando há uma advertência. Por exemplo, porque a tensão da bateria caiu para o valor de corte ou quando tiver sido carregada até ao ponto em que se desliga devido a uma sobrecarga. No modo ECO, o relé fecha-se ao procurar (sem carga) e quando está completamente ligado (carga detetada), exceto se existir uma advertência.

Utilize esta opção quando quiser que o relé sinalize o momento de realizar uma ação (carregar a bateria, reduzir a carga, etc.), para evitar uma falha de energia.

Low battery

Relé ligado durante o funcionamento normal. O relé desliga-se se existir uma advertência de bateria fraca. Permanece desligado caso o inversor se desligue por baixa tensão e só volta a ligar-se quando o inversor estiver operacional e a tensão da bateria for superior ao nível de reinício de pré-alarme. Utilize esta opção para a redução da carga ou para ligar um gerador automaticamente. Tenha em conta que isto apenas pode ser considerado como um arranque/paragem do gerador de qualidade inferior. Consulte mais e melhores opções no na ficha sobre o arranque/paragem do gerador.

Ventilador

O relé está desligado, exceto se o ventilador no interior do inversor estiver a funcionar. Utilize esta opção para ativar um ventilador externo, quando o inversor estiver num pequeno espaço fechado.

Desligado

Esta opção coloca o relé na posição OPEN (aberto). Utilizar esta opção se não planeia utilizar a função de retransmissão.

O «firmware» pode ser atualizado nas definições do produto do inversor:

As definições do inversor podem ser configuradas com as predefinições da seguinte forma:
