7. Apêndice
7.1. Descrição geral da ligação
![image_not_available.svg](image/16618d3fbefaf1.png)
Ligações do modelo 1600 VA
![Phoenix_Inverter_12V_2000VA_Smart__connections_.png](image/16618d3fc22a3b.png)

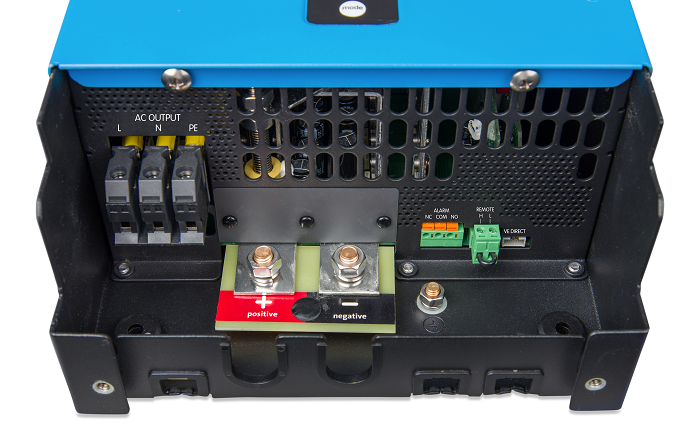

Ligações do modelo 2000 VA
![Phoenix_inverter_Smart_12-3000VA-13__conn_.png](image/16618d3fc4d903.png)

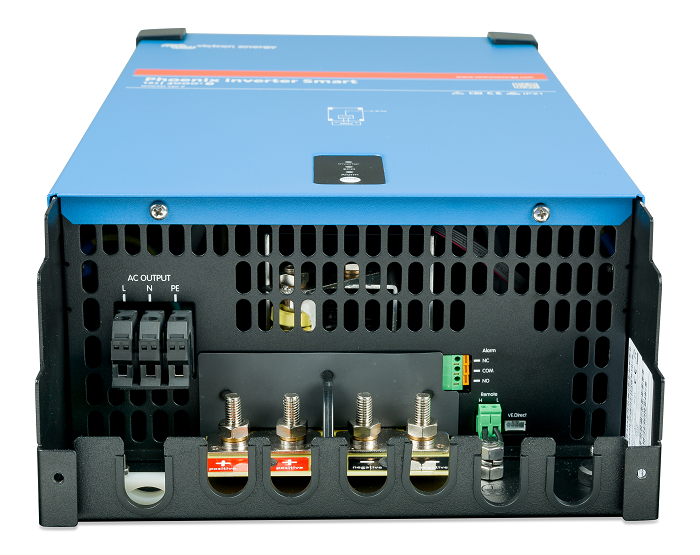

Ligações do modelo 3000 VA
![Phoenix_Inverter_Smart_24V_5000VA__bottom_conn_.png](image/16618d3fc7b208.png)

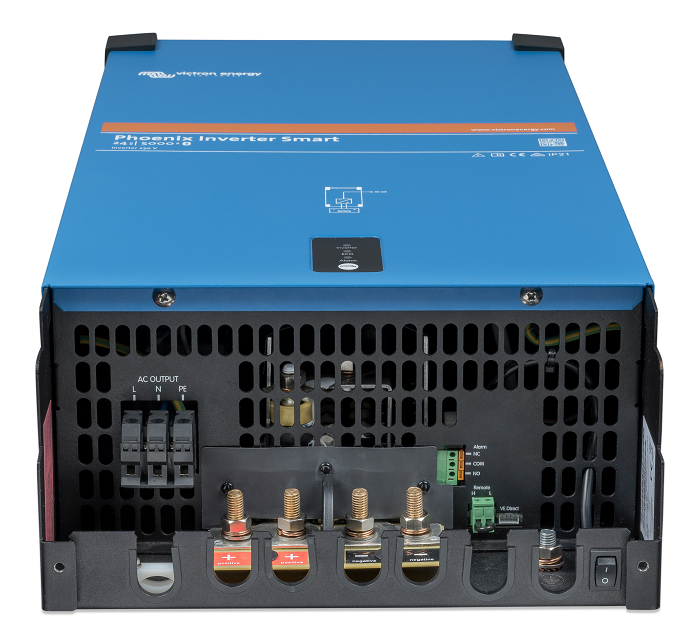

Ligações modelo 5000 VA
# | Conector | Nomes de terminais |
---|---|---|
A | Saída CA | L (fase), N (neutro), PE (terra) |
B | Bateria | + (positivo), - (negativo) |
C | Alarme (relé programável) | NO, COM, NC |
D | Remoto | H, L |
E | VE.Direct | VE.Direct |
7.2. Informação de instalação de terra flutuante dos modelos 1600 VA e 2000 VA

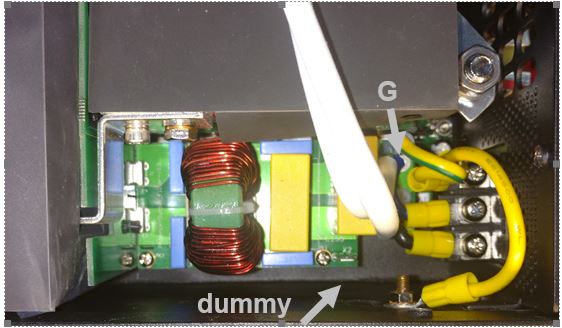

O cabo de aterramento «G» conecta o neutro de saída à terra. Deve ser reposicionado num terminal «fictício» se for necessária uma saída flutuante.
Com uma saída flutuante, a leitura da corrente sem carga pode apresentar um desvio de cerca de 100 mA. Lembre-se de que um GFCI (ou RCCB) não vai funcionar corretamente.
![Install_info_1600VA_2000VA.png](image/16618d3fd022f8.png)

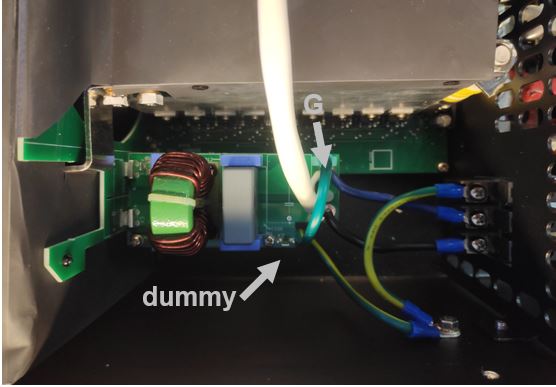

7.3. Informação de instalação de terra flutuante dos modelos 3000 VA e 5000 VA
O cabo de aterramento «G» conecta o neutro de saída à terra. Deve ser reposicionado num terminal «fictício» se for necessária uma saída flutuante.
Com uma saída flutuante, a leitura da corrente sem carga pode apresentar um desvio de cerca de 100 - 150 mA. Lembre-se de que um GFCI (ou RCCB) não vai funcionar corretamente.
![Install_info_3000VA_000VA.png](image/16618d3fd0d315.png)

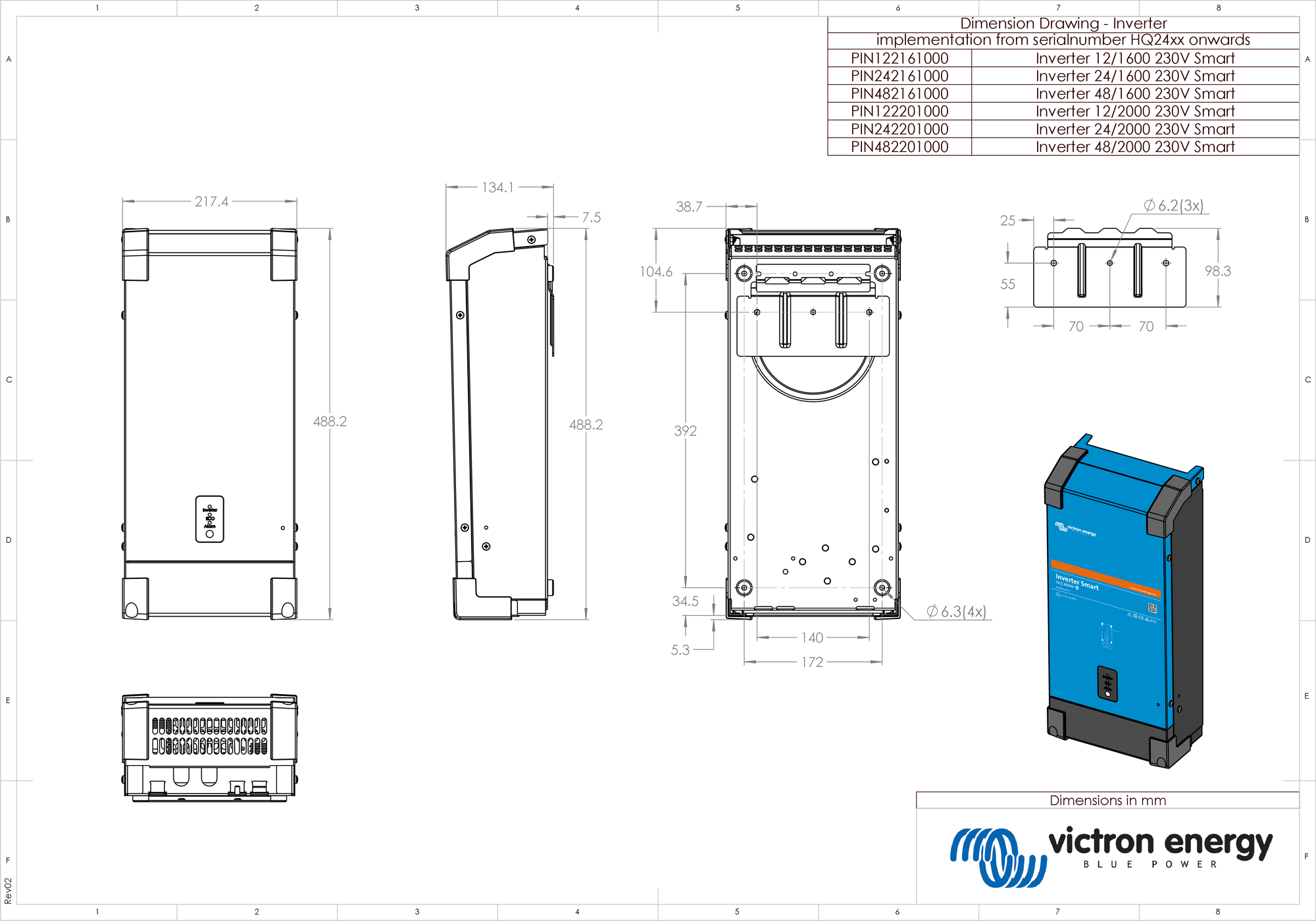

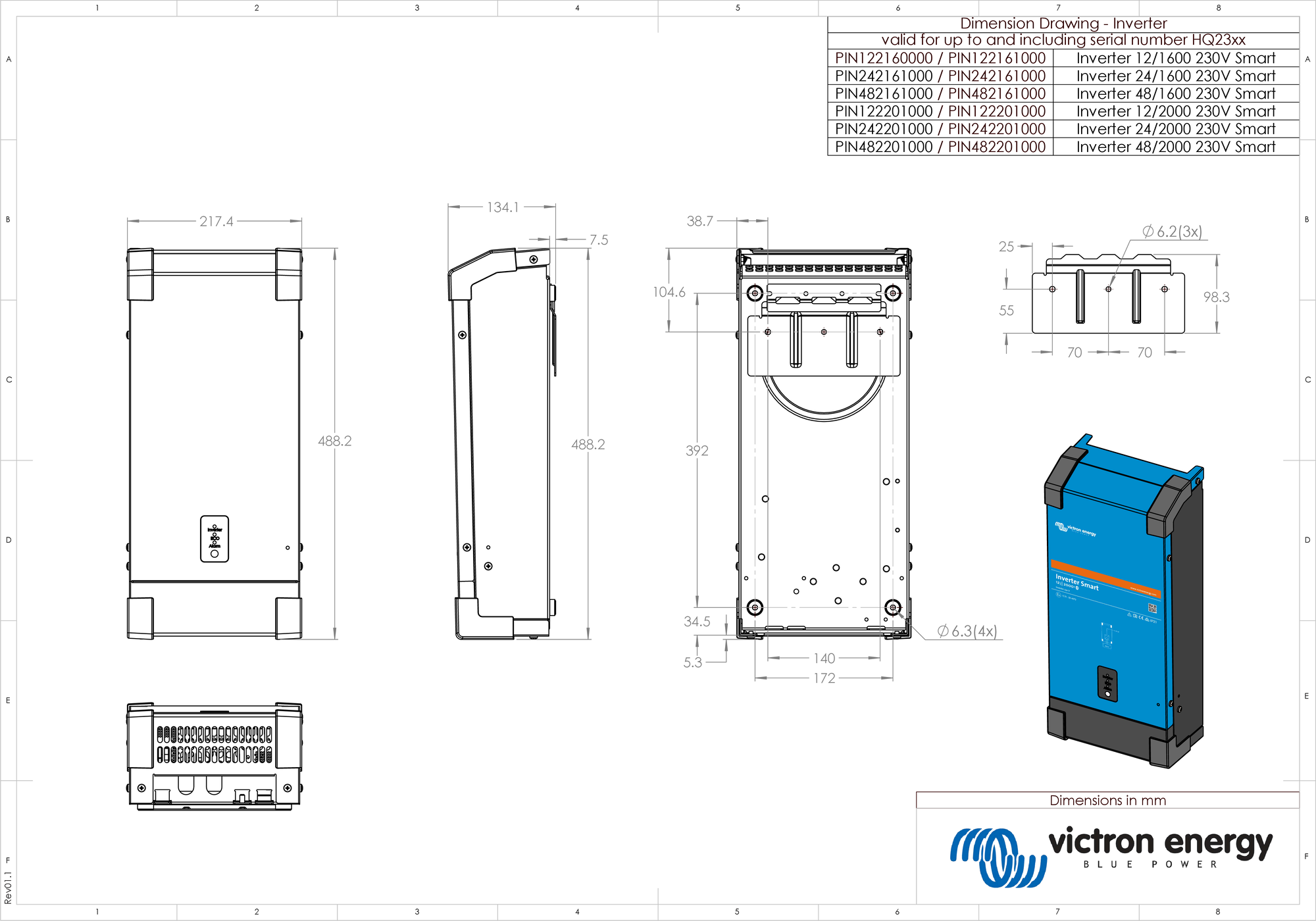

7.4. Dimensões dos modelos 1600 VA e 2000 VA
![Inverter_Smart_1600VA___2000VA_onwards_SN_HQ24xx.pdf](image/16618d3fd98449.png)
![Inverter_Smart_1600VA___2000VA_till_and_included_SN_HQ23xx.pdf](image/16618d3fda0abd.png)

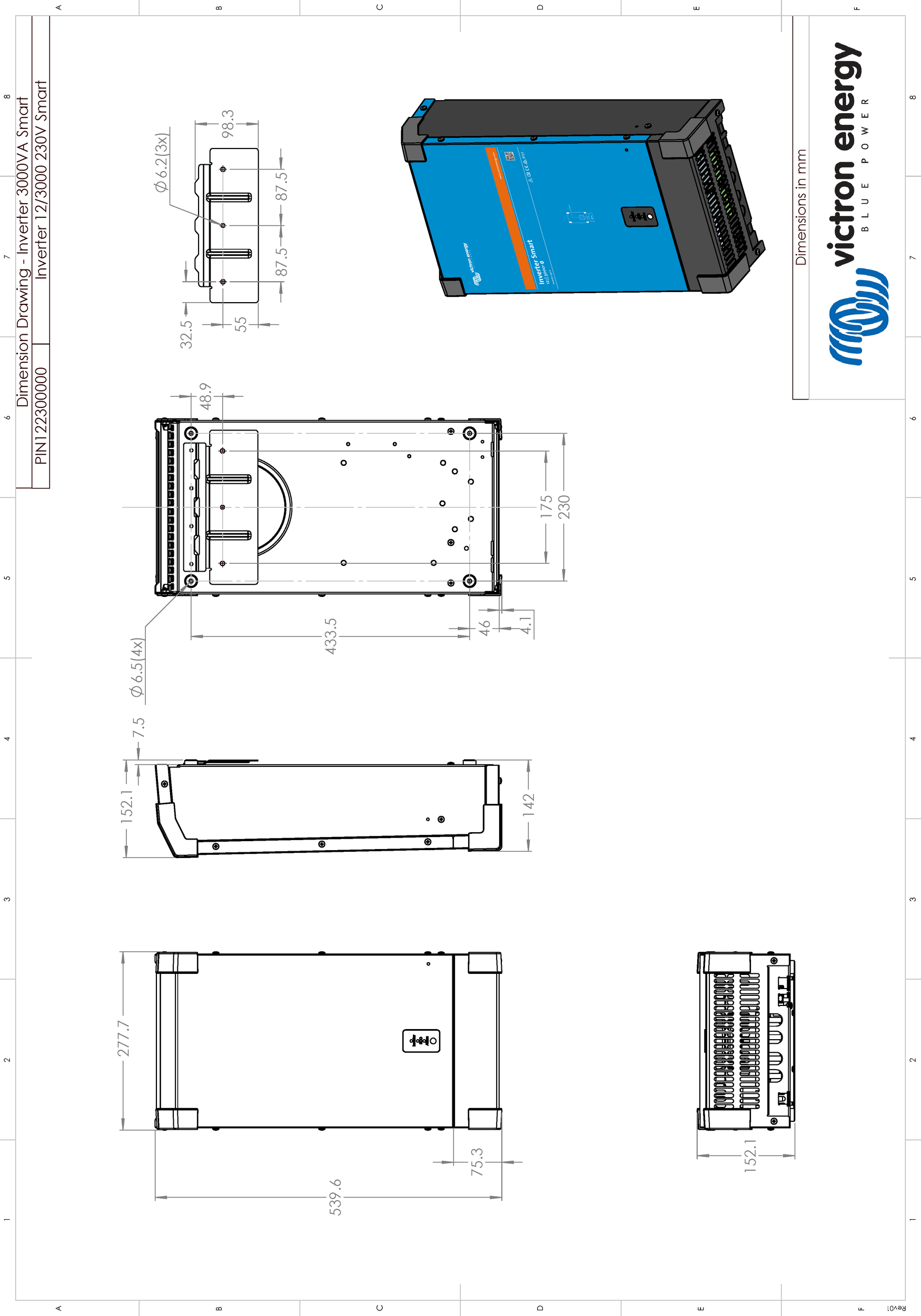

7.5. Dimensões do modelo 3000 VA (12 V)
![Phoenix_Inverter_12V_3000VA_Smart.pdf](image/16618d3fdab959.png)

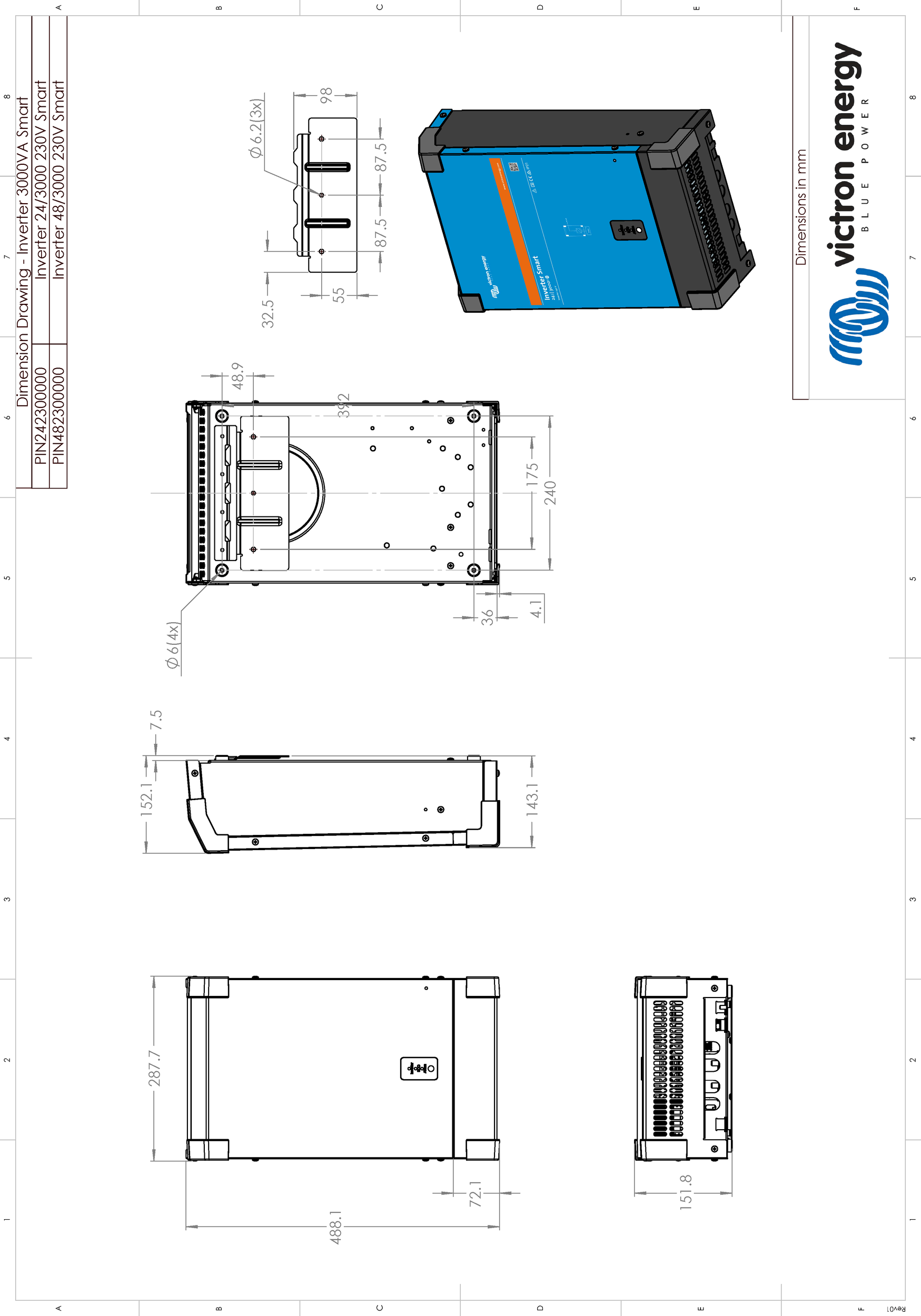

7.6. Dimensões do modelo 3000 VA (24 V, 48 V)
![Phoenix_Inverter_24V-48V_3000VA_Smart.pdf](image/16618d3fdcd6fc.png)

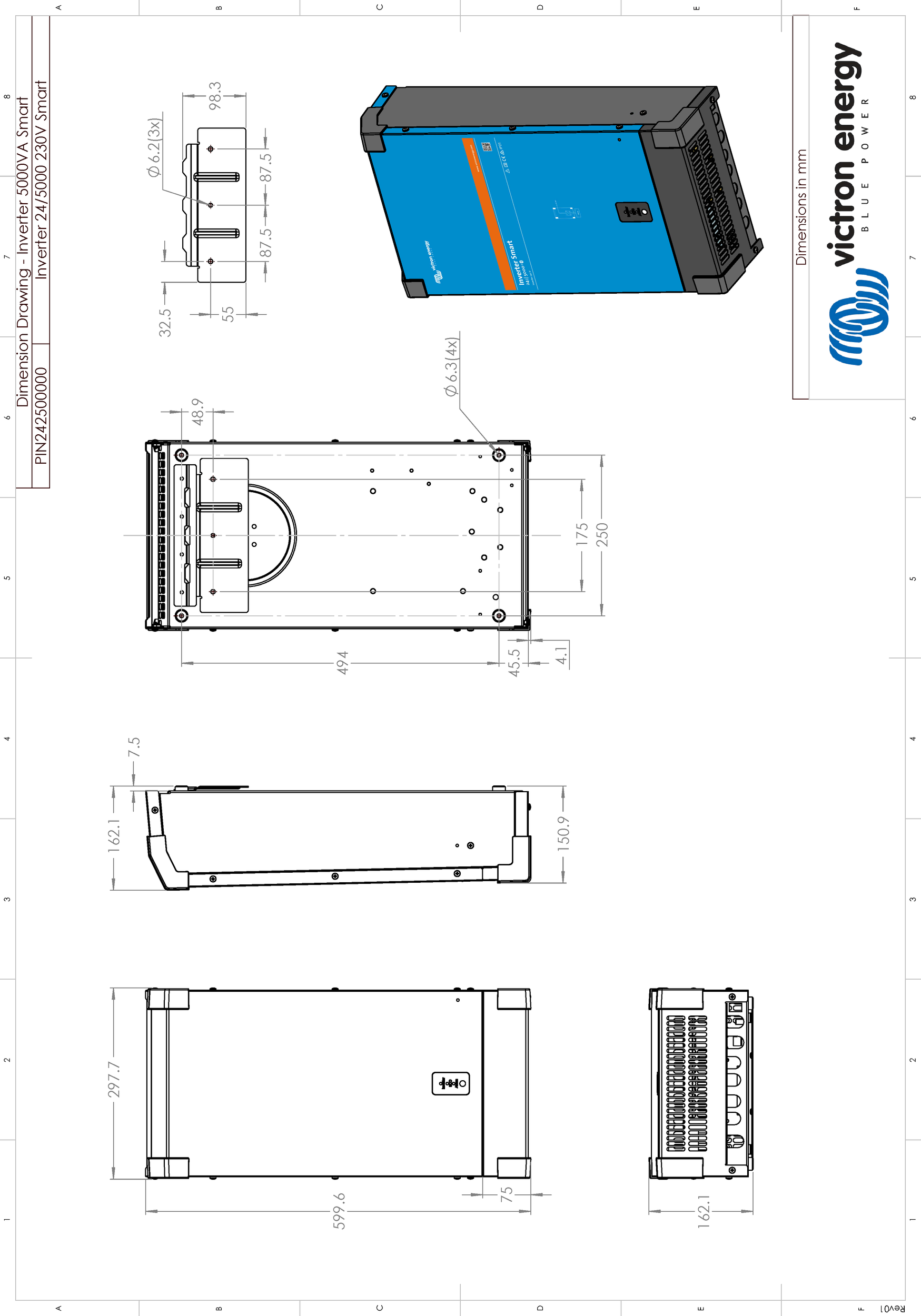

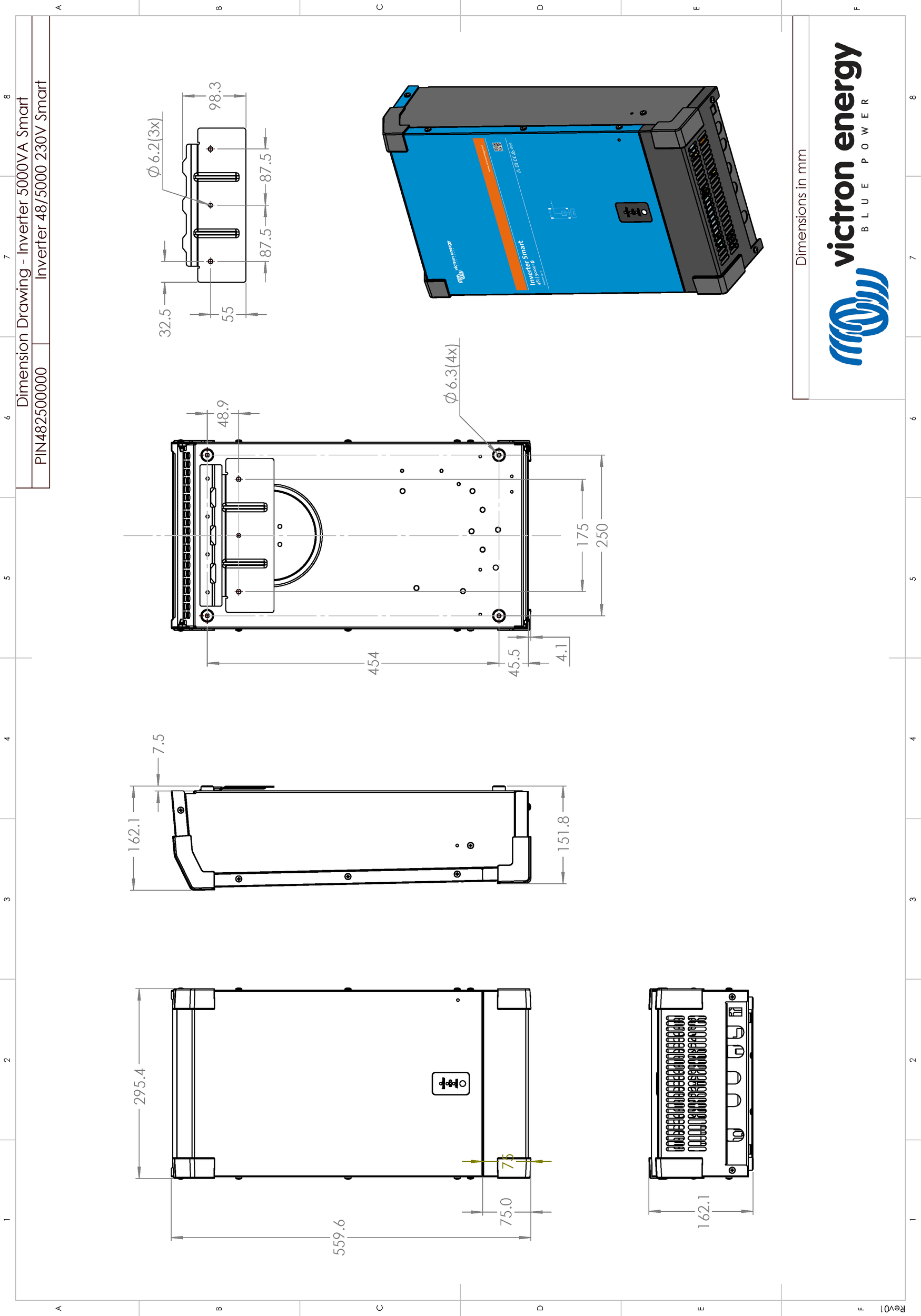

7.7. Dimensões do modelo 5000 VA
![Phoenix_Inverter_24V-48V_5000VA_Smart.pdf](image/16618d3fe27c20.png)
![Inverter_Smart_48V_5000VA__zonder_Phoenix.pdf](image/16618d3fe49075.png)
