Lithium NG 25,6V battery manual

8. Información técnica

En esta sección:

8.1. Especificaciones de la batería

TENSIÓN Y CAPACIDAD

Modelo de batería

LFP 25,6 V/100 Ah

LFP 25,6 V/200 Ah

LFP 25,6 V/300 Ah

Tensión nominal

25,6 V

Capacidad nominal a 25 °C*

100 Ah

200 Ah

300 Ah

Potencia nominal a 25°C*

2560 Wh

5120 Wh

7680 Wh

Pérdida de capacidad

(por 100 ciclos, a 25 °C, profundidad de descarga del 100 %): <1 %

Pérdida de energía

(por 100 ciclos, a 25 °C, profundidad de descarga del 100 %): <1 %

Eficiencia de ciclo completo

92 %

*Corriente de descarga ≤ 1C

VIDA ÚTIL EN CICLOS (capacidad ≥ 80 % de la nominal)

80 % de descarga

2500 ciclos

70 % de descarga

3000 ciclos

50 % de descarga

5000 ciclos

DESCARGA

Máxima corriente de descarga continua (Tasa C)

100 A (1C)

200 A (1C)

300 A (1C)

Máxima corriente de descarga por pulsación 10 s (Tasa C)

200 A (2C)

400 A (2C)

600 A (2C)

Tensión al final de la descarga

22,4 V

Resistencia interna

4 mΩ

2 mΩ

1 mΩ

CARGA

Tensión de carga

Entre 28 V y 28,4 V

Tensión de flotación

27 V

Máxima corriente de carga continua (Tasa C)

100 A (1C)

200 A (1C)

300 A (1C)

Máxima corriente de carga por pulsación 10 s (Tasa C)

200 A (2C)

400 A (2C)

450 A (1.5C)

GENERAL

BMS

Lynx Smart BMS NG 500 A / 1000 A (embarrados M10), debe comprarse por separado

Mediciones de la celda

Tensiones y temperaturas de la celda, corriente de la batería

Interfaz BMS de la batería

Cable macho + hembra con conector circular M8 con comunicación digital de alta velocidad de 50 cm de longitud.

Se pueden comprar por separado cables alargadores M8 en distintas longitudes entre 1 y 5 metros

Función de alarma

Contacto de prealarma en BMS

Bluetooth

En el BMS

Máximo de baterías por BMS

50 (384 kWh por BMS 3))

Actualizaciones de firmware de la batería

Firmware de la batería actualizado automáticamente por el BMS

Reparable

Sí (la cubierta se puede retirar con los tornillos)

CONDICIONES DE TRABAJO

Temperatura de trabajo

Descarga: De -20 °C a +50 °C | Carga: De +5 °C a +50 °C

Temperatura de almacenamiento

De -45 °C a +70 °C

Humedad (sin condensación)

Máx. 95 %

Clase de protección

IP65

MONTAJE

Opciones de montaje

Correa o soportes de montaje

Puede colocarse sobre los lados

2)

OTROS

Velocidad de autodescarga

≤ 3 % al mes a 25 °C

Conexión de la alimentación

M8 (piezas y tornillos de rosca)

Dimensiones (al x an x p) (mm).

235 x 341 x 160

235 x 648 x 162

206 x 841 x 205

Peso (est.)

19 kg

37 kg

52 kg

NORMAS

Seguridad

Celdas: UL1973 UL9540A IEC62619

Celdas: UL1973 UL9540A IEC62619

Celdas: UL1973 UL9540A IEC62619 (las tres están pendientes)

Batería:  IEC62619 (pendiente)

EMC

EN 61000-6-3, EN 61000-6-2

Automoción

ECE R10-6 (pendiente)

Rendimiento

IEC 62620 (pendiente)

1) Cuando está completamente cargada

2) La batería de litio puede montarse en posición vertical y sobre un lado, pero nunca con los bornes de la batería hacia abajo

3) Se pueden conectar hasta 5 BMS en paralelo. Para esto se necesita una actualización de firmware, que se espera que esté disponible en el tercer trimestre de 2024.

8.2. Dimensiones de la carcasa

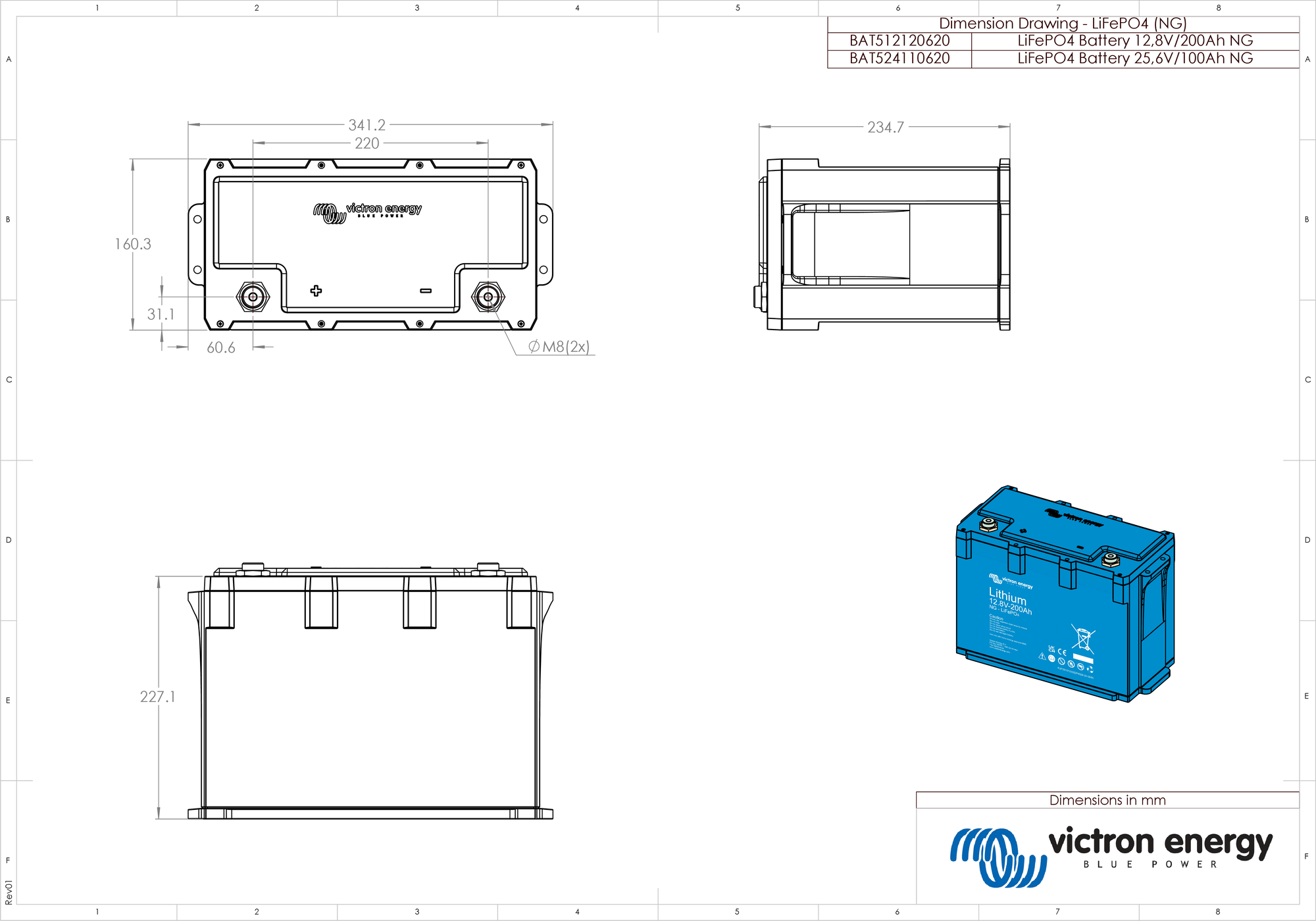

LiFePO4_Battery_12_8V200Ah_25_6V100Ah_NG__BAT512120620_BAT524110620_.pdf

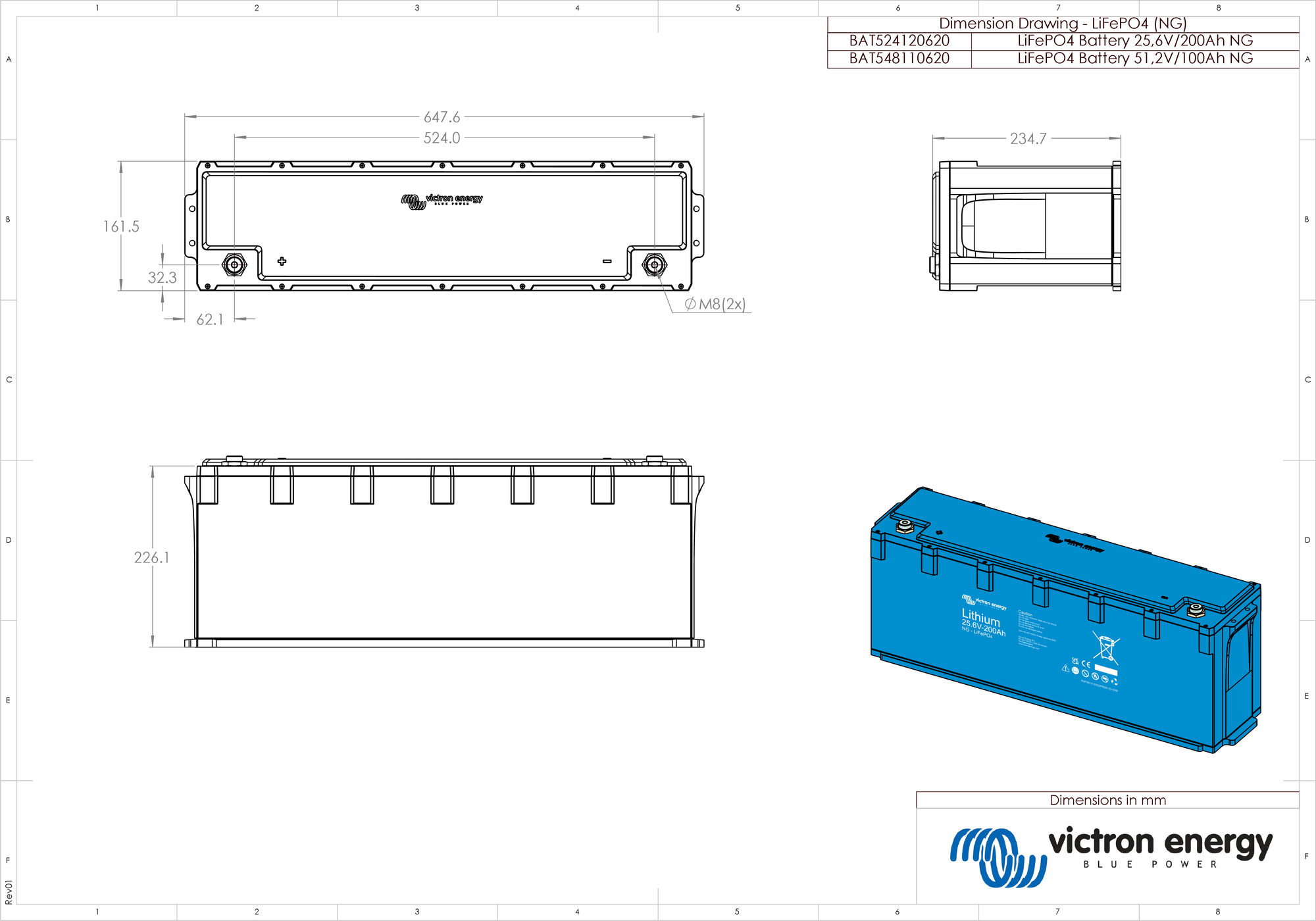

LiFePO4_Battery_25_6V200Ah_51_2V100Ah_NG__BAT524120620_BAT548110620_.pdf

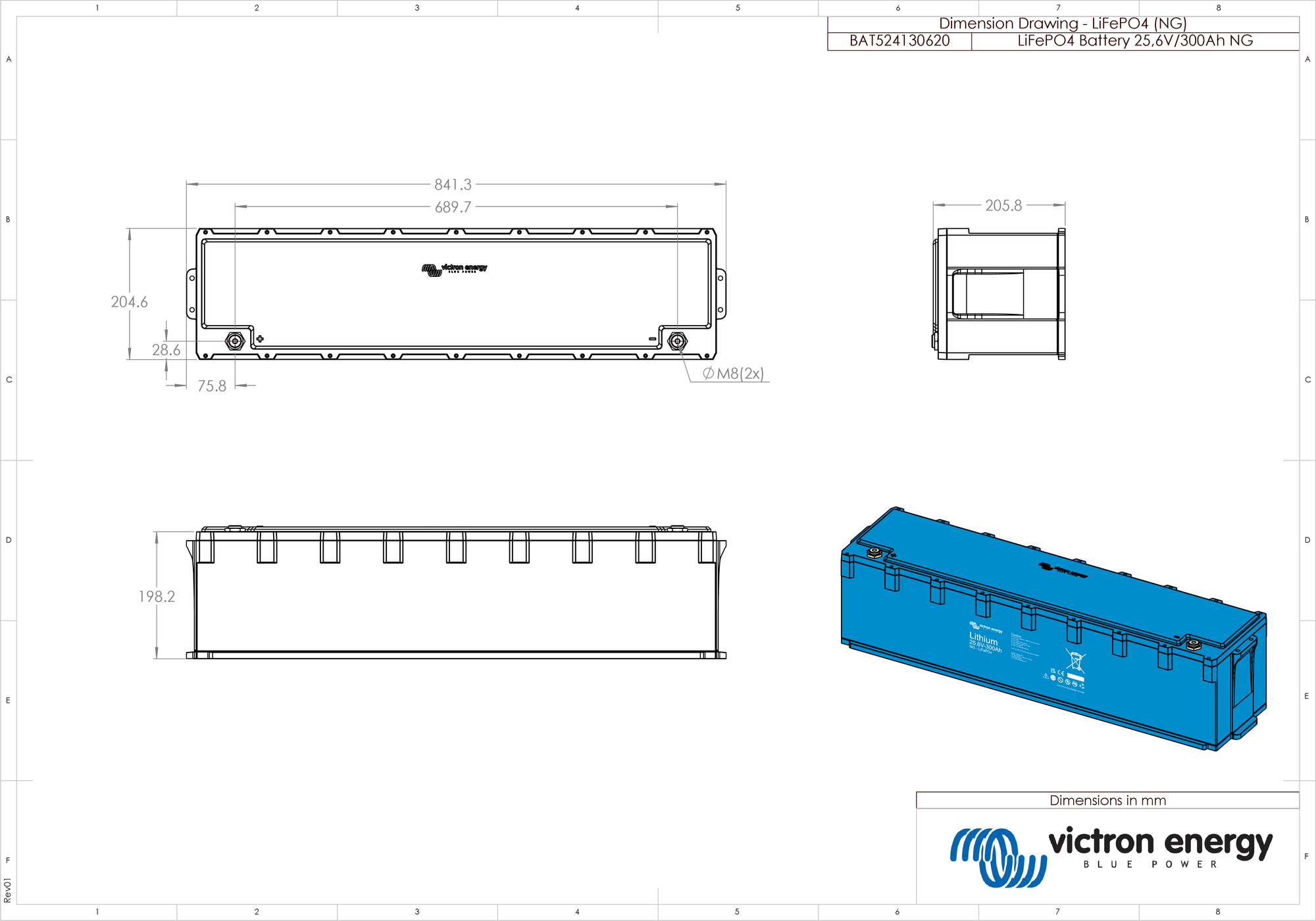

LiFePO4_Battery_25_6V_300Ah_NG.pdf
