8. Tekniska data
8.1. Batterispecifikation
SPÄNNING OCH KAPACITET | ||||
Batterimodell | LFP 25,6 V/100 Ah | LFP 25,6 V/200 Ah | LFP 25,6 V/300 Ah | |
Nominell spänning | 25,6 V | |||
Nominell kapacitet vid 25 °C* | 100 Ah | 200 Ah | 300 Ah | |
Nominell energi vid 25 °C* | 2560 Wh | 5120 Wh | 7680 Wh | |
Kapacitetsförlust | (per 100 cykler, @ 25 °C, 100 % DoD): <1 % | |||
Energiförlust | (per 100 cykler, @ 25 °C, 100 % DoD): <1 % | |||
Total verkningsgrad. | 92 % | |||
*Urladdningsström ≤1C | ||||
CYKELLIVSLÄNGD (kapacitet ≥ 80 % av nominell) | ||||
80 % DoD | 2500 cykler | |||
70 % DoD | 3000 cykler | |||
50 % DoD | 5000 cykler | |||
URLADDNING | ||||
Högsta kontinuerliga urladdningsström (C takt) | 100 A (1C) | 200 A (1C) | 300 A (1C) | |
Högsta puls urladdningsström 10 s (C takt) | 200 A (2C) | 400 A (2C) | 600 A (2C) | |
Slut på urladdningsspänning | 22,4 V | |||
invändigt motstånd | 4 mΩ | 2 mΩ | 1 mΩ | |
LADDA | ||||
Laddningsspänning | Mellan 28 V och 28,4 V | |||
Floatspänning | 27 V | |||
Högsta kontinuerliga laddningsström (C takt) | 100 A (1C) | 200 A (1C) | 300 A (1C) | |
Högsta puls laddningsström 10 s (C takt) | 200 A (2C) | 400 A (2C) | 450 A (1.5C) | |
ALLMÄNT | ||||
BMS-enheter | Lynx Smart BMS NG 500 A/ 1 000 A (M10 samlingsskenor), måste införskaffas separat | |||
Cellmått | Cellspänningar och temperatur, batteriström | |||
Batteri-BMS-gränssnitt | Han- + honkabel med M8 cirkulärt kontaktdon med digital kommunikation i hög hastighet, längd 50 cm M8 förlängningskablar finns tillgängliga separat för inköp i flera längder mellan 1 och 5 meter. | |||
Larmfunktion | Förlarmskontakt i BMS | |||
Bluetooth | I BMS | |||
Max. antal batterier per BMS | 50 (384 kWh per BMS 3)) | |||
Uppdatering av batteriets fasta programvara | Batteriets fasta programvara uppdateras automatiskt av BMS | |||
Kan repareras | Ja (höljet kan tas bort med skruvar) | |||
DRIFTSFÖRHÅLLANDEN | ||||
Driftstemperatur | Urladdning: -20 °C till +50 °C | Laddning: +5 °C till +50 °C | |||
Förvaringstemperatur | -45 °C till +70 °C | |||
Fuktighet (ej kondenserande) | Max. 95 % | |||
Skyddsklass | IP65 | |||
MONTERING | ||||
Monteringsalternativ | Band eller monteringskonsoler | |||
Kan placeras på sidan | Ja 2) | |||
ANNAT | ||||
Självurladdningshastighet | ≤ 3 % per månad @ 25 °C | |||
Strömanslutning | M8 (gängade insatser och bultar) | |||
Dimensioner (h x b x d) mm | 235 x 341 x 160 | 235 x 648 x 162 | 206 x 841 x 205 | |
Vikt (uppskattad) | 19 kg | 37 kg | 52 kg | |
STANDARDER | ||||
Säkerhet | Celler: UL1973 UL9540A IEC62619 | Celler: UL1973 UL9540A IEC62619 | Celler: UL1973 UL9540A IEC62619 (alla tre pågående) | |
Batteri: IEC62619 (pågående) | ||||
EMC | EN 61000-6-3, EN 61000-6-2 | |||
Automotiv | ECE R10-6 (pågående) | |||
Prestanda | IEC 62620 (pågående) | |||
1) När fulladdad 2) Litiumbatteriet kan monteras upprätt eller på sidan men inte med batteripolerna nedåt. 3) Upp till 5 BMS-enheter kan parallellkopplas. Detta kräver en uppdatering av fast programvara, beräknad till Q3 2024. | ||||

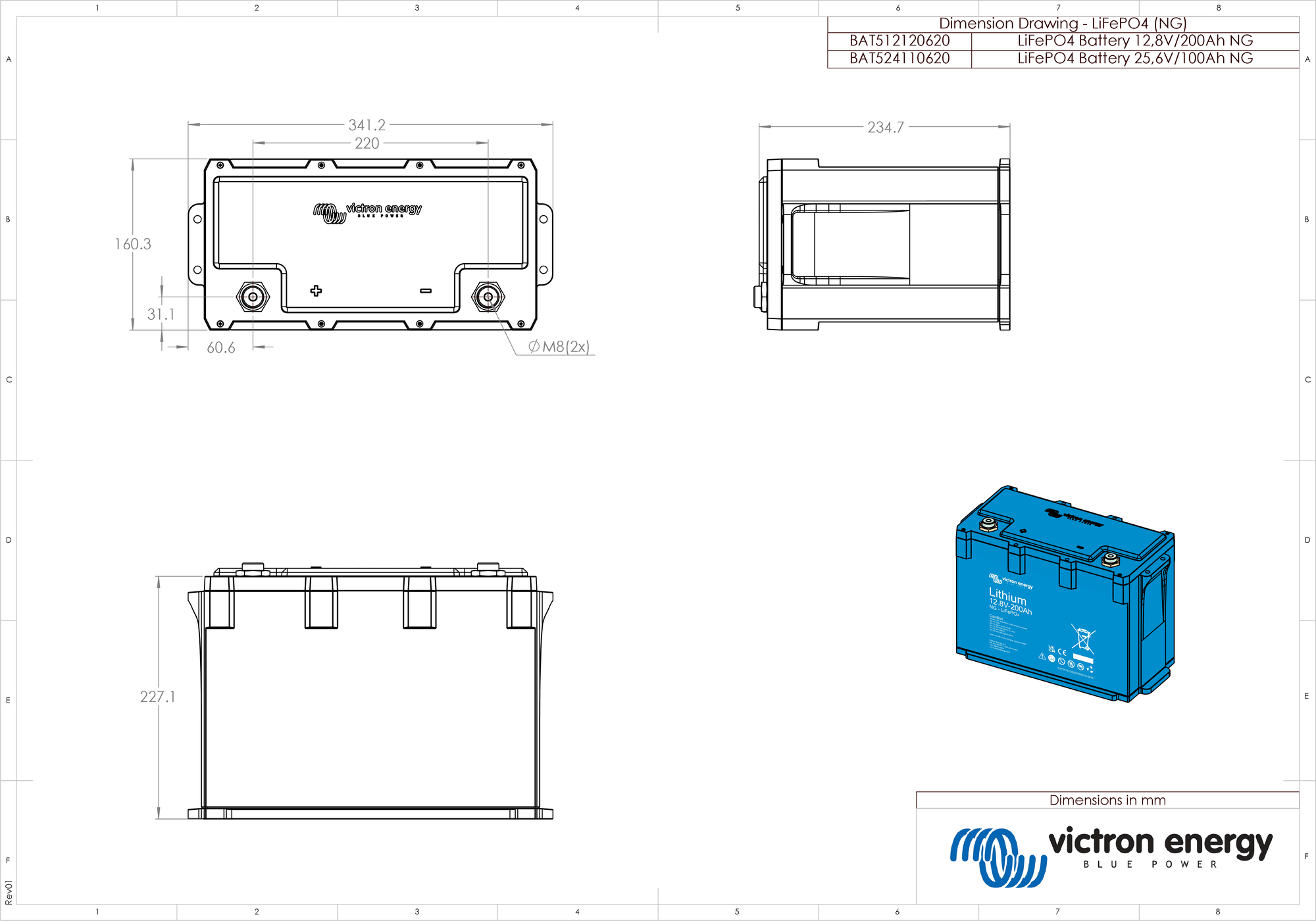

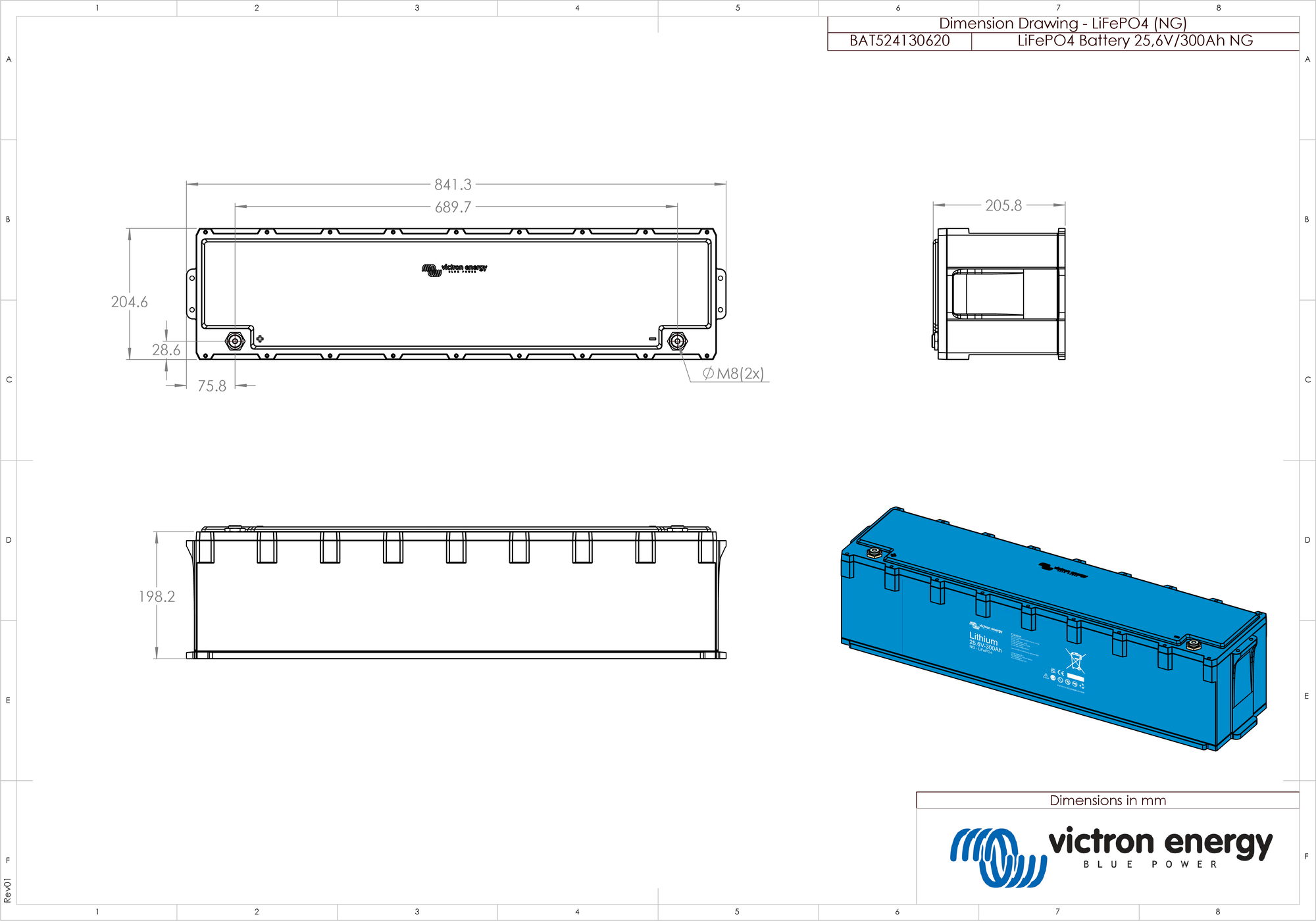

8.2. Höljesdimensioner
