Lithium NG 25,6V battery instrukcja

Model akumulatora

LFP 25,6 V/100 Ah

LFP 25,6 V/200 Ah

LFP 25,6 V/300 Ah

Napięcie nominalne

25,6 V

Pojemność nominalna w temp. 25 °C*

100 Ah

200 Ah

300 Ah

Energia nominalna w temp. 25 °C*

2560 Wh

5120 Wh

7680 Wh

Utrata pojemności

(na 100 cykli, w temp. 25 °C, głębokość rozładowania 100 %): <1 %

Utrata energii

(na 100 cykli, w temp. 25 °C, głębokość rozładowania 100 %): <1 %

Sprawność cyklu roboczego

92 %

* Prąd rozładowania ≤ 1C

Głębokość rozładowania 80 %

2500 cykli

Głębokość rozładowania 70 %

3000 cykli

Głębokość rozładowania 50 %

5000 cykli

Maksymalny ciągły prąd rozładowania (Stawka C)

Maksymalny impulsowy prąd rozładowania 10 sek. (Stawka C)

Koniec napięcia rozładowania

22,4 V

Rezystancja wewnętrzna

4 mΩ

2 mΩ

1 mΩ

Napięcie ładowania

Pomiędzy 28 V a 28,4 V

Napięcie konserwacyjne

27 V

Maksymalny ciągły prąd ładowania (Stawka C)

Maksymalny impulsowy prąd ładowania 10 sek. (Stawka C)

Urządzenia BMS

Lynx Smart BMS NG 500 A / 1000 A (szyny zbiorcze M10) należy zakupić osobno

Pomiary ogniw

Napięcie i temperatura ogniw, prąd akumulatora

Kabel męski + żeński z okrągłym złączem M8 z szybką komunikacją cyfrową, długość 50 cm

Przedłużacze M8 o długości od 1 do 5 metrów można nabyć osobno

Funkcja alarmu

Styk alarmy wstępnego w BMS

Bluetooth

W BMS

Maks. liczba akumulatorów na BMS

50 (384 kWh na BMS ³⁾)

Oprogramowanie sprzętowe akumulatorów

Oprogramowanie sprzętowe akumulatorów jest automatycznie aktualizowane przez BMS

Możliwość naprawy

Tak (pokrywę mocowaną wkrętami można zdemontować)

Temperatura robocza

Rozładowanie: -20 °C do +50 °C | Ładowanie: +5 °C do +50 °C

Temperatura składowania

-45 °C do +70 °C

Wilgotność (bez skraplania)

Maks. 95 %

Klasa ochrony

IP65

Możliwości montażu

Pasek lub uchwyty montażowe

Możliwość montażu po ustawieniu na boku

Współczynnik samorozładowania

≤ 3 % miesięcznie w temp. 25 °C

Podłączenie zasilania

M8 (wkładki gwintowane i śruby)

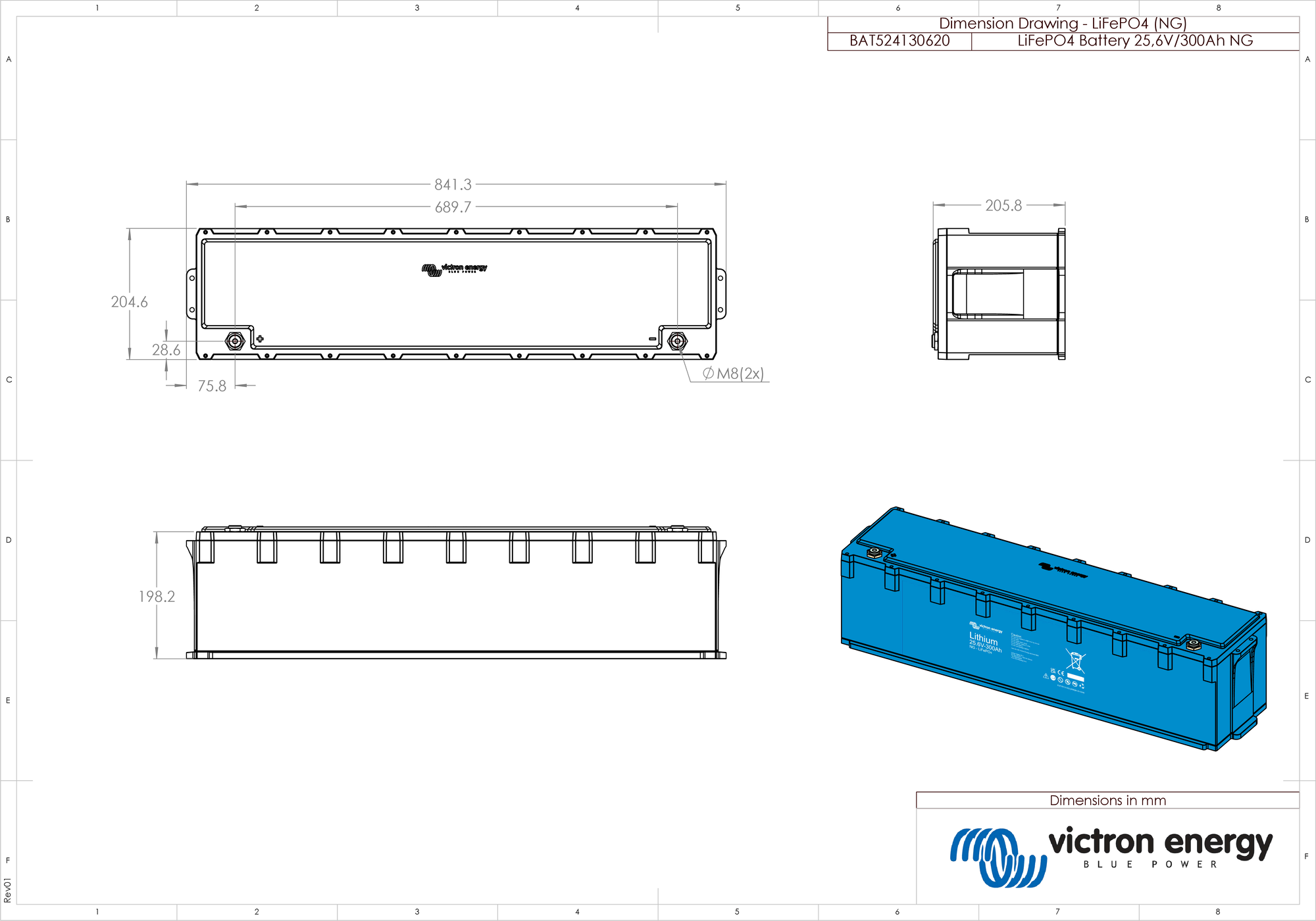

Wymiary (wys. x szer. x gł.) (mm)

Masa (szacunkowo)

19 kg

37 kg

52 kg

Ogniwa: UL1973 UL9540A IEC62619

Ogniwa: UL1973 UL9540A IEC62619

Ogniwa: UL1973 UL9540A IEC62619 (wszystkie trzy w opracowaniu)

Akumulator:  IEC62619 (w opracowaniu)

Kompatybilność elektromagnetyczna (EMC)

EN 61000-6-3, EN 61000-6-2

Samochodowy

ECE R10-6 (w opracowaniu)

Sprawność

IEC 62620 (w opracowaniu)

¹⁾ Po pełnym naładowaniu

²⁾ Akumulator litowy można zamontować w pozycji pionowej lub na boku, lecz nie w taki sposób, by jego zaciski były skierowane w dół

³⁾ Możliwość połączenia równoległego nawet 5 urządzeń BMS. Wymaga to aktualizacji oprogramowania sprzętowego, której spodziewamy się w trzecim kwartale 2024 r.
