3. Descripción general
El Multi RS Solar es un ajustes programables y puntos de referencia interactivos con la red.
Está diseñado para funcionar con una bancada de baterías de 48 V y produce una onda sinusoidal CA pura a 230 V.
3.1. Dos salidas CA
Además de la salida ininterrumpida habitual (AC-out-1), hay una salida auxiliar (AC-out-2) que desconecta su carga en caso de funcionamiento solo con batería. Ejemplo: hay una caldera eléctrica que solo funciona si la entrada de CA está disponible. El AC-out-2 puede utilizarse de varias maneras.
3.2. PowerControl – máximo uso de una potencia de CA limitada
El producto puede generar una enorme corriente de carga. Esto supone una sobrecarga de la entrada de CA. Por tanto, se puede establecer una corriente máxima. El producto tiene en cuenta entonces a los otros usuarios de corriente y solo usa el “excedente” de corriente para cargar.
3.3. PowerAssist – Uso ampliado de la corriente de entrada CA
Esta función lleva el principio de PowerControl a otra dimensión, permitiendo que el producto complemente la capacidad de la fuente alternativa. Cuando se requiera un pico de potencia durante un corto espacio de tiempo, como pasa a menudo, el producto compensará inmediatamente la posible falta de potencia de entrada CA con potencia de la batería. Cuando se reduce la carga, la potencia sobrante se utiliza para recargar la batería.
The Multi RS can provide throughput of up to 50 A to the loads. The AC input relays are limited to 50 A (Multi RS - 2 tracker), and the inverter can contribute up to 25 A continuous at best conditions (when it gets hotter this figure will be reduced).
Esta energía viene de la batería y/o de FV CC (la energía procedente de FV CC también tiene que atravesar el inversor antes de llegar a las cargas CA).
3.4. Programable
Todos los ajustes programables de este producto pueden cambiarse con un teléfono móvil o con un ordenador (Windows necesita la mochila VE.Direct a USB), mediante el software gratuito VictronConnect disponible en la App Store de su dispositivo o en www.victronenergy.com.
3.5. Relé programable
El producto dispone de un relé programable. El relé puede programarse para distintas aplicaciones, por ejemplo, como relé de arranque.
3.6. Puertos programables analógicos/digitales de entrada/salida
El producto dispone de dos puertos de entrada/salida analógicos/digitales.
Estos puertos pueden usarse para distintos fines. Una aplicación sería la de comunicarse con el BMS de una batería de iones de litio.
Véase el apéndice.
3.7. Monitor de baterías integrado
La solución ideal cuando el producto forma parte de un sistema híbrido (entrada CA, inversores/cargadores, batería acumuladora y energía alternativa). El monitor de baterías integrado puede configurarse para abrir y cerrar el relé:
arrancar cuando se alcance un % de nivel descarga predeterminado
arrancar (con una demora preestablecida) cuando se alcance una tensión de la batería predeterminada
arrancar (con una demora preestablecida) cuando se alcance un nivel de carga predeterminado
detener cuando se alcance una tensión de la batería predeterminada
detener (con un tiempo de demora preestablecido) una vez completada la fase de carga inicial
detener (con una demora preestablecida) cuando se alcance un nivel de carga predeterminado
3.8. Alta eficiencia
Excelente eficiencia inversor/cargador - Eficiencia máxima del 96 %. El inversor está a prueba de cortocircuitos y protegido contra el sobrecalentamiento, ya sea debido a una sobrecarga o a una temperatura ambiente elevada.
Seguimiento ultrarrápido del Punto de Máxima Potencia (MPPT, por sus siglas en inglés) Especialmente con cielos nubosos, cuando la intensidad de la luz cambia continuamente, un algoritmo MPPT rápido mejorará la recogida de energía hasta en un 30 %, en comparación con los controladores de carga PWM, y hasta en un 10 % en comparación con controladores MPPT más lentos.
Detección avanzada del punto de máxima potencia en condiciones de sombra parcial - Si hay sombra parcial, puede haber dos o más puntos de máxima potencia en la curva de potencia-tensión. Los MPPT convencionales suelen seleccionar un MPP local, que no necesariamente es el MPP óptimo. El innovador algoritmo de SmartSolar maximizará siempre la recogida de energía seleccionando el MPP óptimo.
3.9. Función de cambio de frecuencia
Cuando hay inversores FV externos conectados a la salida del inversor, el exceso de energía solar se usa para recargar las baterías . Una vez que se alcance la tensión de absorción de la batería, la corriente de carga se reducirá subiendo la frecuencia de salida. Este cambio de frecuencia es automático y no necesita configuración del Multi RS Solar, aunque el inversor FV CA puede necesitar ajustes adicionales.
Esta opción se utiliza para proteger a la batería de la sobrecarga.
El Multi RS Solar no permite cargar por completo la batería desde un inversor FV CA hasta el 100 % del estado de carga.
Esta es una medida de seguridad para evitar sobrecargar la batería cuando la salida FV CA no puede ajustarse lo suficientemente rápido para evitar el apagado del sistema, de modo que cuando se cargue desde FV CA, quede algo de capacidad en la batería para absorber ese excedente.
Para completar una carga con energía solar, conecte la FV al cargador solar MPPT interno o a otro MPPT CC.
3.10. Inversor de alta potencia
Potencia pico elevada - el inversor puede proporcionar una potencia de salida CA máxima hasta un pico de 9000 W o 50 A CA durante 3 segundos. Esto ayuda al buen funcionamiento en el arranque del motor y con otras cargas con demanda pico.
Salida de potencia continua, con apoyo solar - La potencia de salida continua a 25 ºC de temperatura ambiente y con 52 VCC, es de 5300 W. Cuando se combina con energía solar del MPPT integrado esto aumenta aproximadamente un 10 % hasta 5800 W.
Conexiones FV aisladas para más seguridad - El aislamiento galvánico completo entre FV y las conexiones de la batería proporcionan seguridad adicional a todo el sistema.
Protegido de la temperatura - Protección de sobretemperatura y reducción de potencia en caso de alta temperatura.
3.11. Interfaces y comunicaciones
Puerto VE.Direct y dos puertos VE.Can
El solo admite una conexión de datos a un dispositivo GX (por ejemplo, Cerbo GX) a través del puerto VE.Can y no del puerto VE.Direct. El puerto VE.Direct puede usarse para conectar un GlobalLink 520 para la monitorización de datos a distancia o la mochila USB a VE.Direct para el acceso a VictronConnect desde un ordenador con Windows.
Pantalla del dispositivo
Una pantalla LCD de 4 líneas con retroiluminación que muestra información operativa como niveles de la batería, rendimiento solar e iconos del sistema.
Conector I/O del usuario:
Entrada auxiliar 1, 2
Relé programable
Sensor de tensión de la batería (Vsense)
Sensor de temperatura de la batería (Tsense)
H remoto y L remoto - Configurable
Bluetooth Smart integrado
La solución inalámbrica para configurar, supervisar y actualizar el controlador con un teléfono inteligente, una tableta u otro dispositivo Apple o Android compatible.
Configuración y seguimiento con VictronConnect
Haga los ajustes con la aplicación VictronConnect. Disponible para dispositivos iOS y Android y ordenadores macOS y Windows. Se necesita un accesorio VE.Direct a USB para los sistemas Windows. Introduzca VictronConnect en la casilla de búsqueda de nuestro sitio web y consulte la página de descargas de VictronConnect para más información.
 |
3.12. Cargador de batería
Las baterías pueden cargarse con energía solar utilizando el controlador solar MPPT integrado, una fuente de CA compatible conectada a la entrada CA, o un inversor de red FV CA conectado a la salida de CA. El MPPT integrado tiene un límite de potencia de 6000 W total - 3000 W per tracker. Si se conecta un inversor de red FV adicional (máximo 5000 W), la corriente de carga total máxima queda limitada a 100 A. La corriente de carga máxima de 100 A se reduce si la tensión de la batería supera los 60 V. El instalador también puede definir un valor de corriente de carga máxima personalizado en VictronConnect. Si se usa un inversor de red FV, la batería solo se cargará hasta el 95 % aproximadamente.
El algoritmo de carga es el mismo que el de los controladores solares BlueSolar MPPT. Aporta parámetros predefinidos de la batería integrados y permite que el modo experto defina parámetros de carga adicionales.
3.12.1. Baterías de plomo-ácido
Algoritmo de carga adaptable de 4 etapas: carga inicial – absorción – flotación – almacenamiento
El sistema de gestión de baterías variable activado por microprocesador puede ajustarse a distintos tipos de baterías. La función variable adapta automáticamente el proceso de carga al uso de la batería.
La cantidad de carga correcta: tiempo de absorción variable
En caso de una ligera descarga de la batería, la absorción se reduce para evitar sobrecargas y una formación excesiva de gases. Después de una descarga profunda, el tiempo de absorción se amplía automáticamente para cargar la batería completamente.
Prevención de daños por un exceso de gaseado: el modo BatterySafe
Si, para cargar una batería rápidamente, se ha elegido una combinación de alta corriente de carga con una tensión de absorción alta, se evitará que se produzcan daños por exceso de gaseado limitando automáticamente el ritmo de incremento de tensión una vez se haya alcanzado la tensión de gaseado.
Menor envejecimiento y necesidad de mantenimiento cuando la batería no está en uso: el modo de almacenamiento
El modo de almacenamiento se activa cuando la batería no ha sufrido ninguna descarga en 24 horas. En el modo de almacenamiento, la tensión de flotación se reduce a 2,2 V/celda para minimizar el gaseado y la corrosión de las placas positivas. Una vez a la semana, se vuelve a subir la tensión a nivel de absorción para “ecualizar” la batería. Esta función evita la estratificación del electrolito y la sulfatación, las causas principales del fallo prematuro de las baterías.
Sonda de tensión de la batería: la tensión de carga adecuada
La pérdida de tensión debido a la resistencia del cable puede compensarse utilizando la sonda de tensión para medir la misma directamente en el bus CC o en los terminales de la batería.
Para compensación de la tensión y la temperatura de la batería
El sensor de temperatura (suministrado con el producto) sirve para reducir la tensión de carga cuando la temperatura de la batería sube. Esto es muy importante para las baterías sin mantenimiento que de otro modo se secarían por sobrecarga.
3.12.2. baterías Li-Ion
Baterías Lithium Battery Smart de Victron
Si se utilizan baterías Lithium Battery Smart de Victron, el sistema deberá cablearse con un BMS Victron compatible.
Lynx Smart BMS - Este BMS se recomienda cuando también se utiliza un dispositivo GX en el sistema. Se conecta a través de la interfaz de bus VE.Can. Tenga en cuenta que si utiliza este BMS debe ajustar el Modo Remoto a REMOTE ON/OFF cuando ponga en marcha el producto en VictronConnect.
SmallBMS - Este BMS se conecta con los contactos de permitir la carga y permitir la descarga desde el smallBMS de Victron al puerto de conexión I/O. Nota: si utiliza este BMS, al poner en marcha el producto en VictronConnect configúrelo como “Remote mode: 2-wire BMS” (Modo remoto: BMS de dos cables).
Baterías de litio BMS-Can compatibles
Se pueden usar baterías de litio BMS-Can compatibles con Multi RS Solar, sin embargo, es necesario que esas baterías se conecten mediante el puerto BMS-Can del dispositivo GX (como el Cerbo GX) y no a la interfaz de comunicaciones del Multi RS Solar directamente. Véase la Guía de compatibilidad de baterías Victron para información más específica.
3.12.3. Más información sobre baterías y carga de baterías
Nuestro libro “Energía ilimitada” ofrece más información sobre baterías y carga de baterías y puede conseguirse gratuitamente en nuestro sitio web: https://www.victronenergy.com.es/support-and-downloads/technical-information.
Para más información sobre carga variable, le rogamos que consulte el apartado Información técnica general de nuestro sitio web.
Victron ofrece un completo programa de formación online a través del portal web https://www.victronenergy.com.au/information/training. Debería ser imprescindible que los diseñadores e instaladores de sistemas completaran esta formación, que se acredita con un certificado.
3.13. Opciones de instalación
Carga variable en tres fases
El controlador de carga está configurado para llevar a cabo un proceso de carga en tres fases: carga inicial - absorción - flotación.
También se puede programar una carga de ecualización periódica.
Carga inicial- Durante esta etapa, el controlador suministra tanta corriente de carga como le es posible para recargar las baterías rápidamente.
Absorción - Cuando la tensión de la batería alcanza la tensión de absorción predeterminada, el controlador cambia a modo de tensión constante. Cuando la descarga es superficial, la fase de absorción se acorta para así evitar una sobrecarga de la batería. Después de una descarga profunda, el tiempo de carga de absorción aumenta automáticamente para garantizar una recarga completa de la batería.
Además, el periodo de absorción también se detiene cuando la corriente de carga disminuye a menos de 2 A.
Flotación - Durante esta fase se aplica tensión de flotación a la batería para mantenerla completamente cargada.
Sensor externo de temperatura y de tensión opcional
Conexiones cableadas disponibles para sensores de tensión y de temperatura de la batería. El cargador solar usa estas mediciones para optimizar sus parámetros de carga. La precisión de los datos que transmite mejora la eficiencia de carga de la batería y prolonga su vida útil.
Smart Battery Sense y otras opciones de red VE.Smart no son compatibles actualmente.
Interruptor remoto on-off
En el caso de que se seleccione batería de litio, la función L remota opera como “permitir la carga” y la función H remota opera como “permitir la descarga”. Use smallBMS para el RS con baterías de litio de Victron.
Relé programable
Se puede programar (con un teléfono inteligente) para activar una alarma u otros eventos.
3.14. Limitaciones
El ESS completo no es compatible
El aún no admite todos los códigos de red, por lo que no es totalmente compatible con ESS en todas las instalaciones. Revise el tema de características del ESS para más información.
Nota: Para el funcionamiento aislado y para evitar la inyección de la red o el generador, el modo del ESS debe fijarse en “Mantener las baterías cargadas”.
Los asistentes y los controles avanzados no son compatibles.
El Multi RS Solar no aceptará la programación de asistentes VE.Configure. La personalización y los controles están actualmente limitados a lo que aparece en los ajustes del Multi RS Solar de VictronConnect. Puede usar el modo demo del Multi RS Solar de VictronConnect para ver qué opciones hay disponibles en este momento. Esperamos que con el tiempo se incorpore una funcionalidad de control similar.
Las unidades en paralelo no son compatibles.
El Multi RS Solar no admite la sincronización de ondas sinusoidales de salida CA entre unidades en paralelo. Aún no se sabe si la actual revisión de hardware podrá aceptar configuraciones en paralelo a través de una futura actualización de firmware.
Limitaciones de la máxima potencia de carga
El Multi RS Solar de doble rastreador puede cargar las baterías desde tres fuentes, entrada CA, MPPT Solar CC y una salida de CA con un inversor FV CA.

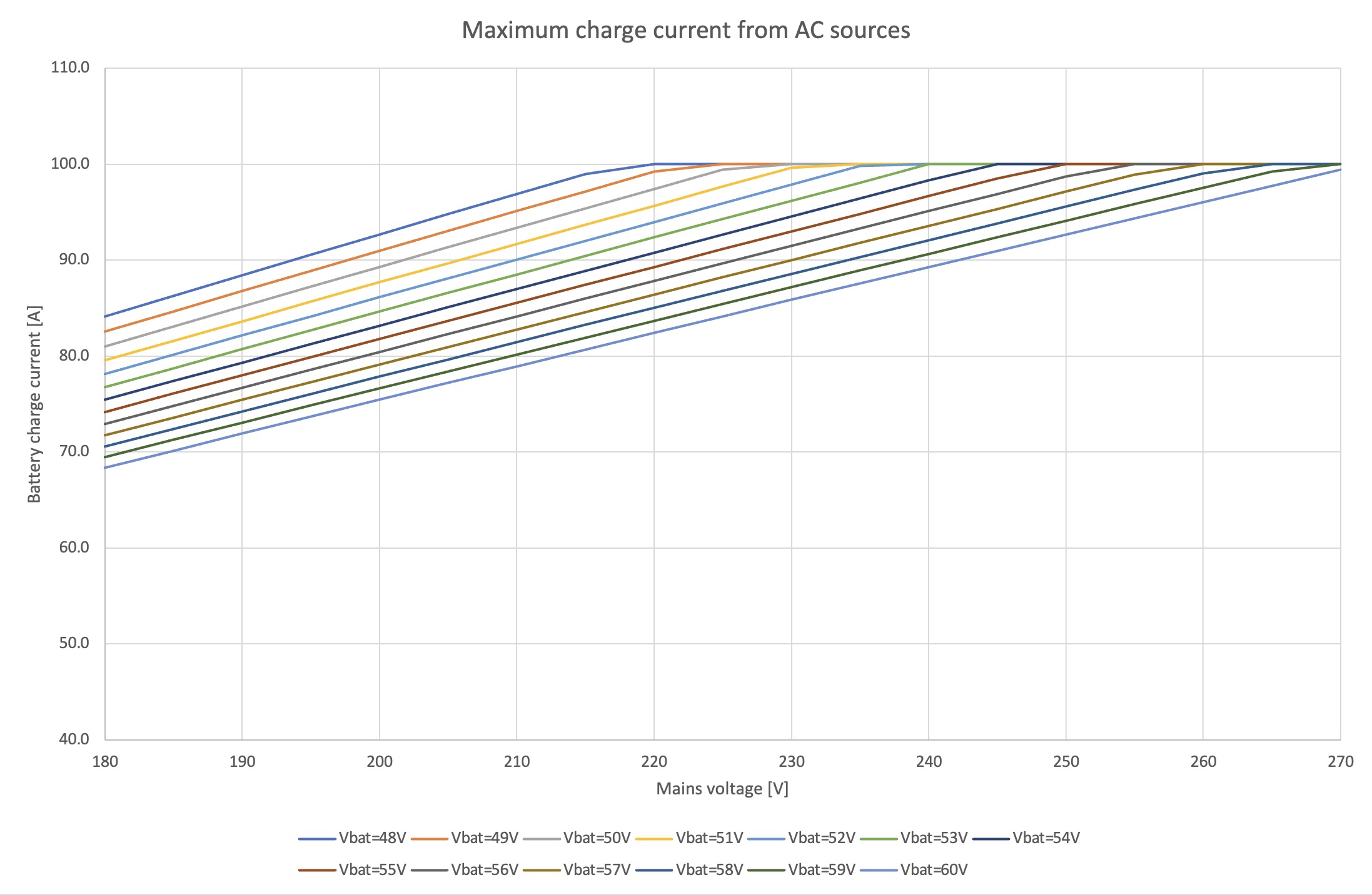

El máximo desde fuentes CA es de 88 A CC a 230 VCA y 57,6 VCC. Para otras tensiones, véase el siguiente gráfico.
El máximo desde un rastreador MPPT CC es de 6 kW total, 3 kW por rastreador para el modelo con dos rastreadores. Para el modelo con un solo rastreador (descatalogado), el máximo es 4 kW.
El máximo combinado total es de 100 A CC
La corriente de carga máxima variará en función de la tensión de la batería y de la tensión de entrada CA.
Por ejemplo, un rango de variación normal de la corriente de salida es de 100 A a 48 VCC/180 VCC hasta 67 A a 60 VCC/180 VCA.
La salida puede reducirse por debajo de estas especificaciones de corriente de carga máxima debido a la temperatura ambiente o el flujo de aire, y esto entraría dentro del comportamiento normal.
La salida AC2 no puede programarse ni controlarse con relé.
La salida AC2 está conectada con cable internamente a la entrada CA. No hay un interruptor de contacto de relé interno que pueda desconectar o volver a conectar mediante programación. Tampoco hay un retardo desde que se conecta la entrada de CA hasta que fluye a través de la salida AC2.
