8. Apéndice
8.1. Apéndice A: Descripción de las conexiones

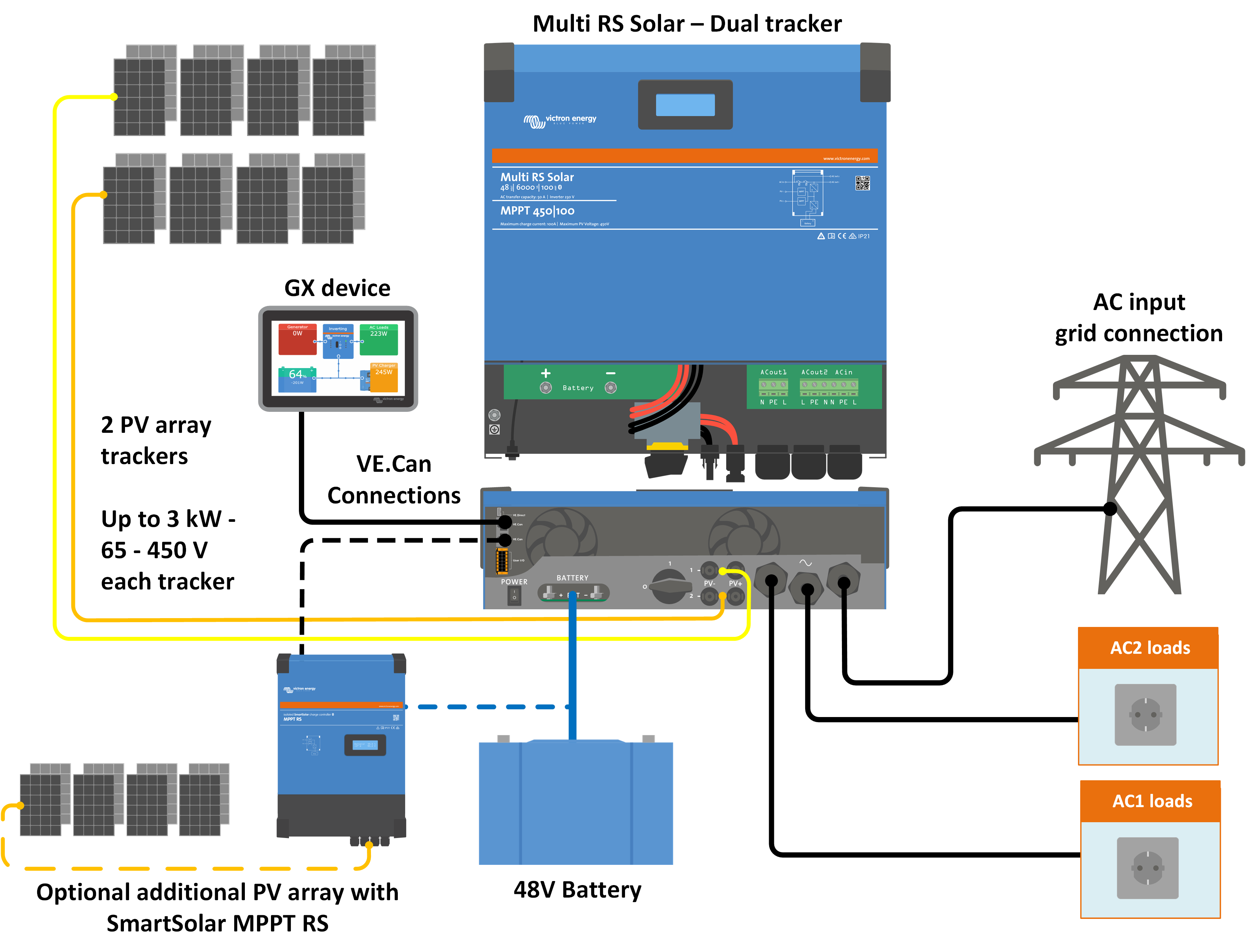

![Parte frontal del Multi RS Solar](image/164bf7667a82da.png)
![Parte inferior del Multi RS Solar](image/164bf7666ad58b.png)
El conector I/O del usuario se sitúa en la parte inferior izquierda de la zona de conexión, el diagrama muestra tres perspectivas. Parte izquierda - Parte superior - Parte derecha
Número | Conexión | Descripción |
---|---|---|
1 | Relay_NO | Conexión Normalmente abierta del relé programable |
2 | AUX_IN - | Negativo común para entradas auxiliares programables |
3 | AUX_IN1+ | Conexión positiva de la entrada auxiliar programable 1 |
4 | AUX_IN2+ | Conexión positiva de la entrada auxiliar programable 2 |
5 | REMOTE_L | Conector On/Off remoto bajo |
6 | REMOTE_H | Conector On/Off remoto alto |
7 | RELAY_NC | Conexión Normalmente cerrada del relé programable |
8 | RELAY_COM | Negativo común del relé programable |
9 | TSENSE - | Negativo del sensor de temperatura |
10 | TSENSE + | Positivo del sensor de temperatura |
11 | VSENSE - | Negativo del sensor de tensión |
12 | VSENSE + | Positivo del sensor de tensión |

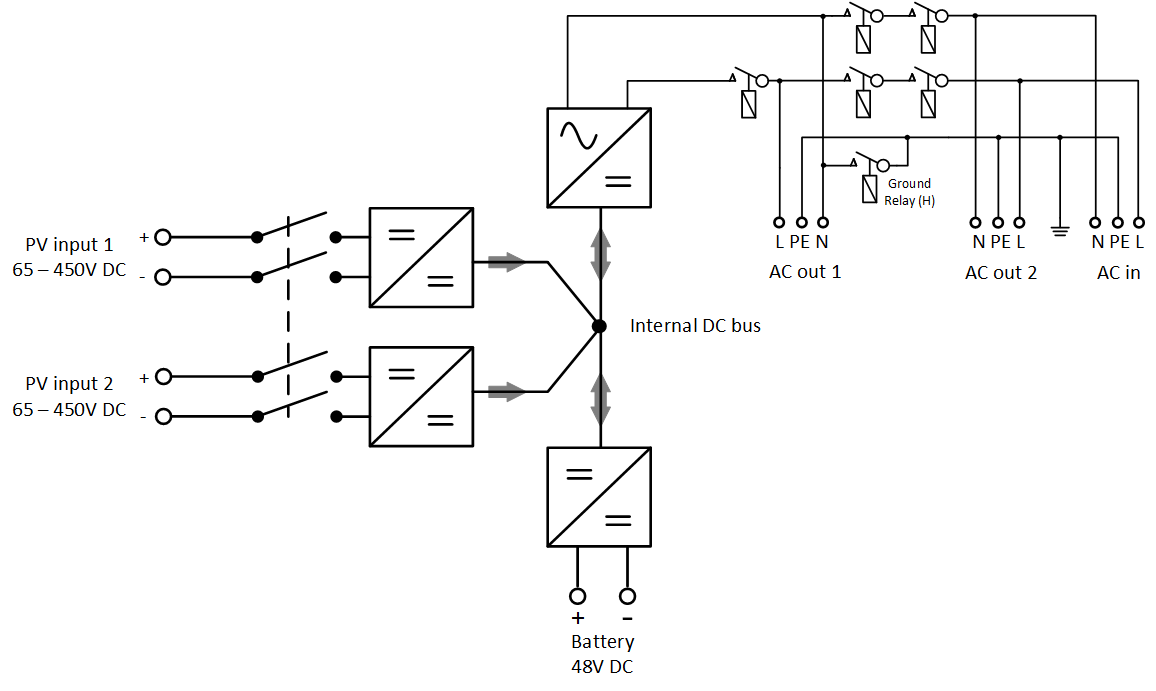

8.2. Apéndice B: Diagrama de bloques
![Multi RS Solar](image/164bf7667b565e.png)

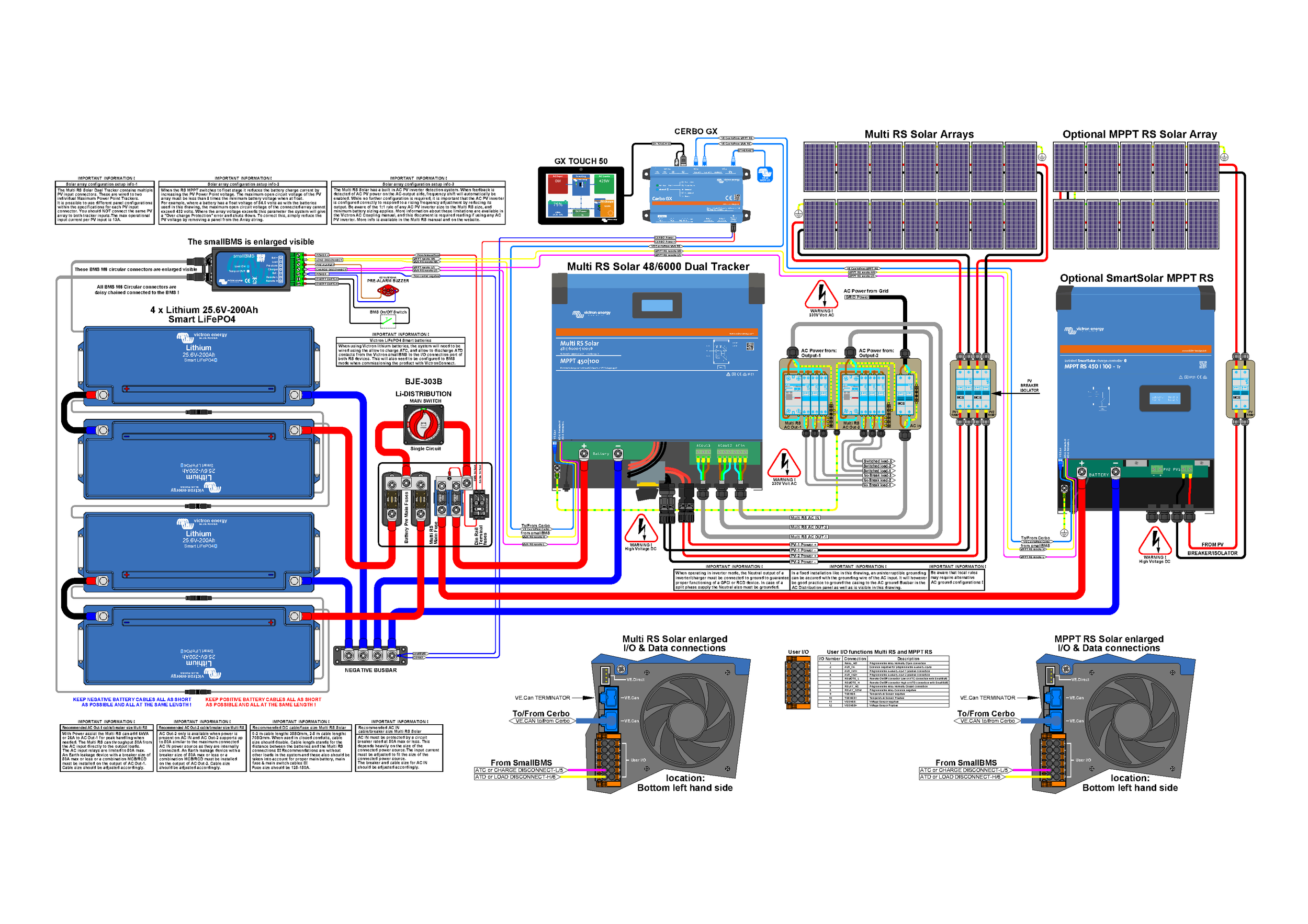

8.3. Apéndice C: Ejemplo de diagrama de cableado
![Multi_RS_2_tracker-diagram.pdf](image/164bf7667e498e.png)

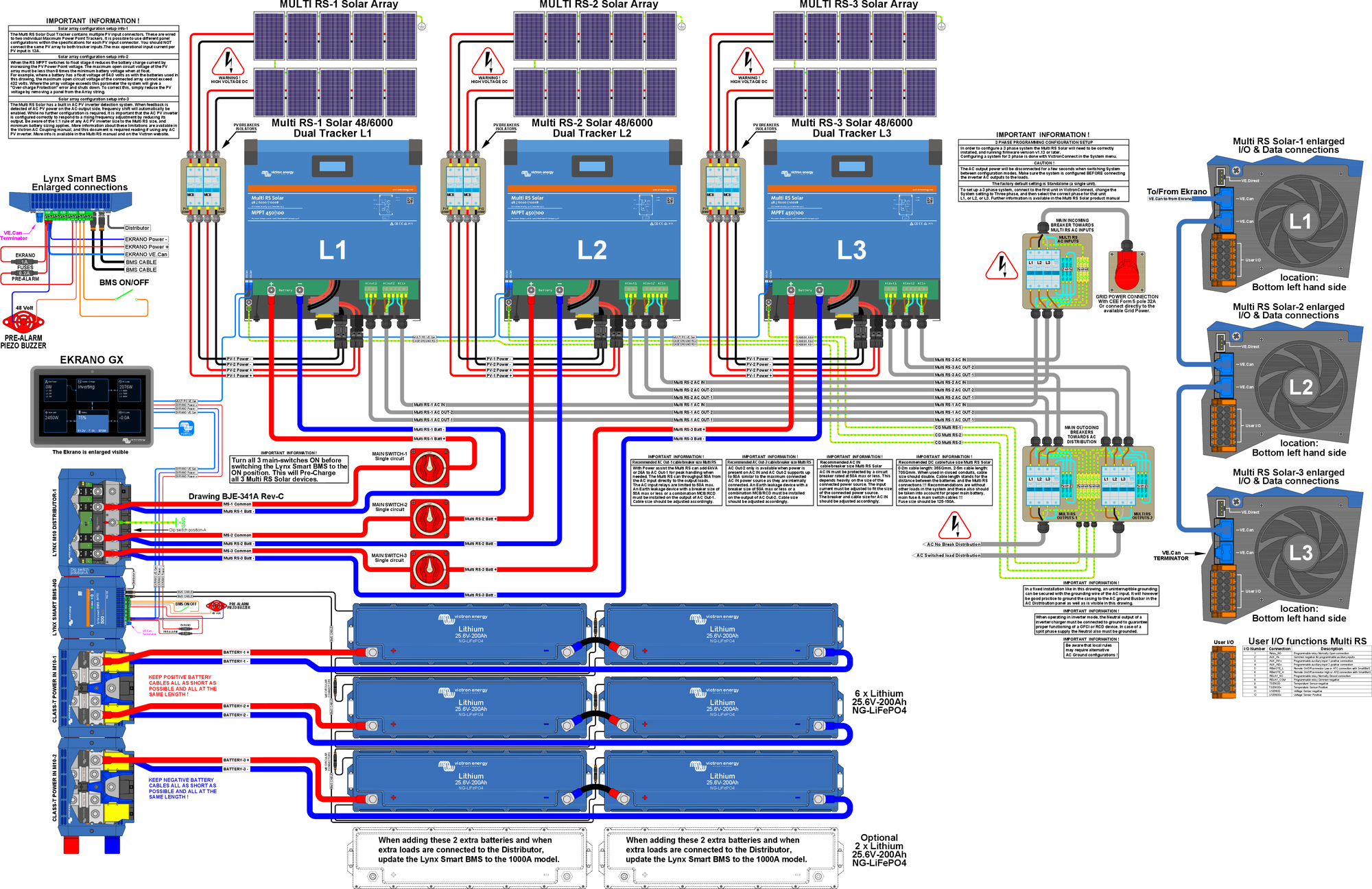

![Diagrama completo de cableado de Multi RS Solar](image/164bf76681cb9f.png)
Puede consultar aquí los diagramas de mayor resolución y más actualizados https://www.victronenergy.com.es/inverters-chargers/multi-rs-solar#system-schematic

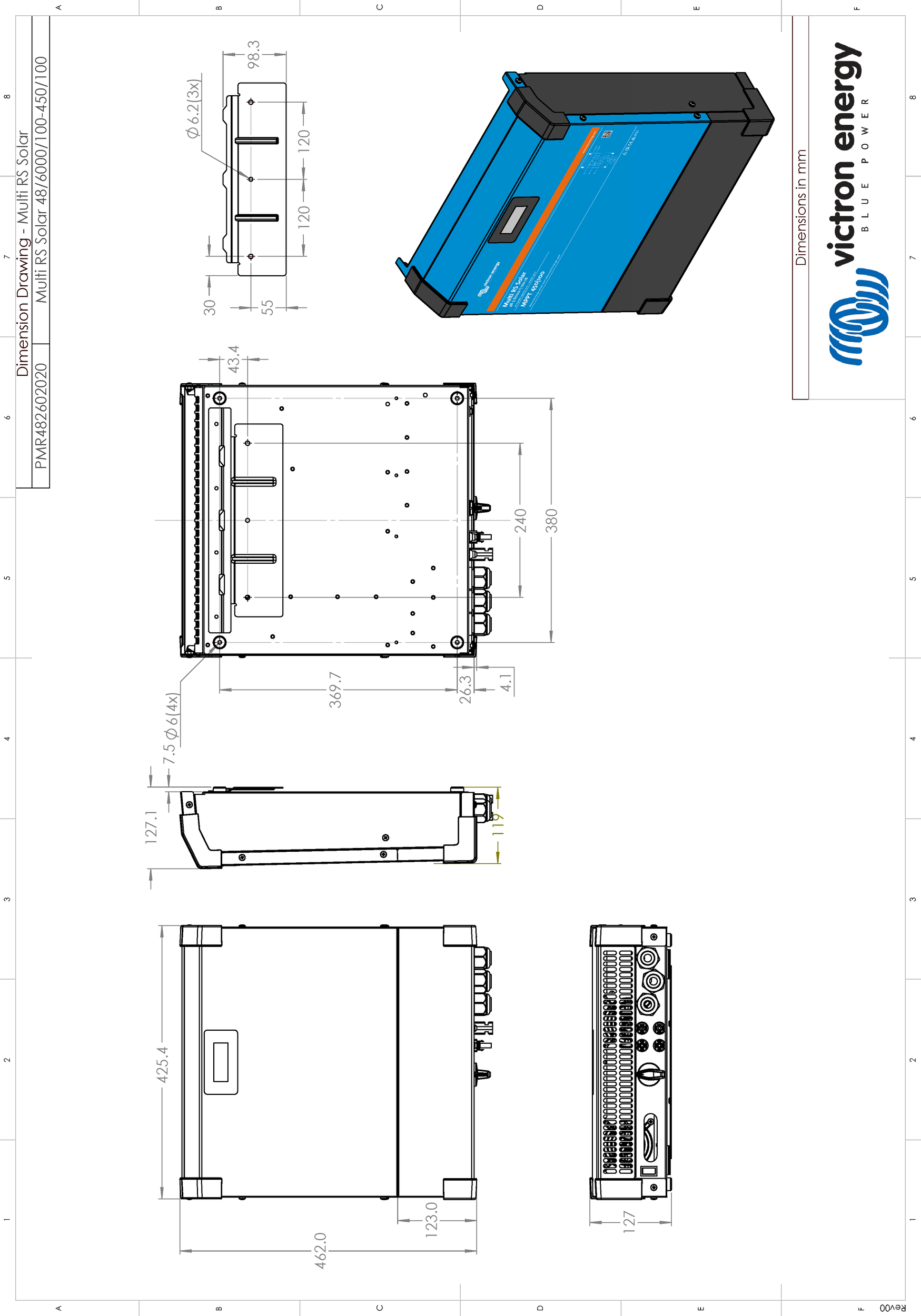

8.4. Apéndice D: Dimensiones
![Multi RS Solar](image/164bf7668a8990.png)
