Multi RS Solar

Förutom den normala avbrottsfria utgången(AC-out-1), finns en hjälputgång (AC-out-2) tillgänglig som kopplar bort sin belastning i händelse av endast batteridrift. Exempel: en elektrisk varmvattenberedare som endast får fungera om AC-ingången är tillgänglig. Det finns flera tillämpningar för AC-out-2

Produkten kan leverera en enorm laddningsström. Detta innebär tung belastning för AC-ingången. Därför kan en maxström ställas in. Produkten tar sedan hänsyn till andra kraftanvändare och använder endast ström som räknas som ”överskott” för laddning.

Denna funktion tar PowerControl-principen till ytterligare en nivå och gör det möjligt för produkten att komplettera den alternativa källans kapacitet. Eftersom toppeffekt ofta endast krävs under en begränsad period, kommer produkten att säkerställa att otillräcklig AC-ingångsström omedelbart kompenseras med ström från batteriet. När belastningen minskar, används överskottsströmmen för att ladda upp batteriet.

The Multi RS can provide throughput of up to 50 A to the loads. The AC input relays are limited to 50 A (Multi RS - 2 tracker), and the inverter can contribute up to 25 A continuous at best conditions (when it gets hotter this figure will be reduced).

Effekten kommer antingen från batteriet och/eller DC-solcellsväxelriktaren (DC-solcellseffekten måste också gå genom växelriktaren innan den når AC-belastningarna)

Alla programmerbara inställningar för den här produkten kan ändras med antingen en mobiltelefon eller dator (Windows kräver VE.Direct till USB-dongle), genom att använda den kostnadsfria VictronConnect-programvaran som finns tillgänglig på din enhets Appstore, eller www.victronenergy.com.

Produkten är utrustad med ett programmerbart relä. Reläet kan programmeras för olika tillämpningar, exempelvis som ett startrelä.

Produkten är utrustad med två analoga/digitala ingångs-/utgångsportar.

Dessa portar kan användas till många olika ändamål. Ett användningsområde är för kommunikation med ett BMS-system på ett litiumjonbatteri.

Se bilaga.

Den ideala lösningen när produkten ingår i ett hybridsystem (AC-ingång, växelriktare/laddare, lagringsbatteri och alternativ energi). Den inbyggda batteriövervakaren kan ställas in för att öppna eller stänga reläet.

Enastående effektivitet för växelriktare/laddare - Maximal effektivitet på 96 %. Växelriktaren är skyddad mot kortslutning och överhettning, vare sig det beror på överbelastning eller hög omgivningstemperatur.

Ultrasnabb Maximum Power Point Tracking (MPPT) - Särskilt i molnig väderlek när ljusintensiteten växlar hela tiden kommer en snabb MPPT-algoritm att förbättra energiupptagningen med upp till 30 % jämfört med PWM-laddningsregulatorer och med upp till 10 % jämfört med långsammare MPPT-regulatorer.

Avancerad Maximum Power Point Detection i händelse av partiell skuggning - Om partiell skugga förekommer kan två eller flera maximala effektpunkter förekomma på effekt-spänningskurvan. Traditionella MPPT-enheter har en tendens att låsa mot en lokal MPP, vilket kanske inte är den optimala MPP-enheten. Den innovativa SmartSolar algoritmen maximerar alltid energiupptagningen genom att låsa mot en optimal MPP.

När externa solcellsväxelriktare är kopplade till växelriktarens utgång används överskottsenergin till att ladda batterierna. När batteriet har uppnått sin absorptionsspänning minskar laddningsströmmen genom att höja utgångsfrekvensen. Det här frekvensskiftet ske automatiskt och kräver ingen konfigurering av Multi RS Solar, även om AC solcellsväxelriktaren kan behöva ytterligare konfigurering.

Denna funktion används för att skydda batteriet mot överladdning och solcellsassistans.

Multi RS Solar tillåter inte fullständigt laddning av batteriet från en AC solcellsväxelriktare till 100 % laddningsstatus.

Det är en säkerhetsfunktion för att förhindra att batteriet överladdas när utgången på AC-solcellsväxelriktaren inte kan justeras snabbt nog för att förhindra en systemnedstängning, så vid laddning från AC-solcellsväxelriktaren finns det lite kapacitet kvar i batteriet för att absorbera det här överskottet.

Anslut solcellsväxelriktaren till den interna MPPT-solcellsladdaren eller en annan DC_MPPT för att slutföra en fullständig laddning från solceller.

Hög toppeffekt - Växelriktaren klarar av att leverera en maximal AC-utgångseffekt upp till en topp på 9 000 W eller 50 A AC i tre sekunder. Detta möjliggör en smidig drift vid motorstart och andra krävande belastningar.

Kontinuerlig effektutgång, med solcellshöjning - Kontinuerlig utgångseffekt vid 25 °C i omgivning, vid 52 VDC, är 5 300 W. Detta ökar med ungefär 10 % till 5 800 W när den kombineras med solcellsenergin från den inbyggda MPPT:n.

Isolerade solcellsanslutningar för ytterligare säkerhet - En komplett galvanisk isolering mellan solceller och batterianslutningar ger ytterligare övergripande systemsäkerhet.

Temperaturskyddad - Skydd mot övertemperatur och effektminskning vid hög temperatur.

VE.Direct-port och två VE.Can-portar

Multi RS Solar stödjer endast en dataanslutning till en GX-enhet (ex. Cerbo GX) via VE.Can-porten och inte VE.Direct-porten. VE.Direct-porten kan användas för att ansluta en GlobalLink 520 för fjärrstyrd dataövervakning, eller USB till VE.Direct-dongle för VictronConnect-åtkomst på en Windows-dator.

Enhetsskärm

En 4-raders LCD-skärm med bakgrundsbelysning visar driftinformation såsom batterinivåer, solcellsproduktion och systemikoner.

Användarens I/O-kontakt

Inbyggd Bluetooth Smart

Den trådlösa lösningen för att ställa in, övervaka och uppdatera regulatorn genom att använda Apple- och Android-smarttelefoner, surfplattor eller andra kompatibla enheter.

Konfigurera och övervaka med VictronConnect

Konfigurera med appen VictronConnect. Finns tillgänglig för iOS, Android-enheter samt för macOS- och Windows-datorer. Ett VE.Direct till USB-tillbehör krävs för Windows-system, ange VictronConnect i sökfältet på vår hemsida och se nedladdningssidan för VictronConnect för mer information.

Batterierna kan laddas med solenergi med den inbyggda MPPT-solcellsregulatorn, en kompatibel AC-källa kopplad till AC-ingången, eller en AC-solcellsnätväxelriktare kopplad till AC-utgången. Den inbyggda MPPT:n har en strömbegränsning på 6000 W total - 3000 W per tracker. Om ytterligare en solcellsnätväxelriktare ansluts (max. 5 000 W) är den högsta laddningsströmmen begränsad till 100 A. Den högsta laddningsströmmen på 100 A minskar om batterispänningen överstiger 60 V. En installatör kan även anpassa gränsen för högsta laddningsström i VictronConnect. Om du använder en solcellsnätväxelriktare laddar den endast till ~95 %.

Laddningsalgoritmen är den samma som för BlueSolar MPPT-solcellsregulatorer. Det innebär förinställda parametrar för det inbyggda batteriet och gör det möjligt att ställa in ytterligare laddningsparametrar i expertläge.

Anpassningsbar trestegsladdning

Laddningsregulatorn är konfigurerad för en laddningsprocess i tre steg: Bult - Absorption - Float.

Även en vanlig utjämningsladdning kan programmeras.

Bulk- Under detta steg levererar regulatorn så mycket laddningsström som möjligt för att snabbt ladda batterierna.

Absorption - När batterispänningen når absorptionsspänningsinställningen, växlar regulatorn till konstant spänningsläge. När enbart mindre urladdningar förekommer, hålls absorptionstiden nere för att förhindra överladdning av batteriet. Efter en djup urladdning ökas absorptionstiden automatiskt för att säkerställa att batteriet laddas upp fullständigt.

Dessutom avslutas även absorptionstiden när laddningsströmmen minskar till under 2 A.

Float - I detta steg appliceras floatspänningen på batteriet för att hålla det fulladdat.

Extern spänning- och temperatursensor (tillval).

Kabelanslutningar finns tillgängliga för batterispänning- och temperaturkontroll. Solcellsladdaren använda dessa mätningar för att optimera dess laddningsparametrar. Datans exakthet förbättrar batteriladdningseffektiviteten och förlänger batteriets livstid.

Smart Battery Sense och andra VE.Smart Networking-funktioner stöds för närvarande inte.

Fjärrstyrd av/på ingång

Fjärr L fungerar som ”tillåt laddning” om man väljer litiumbatteri och Fjärr H fungerar som ”tillåt urladdning”. Använd smallBMS för RS med Victrons litiumbatterier.

Programmerbart relä

Kan programmeras (med en smarttelefon) att öppnas eller stängas vid larm eller andra händelser.

ESS stöds inte helt

Multi RS Solar stödjer ännu inte alla nätkoder och stödjer därför inte heller helt ESS-installationer än. Se inlägg om ESS-funktioner för mer information.

Obs: ESS-läget ska vara inställt på ”Hålla batterierna laddade” för icke-nätansluten drift och för att förhindra nät- eller generatorinmatning.

Assistenter och avancerad styrning stöds inte

Multi RS Solar stödjer inte programmering av VE-Configure-assistenter. Anpassning och styrning är för närvarande begränsade till det som visas i inställningarna för Multi RS Solar i VictronConnect. Du kan använda Multi RS Solar demoläge i VictronConnect för att se vilka funktioner som finns tillgängliga för närvarande. Vi förväntar oss att ytterligare liknande styrningsfunktioner kommer att läggas till med tiden.

Parallella enheter stöds inte

Multi RS Solar stödjer inte synkronisering av sinusvågor från AC-utgången mellan parallella enheter. Det är fortfarande okänt om den nuvarande maskinvaran kommer att kunna stödja parallella konfigureringar via en framtida uppdatering av den fasta programvaran.

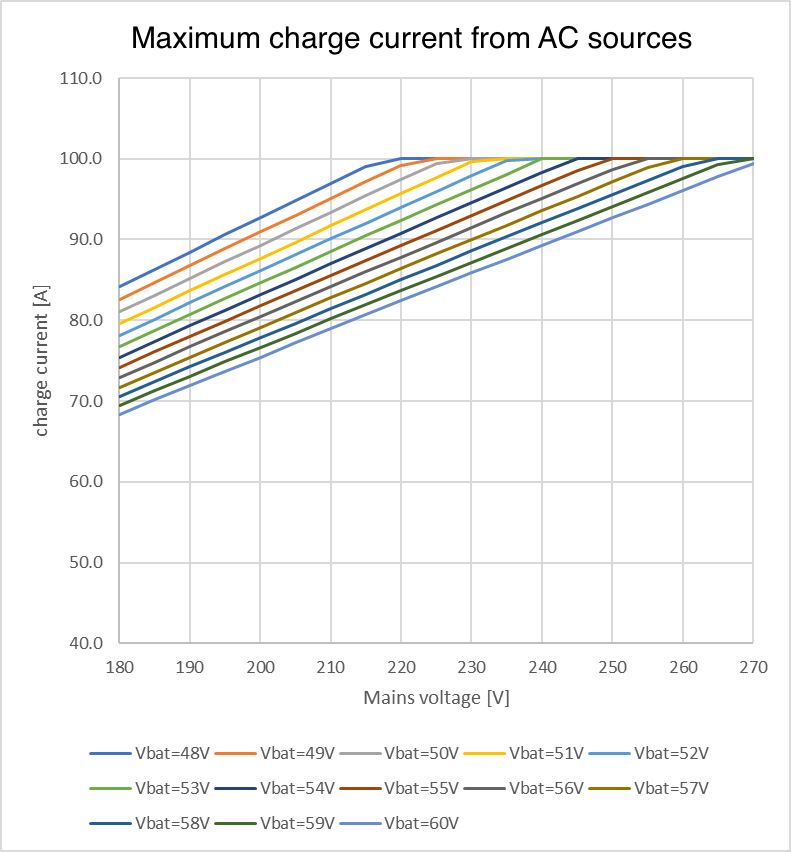

Begränsningar av maximal laddningseffekt

Multi RS Solar dual tracker kan ladda batterierna från tre källpor, AC-ingång, DC Solar MPPT och AC-utgång med AC-solcellsväxelriktare.

Den högsta laddningsströmmen varierar beroende på batterispänningen och AC-ingångsspänningen.

En vanlig variationsintervall för utgångsströmmen är exempelvis 100 A vid 48 VDC/180 VAC till 67 A vid 60 VDC/180 VAC.

Det är normalt beteende att utgången kan sjunka under de här specifikationerna för högsta laddningsström på grund av omgivningstemperatur och luftflöde.

AC2-utgången är inte programmerbar eller relästyrd.

AC2-utgången är internt fast kopplad till AC-ingången. Det finns ingen intern reläkontaktbrytare som kan koppla ifrån, eller återkoppla den via programmering. Det finns heller ingen fördröjning från när AC-ingången är ansluten till när den flyter igenom till AC2-utgången.
