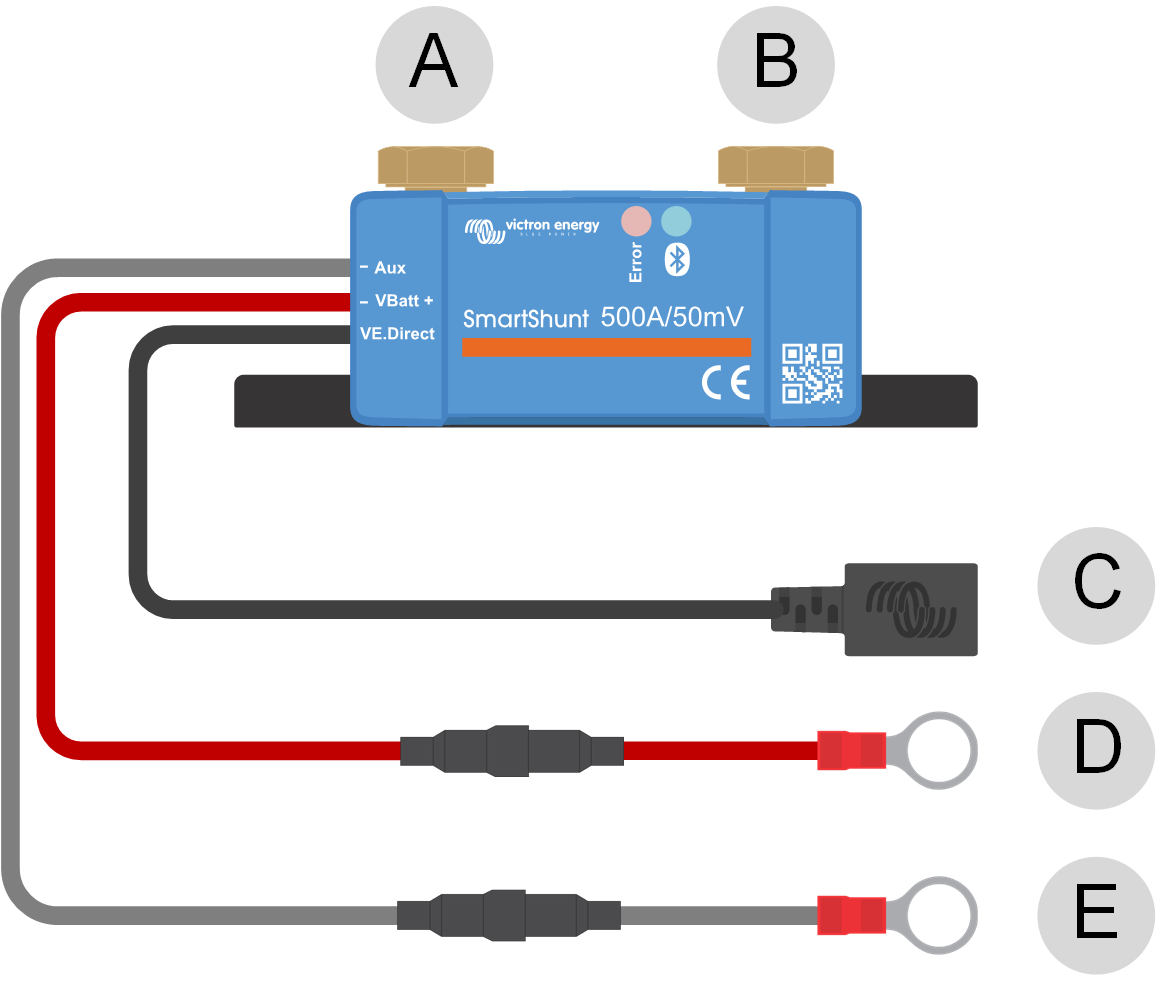

Manual - SmartShunt IP65

SmartShunt har två hål på 5,5 mm för montering och de är belägna på botten av enheten. Hålen kan användas för att skruva eller bulta fast SmartShunt på en hård yta (skruvar ingår ej).

Se dimensionsritningen i bilagan till denna manual för exakt placering av monteringshålen.

Bild ovanifrån på Smartsthunt IP65 som visar monteringshålen och en sidobild av Smartshunt som visar monteringsalternativ.

Kopplingsprocess:

Batteriövervakaren är nu påslagen. .

Batteriövervakaren måste konfigureras för att bli fullständigt operativ, se kapitlet Konfigurering.

Om batteriövervakaren ska användas för att övervaka ett andra batteri, batteribankens mittzon eller batteritemperatur, se då en av de 3 följande styckena om hur du gör detta och gå sedan till kapitlet Konfigurering.

Grundläggande installation av batteiövervakare.

Utöver den omfattande övervakningen av den huvudsakliga batteribanken kan även en andra parameter övervakas. Det kan vara en av följande:

Det här avsnittet beskriver hur du ska koppla Aux-terminalen för de tre möjliga ovan nämnda alternativen.

3.5.1. Aux-koppling för övervakning av spänningen från ytterligare ett batteri

Använd för att övervaka spänningen hos ett andra batteri, såsom ett start- eller hjälpbatteri.

Kopplingsprocess:

1. Säkerställ att det andra batteriets negativa pol är anslutet till LOAD MINUS sidan på shunten.

2. Koppla M10-öglan på den grå Aux-kabeln med säkring till det andra batteriets positiva pol.

Batteriövervakare med extra sekundär batteriövervakning.

3.5.2. Aux-koppling för övervakning av en batteribanks mittzon

För användning med en batteribank som består av flera batterier som kopplas i serie eller serie/parallellt för att skapa en 24 V eller 48 V batteribank.

Kopplingsprocess:

1. Koppla M10-öglan på den grå Aux-kabeln till mittzonens positiva pol.

Se kapitlet Spänningsövervakning mittzonför mer information om övervakning av mittzonen och för ytterligare diagram om ledningsdragning för mittzonsbatteribank.

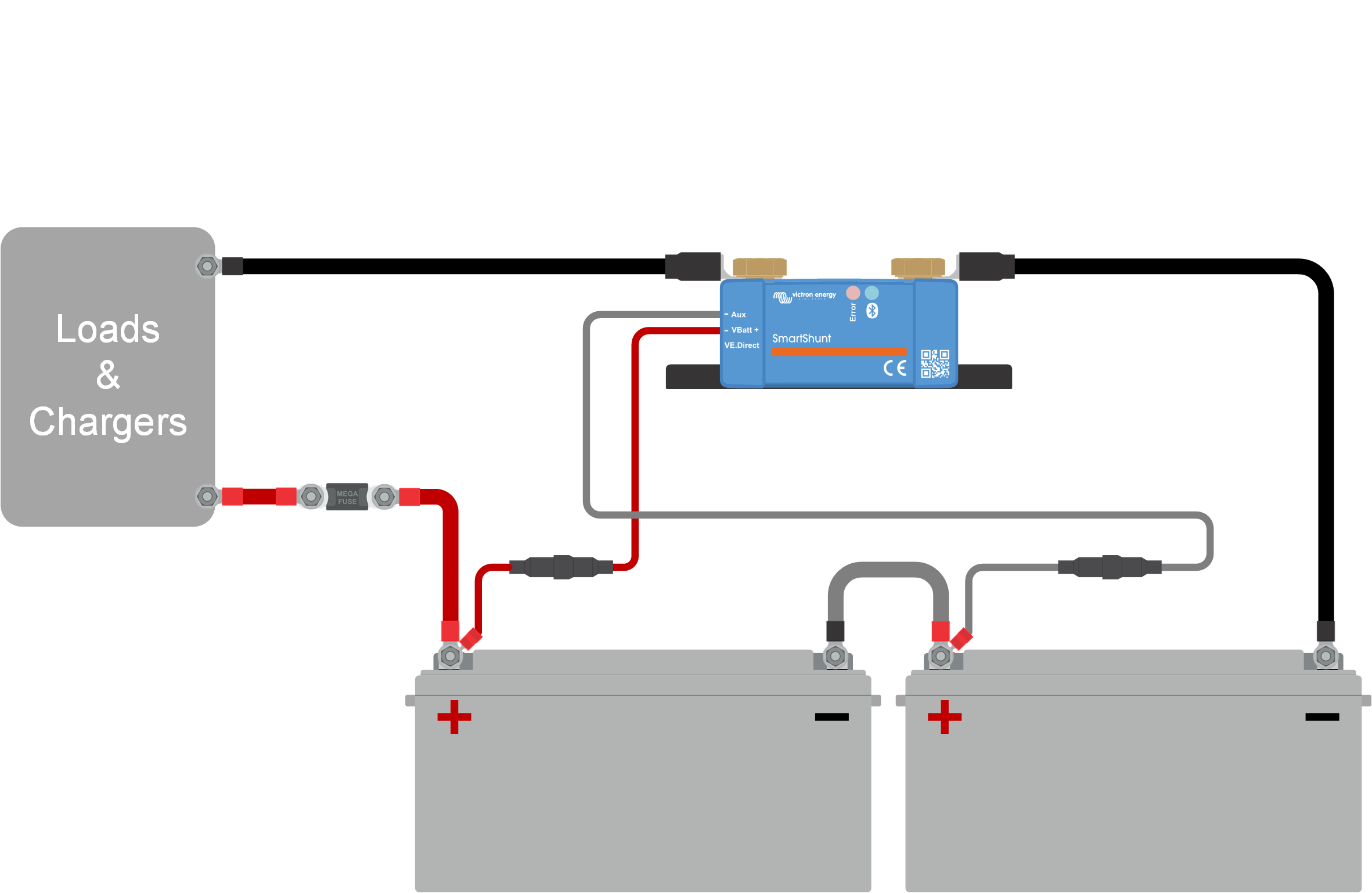

Batteriövervakare med extra övervakning av mittzonen.

3.5.3. Aux-koppling för temperaturövervakning

Används för att övervaka temperaturen på ett batteri via (ingår ej) temperatursensorn för BMV-712 Smart och BMV-702. Denna temperatursensor måste köpas separat. Tänk på att detta är en annan temperatursensor än de temperatursensorer som medföljer Victron växelriktare/laddare och vissa batteriladdare.

Temperatursensor för batteriövervakare

Kopplingsprocess:

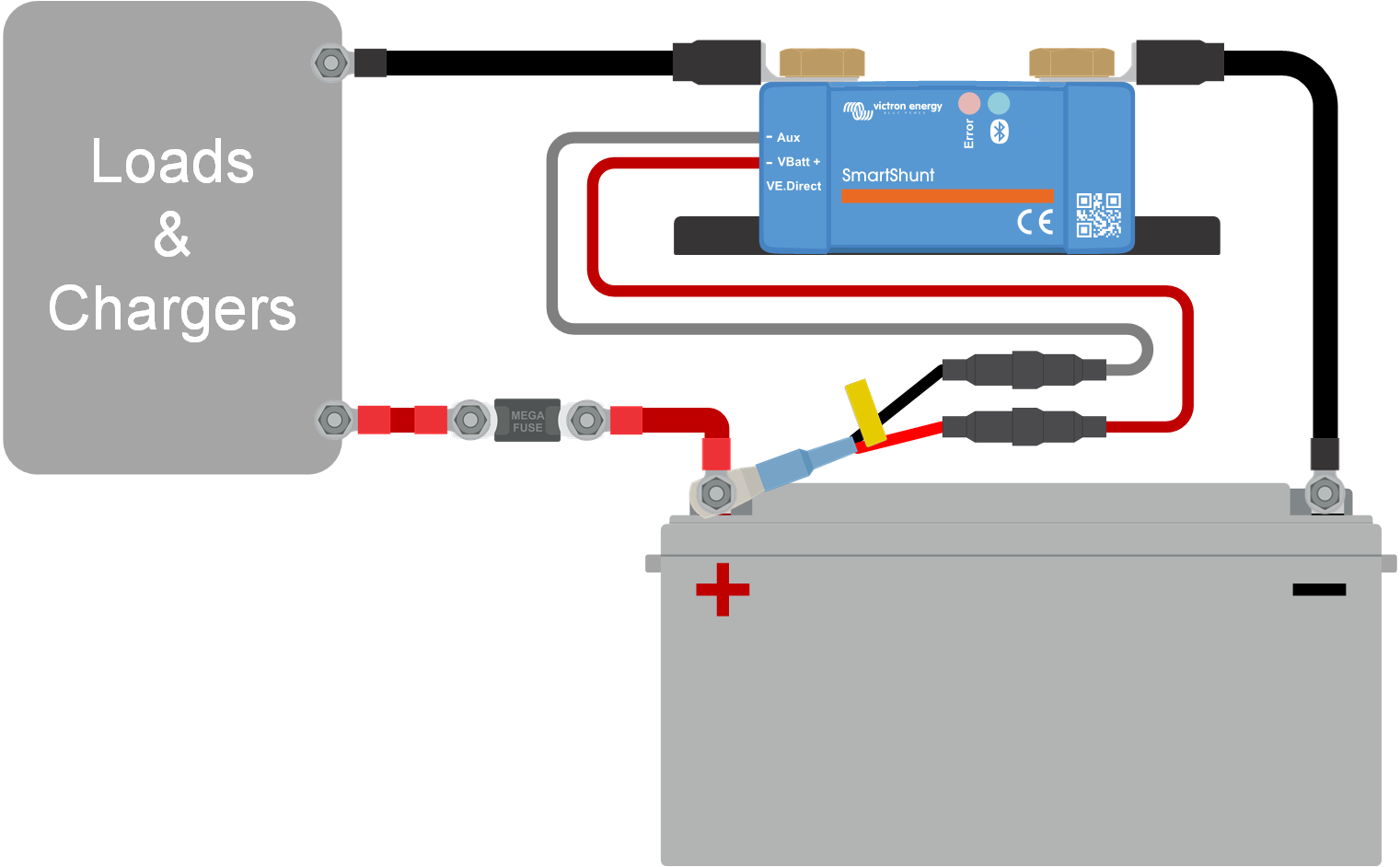

Batteriövervakare med extra temperaturavkänning.

Notera

Observera att kablarna till temperatursensorn inte är så enkla att koppla till SmartShunt-kablarna. Du måste själv se till att kopplingen mellan temperatursensorn och SmartShunt är gjord på ett säkert och elektriskt lämpligt sätt.

Om systemet innehåller en GX-enhet såsom en Cerbo GX, kan batteriövervakaren anslutas till GX-enheten med en VE.Direct -kabel eller ett VE.Direct-till-USB interface.

När den är ansluten kan GX-enheten användas för att läsa av alla övervakade batteriparametrar. För mer information se kapitel Anslutning till en GX-enhet och VRM-portalen.

Batteriövervakaren är ansluten till en Cerbo GX och en GX Touch-skärm.

När batteriövervakaren användas som en DC-mätare ska den kopplas till enheten eller kretsen som behöver övervakas.

Det är även möjligt att ha en huvudsaklig batteriövervakare i systemet tillsammans med en separat batteriövervakare som är inställd som en DC-mätare och som övervakar en särskild enhet eller krets.

Kopplingsexempel på ett system som innehåller en huvudsaklig batteriövervakare, tillsammans med en separat batteriövervakare som är inställd som en DC-mätare och som övervakar en särskild enhet eller krets. En batteriövervakare används som DC-mätare (B) och den andra batteriövervakaren används som batteriövervakare (D).
