16. Wejścia cyfrowe
Wejścia cyfrowe Venus GX przedstawiono w Przeglądzie połączeń.
Dostęp do wszystkich cyfrowych kanałów wejściowych zapewnia boczne gniazdo RJ12. Okablowania może samodzielnie dokonać użytkownik/instalator.
16.1. Szczegóły okablowania
Wejścia nie są izolowane. Działają na poziomie 3V3 i wytrzymują napięcie wejściowe do 5 V. Każde wejście posiada wewnętrzny rezystor podciągający 10k do 3V3. Zalecamy podłączenie go do bezpotencjałowego przekaźnika lub innego wyjścia z otwartym kolektorem/transoptorem.
 |

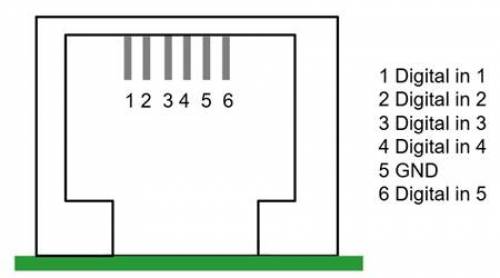

Układ pinów RJ12 | Wejście |
|---|---|
pin1 | wejście1 |
pin2 | wejście2 |
pin3 | wejście3 |
pin4 | wejście4 |
pin5 | masa |
pin6 | wejście5 |
16.2. Konfiguracja
Każde z wejść cyfrowych można skonfigurować jako jeden z wielu predefiniowanych czujników, które można również skonfigurować jako alarmy.
Możliwe konfigurowalne funkcje to:
Funkcja | Stany |
|---|---|
Pulsometr | N/D |
Alarm drzwiowy | Otwarte/zamknięte |
Pompa zęzowa | Wł./Wył. |
Alarm zęzowy | Ok/Alarm |
Alarm włamaniowy | Ok/Alarm |
Alarm dymowy | Ok/Alarm |
Alarm pożarowy | Ok/Alarm |
Alarm CO2 | Ok/Alarm |
Generator | Włączony/Wyłączony |
Funkcję każdego wejścia można skonfigurować w Konsoli Zdalnej w Ustawieniach → I/O → Wejścia cyfrowe.
Po skonfigurowaniu wejścia zgodnie z jego przeznaczeniem, pojawi się wraz z innymi urządzeniami.
Pozostałe parametry związane z tą funkcją można skonfigurować wchodząc do menu urządzenia i wybierając Ustawienia.
W przypadku pulsometrów można skonfigurować urządzenie, mnożnik (objętość reprezentowaną przez każdy impuls) i zresetować licznik.
Dla czujników i alarmów możesz zdecydować, czy wejście ma być traktowane jako stan alarmowy, czy mają zostać odwrócone etykiety i czy mają zostać odwrócone poziomy logiczne.
Chcąc zamienić etykiety dołączone do alarmu, włącz opcję Odwrócony.
Jeśli logiczny niski poziom sygnału wejściowego (0 V) należy uznać za stan dodatni, włącz opcję Odwrócona logika alarmu.
16.3. Odczyt wejść cyfrowych poprzez Modbus TCP
Wartości/stany wejść cyfrowych są dostępne w Modbus TCP. Więcej informacji na ten temat podano w dokumencie „Lista rejestrów Modbus-TCP”, który można pobrać z naszej strony internetowej. Patrz Modbus-TCP Często zadawane pytania w instrukcji GX Modbus-TCP.
