16. Digitala ingångar
De Venus GX digitala ingångarna visas i anslutningsöversikten.
Alla digitala ingångskanaler nås via RJ-12-uttaget på sidan. Det är tillgängligt för egen kabeldragning av användaren/installatören.
16.1. Kabeldetaljer
Ingångarna är inte isolerade. De verkar på 3V3-nivåer och kan ta upp till 5 V inmatning. Varje ingång har en intern 10 k pull-up-resistor till 3V3. Vi rekommenderar att man kopplar den till ett potentialfritt relä eller till en öppen samlingsutgång/optokopplare.
 |

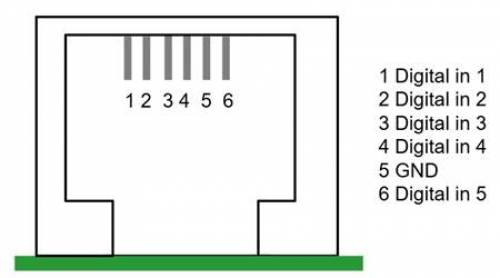

RJ12-stift | Ingång |
|---|---|
Stift 1 | ingång1 |
Stift2 | ingång2 |
Stift3 | Ingång3 |
Stift4 | Ingång4 |
Stift5 | gnd |
Stift6 | Ingång5 |
16.2. Konfigurering
Varje digital ingång kan konfigureras som en av flera förinställda sensorer som också kan ställas in som larm.
De funktioner som går att ställa in är:
Funktion | Status |
|---|---|
Pulsmätare | N/A |
Dörrlarm | Öppen/stängd |
Länspump | Av/på |
Länslarm | OK/larm |
Inbrottslarm | OK/larm |
Röklarm | OK/larm |
Brandlarm | OK/larm |
Koldioxidlarm | OK/larm |
Generator | I drift/stoppad |
Funktionen för varje ingång kan ställas in i Remote Console i Inställningar → I/O → Digitala ingångar.
När ingången är konfigurerad i dess avsedda syfte kommer den att synas med andra enheter.
Andra parametrar avseende den funktionen kan ställas in genom att gå in i enhetsmenyn och välja Inställning.
För pulsmätare kan du konfigurera enheten, multiplikatorn (volymen som repsenteras av varje puls) och nollställa räknaren.
För sensorer och larm kan du bestämma om ingången ska behandlas som ett larmtillstånd, om etiketterna ska inverteras och om de logiska nivåerna ska inverteras.
För att ändra etiketterna som är knutna till larmet, ställ in Inverterad till ”på”.
Om en logiskt låg ingång (0 V) ska anses ett positivt villkor, ställ in logiken för det inverterade larmet till ”på”.
16.3. Utläsning av digitala ingångar via Modbus-TCP
Värdet/status på de digitala ingångarna finns tillgängliga på Modbus-TCP. Ladda ner en kopia av dokumentet ”Modbus-TCP registerlista” från vår hemsida för mer detaljer om detta. Se även vår FAQ om Modbus-TCP i manualen om GX Modbus-TCP.
