16. Digitale ingangen
De digitale ingangen van de Venus GX worden weergegeven in het overzicht van aansluitingen .
Alle digitale ingangskanalen zijn toegankelijk via de RJ12-aansluiting aan de zijkant. Dit is beschikbaar voor bekabeling door de gebruiker/installateur zelf.
16.1. Bedradingsdetails
De ingangen zijn niet geïsoleerd. Ze werken op 3V3-niveaus en zijn bestand tegen een maximaal 5 V. Elke ingang heeft een interne 10k pull-up-weerstand tot 3V3. We raden aan om het aan te sluiten op een potentiële vrije relais of anderszins open collector/optocoupler-uitgang.
 |

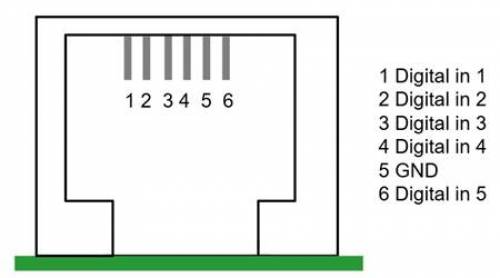

RJ12-penbezetting | Ingang |
|---|---|
pen1 | Ingang1 |
pen2 | Ingang2 |
pen3 | Ingang3 |
pen4 | Ingang4 |
pen5 | aarding |
pen6 | Ingang5 |
16.2. Instellingen
Elk van de digitale ingangen kan worden ingesteld als een van een aantal vooraf gedefinieerde sensoren die ook als alarm kunnen worden ingesteld.
De mogelijke instelbare functies zijn:
Functie | Statussen |
|---|---|
Pulsmeter | Nvt |
Deuralarm | Open/Gesloten |
Lenspomp | Aan/Uit |
Lensalarm | OK/Alarm |
Inbreekalarm | OK/Alarm |
Rookalarm | OK/Alarm |
Brandalarm | OK/Alarm |
CO2-alarm | OK/Alarm |
Aggregaat | In bedrijf/gestopt |
De functie van elke ingang kan worden ingesteld in de Remote Console onder Instellingen → I/O → Digitale ingangen.
Zodra de ingang is ingesteld voor het beoogde doel, zal deze worden weergegeven met andere apparaten.
Andere parameters met betrekking tot die functie kunnen worden ingesteld door het apparaatmenu te openen en Instellen te selecteren.
Voor pulsmeters kan de eenheid, de vermenigvuldigingsfactor (het volume weergegeven door elke puls) ingesteld worden en de meter gereset worden.
Voor sensoren en alarmen kan beslist worden of de ingang als een alarmtoestand moet worden behandeld of dat de labels moeten worden omgekeerd en of de logische niveaus moeten worden omgekeerd.
Als de labels die aan de herinnering zijn gekoppeld verwisseld moeten worden, stel dan “Omgekeerd” in op aan.
Als een logische lageingang (0V) als een positieve voorwaarde moet worden beschouwd, stel dan ‘“Omgekeerde alarmlogica” in op aan.
16.3. Uitlezen van digitale ingangen via Modbus-TCP
De waarden/toestanden van de digitale ingangen zijn beschikbaar op Modbus-TCP. Download voor meer informatie hierover een kopie van het document “Modbus-TCP-registratielijst” van onze website. En raadpleeg onze Modbus-TCP Veelgestelde vragen in de GX Modbus-TCP handleiding.
