13. Marin MFD-integration via app
13.1. Introduktion och krav
En Glass Bridge är en MFD (multifunktionell display) som integrerar en båts system och navigeringsstatus i en stor skärm eller stora skärmar vid båtens roder, vilket tar bort problemen med att ha flera mätare, konsoler och kablar.

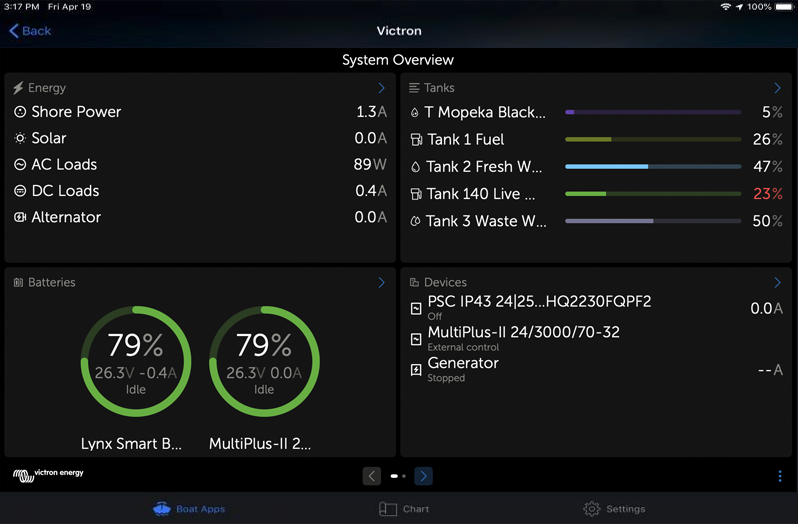

Ett Victron-system kan enkelt integreras i en MFD, så som det visas i den här videon:
Funktioner:
Övervaka landström och generatorstatus.
Övervaka batteristatus för ett eller flera batterier. Genom att använda spänningen i t.ex. Batteriladdare kan den även visualisera andra sekundära batterier som t.ex. generatorstartbatterier.
Övervaka energiomvandlingsutrustningen: laddare, växelriktare, växelriktare/laddare.
Övervaka solcellsproduktionen från en MPPT-solcellsladdare.
Övervaka AC- och DC-belastningar.
Övervaka tanknivåer och temperaturer
Styra ingångsströmbegränsningen för landström.
Styra växelriktaren/laddaren: stänga av, sätta på eller ställa in på endast laddare.
Som tillval även öppna panelen för Victron Remote Console och ge tillgång till ytterligare parametrar.
Observera att övervakning och styrning av AC-laddare som är anslutna via VE.Direct eller VE.Can (detta gäller Phoenix Smart IP43-laddare och Skylla-serien) endast funkar om det finns landström tillgänglig.
Kompatibilitet med Victron-utrustning:
Alla Victrons växelriktare/laddare: Från en 500 VA enfasenhet upp till ett stort 180 kVA trefassystem, inklusive Multi, Quattro, 250 VAC och 120 VAC-modeller.
Batteriövervakare: BMV-700, BMV-702, BMV-712, SmartShunt, och nyare, Lynx Shunt VE.Can, Lynx Ion BMS, Lynx Smart BMS.
Alla Victrons MPPT-solcellsladdningsregulatorer
Temperatursensor och tankgivare enligt angivelser i denna manual. Se avsnitten Anslutning av Victron-produkter och Anslutning av produkter som inte är från Victron men som stödjs för att se vilka enheter som stöds.
Komponenter som krävs:
Batterisystem
Victron GX-enhet (alla modeller är kompatibla)
Victron växelriktare/laddare
Victron batteriövervakare
Nätverkskabelanslutning mellan MFD och GX-enheten (direkt eller via nätverksrouter).
Särskild ethernet-adapterkabel för MFD (endast för vissa märken, se detaljerad information i länkarna nedan)
Användning av appen till andra ändamål
Appen, som den är synlig på MFD-skärmarna, är en HTML5-app, som finns på GX-enheten. Den kan även nås från en vanlig dator (eller mobil enhet) genom att navigera med en webbläsare till: http://venus.local/app/. eller byta ut venus.local mot GX-enhetens IP-adress.
13.2. Integration med Raymarine MFD-integration
13.2.1. Introduktion
Det här avsnittet förklarar hur man ansluter till Raymarine MFD-skärmar med en Ethernet-anslutning. Det förra avsnittet förklarar även specifikationerna för Raymarine vid anslutning på NMEA 2000.
Den integrationsteknik som används kallas LightHouse-appar av Raymarine.
Observera att det finns ett alternativt sätt för anslutning, nämligen NMEA 2000. Se avsnittet Marin MFD-integration via NMEA 2000 för mer information.
13.2.2. Kompatibilitet
MFD-integrationen är kompatibel med Axiom, Axiom Pro and Axiom XL MFD-skärmarna som körs med LightHouse 3 och LightHouse 4. MFD-skärmarna i eS- och gS-serierna som har uppgraderats till LightHouse 3 är inte kompatibla.
Raymarine MFD-skärmar kräver minst LightHouse v3.11 för kompatibilitet, vilken släpptes i november 2019.
Från Victrons sida kan alla GX-enheter (Cerbo GX, Color Control GX, Venus GX osv.) användas och de är kompatibla. Se huvudavsnittet om Marin MFD-integration via app för mer information om detaljerad produktkompatibilitet avseende växelriktare/laddare och andra komponenter.
13.2.3. Kopplingar
MFD-skärmarna måste anslutas till GX-enheten via Ethernet. Det är inte möjligt att ansluta via WiFi. En RayNet-adapter krävs för Ethernet-anslutningen.
RayNet-adapters kan köpas från Raymarine:
Raymarines artikelnummer | Beskrivning |
---|---|
A62360 | RayNet (F) till RJ45 (M) - 1 m |
A80151 | RayNet (F) till RJ45 (M) - 3 m |
A80159 | RayNet (F) till RJ45 (M) - 10 m |
A80247 | RayNet (F) till RJ45 (F) - Adapter |
A80513 | RayNet hane till RJ45-adapterkabel |
Använd WiFi för att även ansluta GX-enheten till internet. Om Axiom MFD-skärmen är ansluten till internet (med WiFI) delar den automatiskt sin anslutning med GX-enheten över Ethernet.
Notera
Anslutning av en Axiom MFD till en nätverksrouter över Ethernet leder till IP-adresskonflikter på grund av den integrerade DHCP-servern i Axiom MFD-skärmen.
Notera
Det är inte möjligt att använda en GX GSM or GX LTE 4G på grund av den integrerade DHCP-servern i Axiom MFD-skärmen.
Notera
Från och med Raymarine LightHouse v3.15 finns det ett alternativ att växla DHCP. Inaktivering av det här alternativet betyder inte att Axiom MFD fungerar med nätverksrouter från tredje part. Se följande inlägg på Victron-Community för mer information.
13.2.4. Konfigurering av GX-enhet
Gå till Settings → Services (Inställningar → Tjänster) på Victron Gx-enheten och aktivera både MQTT på LAN (SSL) och MQTT på LAN (ren text).
Gå därefter till Menu → Settings → System Setup → Battery Measurements (Meny → Inställningar→ Systeminställning → Batterimätningar) och ställ där in vilka batterier du vill se på MFD och under vilket namn.
För båtar, husbilar och andra tillämpningar med DC-belastningar som belysning och en batteriövervakare installerad måste du säkerställa att inställningen ”Har DC-system” är aktiv. Se avsnittet Menystruktur och konfigurerbara parametrar för mer information om detta.
Inga andra inställningar såsom IP-adresser eller liknande krävs eftersom Axiom MFD-skärmar har en integrerad DHCP-server.
13.2.5. Konfigurering av flera batterimätningar
Den här videon förklarar hur man ställer in flera batterimätningar och hur man namnger dem.
13.2.6. Installation steg för steg
Anslut RayNet-adapterkabeln till MFD-skärmen.
Anslut RJ45-änden på RayNet-adapterkabeln till Ethernetporten på GX-enheten.
Gå till appar på MFD-skärmen och välj Victron-loggan.
Klart! All information kan nu visas på en skärm, vilket är:
DC-belastningar, batteriinformation, landströmsanslutning, solcellsproduktion, AC-belastningar, växelriktar- och generatorstyrning och alternativet att öppna fjärrkonsolen Remote Console.
Den här videon visar de exakta stegen:
Tips
Efter anslutning av Ethernetkabeln till GX-enheten mottar den ett IP-nummer från Axiom-skärmens DHCP. Om du startar Victron-appen på Axiom och den visar ”maskinvara hittades ej” kan du bara starta om Axiom och se där... det fungerar!
13.2.7. NMEA 2000
Förutom att ansluta över Ethernet kan en Raymarine MFD även anslutas till Victron-systemet med NMEA 2000. Om du inte känner till NMEA 2000 och Victron kan du börja med att läsa avsnittet Marin MFD-integration via NMEA 2000.
Avsnitten nedan förklarar detaljerna om NMEA 2000 vid anslutning av Victron till en Raymarine MFD.
13.2.8. Allmänna och stödda PGN-nummer
Gå till Settings > Network > Sources > Advanced (Inställningar > Nätverk > Källor > Avancerade inställningar) för att ställa in datakällor på Raymarine.
Om du har fler än ett batteri måste du se till att justera inställningen på Axiom-enheten till det korrekta antalet batterier (batteribanker).
Följande Victron-relaterade PGN-nummer stödjs av Raymarine:
PGN | Beskrivning |
---|---|
127505 | Vätskenivå (tanknivåer) |
127506 | DC detaljerad status (laddningsstatus, tid kvar) |
127507 | Laddarstatus |
127508 | Batteristatus (batterispänning, batteriström) |
127509 | Växelriktarstatus |
Observera att J1939 - AC data inte stödjs av Raymarine.
När NMEA 2000/STNG-nätet har GPS-data ser GX-enheten detta som en GPS-källa och kan använda GPS-positionen i VRM.
13.2.9. Instanskrav vid användning av Raymarine
Vätskeinstansdetaljer:
Raymarine i70: högsta antal tanknivåer är fem, vätskeinstans 0-4 och typen måste vara bränsle
Raymarine i70s: högsta antal tanknivåer är fem, vätskeinstans 0-4 och typen måste vara bränsle
Axiom MFD-skärmar: för LightHouse version 4.1.75 kan högst 16 tankar anslutas, vätskeinstans 0-15
13.2.10. Innan LightHouse 4.1.75
Om det finns fler än en ex. SmartShunt i NMEA 2000-nätet, eller en solcellsladdare och en SmartShunt, eller någon annan enhet som överför samma typ av PGN-nummer, måste datainstanserna på dessa PGN-nummer ändras för att göra varje datainstans unik.
Detta gäller vanligtvis den batteriinstans som används i PGN-numren Batteristatus och DC detaljerad status.
Så här gör du: Ändra NMEA 2000-instanser, avsnitt datainstanser. Det kräver ett Actisense NGT-1 NMEA 2000 till PC (USB)-gränssnitt.
Notera
Kravet om om globalt unika datainstanser för ett PGN-nummer är specifikt för Raymarine. Andra märken kräver inte detta. Och, även om det kanske inte har med saken att göra, kräver inte heller standarden NMEA 2000 det. Rent konkret säger den: ”Datainstanser ska vara unika i samma PGN-nummer som sänds över av en enhet. Datainstanser ska inte vara globalt unika i nätverket”.
13.2.11. LightHouse 4.1.78 och nyare
Från och med LightHouse version 4.1.75 måste batteriinstanser inte längre vara unika. Det innebär att du kan behålla batteriinstansens standardvärde, vilket oftast är inställt på 0. Batterierna upptäcks automatiskt av Axiom-skärmen.
13.3. Navico MFD-integration
13.3.1. Introduktion
Navico är det övergripande märket bakom MFD-skärmar från B&G, Simrad och Lowrance.
Det här avsnittet förklarar hur man ansluter till Navico MFD-skärmar med en Ethernet-anslutning.
Se till att du har läst avsnittet Marin MFD-integration via app.
Observera att det finns ett alternativt sätt för anslutning, nämligen NMEA 2000. Se avsnittet Marin MFD-integration via NMEA 2000 för ytterligare information.
13.3.2. Kompatibilitet
Maskinvara som är kompatibel med Navico:
Produkt | Visningsstorlek | Anmärkningar | |||||||
---|---|---|---|---|---|---|---|---|---|
Simrad | NSO EVO3/S | 16 | 19 | 24 | |||||
NSS EVO3/S | * | 9 | 12 | 16 | NSS7 EVO3 är kompatibel | ||||
IDS | 9 | 12 | |||||||
NSX | 7 | 9 | 12 | Använder en annan webbläsare. Alla funktioner stöds inte för närvarande. | |||||
Go* | 7* | 9 | 12 | Go5 är inte kompatibel Go7 XSR är kompatibel men Go7 XSE är det inte | |||||
B&G | Zeus3/3S Glass Helm | 16 | 19 | 24 | |||||
Zeus3/3S | * | 9 | 12 | 16 | Zeus3 7 är kompatibel | ||||
Zeus S | 7 | 9 | 12 | Använder en annan webbläsare. Alla funktioner stöds inte för närvarande. | |||||
Vulcan* | 7* | 9 | 12 | Vulcan 5 är inte kompatibel Vulcan 7R och 7FS är inte kompatibla | |||||
Lowrance | HDS Pro | 9 | 10 | 12 | 16 | ||||
HDS Live | 7 | 9 | 12 | 16 | |||||
HDS Carbon | 7 | 9 | 12 | 16 | |||||
Elite FS | 7 | 9 |
Observera att den här funktionen även fungerar på Simrad NSS evo2 och B&G Zeus2 men med begränsningar. Den stöds dessutom inte officiellt av Victron eller Navico och det kommer inte att finnas några nya programvaruversioner som åtgärdar eventuella problem som uppstår. Med andra ord är det inte en konfigurering som stöds av Navico.
I dagsläget är det inte möjligt att styra Victrons MFD-app på annat sätt än med pekskärmen. Det betyder att du inte kan använda:
Lokala kontroller som WheelKey och piltangenter
Simrad OP50
B&G ZC2
13.3.3. Kopplingar
Navico-enheten måste anslutas till GX-enheten via Ethernet. Det är inte möjligt att ansluta via WiFi. För Ethernet-anslutningen krävs en Navico-adapter eftersom Navico MFD-skärmen har ett runt vattentätt kontaktdon på baksidan. Adaptern kan köpas från Navico:
ETHADAPT-2M 127-56
CABLE RJ45M-5F ETH ADPTR NONWATERPRF
13.3.4. Konfigurering av GX-enhet
Gå till Settings → Services (Inställningar → Tjänster) på Victron Gx-enheten och aktivera både MQTT på LAN (SSL) och MQTT på LAN (ren text).
Gå därefter till Menu → Settings → System Setup → Battery Measurements (Meny → Inställningar→ Systeminställning → Batterimätningar) och ställ där in vilka batterier du vill se på MFD och under vilket namn.
För båtar, husbilar och andra tillämpningar med DC-belastningar som belysning och en batteriövervakare installerad måste du säkerställa att inställningen ”Har DC-system” är aktiv. Se avsnittet Menystruktur och konfigurerbara parametrar för mer information om detta.
Inga andra inställningar såsom IP-adresser eller liknande krävs. GX-enheten och Navico-enheten ansluter till varandra genom att använda en teknik som kallas länklokal adressering.
Det är möjligt att ansluta routern till samma LAN och på så sätt ansluta GX-enheten till internet. GX-enheten kan även anslutas till internet via WiFi eller med en GX LTE 4G.
Observera att GX LTE 4G endast kan användas om MFD-skärmen och GX-enheten är direkt kopplade till varandra, utan en router.
13.3.5. Konfigurering av flera batterimätningar
Den här videon förklarar hur man ställer in flera batterimätningar och hur man namnger dem.
13.3.6. Installation steg för steg
Anslut UTP-kabeln till MFD-skärmen.
Anslut den andra änden på UTP-kabeln till Ethernetporten på GX-enheten.
Gå till appar på MFD-skärmen och välj sen Victron Energys logga som visas efter några sekunder.
Klart! All information kan nu visas på en skärm, vilket är:
DC-belastningar, batteriinformation, landströmsanslutning, solcellsproduktion, AC-belastningar, växelriktar- och generatorstyrning och alternativet att öppna fjärrkonsolen Remote Console.
Den här videon visar de exakta stegen:
13.3.7. NMEA 2000
Förutom att ansluta över Ethernet kan en Navico MFD även anslutas till Victron-systemet med NMEA 2000. Om du inte känner till NMEA 2000 och Victron kan du börja med att läsa avsnittet Marin MFD-integration via NMEA 2000.
MFD-skärmen kan enkelt konfigureras för att visa data från GX-enheten. Man behöver inte ändra någon instans.
Gå till Settings > Network > Sources > Advanced (Inställningar > Nätverk > Källor > Avancerade inställningar) för att ställa in datakällor på MFD-skärmen.
13.3.8. Allmänna och stödda PGN-nummer
Gå till Settings > Network > Sources > Advanced (Inställningar > Nätverk > Källor > Avancerade inställningar) för att ställa in datakällor på Navico MFD-skärm.
Följande Victron-relaterade PGN-nummer stödjs:
PGN | Beskrivning |
---|---|
127505 | Vätskenivå (tankar) |
127506 | DC detaljerad status (laddningsstatus, tid kvar) |
127507 | Laddarstatus |
127508 | Batteristatus (batterispänning, batteriström) |
127509 | Växelriktarstatus |
J1939 | AC PGN-nummer |
13.3.9. Felsökning
Q1: MFD-sidan visar gammal information eller visar sidan med anslutningsproblem, men GX-enheten körs och är ansluten och Victron-symbolen syns på hemsidan.
A1: Prova att ladda om sidan genom att klicka på menyn i det övre högra hörnet och välj HOME (hem).
13.4. Garmin MFD-integration
13.4.1. Introduktion
Det här avsnittet förklarar hur man ansluter till Garmin MFD-skärmar med en Ethernet-anslutning. Den integrationsteknik som används kallas Garmin OneHelm.
Se till att du har läst avsnittet Marin MFD-integration via app.
Observera att det finns ett alternativt sätt för anslutning, nämligen NMEA 2000. Se avsnittet Marin MFD-integration via NMEA 2000 för ytterligare information.
13.4.2. Kompatibilitet
OneHelm finns i dagsläget tillgänglig för följande modeller:
GPSMAP® 8400/8600 MFD-serien
GPSMAP® 722/922/1222 Plus MFD-serien
ActiveCaptain stödjs också. Skärmbilden nedan visar ActiveCaptain med Victron-appen.
Från Victrons sida kan alla GX-enheter (Cerbo GX, Color Control GX, Venus GX osv.) användas och de är kompatibla. Se huvudavsnittet om Marin MFD-integration via app för mer information om detaljerad produktkompatibilitet avseende växelriktare/laddare och andra komponenter.
13.4.3. Kopplingar
Garmin MFD-skärmarna måste anslutas till GX-enhetenn via Ethernet. Det är inte möjligt att ansluta via WiFi. En Garmin-adapter krävs för Ethernet-anslutningen.
Garmins artikelnamn | Längd | Garmins artikelnummer |
---|---|---|
Marina nätverkskablar | 6 ft | 010-10550-00 |
Marina nätverkskablar | 20 ft | 010-10551-00 |
Marina nätverkskablar | 40 ft | 010-10552-00 |
Marina nätverkskablar | 500 ft | 010-10647-01 |
13.4.4. Konfigurering av GX-enhet
Gå till Settings → Services (Inställningar → Tjänster) på Victron Gx-enheten och aktivera både MQTT på LAN (SSL) och MQTT på LAN (ren text).
Gå därefter till Menu → Settings → System Setup → Battery Measurements (Meny → Inställningar→ Systeminställning → Batterimätningar) och ställ där in vilka batterier du vill se på MFD och under vilket namn.
För båtar, husbilar och andra tillämpningar med DC-belastningar som belysning och en batteriövervakare installerad måste du säkerställa att inställningen ”Har DC-system” är aktiv. Se avsnittet Menystruktur och konfigurerbara parametrar för mer information om detta.
Inga särskilda nätverksinställningar krävs. Inte på Garmin och inte på Victron GX-enheten.
MFD-skärmarna från Garmin kör en DHCP-server och GX-enheten är som standard konfigurerad för användning med DHCP. Efter att kabeln har satts i kommer Victron Energys logga att visas efter 10 till 30 sekunder.
Använd WiFI för att ansluta GX-enheten till internet och VRM-portalen medan dess Ethernetport redan används för anslutning till Garmin-enheten. Se avsnittet Internetanslutning för mer information om detta.
Notera
Anslutning av en Garmin MFD till en nätverksrouter över Ethernet leder till IP-adresskonflikter på grund av den integrerade DHCP-servern.
Notera
Det är inte möjligt att använda en GX GSM or GX LTE 4G på grund av den integrerade DHCP-servern i Garmin MFD-skärmen.
13.4.5. Konfigurering av flera batterimätningar
Den här videon förklarar hur man ställer in flera batterimätningar och hur man namnger dem.
13.4.6. Installation steg för steg
Anslut UTP-kabeln till MFD-skärmen.
Anslut den andra änden på UTP-kabeln till Ethernetporten på GX-enheten.
Gå till appar på MFD-skärmen och välj sen Victron Energys logga som visas efter några sekunder.
Klart! All information kan nu visas på en skärm, vilket är:
DC-belastningar, batteriinformation, landströmsanslutning, solcellsproduktion, AC-belastningar, växelriktar- och generatorstyrning och alternativet att öppna fjärrkonsolen Remote Console.
Den här videon visar de exakta stegen:
13.4.7. NMEA 2000
Förutom att ansluta över Ethernet kan en Garmin MFD även anslutas till Victron-systemet med NMEA 2000. Om du inte känner till NMEA 2000 och Victron kan du börja med att läsa avsnittet Marin MFD-integration via NMEA 2000.
MFD-skärmen kan enkelt konfigureras för att visa data från GX-enheten. Man behöver inte ändra någon instans.
Gå till Settings > Communications > NMEA 2000 Setup > Device List (Inställningar> Kommunikationer> NMEA 2000-inställning> Enhetslista) för att ställa in NMEA 2000 på MFD-skärmen. Här kan du se information om de anslutna produkterna och ändra deras namn. Observera att namnen sparas på MFD-skärmen och inte på NMEA 2000-enheten.
13.4.8. Allmänna och stödda PGN-nummer
Följande Victron-relaterade PGN-nummer stödjs:
PGN | Beskrivning |
---|---|
127505 | Vätskenivå (tankar) |
127506 | DC detaljerad status (laddningsstatus, tid kvar) |
127508 | Batteristatus (batterispänning, batteriström) |
Vilka PGN som stödjs kan variera per modell. Vi hänvisar till MFD-skärmens manual för en lista över de PGN-nummer som stödjs.
13.5. Furuno MFD-integration
13.5.1. Introduktion
Det här avsnittet förklarar hur man ansluter till Furuno MFD-skärmar med en Ethernet-anslutning.
Se till att du har läst avsnittet Marin MFD-integration via app.
Observera att det finns ett alternativt sätt för anslutning, nämligen NMEA 2000. Se avsnittet Marin MFD-integration via NMEA 2000 för ytterligare information. I dagsläget stödjer Furuno MFD-skärmar endast PGN-nummer för tanknivå som skickas ut av Victron-utrustning.
13.5.2. Kompatibilitet
MFD-integrationen är kompatibel med följande MFD-skärmar från Furuno:
NavNet TZtouch3 TZT12F
NavNet TZtouch3 TZT16F
NavNet TZtouch3 TZT12F
Navnet TZtouch2 TZT2BB Black box
Observera att NavNet TZtouch3 MFD-skärmar behöver som lägst programvaruversion v1.08 . Navnet TZtouch2 TZT2BB behöver som lägst programvaruversion v7.01.
Observera även att modellerna Navnet TZtouch2 TZTL inte stödjs.
Från Victrons sida kan alla GX-enheter (Cerbo GX, Color Control GX, Venus GX osv.) användas och de är kompatibla. Se huvudavsnittet om Marin MFD-integration via app för mer information om detaljerad produktkompatibilitet avseende växelriktare/laddare och andra komponenter.
13.5.3. Kopplingar
Furuno-enheten måste anslutas till GX-enheten via Ethernet. Det är inte möjligt att ansluta via WiFi. En standard Ethernetkabel kan användas för Ethernet-anslutning. GX-enheten kan antingen anslutas direkt till MFD eller genom en nätverksrouter/brytare.
13.5.4. Konfigurering
Ethernet-konfigurering
Säkerställ att Ethernetkabeln är ansluten på Victron GX-enheten och gå sen till Inställningar → Ethernet och gör följande konfigurering:
Inställning | Värde |
---|---|
IP-konfigurering | Manuell |
IP-adress | 172.31.201.12 |
Nätmask | 255.255.0.0 |
Gateway | 0.0.0.0 eller IP-adressen för routern i ditt nät. |
DNS-server | 0.0.0.0 eller IP-adressen för routern i ditt nät. |
Det är möjligt att ansluta en router till samma LAN och på så sätt ansluta GX-enheten till internet. Se till att inställningarna för nätport och DNS-server på GX-enheten är inställda på routerns IP-adress och att routern har sin LAN IP-adressering konfigurerad i samma undernät.
Notera
Det är inte möjligt att använda en GX GSM eller en GX LTE 4G.
Konfigurering av GX-enhet
Gå till Settings → Services (Inställningar → Tjänster) på Victron Gx-enheten och aktivera både MQTT på LAN (SSL) och MQTT på LAN (ren text).
Gå därefter till Menu → Settings → System Setup → Battery Measurements (Meny → Inställningar→ Systeminställning → Batterimätningar) och ställ där in vilka batterier du vill se på MFD och under vilket namn.
För båtar, husbilar och andra tillämpningar med DC-belastningar som belysning och en batteriövervakare installerad måste du säkerställa att inställningen ”Har DC-system” är aktiv. Se avsnittet Menystruktur och konfigurerbara parametrar för mer information om detta.
13.5.5. Konfigurering av flera batterimätningar
Den här videon förklarar hur man ställer in flera batterimätningar och hur man namnger dem.
13.5.6. NMEA 2000
Förutom att ansluta över Ethernet kan en Furuno MFD även anslutas till Victron-systemet med NMEA 2000. Om du inte känner till NMEA 2000 och Victron kan du börja med att läsa avsnittet Marin MFD-integration via NMEA 2000.
Det här avsnittet innehåller detaljer om visning av Victron NMEA 2000-information på Furuno MFD-skärmar. Observera att detta inte är tänkt som en utförlig guide. Det är helt enkelt resultatet från vår FoU-grupp som har kollat allt på en MFD från Furuno. Funktionaliteten styrs (oftast) av Furunos programvara och kan därför även ändras och förbättras när Furuno-företaget ändrar sin programvara.
MFD-skärmen kan enkelt konfigureras för att visa data från GX-enheten. Man behöver inte ändra någon instans för att visa tankdata. För att kunna visa batteri/DC-data från Victron-utrustning korrekt måste du ändra datainstanserna på de PGN-nummer som skickas ut. Så här gör du: Ändra NMEA 2000-instanser, avsnitt datainstanser.
Gå till Settings > Initial Setup > Data Acquisition > Sensor List (Inställningar> Installation > Datainsamling > Sensorlista) för att se NMEA 2000-enheter på MFD-skärmen. Här kan du se grundläggande information och ändra datainstanser och anpassade namn.
13.5.7. Allmänna och stödda PGN-nummer
Följande Victron-relaterade PGN-nummer stödjs:
PGN | Beskrivning |
---|---|
127505 | Vätskenivå (tankar) |
127506 | DC detaljerad status (laddningsstatus, tid kvar)1) |
127508 | Batteristatus (begränsat stöd); spänning, ström (1, 2) |
1) Den testade Furuno MFD-programvaran stödjer högst fyra batterier, inte fler. 2) På grund av ett fel i MFD-programvaran visas en negativ batteriström (ex. vid urladdning) som --- (tre streck). |
