15. RV-C Support
15.1. RV-C Introduktion
Från och med Venus OS programvaruversion v2.90 stödjer Victron RV-C-protokollet.
Vad är RV-C-protokollet?
RV-C-protokollet (Recreation Vehicle-CAN)-protokollet är för husbilar vad NMEA 2000 (även kallat N2K) är för båtar, ett kommunikationsprotokoll baserat på CAN-bus (Controller Area Network bus) och det används främst i husbilar i USA för att göra det möjligt för RV-enheter och applikationer att kommunicera och samarbeta.
Det finns två grundläggande funktioner, RV-C-ut och RV-C-in.
RV-C-ut tillåter styrning och övervakning av kompatibla Victron-enheter från en RV-C-kontrollpanel.
RV-C-in tillåter mottagning av data från en eller flera kompatibla RV-C-enheter för visning på GX-enheten.
Med andra ord, när den här funktionen är aktiverad med GX-enheten kopplad till ett RV-C-nät kan en RV-C-kontrollpanel läsa Victron-data, exempelvis från en BMV eller en växelriktare/laddare och visa den för användaren eller till och med styra vissa av dem. Kompatibla RV-C-enheter visas samtidigt på GX-enheten.
RV-C bygger på SAE J1939.
15.2. Begränsningar
VE.Can-enheter
RV-C- och VE.Can-protokollen är inte kompatibla med varandra: en VE.Can-port på en GX-enhet kan konfigureras till VE.Can-profilen eller till RV-C-profilen, inte till båda samtidigt.
Att använda GX-enheten med endast en fullt funktionell VE.Can-port innebär att det finns en begränsning för vilka enheter som kan användas i systemet när en anslutning till RV-C krävs.
Typiska husbilsrelaterade produkter kan därmed inte användas i situationen som beskrivs nedan:
Lynx Smart BMS kan inte användas eftersom den måste vara ansluten via VE.Can. Använd en VE.Bus BMS istället (ansluts till VE.Bus-porten).
Lynx SmartShunt kan inte användas, använd en SmartShunt istället (ansluter via VE.Direct).
Wakespeed generatorregulator kan inte anslutas till övervakning via GX-enheten.
MPPT-laddningsregulatorer med hög effekt måste anslutas med deras VE.Direct-anslutning Inte på ett VE.Can-nät.
Beroende på systemet begränsar detta för närvarande även valet av en passande GX-enhet:
Color Control GX (CCGX), MultiPlus-II GX och EasySolar-II GX har endast en VE.Can-port och kan därmed konfigureras för antingen VE.Can eller RV-C, inte båda. På grund av det kan du till exempel inte göra ett system med en Lynx Smart BMS (som måste anslutas på en VE.Can-port) och ha det anslutet till RV-C på samma gång.
Cerbo GX: den nuvarande generationen har endast en (fullt funktionell) VE.Can-port. Samma som ovan, det är antingen VE.Can eller RV-C, inte båda.
Notera
Observera att BMS-Can-porten på Cerbo GX är begränsad och kan inte användas som RV-C-port.
Venus GX: har två VE.Can-portar. Så den kan anslutas till både VE.Can och RV-C-nät på samma gång.
Ekrano GX: har två VE.Can-portar. Så den kan anslutas till både VE.Can och RV-C-nät på samma gång.
15.3. Enheter som stöds
Venus v2.90 lägger till RV-C-utsupport för följande produkter:
Victron-produkt | Anmärkningar |
---|---|
VE.Bus-växelriktare/laddare | Växelriktar- och laddardelen kan styras separat (på/av) från RV-C. Även begränsning för ingående landström kan ställas in. |
Laddare Smart IP43 120-240 V | Kan aktiveras/inaktiveras (på/av) via RV-C. Även begränsning för ingående landström kan ställas in. |
Laddare Smart IP43 230 V | Laddaren Smart IP43 230 V kan inte styras och kan endast läsas. |
Skylla-i och Skylla-IP44/IP65 | Observera att det krävs två fullt funktionella Can-bussgränssnitt. I nuläget har endast Venus GX och Ekrano GX dessa två gränssnitt. |
VE.Direct-växelriktare | |
Växelriktare Smart och Växelriktare RS | |
Solcellsladdare inkl. MPPT RS | |
Batterier: BMV, SmartShunt, Lynx Shunt, Lynx Ion BMS, Lynx Smart BMS | |
Tankar; Tanknivåsändare anslutna till: GX-enhetens tanknivåingång en GX-Tank 140 VE.Can och/eller NMEA 2000-porten på GX-enheten |
Venus OS stödjer även RV-C-indata för:
RV-C tanksensorer
Observera att Garnet SeeLevel II 709 inte har absolut tanknivå och tankkapacitet. Därför visar vi endast relativ nivå. Tankar från en annan GX-enhet kommer att ha absolut nivå och kapacitet men kan inte konfigureras genom RV-C.
RV-C-batterier: Lithionics är det enda RV-C-batteriet som stöds (inklusive DVCC-support)
Se bilagan för avancerade parametrar och RV-C-programmering.
15.4. RV-C Konfigurering
Konfigureringen för RV-C görs via GX-enheten.
Öppna fjärrkonsolen och gå till Inställningar → Tjänster→ VE.Can-portar → CAN-bus-profil.
Öppna CAN-bus-profilen och välj RV-C-profilen (250 kbits/s)
RV-C-profilen börjar fungera och den tidigare valda profilen stängs ner (associerad utrustning som VE.Can-enheter blir otillgängliga i GUI).
15.4.1. Konfigurering av RV-C-ut-enheter
RV-C-ut-enheter kan konfigureras från enhetsundermenyn i VE.Can-portmenyn.
Enhetsundermenyn innehåller alla enheter i RV-C-nätet, inklusive RV-C-ut-enheter. De senare identifieras genom sin [VRM#instans] som kan användas för att identifiera de ”verkliga” enheterna från GX-enhetens rotmeny. Hexadecimalen till höger är källadressen.
När du går in i undermenyn på en RV-C-enhet ser du allmän RV-C-enhetsinformation och, än viktigare, konfigurationsmenyn om du skrollar längst ner på sidan. För att kunna se konfigurationsmenyn krävs minst användar- och installatörsåtkomstnivå, se avsnittet Menystruktur och konfigurerbara parametrar.
Instansen för de motsvarande DGN-filerna kan ändras i konfigurationsundermenyn.
15.5. Enhetsstöd för Garnet SeeLevel II 709-RVC och Victron GX
Med RV-C-stöd i Venus OS är det också möjligt att använda Garnet SeeLevel 709-RVC och visa data därifrån på GX-enheten och VRM. Alla 709-RVC-modeller och SeeLevel Soul är kompatibla med GX.
Observera begränsningarna som beskrivs i avsnittet om Begränsningar. Detta innebär att när du använder en CAN-bus-port på GX-enheten för RV-C kan den inte användas för andra ändamål samtidigt, såsom de vanliga VE.Can- och NMEA 2000-funktionerna. Det är antingen VE.Can/N2K eller RV-C, såvida det inte är en Venus GX som har två fulla VE.Can-portar. Om detta begränsar den fortsatta användningen av GX-enheten för mycket när det gäller anslutning via VE.Can, rekommenderar vi att du använder Garnet SeeLevel 709-N2K istället.
Observera också att tanknivåer som visas på Victron GX kommer att vara i procent, inte faktisk volym i liter, gallon eller någon annan volymenhet.
15.5.1. Anslutning av Garnet SeeLevel II 709-RVC tanknivåsensor till en GX-enhet
Före anslutning till en GX-enhet, säkerställ att Garnet SeeLevel 709-RVC har installerats och konfigurerats korrekt enligt Garnets installationsinstruktioner.

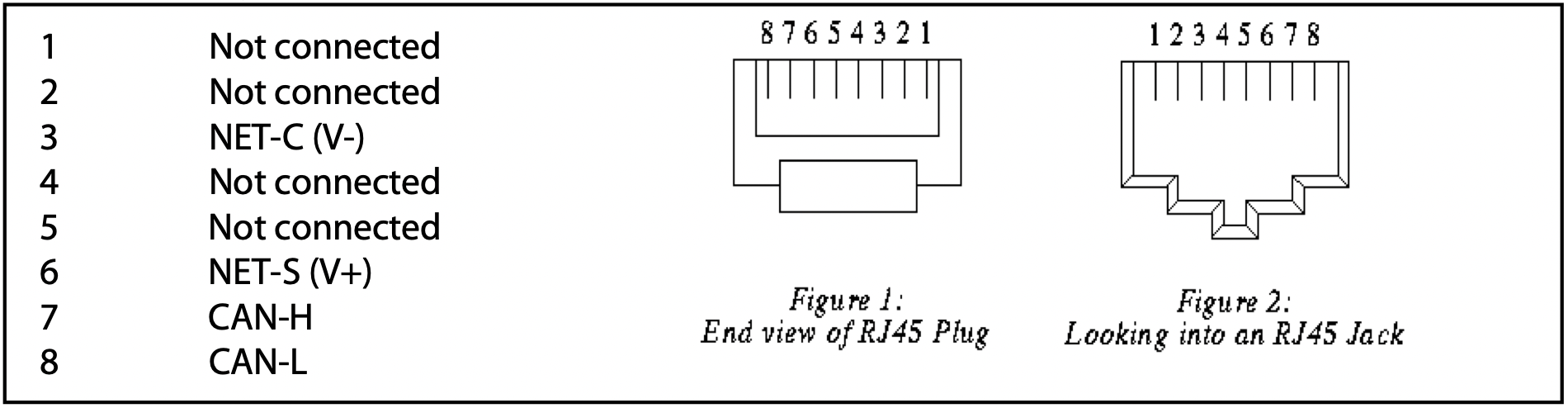

Medan VE.Can-porten kräver en RJ45-kontakt, har Garnet SeeLevel-panelen antingen en flerstifts RV-C-kontakt eller en trådbunden anslutning med en svart, en blå och en vit tråd. För att kunna koppla ihop båda måste en adapterkabel byggas med den tilldelning av stift som visas i tabellen nedan.
En kommersiellt tillgänglig CAT5 Ethernet-kabel är bäst lämpad för detta, varvid en av de två ändarna först skärs av och sedan ansluts till Garnet-panelen.
Färgkoder för trådar för Garnet-panel. | RV-C kontakt | Victron VE.Can RJ45 | Färgkoder för trådar i CAT5 Ethernet | Signal |
---|---|---|---|---|
Svart | 4 | 3 | Grön/vit | Jord |
Blå | 3 | 8 | Brun | CAN-L |
Vit | 2 | 7 | Brun/vit | CAN-H |
15.5.2. Installation och konfigurering
Koppla kabeln från Garnet-panelen till GX-enheten.
Säkerställ att både Garnet och GX-enheten är avstängda.
Anslut RJ45-kontakten till VE.Can-porten på GX-enheten och den andra änden av adapterkabeln till Garnet-panelen.
Se till att bussanslutningen är korrekt. För GX-enheten: Använd den medföljande blåa VE.Can RJ45-terminatorn. Korrekt bussterminering är obligatorisk för Garnet SeeLevel om det är den enda RV-C-enheten.
När allt är korrekt installerat kan båda enheterna sättas på.
Fortsätt med RV-C-konfigurationen enligt beskrivningen i kapitlet RV-C-konfiguration för att konfigurera VE.Can-porten för RV-C-profilen på ett korrekt sätt.
