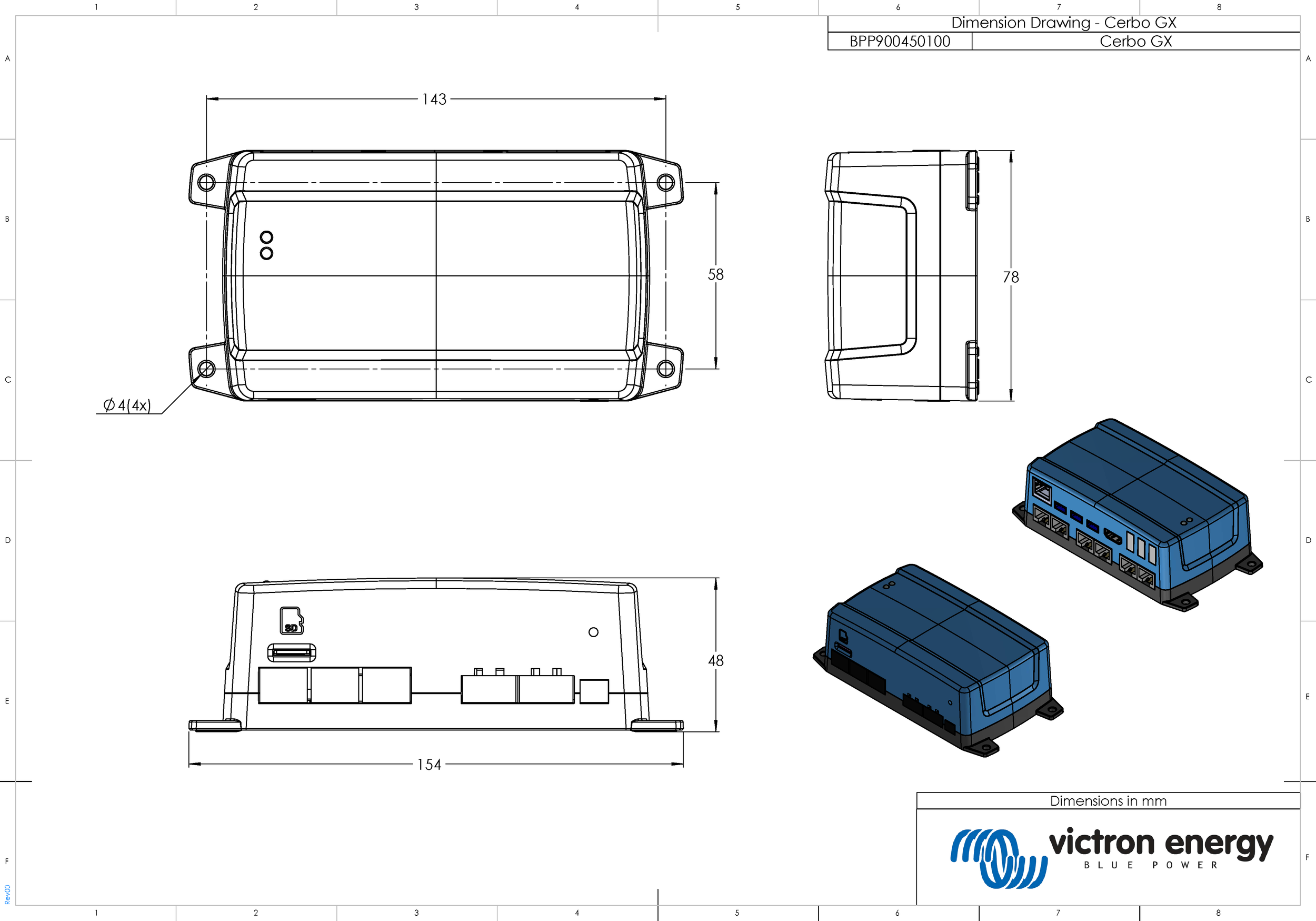

Cerbo-S GX Manual

Este capítulo descreve os dados dos dispositivos compatíveis que estão disponíveis e os DGN correspondentes (Números do Grupo de Dados).

O RV-C define várias mensagens. Uma especificação detalhada do protocolo e da definição da mensagem está disponível publicamente em RV-C.com.

Genérico

A interface RV-C principal GX e todos os dispositivos virtuais relatam os DGNs mínimos necessários:

^* Para além do DGN DM_RV 0x1FECA, também o J1939 DGN DM01 0x0FECA é anunciado para todos os dispositivos de saída RV-C, como compatível para os painéis de controlo RV-C mais antigos que não são suportados pelo o DM_RV DGN.

Interface principal

A interface principal do GX é identificada como «Painel de Controlo» (DSA 68) no RV-C, sendo responsável por solicitar e processar dados de todos os nós RV-C.

Mensagens de fonte CC

Todos os dispositivos conectados CC permitem relatar DC_SOURCE_STATUS_1. Isto inclui os serviços de inversor/carregador, inversor, carregador, bateria e carregador solar. O Inversor/carregador VE.Bus e o BMS bateria comunicam a corrente e a tensão CC, todos os outros dispositivos comunicam apenas a tensão.

De acordo com a especificação RV-C, apenas um nó pode transmitir mensagens de origem CC da mesma instância. Cada tipo de dispositivo tem a sua própria prioridade que é utilizada para determinar o nó que deve enviar as mensagens de origem CC. Considere o seguinte sistema:

Neste caso, o monitor de bateria transmite dados de origem DCC com a instância 1, uma vez que esta é a mais prioritária. Além disso, o carregador CA transmite dados de origem CC com as instâncias 2 e 3 (saída 2 e 3), pois não há outros dispositivos com as mesmas instâncias. Mais informação sobre mensagens de fontes CC no manual de especificação RV-C. A secção 6.5.1 explica o mecanismo de prioridade.

Inversor/carregador VE.Bus

Dispositivos

Apenas VE.Bus MultiPlus/Quattro. O Inversor Phoenix VE.Bus também é exportado por este serviço, mas depois com o número de entradas CA definido com 0. O DSA está definido como 66 (inversor #1).

Instâncias

• Inversor: instância predefinida 1, configurável de 1...13

• Carregador: instância predefinida 1, configurável de 1...13

• Linha #1: instância predefinida 0 (L1), configurável de 0...1

• Linha #2: instância predefinida 1 (L2), configurável de 0...1

• Fonte CC: instância predefinida 1, configurável de 1...250

Estado

DGN	DGN#	Valor
INVERTER_AC_STATUS_1	0x1FFD7	L1 Tensão, corrente, frequência saída CA L2 Tensão, corrente, frequência saída CA Os dados L2 não são enviados quando não estão configurados
INVERTER_STATUS	0x1FFD4	Estado do inversor
CHARGER_AC_STATUS_1	0x1FFCA	L1 Tensão, corrente, frequência entrada CA L2 Tensão, corrente, frequência entrada CA Os dados L2 não são enviados quando não estão configurados
CHARGER_AC_STATUS_2	0x1FFC9	Limite da corrente de entrada
CHARGER_STATUS	0x1FFC7	Estado do carregador
CHARGER_STATUS_2	0x1FEA3	Tensão CC, corrente
CHARGER_CONFIGURATION_STATUS	0x1FFC6	Corrente de carga máxima
CHARGER_CONFIGURATION_STATUS_2	0x1FF96	Limite da corrente de entrada, Corrente de carga máxima (%)
DC_SOURCE_STATUS_1	0x1FFFD	Tensão CC, corrente Prioridade fixa de 100 (inversor/carregador)

Comandos

DGN	DGN#	Valor
INVERTER_COMMAND 1)	0x1FFD3	Ativação/desativação do inversor
CHARGER_COMMAND 1)	0x1FFC5	Ativação/desativação do carregador
CHARGER_CONFIGURATION_COMMAND	0x1FFC4	Corrente de carga máxima Nota: Esta é uma definição volátil e reinicializa o valor com o qual a unidade foi configurada após um reinício do inversor/carregador.
CHARGER_CONFIGURATION_COMMAND_2	0x1FF95	Limite da corrente de entrada do carregador

¹⁾ A partir do RV-C pode controlar o carregador e a parte do inversor separadamente. Estes dois valores de ligar/desligar são então combinados num único valor de comutador (como podemos ver na página VE.Bus na interface do utilizador GX; consulte o item superior da captura de ecrã seguinte). Se o inversor/carregador estiver ligado, desligar o carregador resulta em apenas inversor. Desligar o inversor resulta em apenas carregador (quando a energia do cais está ligada).

A Victron define as seguintes opções para controlar um inversor/carregador combinado:

Estado	Observações
Apagado	Ambos, o inversor e o carregador estão desligados
Só inversor	Apenas o inversor está ligado
Só carregador	Apenas o carregador está ligado
Aceso	Ambos, o inversor e o carregador estão ligados

Isso é refletido pela opção do menu Comutador:

O dispositivo GX vai atribuir um Número de Identidade Único a cada dispositivo virtual. Deve alterá-lo apenas quando utilizar vários dispositivos GX numa rede RV-C.

O Número de Identidade Único é utilizado para a «base de dados» do dispositivo CAN-bus interno GX para comparar dispositivos durante a determinação do endereço. Para evitar conflitos no CAN-bus, deve definir o segundo dispositivo GX para o intervalo de identidade único de 1000-1499. Isto pode ser realizado definindo o seletor de identidade único como 2 (2 * 500). Isto funciona exatamente da mesma forma que no VE.Can; consulte a secção Números de Identidade Únicos PGN 60928 NAME.

Depósitos

Testado com Garnet SeeLeveL II 709 e depósitos da função RV-C OUT de outro dispositivo GX.

Baterias

A Lithionics é a única bateria RV-C compatível (incluindo a compatibilidade DVCC).

Esta seção proporciona uma visão geral básica de como cada classe de dispositivo participa na especificação RV-C. Em qualquer caso, a integração de «Nível 1» é amplamente suportada (operação básica) com melhorias caso a caso.

Carregadores CA autónomos

Inversores CA autónomos

Carregador / inversor CA

Controladores Solares

Medidores SOC

BMS (Victron ou de terceiros compatível com a Victron)

Medidores do nível do depósito

O RV-C utiliza instâncias de várias formas:

Cada utilização da Instância tem um significado específico e um dispositivo determinado pode ocasionalmente utilizar uma ou mais destas instâncias.

Instância de Fonte CC

No RV-C, uma fonte CC é algo que pode gerar e (opcionalmente) armazenar energia. Normalmente, uma bateria, mas também pode ser uma célula de combustível ou o lado de saída de um contactor/conector CC.

Uma fonte CC pode ser considerada como um sistema de bateria e seu «bus» físico associado, por exemplo, a bateria da casa, o «bus» CC e a cablagem CC. As Instâncias de Fonte CC são utilizadas para associar dispositivos subsequentes (por exemplo, um carregador ou um inversor) ao «bus CC» a que está ligado.

Desta forma, é possível mapear a forma como todos os dispositivos estão ligados em relação ao respetivo barramento CC através do seu valor de Instância de Fonte CC (bateria de arranque e respetivo alternador, bateria de serviço e carregadores, etc.).

Em alguns casos (por p. ex, um Conversor CC-CC ou um Contactor), um dispositivo pode estar associado a duas Instâncias de Fonte CC diferentes. Por exemplo, um conversor CC-CC pode estar associado às duas baterias diferentes às quais está ligado, enquanto um contactor pode estar associado à bateria à qual está ligado; o «bus» CC no lado de carga do contactor tem então a sua própria instância de Fonte CC.

Embora a Victron possa suportar mais de uma bateria (uma de serviço e uma bateria de arranque), o foco principal é uma bateria. O módulo dbus-rvc apresenta a bateria «primária» para RV-C como informação «Instância de Origem CC = 1» (bateria de serviço).

Se existirem, os dispositivos adicionais de deteção Victron serão apresentados com as Instâncias de Fonte CC de 2. Um exemplo é o sensor da tensão da bateria de arranque opcional no SmartShunts.

Linha CA

A linha CA é muito mais simples, pois o RV-C assume um sistema CA limitado, normalmente definido como Linha 1 ou Linha 2. A Victron suporta sistemas trifásicos, que não estão incluídos na especificação RV-C. Todas as instalações com sistemas trifásicos não são suportadas pelo módulo dbus-RVC e as mensagens RV-C relativas a CA são suprimidas.

Instância de Dispositivo

A Instância de Dispositivo é uma forma de separar diferentes dispositivos físicos do mesmo tipo. Exemplo: se uma instalação incluir dois carregadores CA ligados à mesma bateria, cada um será atribuído a uma instância de dispositivo separada, apesar de ambos partilharem a mesma Instância de Fonte CC. Cada carregador também estaria associado a uma linha CA, que pode ou não ser a mesma. Desta forma, o carregador CA é completamente descrito na forma como está cablado nos lados de CA e CC, podendo ser identificado de forma exclusiva através da sua Instância de Dispositivo.

As Instâncias de Dispositivos são relevantes numa determinada classe de dispositivos. Um carregador CA pode definir as Instâncias de Dispositivo 1 e 2, e estas não estão relacionadas com as Instâncias de Dispositivo 1 e 2 de um controlador de motor de CC.

Comunicação de anomalia RV-C:

Este mapeamento simples permite que os ecrãs externos do utilizador indiquem uma condição de alarme ou de anomalia num determinado dispositivo Victron, para que o utilizador possa obter mais informação com os auxiliares de diagnóstico Victron.

Um conceito crítico no RV-C é a aplicação das Prioridades do Dispositivo.

Se for utilizada, a prioridade de um determinado dispositivo vai ter um impacto se for permitido transmitir DGN (por exemplo, um BMS com uma prioridade superior deve transmitir detalhes sobre o estado da bateria, enquanto um controlador MPPT com uma prioridade inferior deve recuar).

A prioridade do dispositivo também é utilizada ocasionalmente para permitir o favorecimento de um nó em relação a outro, por exemplo, pode ser mais desejável utilizar a alimentação CA de terra relativamente ao inversor.

Na implementação do dbus-rvc, as seguintes prioridades são codificadas de forma rígida em mensagens transmitidas:
