3. Installation

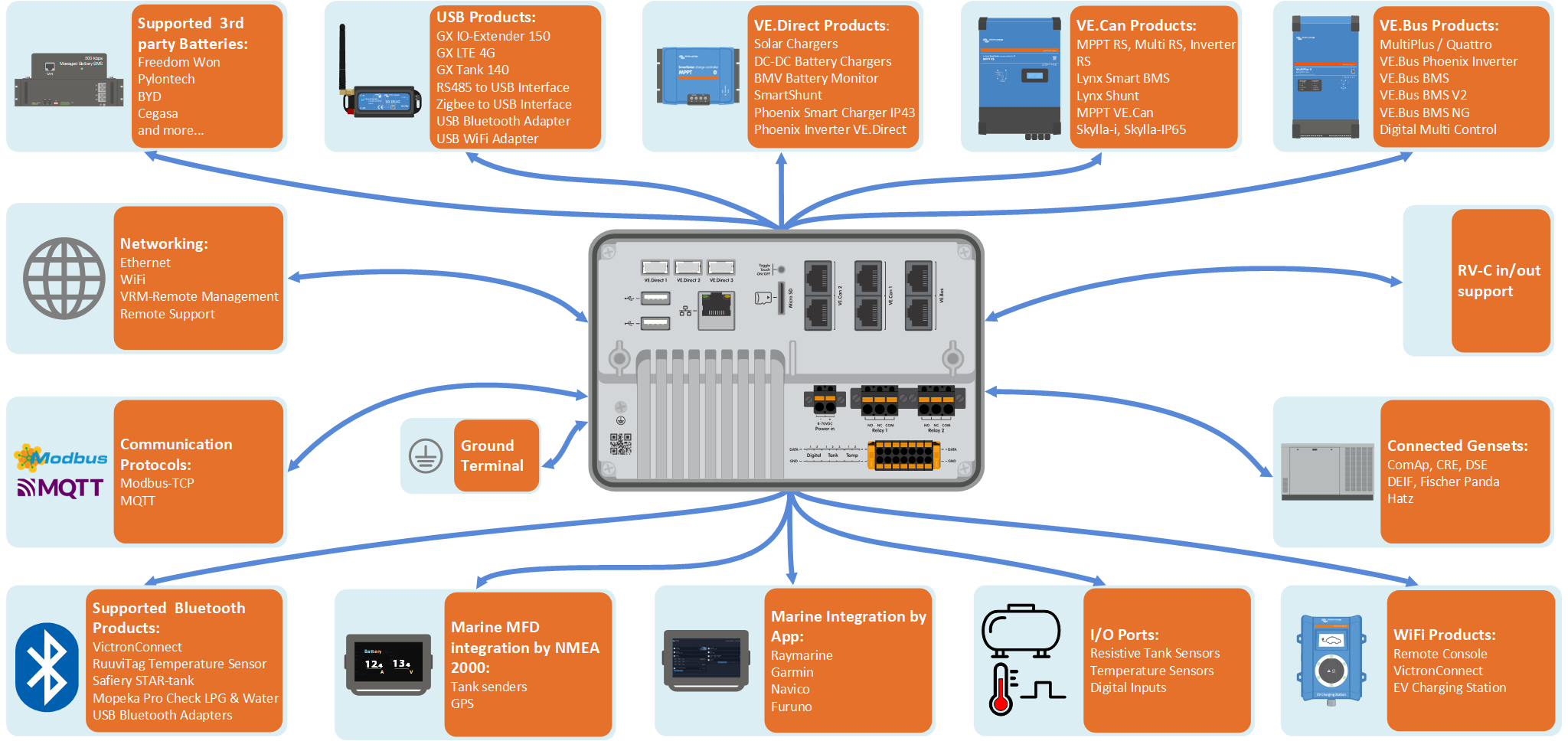

3.1. Aperçu des connexions Ekrano GX
Ports de communication | IO | Autre |
|---|---|---|
3 x VE.Direct | 2 x entrées numériques | Fente pour carte microSD (32 Go max.) |
2x VE.Can | 3 x entrées de niveau de réservoir résistives | Bouton encastré pour contrôle tactile |
1 x VE.Bus | 2 x entrées de capteur de température | Port d’alimentation (8 - 70 VCC) |
Ethernet | 2 x relais programmables (NO, COM, NC - limite de courant : CC jusqu’à 30 VCC : 3 A/CA 125 VCA : 1 A)) | Écran tactile TFT LCD de 7 pouces (1024 x 600 pixels) |
WiFi 2,4 GHz (802.11 b/g/n) | Borne de terre pour le raccordement du conducteur de liaison de protection | |
Bluetooth Smart | ||
2 x ports hôtes USB (limite de courant : 1,5 A@5 V partagé) |
3.2. Option de montage :
L’Ekrano GX est livré avec un support en acier massif, deux tiges et des écrous à ailettes pour le montage par l’arrière et une option pour le montage par l’avant uniquement, à l’aide des ressorts inclus.
Montage par l’arrière
Montez l’Ekrano GX par l’arrière lorsqu’il est facilement accessible.
Préparez la découpe selon le gabarit de découpe fourni en annexe.
Vissez les goujons M5 fournis avec l’extrémité filetée courte dans les filetages arrière.
Placez l’EGX dans la découpe et montez le support en acier à l’aide des écrous à ailettes fournis.
Serrous les écrous à ailettes. Si le montage est effectué correctement, le joint est comprimé sur la surface autour de la découpe, ce qui le rend étanche.
Montage par l’avant
Si l’Ekrano GX n’est pas accessible par l’arrière, il peut être monté par l’avant.
Préparez la découpe selon le gabarit de découpe fourni en annexe.
Monter les ressorts fournis à l’aide des deux vis et des rondelles.
Effectuez tous les raccordements de câbles nécessaires.
Poussez délicatement les ressorts vers l’arrière et maintenez-les avec vos doigts tout en insérant l’EGX dans la découpe. Relâchez ensuite les ressorts. Ils s’enclencheront une fois que l’EGX sera complètement inséré et maintiendront l’appareil en place. Faites attention, car ces ressorts sont puissants et font très mal lorsqu’ils s’enclenchent accidentellement sur vos doigts.
Position de montage
Bien que l’Ekrano GX soit étanche par l’avant (en utilisant le support en acier) et qu’il soit doté d’un rétroéclairage lumineux, ne le montez pas en plein soleil pour éviter qu’il surchauffe et pour qu’il soit mieux lisible. Montez-le à l’horizontale. Le mode portrait ou la rotation automatique ne sont pas pris en charge.
3.3. Mise en marche du Ekrano GX
L’appareil est alimenté à l’aide du connecteur Power in V+. Il fonctionne avec une tension comprise entre 8 et 70 VCC. L’appareil ne sera pas alimenté par les autres connexions (le réseau, par exemple). Le câble d’alimentation CC fourni est équipé d’un fusible en ligne à fusion lente de 3,15 A.
Si vous utilisez le EGX dans une installation équipée d’un BMS VE.Bus, connectez le Power in V+ du EGX au port appelé « Load disconnect » du BMS VE.Bus. Connectez les deux fils négatifs au pôle négatif d’une batterie ordinaire.
Avertissement concernant l’alimentation à partir de la borne de sortie CA d’un VE.Bus (convertisseur, Multi ou Quattro) :
Si vous alimentez le EGX avec un adaptateur secteur connecté au port de sortie CA d’un produit VE.Bus (convertisseur, Multi ou Quattro), un blocage se produira en cas de coupure de l’alimentation des produits VE.Bus. pour une raison quelconque (comme un défaut de fonctionnement ou un démarrage sans couplage au réseau). Les appareils VE.Bus inhibent leur démarrage jusqu’à ce que le EGX soit sous tension, mais le EGX ne démarre pas tant qu’il n’est pas alimenté. Vous pouvez résoudre ce blocage en débranchant brièvement le câble VE.Bus du EGX. Vous constaterez alors que les produits VE.Bus s’amorcent immédiatement.
Vous pouvez aussi apporter une modification au câblage RJ45. Pour plus d’informations à ce sujet, voir la Q20 de la FAQ.
Notez qu’avec ou sans la modification ci-dessus, l’alimentation de l’équipement de surveillance par la sortie CA d’un convertisseur/chargeur (bien sûr) présente un inconvénient : toute surveillance est interrompue en cas de problème entraînant l’arrêt du convertisseur/chargeur. Il peut s’agir par exemple d’une surcharge du convertisseur, d’une température élevée ou d’une tension de batterie faible. Il est donc recommandé d’alimenter le dispositif GX à partir de la batterie.
Isolation
Étant donné que le EGX est connecté à de nombreux produits différents, vous devez veiller à une bonne isolation pour éviter les boucles de masse. Pour 99 % des installations, ce problème ne se posera pas.
Les ports VE.Bus sont isolés
Les ports VE.Direct sont isolés
Le port 1 de VE.Can est isolé galvaniquement, le port 2 de VE.Can est non isolé
Les ports USB ne sont pas isolés. La connexion d’un dongle WiFi ou GPS ne créera pas de problème car il n’est pas connecté à une autre source d’alimentation. Bien qu’il y ait une boucle de masse lorsque vous montez un concentrateur USB alimenté séparément, nous avons mené des tests approfondis sans constater de problèmes.
Le port Ethernet est isolé, à l’exception du blindage : utilisez des câbles UTP non blindés pour le réseau Ethernet.
Extension des ports USB à l’aide d’un concentrateur USB auto-alimenté
Bien que le nombre de ports USB puisse être augmenté à l’aide d’un concentrateur, la quantité d’énergie que le port USB intégré peut fournir est limitée. Si vous augmentez le nombre de ports USB, nous vous recommandons d’utiliser systématiquement des concentrateurs USB alimentés. Et pour réduire les risques, utilisez uniquement des concentrateurs USB de bonne qualité. Victron propose également un adaptateur VE.Direct vers USB. Vous pouvez l’utiliser pour augmenter le nombre d’appareils VE.Direct connectés à votre système. Consultez ce document pour connaître le nombre maximal d’appareils pouvant être connectés aux différents périphériques GX.
3.4. Écran tactile intégré de 7 pouces
 |
L’écran tactile intégré de 7 pouces offre une vue d’ensemble instantanée de votre système et vous permet d’ajuster les paramètres à la volée. Sa conception super fine et étanche ainsi que sa facilité d’installation offrent une grande flexibilité dans la création d’un tableau de bord clair et net.
Aucune configuration n’est nécessaire. Lorsque l’écran est branché, l’appareil affiche automatiquement le tableau de bord du GX et son menu de commandes.
Les options d’affichage sont disponibles dans le menu Paramètres→ Affichage et langue. Vous pouvez définir un délai pour l’extinction de l’écran ou activer la luminosité adaptative.
L’écran tactile se commande avec un seul doigt. Balayez l’écran pour faire défiler les menus vers le haut ou vers le bas, et appuyez sur un menu pour le sélectionner. Un clavier apparaît sur l’écran pour saisir du texte et des chiffres.
3.5. Désactivation du contrôle par saisie tactile
Afin de restreindre l’accès au système GX, il est possible de désactiver le contrôle par saisie tactile de l’écran tactile. Cela permet d’installer le Ekrano GX à un endroit où il est visible par l’opérateur du système, tout en l’empêchant de l’utiliser pour élever son niveau d’accès.
Notez que cette fonction désactive uniquement le contrôle tactile/par souris. Sur la console à distance, vous pouvez toujours contrôler l’appareil à l’aide du clavier.
Il existe trois façons de désactiver la fonction tactile de l’écran :
En utilisant le bouton encastré à l’arrière
En utilisant un bouton-poussoir momentané raccordé à l’une des entrées numériques
En utilisant un clavier USB externe raccordé au Ekrano GX. La fonction tactile peut alors être activée ou désactivée en appuyant sur la touche Pause/Break.
Si vous souhaitez utiliser cette fonction, assurez-vous que les ports USB et le clavier USB ne sont pas accessibles.
Désactivation du contrôle par saisie tactile à l’aide du bouton encastré à l’arrière de l’Ekrano GX
Prenez un objet pointu (par exemple un stylo ou un trombone) et appuyez une fois sur le bouton.
La saisie tactile est maintenant désactivée. La saisie n’est plus possible. L’écran s’éteint au bout du temps réglé sous Durée avant extinction de l’affichage (voir menu Affichage et langue). Une pression sur l’écran active la dernière page réglée.
Une nouvelle pression sur la touche active la fonction tactile
Désactivation du contrôle par saisie tactile à l’aide d’un bouton-poussoir momentané
Accédez à Paramètres → E/S → Entrées numériques → Entrée numérique [numéro de l’entrée numérique].
Faites défiler le sous-menu jusqu’à ce que vous voyiez l’option Contrôle par saisie tactile.
Appuyez sur la barre espace ou cliquez/appuyez pour activer le contrôle par saisie tactile.
Raccordez un bouton-poussoir entre les broches supérieure et inférieure de l’entrée numérique associée.
Appuyez une fois sur le bouton pour activer (ou désactiver) le contrôle tactile. La saisie tactile n’est plus possible. L’écran s’éteint au bout du temps réglé sous Durée avant extinction de l’affichage (voir menu Affichage et langue). Une pression sur l’écran active la dernière page réglée. Appuyez à nouveau sur le bouton pour désactiver (ou activer) le contrôle tactile. Notez que cela met la broche gpio à la terre. N’appliquez pas de tension aux broches gpio.
Désactivation du contrôle par saisie tactile à l’aide d’un clavier USB externe
Raccordez un clavier USB externe à l’un des ports USB du Ekrano GX
Appuyez sur la touche Pause/Break pour activer/désactiver le contrôle par saisie tactile.
Pour les claviers sans touche Pause/Break, utilisez l’une des combinaisons de touches de remplacement mentionnées dans cet article Wikipedia.
3.6. Connexions du relais
Le Ekrano GX dispose d’une fonctionnalité de relais sans potentiel normalement ouvert (NO) et normalement fermé (NC). Cette fonctionnalité peut être programmée via le menu GX, dans Paramètres → Relais → Fonction.
Le relais 1 est particulièrement important car, en plus du déclenchement manuel et du déclenchement lié à la température (s’applique également au relais 2), il peut également être utilisé comme relais d’alarme, de démarrage/arrêt de générateur ou de pompe de réservoir.
 |
Si la fonction du relais est configurée comme relais d’alarme, il est possible d’inverser la polarité du relais via un menu supplémentaire. Le réglage par défaut est Normalement ouvert. Veuillez noter que l’inversion de la polarité en Normalement fermé entraînera une consommation de courant légèrement plus élevée du dispositif GX.
 |  |
Respectez les limites de tension et de courant des relais, qui sont les suivantes : CC jusqu’à 30 VCC : 3 A - CA : 1 A, 125 VCA
