3. Installazione

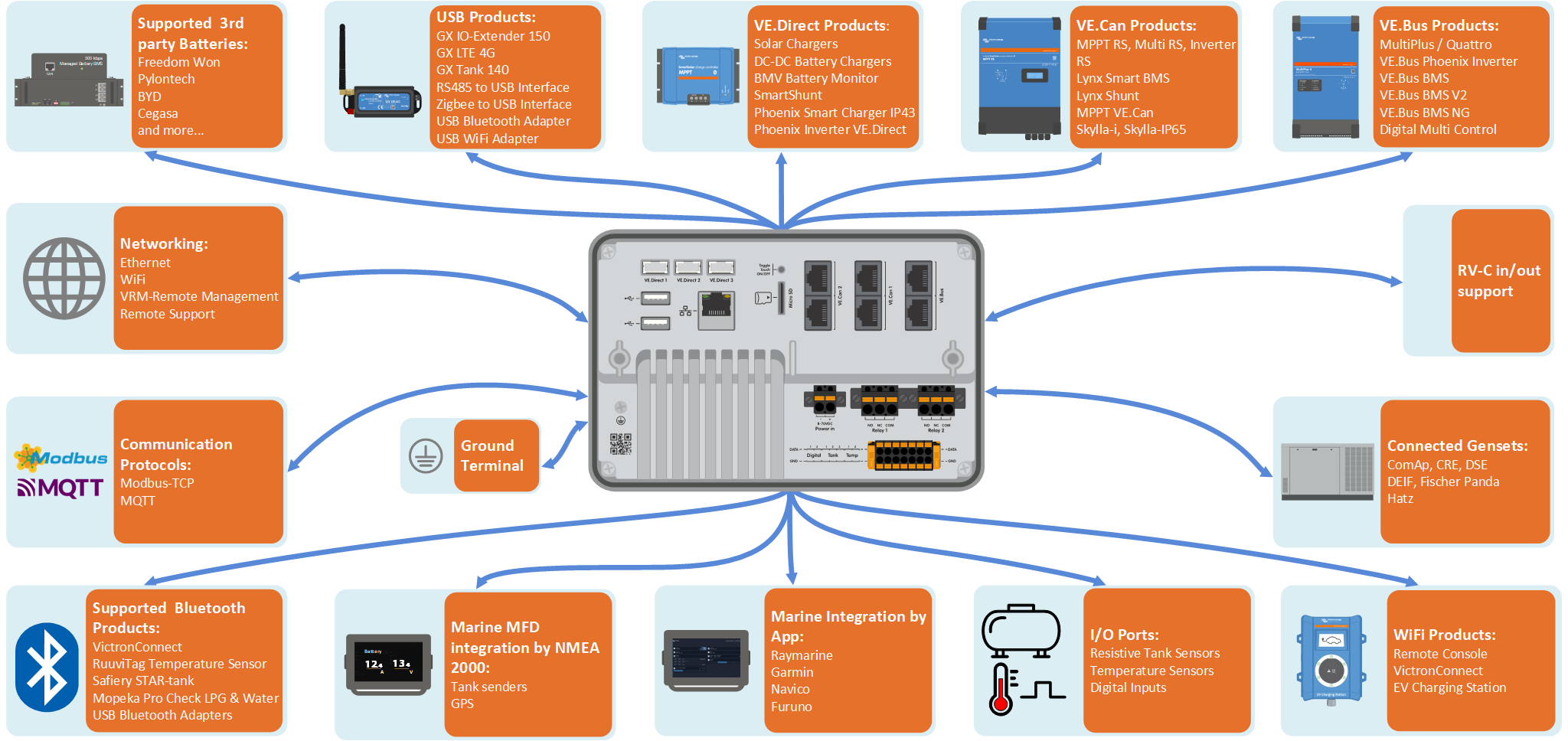

3.1. Ekrano GX Panoramica dei collegamenti
Porte di comunicazione | IO | Altro |
|---|---|---|
3x VE.Direct | 2x Ingressi digitali | Slot per scheda MicroSD (max. 32 GB) |
2x VE.Can | 3x Ingressi resistivi livello del serbatoio | Pulsante incassato per il controllo touch |
1x VE.Bus | 2x Ingressi sensore di temperatura | Porta di alimentazione (8 - 70 VCC) |
Ethernet | 2x relè programmabili (NO, COM, NC - limite di corrente: CC fino a 30 VCC: 3 A / CA 125 VCA: 1A)) | Touchscreen LCD TFT da 7 pollici (1024x600 pixel) |
WiFi 2,4 GHz (802.11 b/g/n) | Morsetto di terra per collegare il conduttore equipotenziale | |
Bluetooth Smart | ||
2x porte host USB (limite di corrente: 1,5 A@5 V condiviso) |
3.2. Opzioni di montaggio
L'Ekrano GX ha in dotazione una solida staffa in acciaio, due aste e due dadi ad alette per il montaggio dal retro, nonché un'opzione per il montaggio solamente dalla parte anteriore, utilizzando le molle collegate.
Montaggio dal retro
Montare l’Ekrano GX dal retro se è facilmente accessibile.
Preparare il ritaglio come da modello di ritaglio in appendice.
Avvitare i bulloni passanti M5 in dotazione, la cui estremità filettata corta deve essere inserita nelle filettature posteriori.
Posizionare l'EGX nel ritaglio e montare la staffa in acciaio utilizzando i dadi ad alette in dotazione.
Serrare i dadi ad alette. Se si esegue correttamente tale operazione, la guarnizione viene schiacciata sulla superficie che circonda il ritaglio, rendendolo impermeabile.
Montaggio dalla parte anteriore
Montare l’Ekrano GX dalla parte anteriore se non è accessibile dalla parte posteriore.
Preparare il ritaglio come da modello di ritaglio in appendice.
Montare le molle in dotazione utilizzando le due viti con rondelle.
Eseguire tutti i collegamenti dei cavi necessari.
Spingere con cautela le molle all'indietro e tenerle premute con le dita mentre si inserisce l'EGX nel foro. Quindi rilasciare le molle. Dopo aver inserito completamente l'EGX, le molle si chiudono a scatto e mantengono il dispositivo in posizione. Prestare attenzione, poiché le molle sono molto rigide e possono causare ferite gravi se scattano accidentalmente tra le dita.
Posizione di montaggio
Sebbene la parte anteriore dell'Ekrano GX sia impermeabile (quando si utilizza la staffa in acciaio) e abbia una retroilluminazione brillante, non montarlo in una posizione esposta alla luce diretta del sole per evitare il surriscaldamento e ottenere una migliore leggibilità. Montarlo orizzontalmente. La modalità ritratto o la rotazione automatica non sono supportate.
3.3. Alimentazione del Ekrano GX
Il dispositivo viene alimentato tramite il connettore Power in V+. Accetta da 8 a 70 VCC. Il dispositivo non si alimenta tramite alcuna delle altre connessioni (ad es., la rete). Il cavo di alimentazione CC in dotazione comprende un fusibile lento in linea da 3,15 A.
Quando il EGX viene utilizzato in un impianto dotato di un BMS VE.Bus, collegare il Power in V+ del EGX al morsetto etichettato come "Disconnessione del carico" del VE.Bus BMS. Collegare entrambi i cavi negativi all’adattatore del polo negativo di una batteria comune.
Un’osservazione di cautela sull'alimentazione dal morsetto AC-out di un inverter VE.Bus, Multi o Quattro:
Se si alimenta il EGX da un adattatore CA collegato a una porta AC-out di qualsiasi prodotto VE.Bus (Inverter, Multi o Quattro), si verificherà un blocco quando i prodotti VE.Bus si spengono per qualsiasi motivo (dopo qualsiasi guasto operativo o durante un black start). I dispositivi VE.Bus non si avvieranno finché il EGX è alimentato, ma il EGX non si avvierà finché non è alimentato. Tale blocco può essere rettificato staccando brevemente l’alimentazione del cavo VE.Bus del EGX: si osserverà che i prodotti VE.Bus inizieranno immediatamente ad avviarsi.
Oppure si può effettuare una modifica del cablaggio RJ45. Vedere la D20 delle FAQ per ulteriori informazioni a questo riguardo.
Tenere presente che, con o senza le suddette modifiche, l'alimentazione dell'apparecchiatura di monitoraggio con la AC-out di un inverter/caricabatterie ha (naturalmente) lo svantaggio che il monitoraggio viene del tutto interrotto quando si verifica un problema che causa l'arresto dell'inverter/caricabatterie. Alcuni esempi ne sono il sovraccarico dell'inverter, l'alta temperatura o la bassa tensione della batteria. Si raccomanda, quindi, di alimentare il dispositivo GX dalla batteria.
Isolamento
Essendo il EGX collegato a vari prodotti differenti, assicurarsi di prestare particolare attenzione all’isolamento, al fine di evitare cicli di massa. Nel 99 % degli impianti non sussisterà questo problema.
Le porte VE.Bus sono isolate
Le porte VE.Direct sono isolate
La porta VE.Can 1 è isolata galvanicamente, la porta VE.Can 2 non è isolata
Le porte USB non sono isolate. Non sarà un problema collegare un Dongle WiFi o GPS, giacché non è collegato a un’altra alimentazione. Sebbene si formi un ciclo di massa quando si monta un hub USB alimentato separatamente, test approfonditi non hanno dimostrato che ciò causi alcun problema.
La porta Ethernet è isolata, tranne la schermatura: utilizzare cavi UTP non schermati per la rete Ethernet.
Ampliamento delle porte USB mediante l’uso di un hub USB auto-alimentato
Sebbene il numero di porte USB si possa aumentare mediante un hub, esiste un limite per la quantità di potenza che può fornire la porta USB di serie. Quando si aumenta il numero di porte USB, raccomandiamo di usare sempre hub USB alimentati. E, per ridurre al mimino le possibilità di problemi, assicurarsi di utilizzare hub USB di buona qualità. Victron offre anche un adattatore VE.Direct a USB e si può utilizzare questa soluzione per aumentare il numero di dispositivi VE.Direct che si possono collegare al sistema, vedere questo documento per sapere il limite di dispositivi che si possono connettere a vari dispositivi GX.
3.4. Touchscreen da 7 pollici integrato
 |
Il display touchscreen da 7 pollici integrato consente di avere una panoramica immediata del sistema e di regolare le impostazioni in tempo reale. Il design ultrasottile e impermeabile, nonché la facilità di installazione, offrono una grande flessibilità nella creazione di un dashboard chiaro e pulito.
Non è necessario configurarlo. Dopo aver collegato lo schermo, il dispositivo visualizzerà automaticamente la panoramica GX e il menù dei comandi.
Le opzioni di visualizzazione sono disponibili nel menu Impostazioni → Display e lingua. È possibile impostare un tempo di spegnimento del display o attivare la luminosità adattiva.
Lo schermo si controlla con la punta delle dita. Si può strisciare con il dito per scorrere in su o in giù i menù e toccare per selezionare. I testi e i numeri si possono inserire mediante una tastiera sullo schermo.
3.5. Disattivazione del comando di inserimento tattile
Per limitare l'accesso al sistema GX, è possibile disattivare il comando di inserimento tattile del touchscreen. Ciò consente di montare il Ekrano GX in un punto visibile all'operatore del sistema, impedendogli al contempo di utilizzarlo per elevare il proprio livello di accesso.
Tenere presente che questa funzione disattiva solo il comando tattile/mouse. È ancora possibile controllare il dispositivo mediante la tastiera della Consolle Remota.
Esistono tre modi per disattivare la funzione tattile del display:
Utilizzando il pulsante incassato sul retro
Utilizzando un pulsante momentaneo collegato a uno degli ingressi digitali
Utilizzando una tastiera USB esterna collegata al Ekrano GX; La funzione tattile può essere attivata e disattivata premendo il tasto Pausa/Interruzione.
Se si desidera utilizzare questa funzione, assicurarsi che le porte USB e la tastiera USB non siano accessibili.
Disattivazione del comando di inserimento tattile tramite il pulsante incassato sul retro dell’Ekrano GX
Premere una volta il pulsante aiutandosi con un oggetto appuntito (ad esempio, una penna o una graffetta)
L’inserimento tattile è ora disattivato. Non è più possibile inserire dati. Il display si spegne trascorso il tempo impostato in Tempo di spegnimento del display (vedere il menu Display e Lingua). Toccando lo schermo si attiva l'ultima pagina impostata.
Premendo nuovamente il pulsante si attiva la funzione tattile
Disattivazione del comando inserimento tattile tramite un pulsante momentaneo
Entrare in Impostazioni → IO → Ingressi digitali → Ingresso digitale [numero dell'ingresso digitale]
Scorrere verso il basso il sottomenu fino a visualizzare l'opzione Comando inserimento tattile
Premere la barra spaziatrice o cliccare/toccare per attivare il comando di inserimento tattile
Collegare un pulsante momentaneo tra i pin superiore e inferiore dell'ingresso digitale associato
Premendo una volta il pulsante si attiva (disattiva) la funzione tattile. Non è più possibile inserire i dati mediante la funzione tattile. Il display si spegne trascorso il tempo impostato in Tempo di spegnimento del display (vedere il menu Display e lingua). Toccando lo schermo si attiva l'ultima pagina impostata. Premendo una volta il pulsante si disattiva (attiva) la funzione tattile. Tenere presente che il pin gpio viene collegato a massa. Non applicare tensione ai pin gpio.
Disattivazione del comando di inserimento tattile tramite una tastiera USB esterna
Collegare una tastiera USB esterna a una delle porte USB del Ekrano GX
Premere il tasto Pausa/Interruzione per attivare/disattivare il comando di inserimento tattile.
Per le tastiere prive del tasto Pausa/Interruzione, utilizzare una delle combinazioni di tasti sostitutivi indicate in questo articolo di Wikipedia.
3.6. Collegamenti del relè
Il Ekrano GX è dotato di funzionalità di relè a potenziale zero Normalmente aperto (NO) e Normalmente chiuso (NC). La funzione dei relè può essere impostata tramite il menu GX, Impostazioni → Relè → Funzione.
Il Relè 1 è particolarmente importante perché, oltre all'attivazione manuale e in base alla temperatura (vale anche per il Relè 2), può essere utilizzato anche come relè di allarme, di avvio/arresto del generatore o della pompa del serbatoio.
 |
Se la funzione del relè è configurata come relè di allarme, è possibile invertire la polarità di tale relè tramite un menu aggiuntivo. L'impostazione per difetto è Normalmente aperto. Tenere presente che l'inversione della polarità su Normalmente chiuso comporta un consumo leggermente superiore di corrente del dispositivo GX.
 |  |
Rispettare i limiti di tensione e corrente dei relè, che sono: CC fino a 30 VCC: 3 A - CA: 1 A, 125 VCA
