3. Installatie

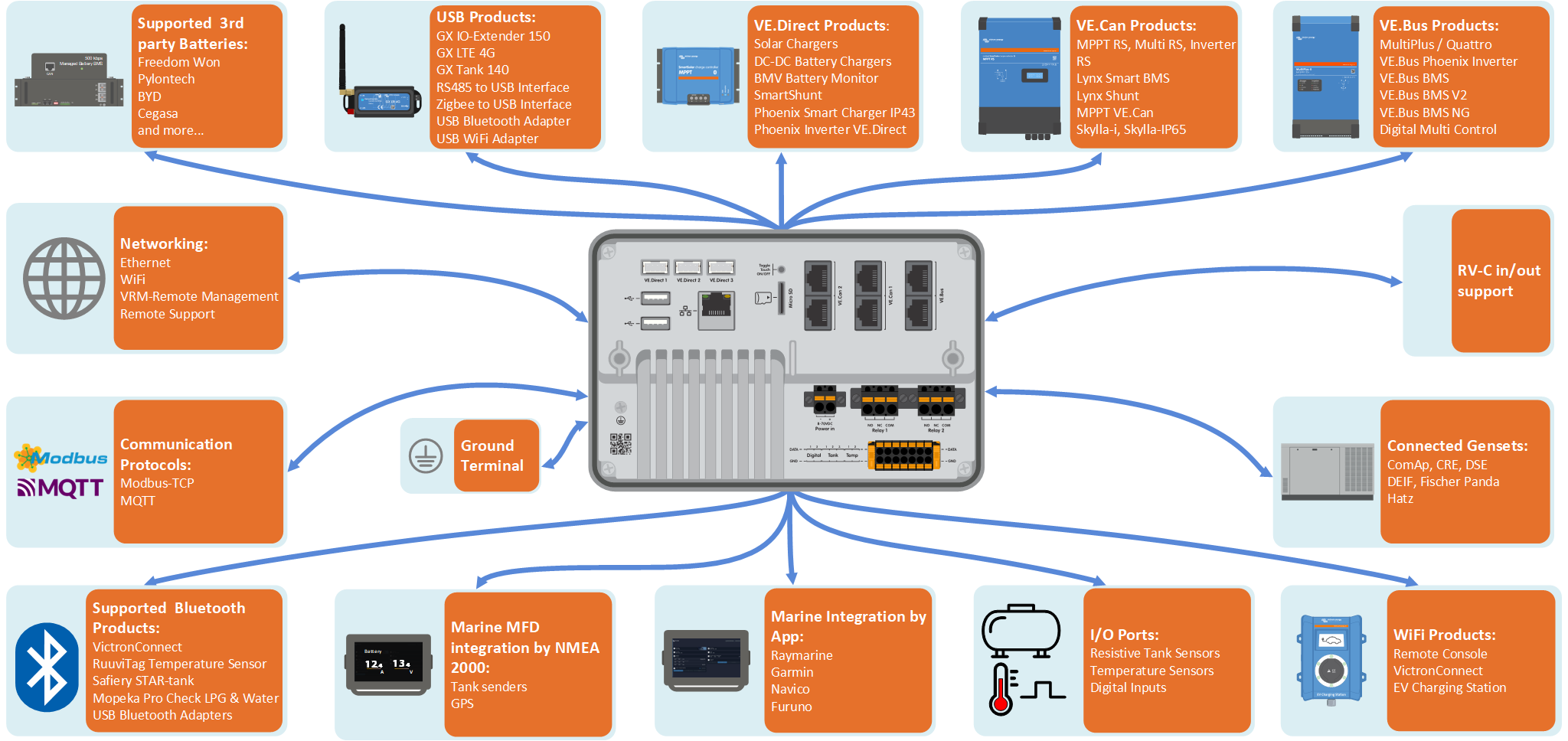

3.1. Ekrano GX Overzicht van aansluitingen
Communicatiepoorten | iOS | Overige |
|---|---|---|
3x VE.Direct | 2x Digitale ingangen | MicroSD Card Slot (max. 32 GB) |
2x VE.Can | 3x Weerstand Tankniveau-ingangen | Verzonken toets voor toetsbesturing |
1x VE.Bus | 2x Temperatuursensoringangen | Voeding-poort (8 - 70 VDC) |
Ethernet | 2x Programmeerbaar relais (NO, COM, NC - stroomlimiet: DC tot 30 VDC: 3 A / AC 125 VAC: 1 A)) | 7-inch TFT LCD aanraakscherm (1024x600 pixels) |
WiFi 2,4 GHz (802.11 b/g/n) | Aardklem voor het aansluiten van een beschermende bindingsgeleider | |
Bluetooth Smart | ||
2x USB Host-poorten (stroomlimiet: 1,5 A@5 V gedeeld) |
3.2. Montage-opties
De Ekrano GX wordt geleverd met een stevige stalen beugel, twee draadeinden en vleugelmoeren voor montage vanaf de achterkant en een optie om alleen vanaf de voorkant te monteren, met behulp van de bijgevoegde veren.
Montage van de achterkant
Monteer de Ekrano GX vanaf de achterkant als dat eenvoudig toegankelijk is.
Bereid de uitsparing voor met het uitsparing sjabloon van de bijlage.
Schroef de meegeleverde M5-draadeinden met het uiteinde met de korte schroefdaad in de schroefdraadbussen aan de achterzijde.
Plaats de EGX in de uitsparing en monteer de stalen beugel met de bijgeleverde vleugelmoeren.
Draai de vleugelmoeren vast. Als dit juist gedaan wordt, dan drukt dit de afdichting tegen het oppervlak rond de uitsparing aan, zodat het waterdicht wordt.
Monteren vanaf de voorkant
Monteer de Ekrano GX aan de voorkant als het via de achterkant niet toegankelijk is.
Bereid de uitsparing voor met uitsparing sjabloon van de bijlage.
Monteer de geleverde veren met de twee schroeven met sluitringen.
Maak alle noodzakelijke kabelaansluitingen.
Duw de veren voorzichtig naar achter en houd ze vast terwijl de EGX in de uitsparing gezet wordt. Laat dan de veren los. Ze klappen dicht als de EGX er volledig ingezet is en houden het apparaat op zijn plaats. Wees voorzichtig omdat die veren sterk zijn en het doet echt veel pijn als ze per ongeluk op je vingers klappen.
Montagepositie
Hoewel de Ekrano GX waterdicht is aan de voorzijde (bij gebruik van de stalen beugel) en een helder achtergrondlicht heeft, monteer de Ekrano GX toch niet in rechtstreeks zonlicht om oververhitting te voorkomen en betere leesbaarheid te behouden. Monteer de Ekrano GX horizontaal. Staande-modus of automatische draaien wordt niet ondersteund.
3.3. Voeden van de Ekrano GX
Het apparaat wordt gevoed met behulp van de Power in V+-stekker. Het ondersteunt 8 tot 70 VDC. Het apparaat zal zichzelf niet voeden via een van de andere verbindingen (bijvoorbeeld het netwerk). De meegeleverde DC-kabel bevat een geïntegreerde 3,15 A trage zekering.
Als de EGX wordt gebruikt in installaties met een VE.Bus BMS, sluit dan de Power in V+ aan op de EGX-aansluitklem met het label “Load disconnect (belastingsontkoppeling)” op de VE.Bus BMS. Sluit beide nulkabels aan op de minpool van een gemeenschappelijke accu.
Een waarschuwingswoord met betrekking tot het voeden vanuit de AC-uitgangsklem van een VE.Bus-omvormer, Multi of Quattro:
Als de EGX gevoed wordt vanuit een AC-adapter aangesloten op de AC-uitgangspoort van een VE.Bus-product (Omvormer, Multi of Quattro), dan zal er een impasse ontstaan nadat de VE.Bus-producten om welke reden dan ook worden uitgeschakeld (na een operationele fout of tijdens een verkeerde start). De VE.Bus-apparaten zullen niet opstarten totdat de EGX van stroom wordt voorzien, de EGXzal echter ook niet opstarten totdat het van stroom wordt voorzien. Deze impasse kan worden verholpen door de VE.Bus-kabel van de EGX kort los te koppelen. De VE.Bus-producten zullen dan onmiddellijk beginnen met opstarten.
Of de RJ45-bekabeling kan gewijzigd worden. Raadpleeg FAQ Q20 voor meer informatie hierover.
Let op dat met of zonder wijziging het voeden van de bewakingsapparatuur met de AC-uitgang van een omvormer/acculader (natuurlijk) het nadeel heeft dat alle bewaking uitgeschakeld wordt als er een probleem is dat ervoor zorgt dat de omvormer/lader afgesloten wordt. Voorbeelden zijn omvormer-overbelasting, hoge temperatuur of lage accuspanning. Het wordt daarom aanbevolen het GX-apparaat via de accu te voeden.
Isolatie
Omdat de EGX is verbonden met veel verschillende producten, is het belangrijk om voor te zorgen voor de juiste isolatie om aardlussen te voorkomen. Bij 99 % van de installaties zal dit geen probleem zijn.
VE.Bus-poorten zijn geïsoleerd
VE.Direct-poorten zijn geïsoleerd
VE.Can-poort 1 is galvanisch geïsoleerd, VE.Can-poort 2 is niet-geïsoleerd
De USB-poorten zijn niet geïsoleerd. Het aansluiten van een WiFi-dongle of GPS-dongle zal geen problemen veroorzaken, omdat deze niet worden aangesloten op een andere voeding. Hoewel er een aardlus zal optreden als een USB-hub met eigen voeding gemonteerd wordt, heeft dit tijdens uitgebreide tests geen problemen veroorzaakt.
De ethernet-poort is geïsoleerd, met uitzondering van de afscherming: gebruik niet-afgeschermde UTP-kabels voor het ethernet-netwerk.
Uitbreiding van USB-poorten met behulp van een USB-hub met eigen voeding
Hoewel het aantal USB-poorten kan worden uitgebreid met behulp van een USB-hub, is er een limiet aan de hoeveelheid stroom die de ingebouwde USB-poort kan leveren. Als het aantal USB-poorten wordt uitbreid, raden wij aan altijd USB-hub's met een eigen voeding te gebruiken. En om de kans op problemen te minimaliseren, moeten USB-hub's van goede kwaliteit gebruikt worden. Aangezien Victron ook een VE.Direct-naar-USB-adapter aanbiedt, kan deze set gebruikt worden om het aantal VE.Direct-apparaten dat op het systeem aangesloten kan worden te verhogen. Zie dit document voor het maximale aantal apparaten dat aangesloten kan worden op de verschillende GX-apparaten.
3.4. Ingebouwd 7-inch touchscreen
 |
Het ingebouwde 7 inch touchscreen display geeft direct een overzicht van het systeem en maakt het mogelijk om instellingen direct aan te passen. Het superslanke en waterdichte ontwerp en de eenvoudige installatie bieden veel flexibiliteit bij het maken van een overzichtelijk en strak dashboard.
Er zijn geen instellingen vereist. Als het scherm verbonden is, dan toont het apparaat automatisch het GX-overzicht en besturingen.
Weergave-opties zijn beschikbaar in de Instellingen → Weergave & taalmenu. Er kan een tijd ingesteld worden voordat het scherm uitschakelt of aangepaste helderheid inschakelt.
Het scherm wordt bestuurd met een vingertop. Er kan geveegd worden om op en neer te gaan door de menu's en tikken om selecties te maken. Tekst- en cijferinvoer wordt ingevoerd via een scherm-toetsenbord.
3.5. Deactiveren touch besturing
Om toegang tot het GX-systeem te beperken is het mogelijk touch besturing voor touchscreen uit te schakelen. Hierdoor kan de Ekrano GX worden gemonteerd op een plek waar het zichtbaar is voor de gebruiker van het systeem; en tegelijkertijd wordt voorkomen dat ze het gebruiken om hun toegangsniveau te verhogen.
Let op dat deze functiealleen touch-/muiscontrole uitschakelt. Op de Remote Console kan het apparaat nog steeds bestuurd worden met toetsenbordinvoer.
Er zijn drie manieren om de touch-functie van het beeldscherm uit te schakelen:
Via de verzonken toets op de achterkant
Via een kortstondige druktoets, aangesloten aan één van de digitale ingangen
Door een extern USB-toetsenbord te gebruiken, verbonden met de Ekrano GX; de touch-functie kan dan uit- en aan geschakeld worden door te drukken op de Pauze/onderbreking toets.
Als deze functie gebruikt wordt, zorg er dan voor dat de USB-poorten en het USB-toetsenbord niet toegankelijk zijn.
Deactiveren touch-ingang besturing via de verzonken toets op de achterkant van de Ekrano GX
Neem een puntig voorwerp (bv. pen of paperclip) en druk de toets eenmaal in
Touch-invoer is nu uitgeschakeld. Invoeren zijn niet langer mogelijk. Het beeldscherm schakelt uit na de ingestelde tijd onder Beeldscherm uit-tijd (raadpleeg menu beeldscherm & taal). Aanraken van het scherm activeert de laatst ingestelde pagina.
De toets opnieuw indrukken activeert de touch-functie
Deactiveren aanraak-ingang besturing via een kortstondige druktoets
Ga naar Instellingen → IO → Digitale ingangen → Digitale ingang [number of the digital input]
Ga naar onder in het submenu tot de regeloptie voor touch-invoer
Druk op de spatiebalk of klik/tik om besturing door touch-invoer in te schakelen
Sluit een moment druktoets tussen de juiste boven en onder pennen van de gekoppelde digitale ingang
Het eenmaal indrukken van de toets activeert (uitschakelen) aanraken. Touch-besturing is niet langer mogelijk. Het beeldscherm schakelt uit na de ingestelde tijd onder Beeldscherm uit-tijd (raadpleeg menu beeldscherm & taal). Aanraken van het scherm activeert de laatst ingestelde pagina. Het opnieuw indrukken van de toets deactiveert (inschakelen) aanraken. Let op dat dit de gpio-pen naar aarde trekt. Zet geen spanning op de gpio-pennen.
Deactiveren touch-ingang besturing via een extern USB-toetsenbord
Sluit een extern USB-toetsenbord aan op één van de USB-poorten op de Ekrano GX
Druk de pauze/onderbreking-toets in om besturing touch-invoer aan/uit te schakelen.
Gebruik voor toetsenborden zonder Pauze/onderbreking-toets één van de vervangende toetscombinaties, vermeld in dit Wikipedia-artikel.
3.6. Relais-aansluitingen
De Ekrano GX heeft een potentiaalvrije Normaal Open (NO) en Normaal Gesloten (NC)-relaisfunctionaliteit. De functie van de relais kan ingesteld worden via het GX-menu, Instellingen → Relais → Functie.
Relais 1 is van bijzonder belang omdat, bovenop handmatig en temperatuur-gerelateerd starten (ook van toepassing op relais 2), het ook gebruikt kan worden als een alarm, aggregaat start/stop of tankpomp relais.
 |
Als de relaisfunctie ingesteld is als een Alarmrelais, is het mogelijk de polariteit van de relais om te keren via aan extra menu. De standaard instelling is normaal open. Let op dat het omkeren van de polariteit naar Normaal gesloten resulteert in een lichtjes hoger stroomverbruik van het GX-apparaat.
 |  |
Houd rekening met de spannings- en stroomlimieten van de relais: DC tot 30 VDC: 3 A - AC: 1 A, 125 VAC
