3. Installation

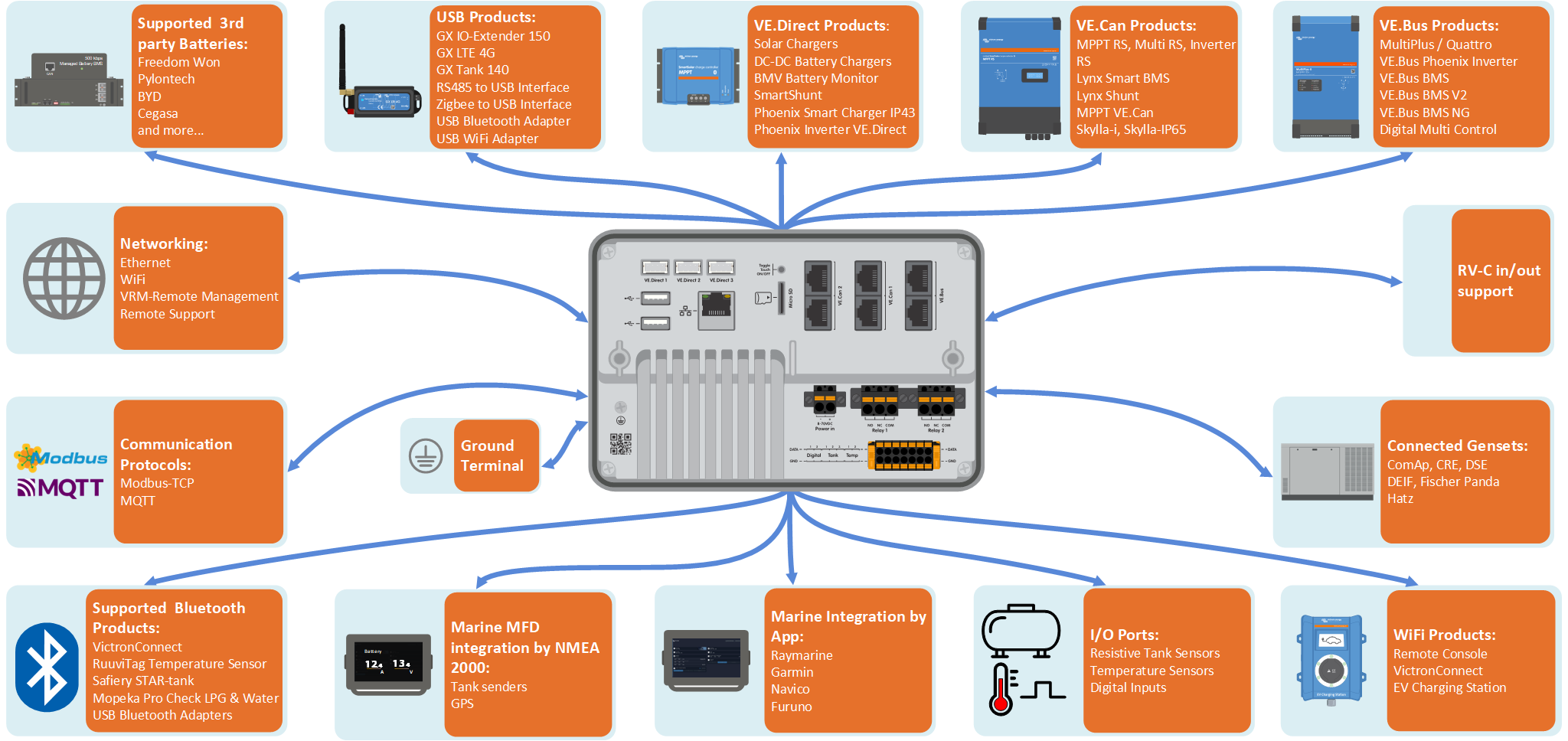

3.1. Ekrano GX Översikt av anslutningar
Kommunikationsportar | IO | Annat |
|---|---|---|
3x VE.Direct | 2x Digitala ingångar | MicroSD-kortläsare (max. 32 GB) |
2x VE.Can | 3x Resistiva tanknivåingångar | Infälld knapp för pekkontroll (touch control) |
1x VE.Bus | 2x Temperatursensoringångar | Strömförsörjningsport (8 - 70 VDC) |
Ethernet | 2x programmerbart relä (NO, COM, NC - strömbegränsning: DC upp till 30 VDC: 3 A/ AC 125 VAC: 1 A) | TFT LCD-pekskärm på sju tum (1024x600 pixlar) |
WiFi 2,4 GHz (802,11 b/g/n) | Jordad terminal för att ansluta skyddsjordledare | |
Bluetooth Smart | ||
2x USB-värdportar (strömbegränsning: 1,5 A @5 V delad) |
3.2. Monteringsalternativ
Ekrano GX levereras med en gedigen stålkonsol, två stänger och vingmuttrar för montering från baksidan samt ett alternativ för montering enbart från framsidan, genom att använda de medföljande fjädrarna.
Montering från baksidan
Montera Ekrano GX från baksidan när den är enkel att nå.
Förbered utskärningen enligt utskärningsmallen i bilagan.
Skruva dit de medföljande M5-dubbskruvarna med den korta gängade änden in i de bakre gängorna.
Placera EGX i utskärningen och montera stålkonsolen med de tillhandahållna vingmuttrarna.
Skruva åt vingmuttrarna. När detta utförs korrekt klämmer det åt förseglingen på ytan runt utskärningen och gör den vattentät.
Montering från framsidan
Montera Ekrano GX från framsidan om det inte går att nå från baksidan.
Förbered utskärningen enligt utskärningsmallen i bilagan.
Montera de medföljande fjädrarna genom att använda de två skruvarna med brickor.
Gör alla nödvändiga kabelanslutningar.
Tryck fjädrarna tillbaka försiktigt och håll i dem med fingrarna när du för in EGX i utskärningen. Släpp sen taget om fjädrarna. De släpper tillbaka när EGX har förts in fullständigt och håller enheten på plats. Var försiktig för dessa fjädrar är hårda och det gör väldigt ont om de av misstag släpper på dina fingrar.
Monteringsposition
Även om Ekrano GX är vattentät från framsidan (vid användning av stålkonsolen) och har en klar bakgrundsbelysning ska du inte montera den i direkt solljus för att undvika överhettning och för att få bättre läsbarhet. Montera den horisontellt. Porträttläge eller automatisk rotering stöds inte.
3.3. Strömförsörjning av Ekrano GX
Enheten förses med ström via kontaktdonet Effekt i V+. Den accepterar från 8 till 70 VDC. Enheten kommer inte att förse sig själv med ström från någon av de andra anslutningarna (t.ex. nätverk) Den tillhandahållna DC-strömkabeln innehåller en inbyggd långsam säkring på 3,15 A.
När EGX används i en installation med en VE.Bus BMS, koppla Effekt i V+ på EGX till terminalen kallad ”Belastningsfrånkoppling” på VE.Bus BMS. Koppla de båda negativa kablarna till den negativa polen på ett vanligt batteri.
En varning om strömförsörjning från AC-ut-terminalen på en VE.Bus växelriktare, Multi eller Quattro:
Om du förser EGX med ström från en AC-adapter som är kopplad till AC-utgångsporten på någon VE.Bus-produkt (Växelriktare, Multi eller Quattro), kommer en låsning att uppstå efter att VE.Bus-produkterna har fått en lägre strömtillförsel av någon anledning (efter ett driftfel eller under dödnätsstart). VE.Bus-enheterna kommer inte att kallstarta förrän EGX har fått ström …men EGX kommer inte att kallstarta förrän det har fått ström. Den här låsningen kan korrigeras genom att snabbt koppla ur EGX VE.Bus-kabeln och då kommer du att se att VE.Bus-produkterna kallstartar omedelbart.
Det går även att ändra RJ45-kablarna. Se FAQ Q20 för mer information om det här.
Observera att både med eller utan ovan nämnda ändring innebär strömtillförsel till övervakningsutrustningen från AC-ut på en växelriktare/laddare (självklart) att all övervakning stängs av om ett problem uppstår som gör att växelriktare/laddaren stängs ner. Exempel på det är överbelastning av växelriktare, hög temperatur eller låg batterispänning. Därför rekommenderar vi att du förser GX-enheten med ström från batteriet.
Isolering
Eftersom EGX ät kopplad till många olika produkter bör du säkerställa att isoleringen är gjord ordentligt för att undvika jordslingor. In 99 % av installationerna kommer det inte att vara ett problem.
VE.Bus-portarna är isolerade
VE.Direct-portarna är isolerade
VE.Can-port 1 är galvaniskt isolerad, VE.Can-port 2 är inte isolerad
USB-portarna är inte isolerade. Att ansluta en WiFi-dongle eller GPS-dongle kommer inte att innebära några problem eftersom de inte är kopplade till någon annan strömkälla. Även om det förekommer jordslingor när du monterar en separat strömförsedd USB-hubb, har vi i våra omfattande tester sett att det inte orsakade några problem.
Ethernetporten är isolerad, förutom skärmen: använd oskärmade UTP-kablar för Ethernet-nätet.
Utökning av USB-portar med en självförsörjande USB-hubb
Även om antalet USB-portar kan utökas genom att använda en hubb så finns det en gräns för mängden effekt som ombord-USB-porten kan leverera. Om du vill utöka antalet USB-portar rekommenderar vi alltid att du använder strömförsedda USB-hubbar. För att minska risken för problem bör du se till att använda USB-hubbar av bra kvalitet. Eftersom Victron även erbjuder en VE.Direct till USB-adapter, kan du använda det upplägget för att öka antalet VE.Direct-enheter du kan ansluta till ditt system, hänvisning till detta dokument för information om högsta antalet enheter som kan kopplas till flera olika GX-enheter.
3.4. Inbyggd pekskärm på sju tum
 |
Den inbyggda pekskärmen på sju tum ger dig en direkt översikt av ditt system och gör det möjligt att ändra inställningar i farten. Den jättesmala och vattentäta designen och enkla installationen erbjuder stor flexibilitet för att skapa en ren och tydlig panel.
Ingen konfigurering krävs. När skärmen är inkopplad kommer enheten automatiskt att visa GX-översikten och menyval.
Visningsalternativ finns tillgängliga i ”Settings→ Display & Language menu” (Inställningar - Skärm- och språkmeny). Du kan ställa in en tid innan skärmen släcks, eller aktivera adaptiv ljusstyrka.
Skärmen styrs lätt med fingret. Du kan dra åt sidan för att skrolla upp och ner i menyerna och klicka för att göra val. Text och siffror matas in via ett tangentbord på skärmen.
3.5. Inaktivera pek-ingångskontroll (touch)
För att begränsa åtkomsten till GX-systemet är det möjligt att inaktivera pek-ingångskontrollen för pekskärmen. Det möjliggör att Ekrano GX kan monteras där den är synlig för systemoperatören och samtidigt hindrar det dem från att använda den för att höja sin åtkomstnivå.
Observera att den här funktionen endast inaktiverar pek-/muskontroll. På Remote Console kan du fortfarande styra enheten med tangentbordet.
Det finns tre sätt att inaktivera skärmens pekfunktion:
Genom att använda den infällda knappen på baksidan.
Genom att använda en tillfällig tryckknapp kopplad till en av de digitala ingångarna.
Genom att använda det externa USB-tangentbordet kopplat till Ekrano GX; Pekfunktionen kan då slås på eller stängas av genom att trycka på tangenten Pause/Break.
Om du vill använda den här funktionen måste du säkerställa att USB-portarna och USB-tangentbordet inte är tillgängliga.
Inaktivera pek-ingångskontroll (touch) via den infällda knappen på baksidan av Ekrano GX
Ta ett spetsigt föremål (ex. en penna eller ett gem) och tryck ned knappen en gång.
Pekingången är nu av. Det är inte längre möjligt att använda funktionen. Skärmen släcks efter den tid som ställts in under Skärmsläckning (se meny Skärm och språk). Genom att vidröra skärmen aktiveras den senast inställda sidan.
Vid nedtryckning av knappen aktiveras pekfunktionen på nytt.
Inaktivera pek-ingångskontroll (touch) med en tillfällig tryckknapp
Gå till Settings → IO → Digital inputs → Digital input [nummer på den digitala ingången] Inställningar → IO → Digitala ingångar).
Skrolla ner i undermenyn tills du ser alternativet pek-ingångskontroll.
Tryck på mellanslagstangenten eller klicka för att aktivera pek-ingångskontroll.
Koppla en tillfällig tryckknapp: mellan de lämpliga topp- och bottenstiften på den associerade digitala ingången.
Genom att trycka ner knappen en gång aktiveras (inaktiveras) pekfunktionen. Det är inte längre möjligt att använda pekfunktionen. Skärmen släcks efter den tid som ställts in under Skärmsläckning (se meny Skärm och språk). Genom att vidröra skärmen aktiveras den senast inställda sidan. Genom att trycka ner knappen på nytt inaktiveras (aktiveras) pekfunktionen. Observera att detta drar GPIO-stiftet till jord. Sätt inte GPIO-stiften under spänning.
Inaktivera pek-ingångskontroll (touch) med ett externt USB-tangentbord
Anslut ett externt USB-tangentbord till en av USB-portarna på Ekrano GX
Tryck på Pause/Break-knappen för att stänga av eller slå på pek-ingångskontrollen.
För tangentbord utan Pause/Break kan man använda en av ersättningstangenterna som nämns i den här Wikipedia-artikeln.
3.6. Reläanslutningar
Ekrano GX har reläfunktionerna potentialfri Normalt öppen (NO) och Normalt stängd NC). Reläfunktionerna kan programmeras via GX-menyn, Settings → Relay → Function (Inställningar →Relä → Funktion).
Relä 1 är särskilt viktigt eftersom, utöver manuell och temperatur-relaterad utlösning (gäller även relä 2), kan det även användas som ett larm-, generator start/stopp- eller tankpumps-relä.
 |
Om reläfunktionen konfigureras som ett larmrelä är det möjligt att vända reläets polaritet via en tilläggsmeny. Standardinställningen är Normalt (vanligtvis) öppen. Observera att en ändring av polariteten till Normalt (vanligtvis) stängd leder till en något högre strömförbrukning från GX-enheten.
 |  |
Observera reläets spännings- och strömbegränsningar, som är: DC upp till 30 VDC: 3 A - AC: 1 A, 125 VAC
