3. Instalación

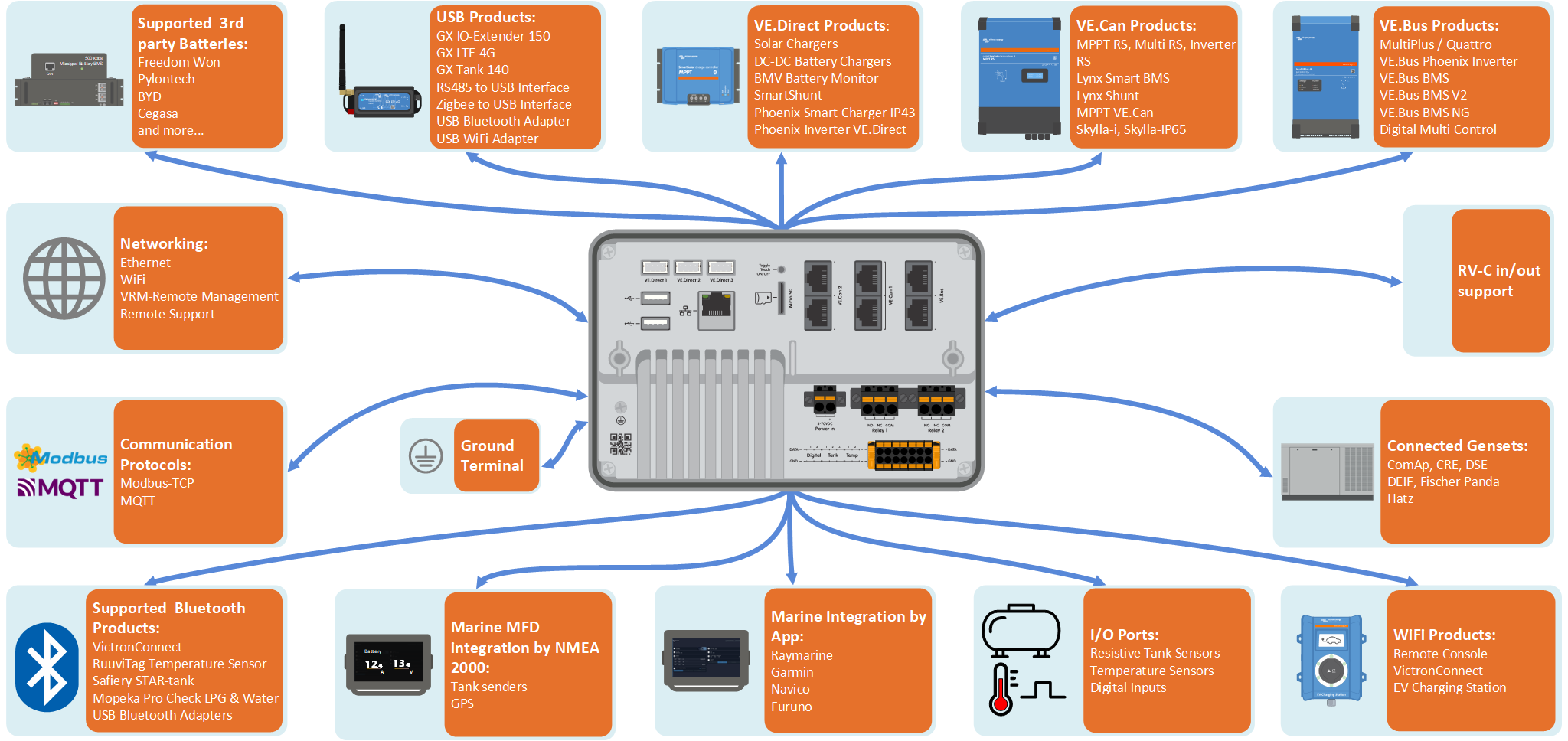

3.1. Resumen de conexiones del Ekrano GX
Puertos de comunicaciones | IO | Otros |
|---|---|---|
3 VE.Direct | 2 entradas digitales | Ranura para tarjeta MicroSD (máx. 32 GB) |
2 VE.Can | 3 entradas nivel depósito resistivas | Botón empotrado para control táctil |
1 VE.Bus | 2 entradas de sensor de temperatura | Puerto de alimentación (8 - 70 VCC) |
Ethernet | 2 relés programables (NO, COM, NC - límite de corriente: CC hasta 30 VCC: 3 A / CA 125 VCA: 1A)) | Pantalla táctil de 7 pulgadas TFT LCD (1024 x 600 píxeles) |
WiFi 2,4 GHz (802.11 b/g/n) | Terminal de puesta a tierra para conectar el conductor de enlace de protección | |
Bluetooth Smart | ||
2 puertos host USB (límite de corriente: 1,5 A a 5 V compartido) |
3.2. Opciones de montaje
El Ekrano GX viene con un soporte de acero sólido, dos varillas y tuercas de mariposa para montarlo por la parte posterior y una opción para montarlo desde la parte frontal, con los resortes incorporados.
Montaje desde la parte posterior
Monte el Ekrano GX desde la parte posterior cuando el acceso sea fácil.
Prepare el hueco según la plantilla de corte del apéndice.
Atornille los pernos M5 proporcionados con el extremo de rosca corta en las roscas traseras.
Coloque el EGX en el hueco y monte el soporte de acero con las tuercas de mariposa facilitadas.
Apriete las tuercas de mariposa. Si se hace correctamente, el sello quedará pegado a la superficie que bordea el hueco, haciendo que sea estanco.
Montaje desde la parte frontal
Monte el Ekrano GX desde la parte frontal si no se puede acceder desde la parte posterior.
Prepare el hueco según la plantilla de corte del apéndice.
Monte las pinzas muelle proporcionadas con los dos tornillos con arandelas.
Haga las conexiones de cables necesarias.
Empuje las pinzas muelle suavemente hacía atrás y sujételas con los dedos mientras introduce el EGX en el hueco. A continuación, suelte las pinzas. Se volverán a colocar una vez que el EGX esté completamente introducido y mantendrán el dispositivo en su sitio. Tenga cuidado porque las pinzas son muy fuertes y pueden hacerle mucho daño si accidentalmente le dan en los dedos.
Posición de montaje
A pesar de que el Ekrano GX es estanco desde la parte frontal (cuando se usa un soporte de acero) y tiene una retroiluminación potente, no lo monte mirando a la luz solar directamente para que no se sobrecaliente y para que se pueda ver mejor la pantalla. Móntelo en posición horizontal. No admite montaje en posición vertical ni rotación automática.
3.3. Alimentación de Ekrano GX
El dispositivo se alimenta con el conector Power in V+. Acepta de 8 a 70 VCC. El dispositivo no se alimentará por sí mismo desde ninguna de las otras conexiones (por ejemplo, de la red). El cable de alimentación CC suministrado incluye un fusible de fusión lenta de 3,15 A.
Cuando el EGX se use en una instalación con un VE.Bus BMS, conecte el Power in V+ del EGX al terminal marcado como “Load disconnect” (desconexión de la carga) del VE.Bus BMS. Conecte los dos cables negativos al polo negativo de una batería común.
Precaución sobre la alimentación desde el terminal AC-out de un inversor, Multi o Quattro VE.Bus:
Si alimenta el EGX desde un adaptador de CA conectado al puerto AC-out de cualquier producto VE.Bus (inversor, Multi o Quattro), se producirá un bloqueo después de que los productos VE.Bus se apaguen por cualquier razón (algún fallo operativo o un arranque autógeno). Los dispositivos VE.Bus no se encenderán hasta que el EGX tenga alimentación, pero el EGX no se encenderá hasta que tenga alimentación. Este bloqueo puede solucionarse desenchufando brevemente el cable VE.Bus del EGX y en ese momento los productos VE.Bus empezarán a encenderse inmediatamente.
O puede hacerse una modificación en los cables RJ45. Consulte la pregunta frecuente nº 20 para más información sobre esto.
Tenga en cuenta que tanto con la modificación arriba indicada como sin ella, alimentar el equipo de monitorización con el AC-out de un inversor/cargador (por supuesto) tiene la desventaja de que la monitorización se detendrá cuando se produzca un problema que apague el inversor/cargador, como por ejemplo una sobrecarga del inversor, alta temperatura o tensión baja de la batería. Por lo tanto, se recomienda alimentar el dispositivo GX desde la batería.
Aislamiento
Puesto que el EGX está conectado a muchos productos diferentes, es importante que preste la atención necesaria al aislamiento para evitar que se formen bucles de tierra. Esto no será un problema en el 99 % de las instalaciones.
Los puertos VE.Bus están aislados
Los puertos VE.Direct están aislados
El puerto VE.Can 1 tiene aislamiento galvánico, pero el puerto VE.Can 2 no.
Los puertos USB no están aislados. La conexión de una mochila WiFi o GPS no ocasionará problemas ya que no está conectada a otra fuente de alimentación. Aunque habrá un bucle de tierra cuando monte un concentrador USB alimentado por separado, hemos hecho muchas pruebas en las que no se ha detectado que esto causara ningún problema.
El puerto Ethernet está aislado, excepto por el apantallamiento: use cables UTP sin apantallamiento para la red Ethernet.
Ampliación de los puertos USB con un concentrador USB autoalimentado
Aunque se puede ampliar el número de puertos USB con un concentrador, la cantidad de alimentación que el puerto USB de a bordo puede proporcionar es limitada. Cuando amplíe el número de puertos USB, le recomendamos que use siempre concentradores USB alimentados. Y para minimizar las probabilidades de que surjan problemas, use concentradores USB de buena calidad. Puesto que Victron también ofrece un adaptador VE.Direct a USB, puede utilizar está opción para aumentar el número de dispositivos VE.Direct que puede conectar a su sistema, consulte en este documento el número máximo de dispositivos que se pueden conectar a diferentes dispositivos GX.
3.4. Pantalla táctil de 7 pulgadas integrada
 |
La pantalla táctil de 7 pulgadas integrada proporciona una visión instantánea de su sistema y permite hacer ajustes en la configuración rápidamente. El diseño extra fino resistente al agua y la fácil instalación proporcionan una gran flexibilidad para crear un panel de control claro y nítido.
No se necesita configuración. Al conectar la pantalla, el dispositivo mostrará automáticamente el resumen y los controles del menú del GX.
Puede acceder a las opciones de la pantalla en Configuración → Menú de pantalla e idioma. Puede fijar una hora para que la pantalla se apague o habilitar el brillo adaptativo.
La pantalla se controla con un solo dedo. Puede desplazarse hacia arriba y hacia abajo por los menús y pulsar para hacer selecciones. El texto y los números se introducen mediante el teclado de la pantalla.
3.5. Desactivación del control por entrada táctil
Para restringir el acceso al sistema GX, se puede deshabilitar el control por entrada táctil de la pantalla. De este modo se puede montar el Ekrano GX en un lugar en el que sea visible para el operador del sistema y al mismo tiempo evitar que se use para subir su nivel de acceso.
Tenga en cuenta que esta opción solo deshabilita el control táctil o con ratón. En la consola remota seguirá pudiendo controlar el dispositivo mediante el teclado.
Hay tres formas de deshabilitar la función táctil de la pantalla:
Con el botón empotrado de la parte trasera
Con un pulsador momentáneo conectado a una de las entradas digitales
Con un teclado USB externo conectado al Ekrano GX. La función táctil puede entonces activarse y desactivarse pulsando la tecla de Pause/Break.
Si desea usar esta función, asegúrese de que no se puede acceder a los puertos USB ni al teclado USB.
Desactivación del control de entrada táctil mediante el botón empotrado de la parte trasera del Ekrano GX
Pulse el botón una sola vez con algún objeto con punta (por ejemplo, un bolígrafo o un clip)
La entrada táctil ahora está desactivada. Ya no se pueden hacer entradas. La pantalla se apaga transcurrido el tiempo fijado en el Tiempo de apagado de la pantalla (véase el Menú de pantalla e idioma). Al tocar la pantalla se activa la última página visitada.
Al pulsar el botón otra vez se activa la función táctil
Desactivación del control de entrada táctil mediante un pulsador momentáneo
Vaya a Configuración → IO → Entradas digitales → Entrada digital [número de la entrada digital]
Desplácese hacia abajo en el submenú hasta que vea la opción de Control de entrada táctil
Presione la barra espaciadora o pulse para habilitar el Control de entrada táctil
Conecte un pulsador momentáneo entre los pines superior e inferior correspondientes de la entrada digital asociada
La función táctil se activará (desactivará) pulsando el botón una sola vez. Ya no se pueden hacer entradas táctiles. La pantalla se apaga transcurrido el tiempo fijado en el Tiempo de apagado de la pantalla (véase el Menú de pantalla e idioma). Al tocar la pantalla se activa la última página visitada. La función táctil se desactivará (activará) al pulsar el botón de nuevo. Observe que esto pone a tierra el pin GPIO. No aplique tensión a los pines GPIO.
Desactivación del control de entrada táctil mediante un teclado USB externo
Conecte un teclado USB externo a uno de los puertos USB del Ekrano GX
Pulse la tecla de Pause/Break para activar y desactivar el control de entrada táctil.
En los teclados sin Pause/Break utilice una de las combinaciones de tecla sustitutas mencionadas en este artículo de Wikipedia.
3.6. Conexiones del relé
El Ekrano GX tiene funcionalidad del relé sin potencial Normalmente abierto (NO) y Normalmente cerrado (NC). La función de los relés puede fijarse mediante el menú GX, Configuración → Relé → Función.
El relé 1 es especialmente importante porque, además de la activación manual y en función de la temperatura (al igual que el relé 2), también puede usarse como relé de alarma, arranque/parada del generador o bomba del depósito.
 |
Si la función del relé se configura como relé de Alarma, es posible invertir la polaridad del relé mediante un menú adicional. El ajuste por defecto es Normalmente abierto. Tenga en cuenta que si se invierte la polaridad a Normalmente cerrado el consumo de corriente del dispositivo GX será ligeramente mayor.
 |  |
Observe los límites de tensión y corriente de los relés, que son: CC hasta 30 VCC: 3 A - CA: 1 A, 125 VCA
