De instellingsoptie van ofwel netmeter, PV-omvormer, aggregaat of AC-meter wordt op het GX-apparaat ingesteld. Raadpleeg, voor details over instelling van GX-apparaat het Configuratie GX-apparaat hoofdstuk. Die selectie bepaalt hoe het systeem moet worden aangesloten, en hoe de informatie die wordt ontvangen van de meter, op het scherm wordt weergegeven.
Zie onderstaande schema's voor de verschillende aansluit mogelijkheden. Houd er rekening mee dat, waar het woord ”Zekering” in de schema's verschijnt, er een 315 mA-zekering gebruikt moet worden, indien vereist door lokale wetgeving.
 |
EM24-bedrading 3-fasen
Opmerking
Bij gebruik om een PV-omvormer te meten, moeten de aansluitklemmen 1, 4 en 7 naar de PV-omvormer gericht zijn om de juiste stroom- en vermogensrichting te garanderen.
Enkelfase, enkelvoudige functie
 |
EM24 aangesloten als enkelfase, enkelvoudige functie-netmeter
Let op de draadbrug tussen de aansluitklemmen 1 en 4. Deze aansluiting is niet nodig als de sensorversie AV2 gebruikt wordt.
Het schema toont de bedrading als de meter als een netmeter gebruikt wordt.
Om een enkelfase PV-omvormer in een driefasen systeem te meten, moeten alle 3 fasen op de faseklemmen van het net (3, 6 en 9) aangesloten worden. Er kan nu gekozen worden op welke fase de PV-omvormer moet komen door de L1-lijn van de PV-omvormer aan te sluiten op aansluitklem 1, 4 of 7.
Enkelfase, dubbele functie
De EM24-Ethernet ondersteunt geen dubbele functie. Als je een driefasige meter wilt gebruiken in een eenfasige installatie om het elektriciteitsnet te meten op één ingang en de uitgang van de PV-omvormer op een andere fase, raden we je aan de EM540 of twee eenfasemeters te gebruiken.
Keuzeschakelaar aan de voorzijde
Verander de keuzeschakelaar aan de voorzijde zodat deze niet in de vergrendelde stand staat. Hierdoor kan de meter automatisch worden ingesteld door het GX-apparaat. De keuzeschakelaar aan de voorzijde bevindt zich naast het beeldscherm zoals aangegeven in de bovenstaande afbeelding.
Na het juist aansluiten en opstarten zal/zullen de meter(s) zichtbaar zijn in het Instellingen → Energiemeters-menu van het GX-apparaat:

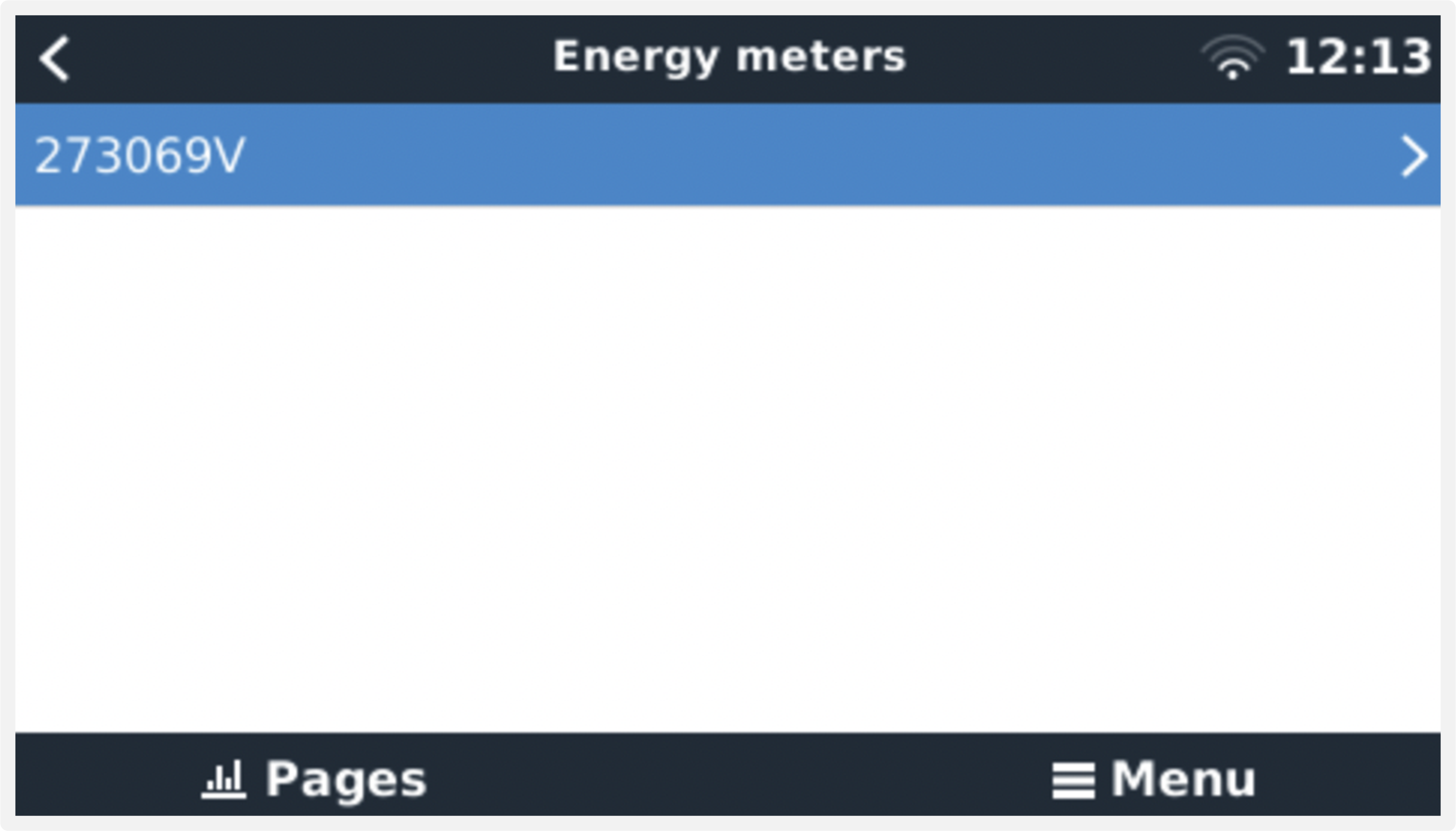

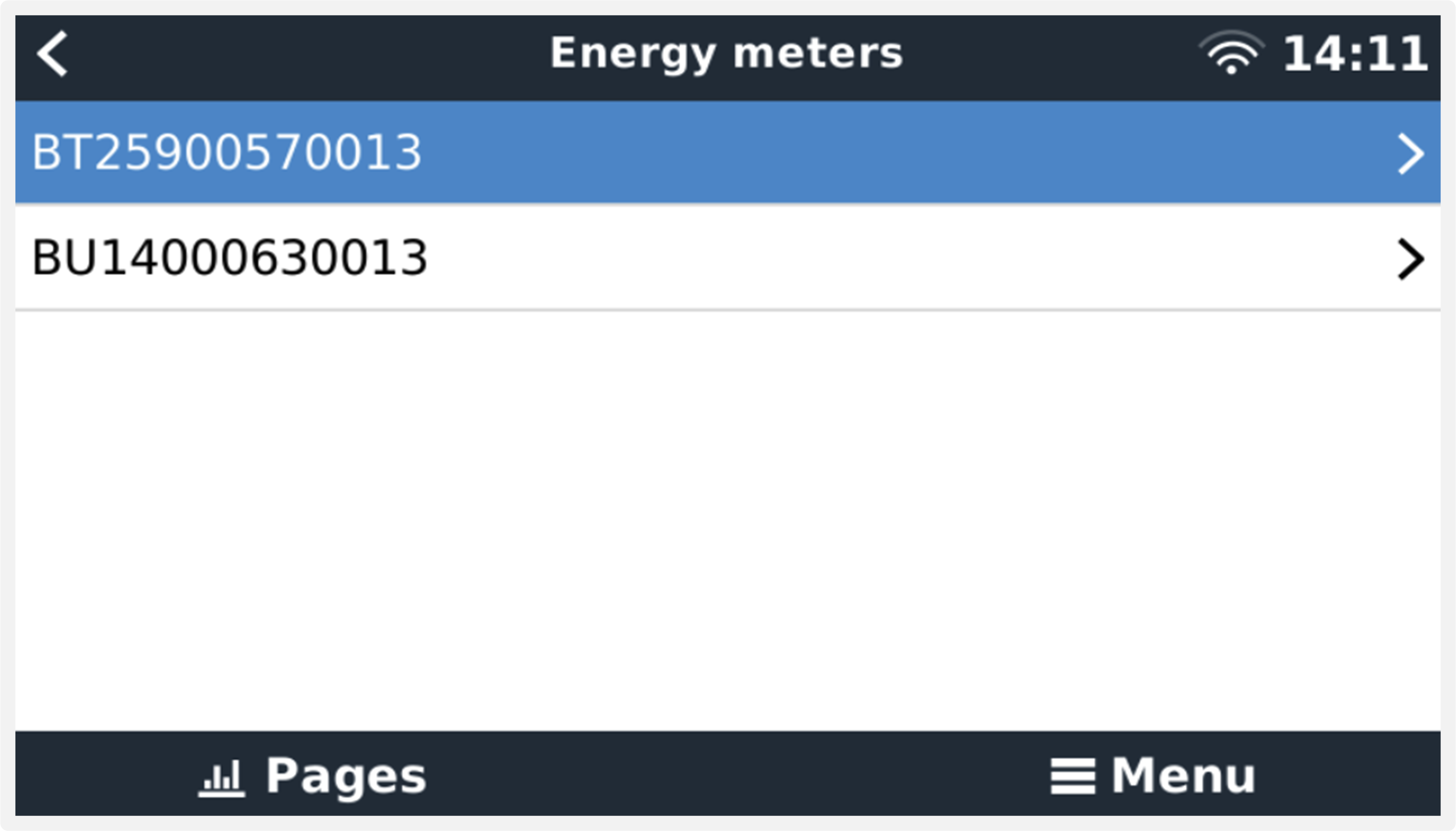

 Eén energiemeter in het Energiemeters-menu |  Twee energiemeters in het Energiemeters-menu |
Nadat er een energiemeter is geselecteerd, moet de rol- en fasetype ingesteld worden. Druk op de spatiebalk of klik met de rechtermuisknop om naar het menu voor Fase en Rol te gaan:

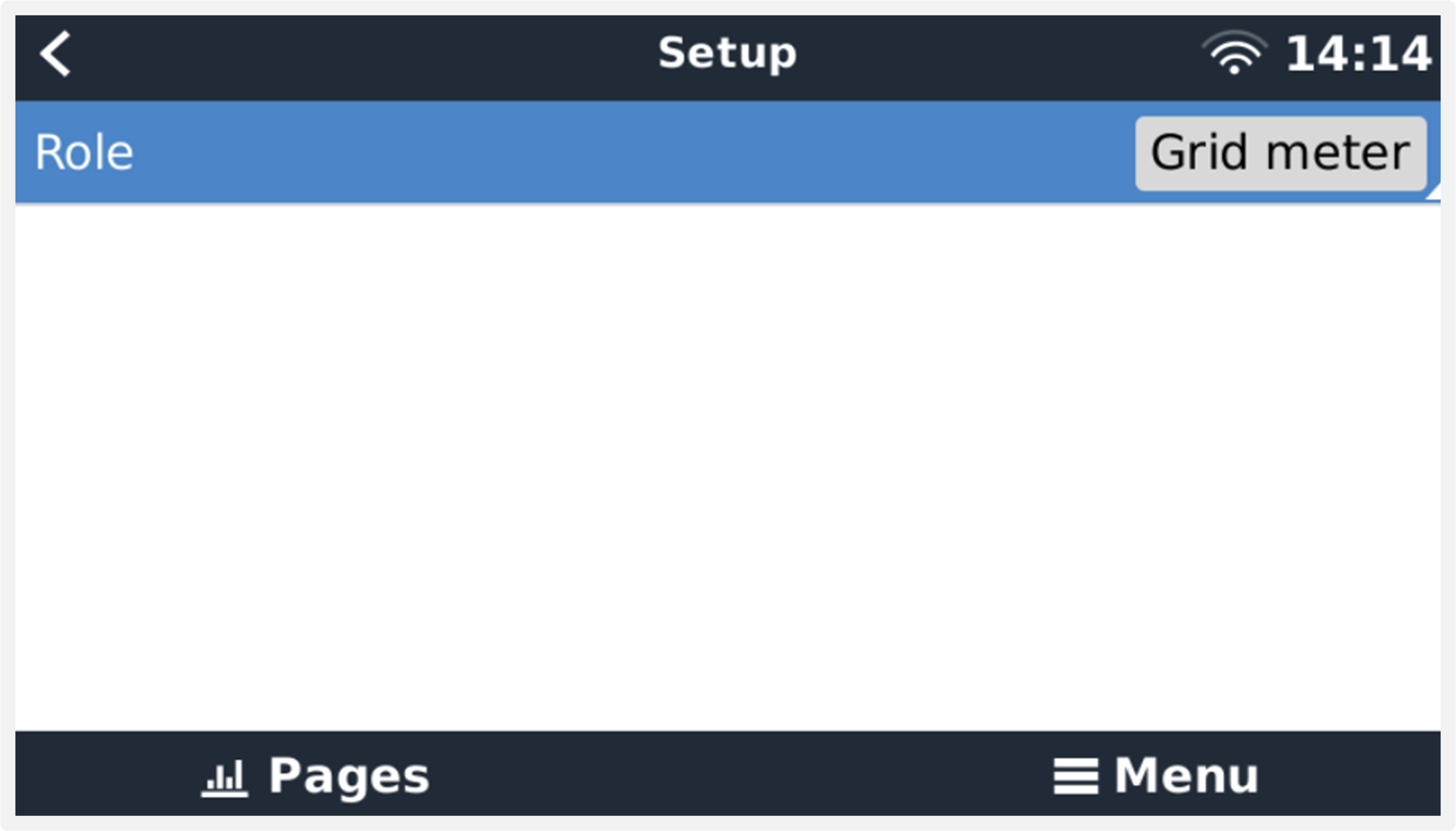

 Voor de ET112 wordt alleen de optie voor een enkelvoudige fase weergegeven |  Afhankelijk van de toepassing wordt de rol hier ingesteld |
Selecteer het type Rol of Fase en druk op de spatiebalk om wijzigingen aan te brengen:

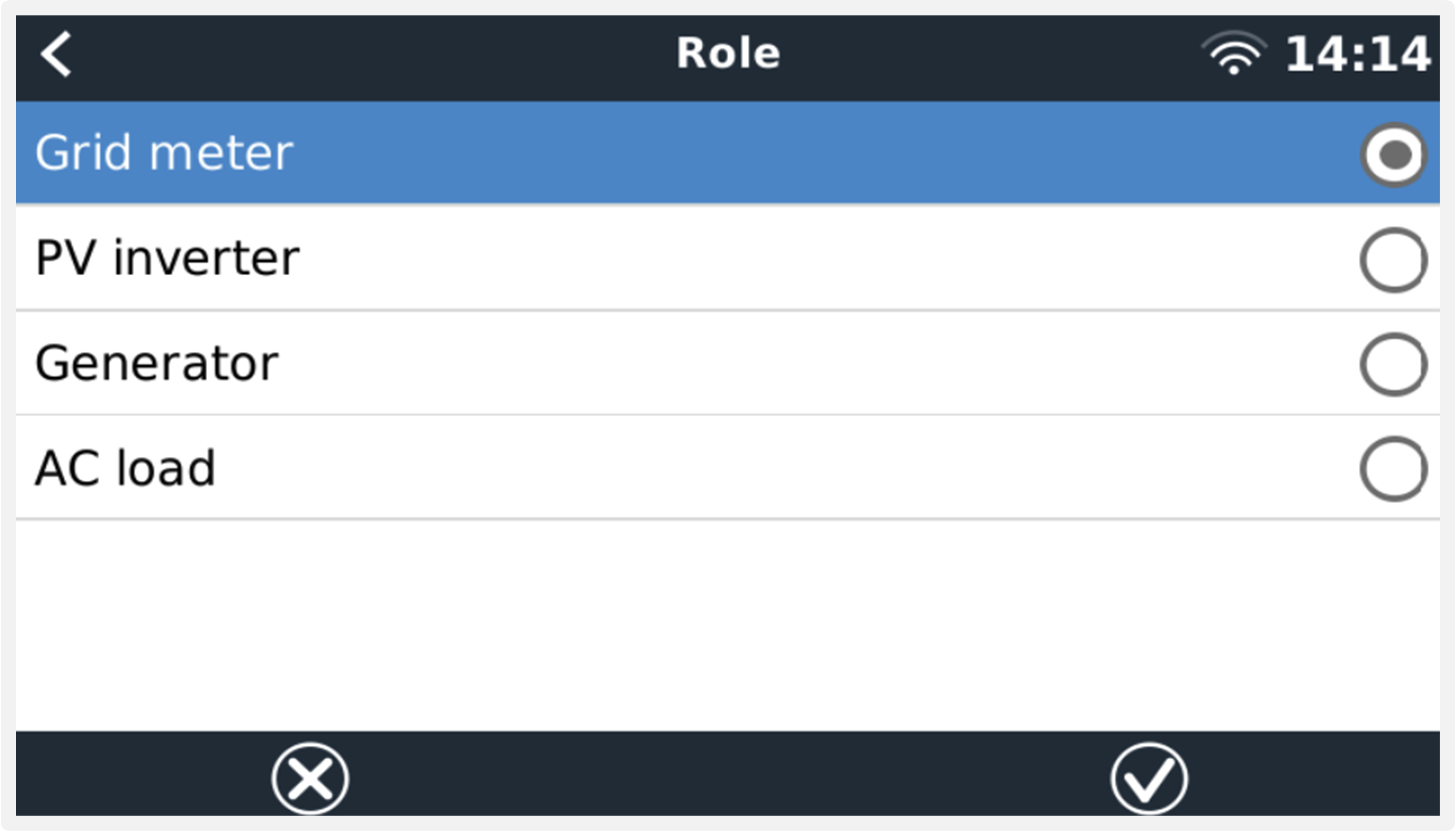

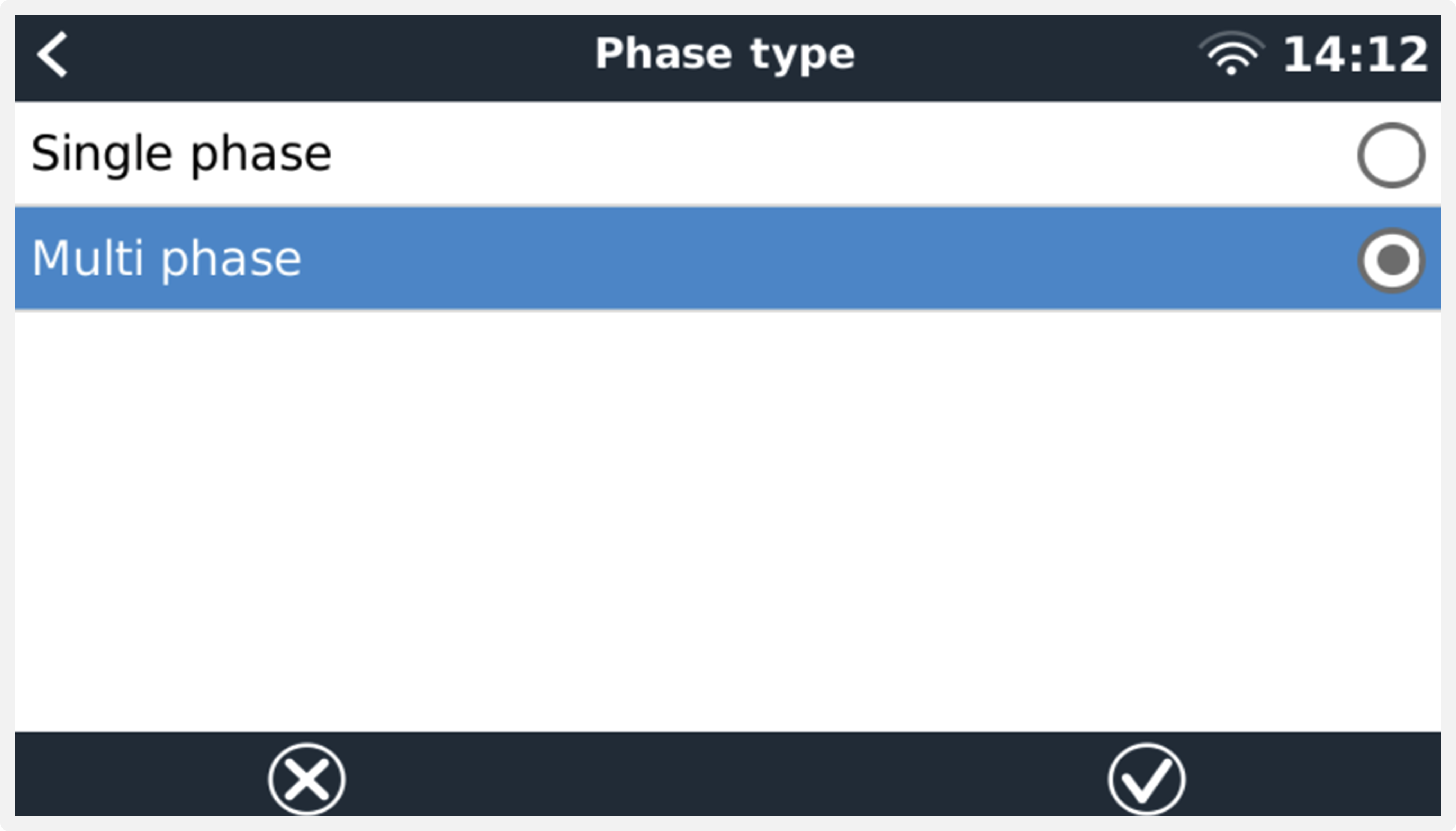

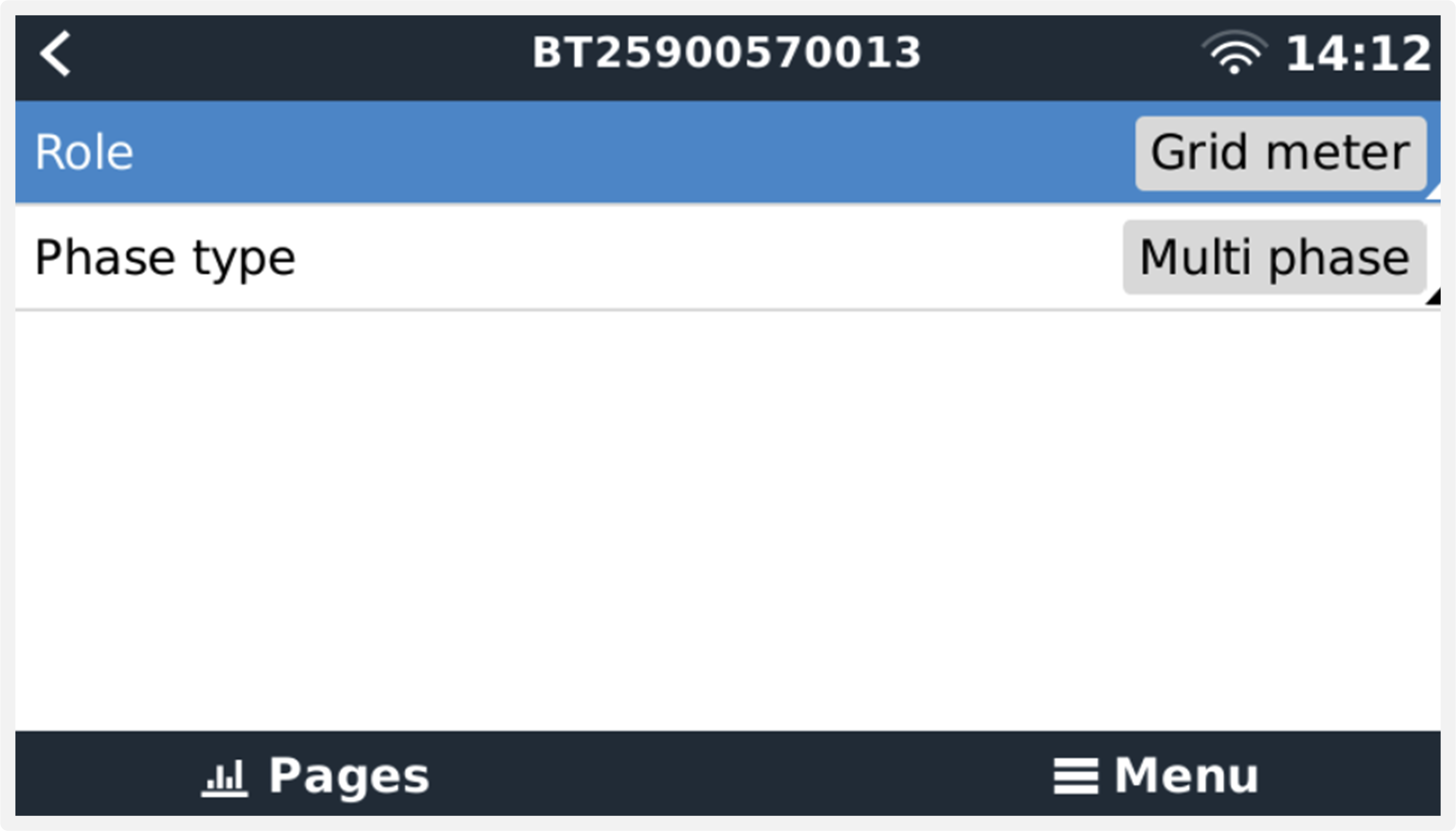

 Selecteer de rol op basis van de toepassing |  Selectiemenu voor enkelvoudige fase en meerdere fasen |
Enkelfase, enkelvoudige functie en enkelfase, dubbele functie modus installatie:

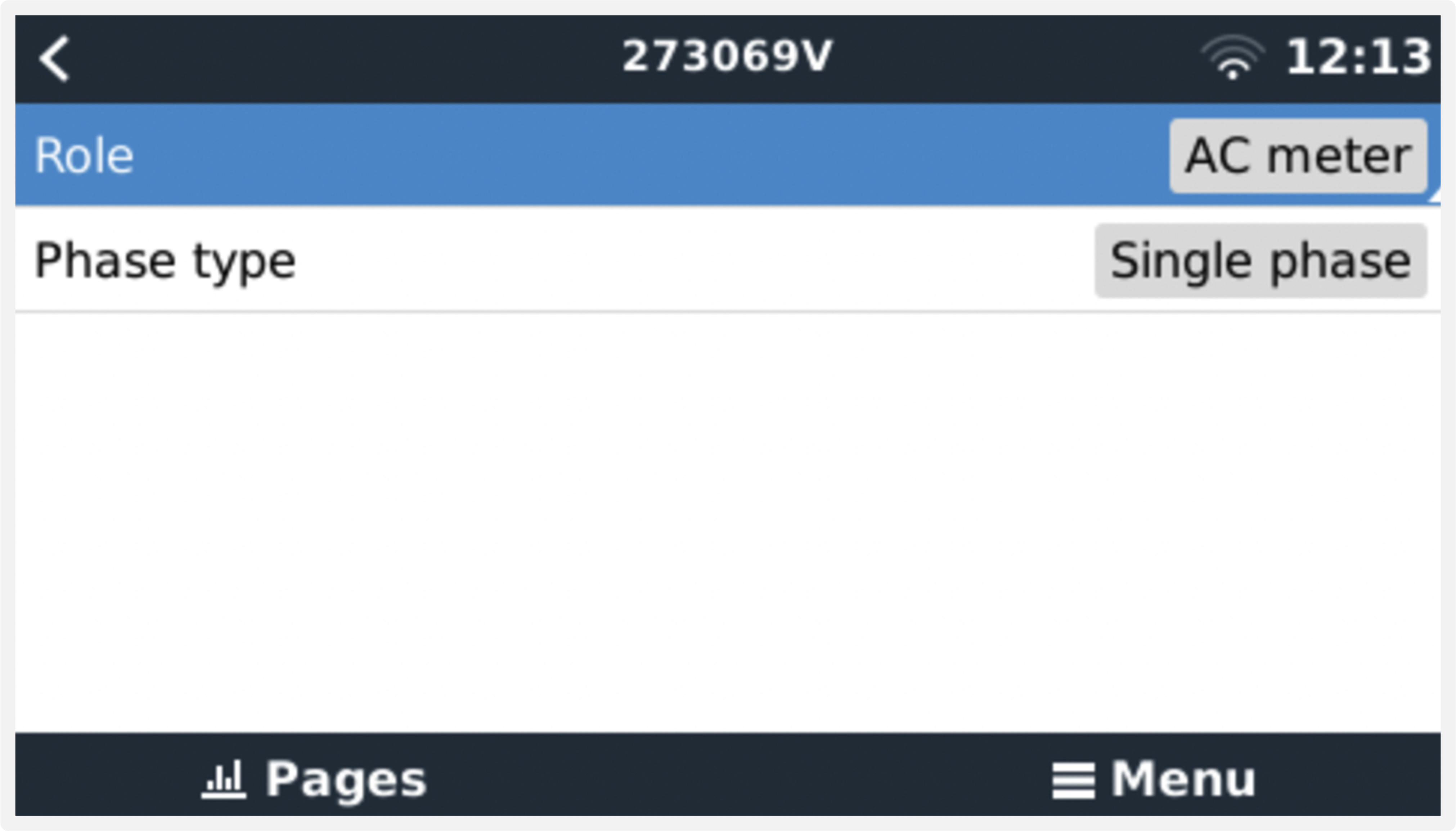

 Enkelfase, enkelvoudige functie |  Enkelfase, dubbele functie om net te meten op L1 en een PV-omvormer op L2. Houd er rekening mee dat dit alleen van toepassing is op de EM540 en ET340. |
Nadat alle instellingen zijn gedaan, zal de energiemeter met de relevante gegevens verschijnen in de apparatenlijst van het GX-apparaat:

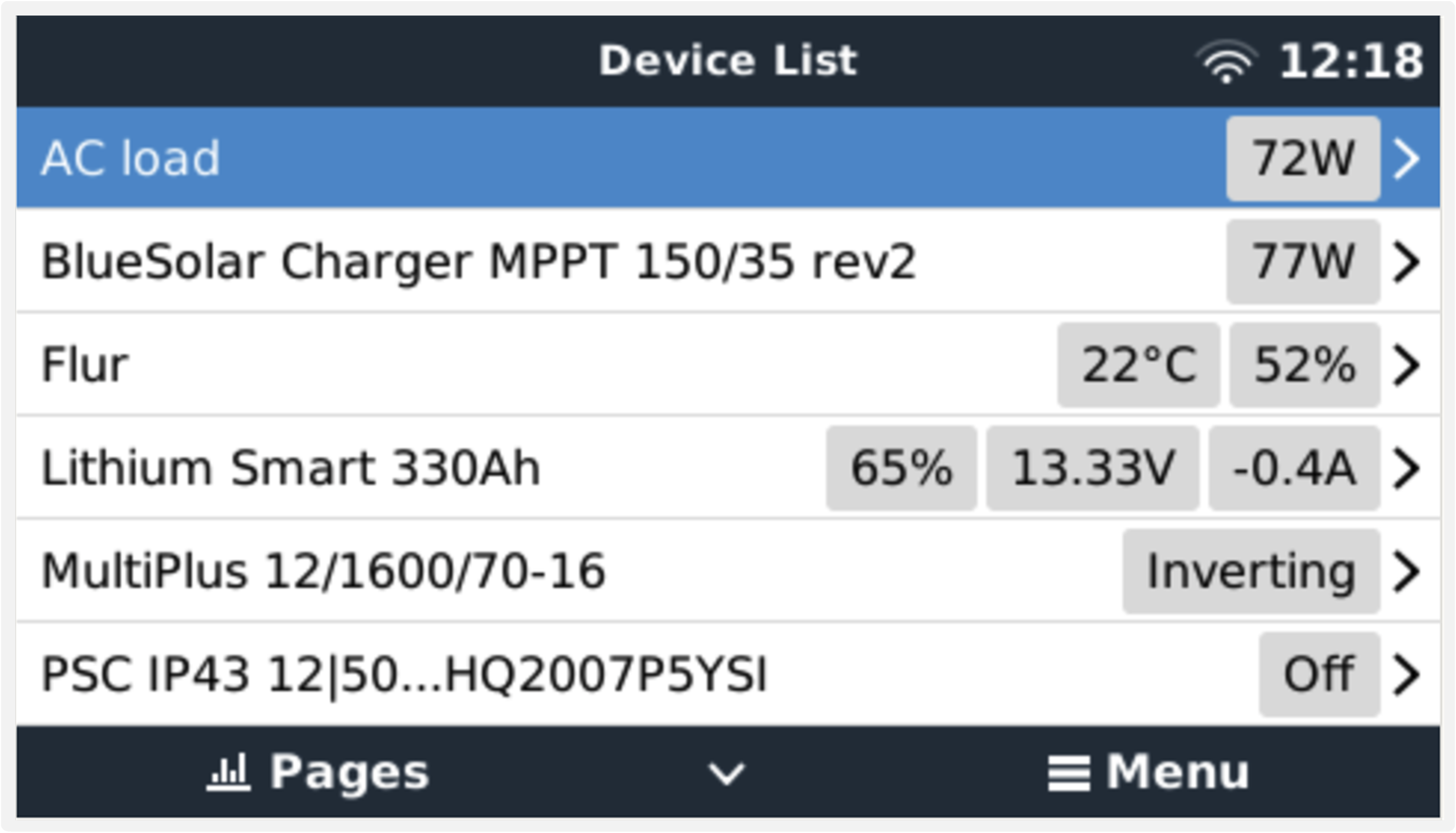

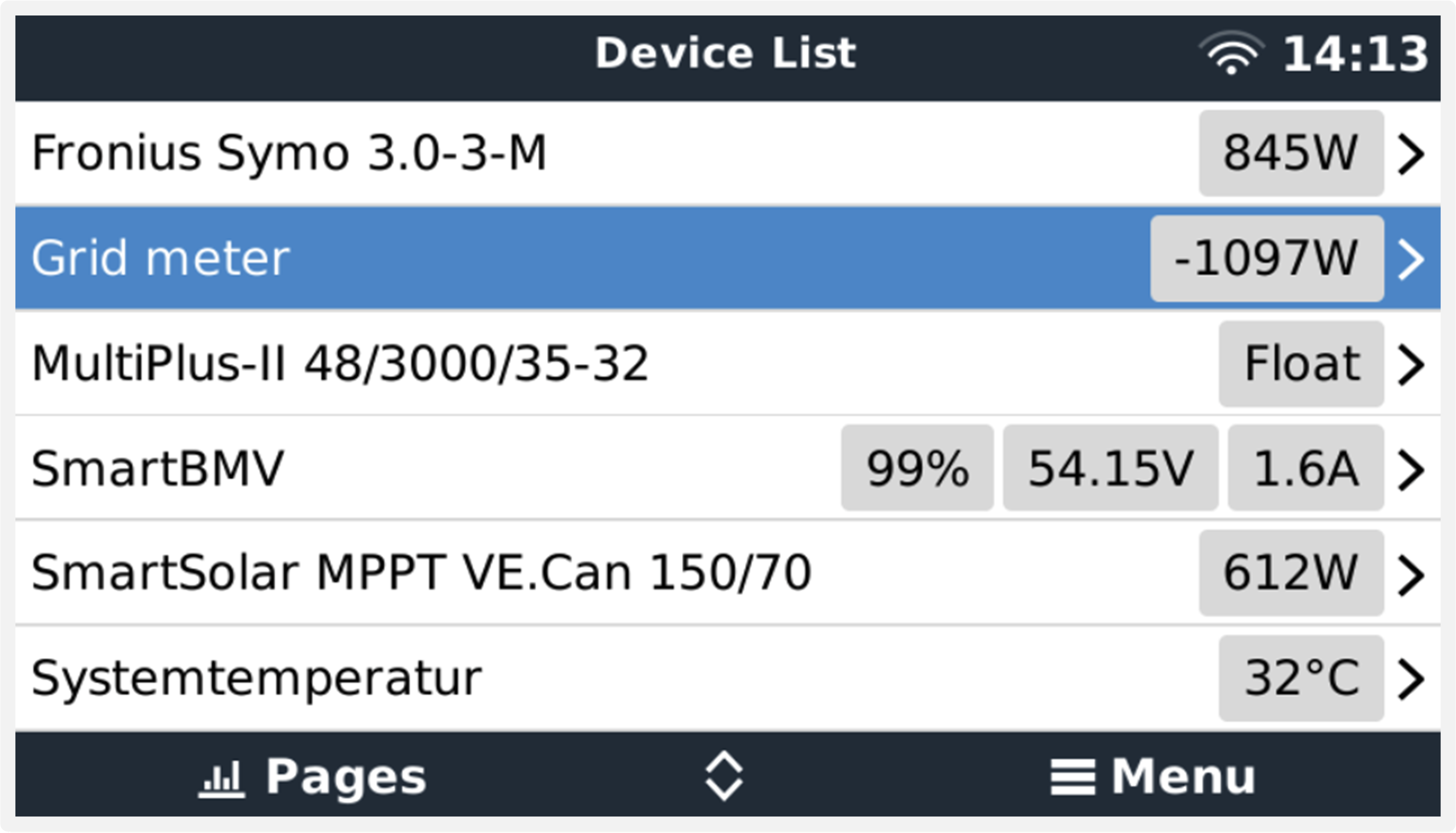

 Energiemeter voor het meten van AC-belastingen op de AC-uitgang van de omvormer/acculader |  Of ingesteld om het energieverbruik uit het elektriciteitsnet te meten |
Klik met de rechtermuisknop of druk op de spatiebalk om naar het overzicht van de energiemeter te gaan met alle relevante gegevens over het energieverbruik en de opwekking ervan op alle fasen. Onderaan het menu kan de rol van de energiemeter worden ingesteld met behulp van het Instellingen-menu. De gegevens die voor de communicatie worden gebruikt, kunnen worden uitgelezen via het menu van het apparaat. Daar kan ook een aangepaste naam voor de energiemeter ingesteld worden:

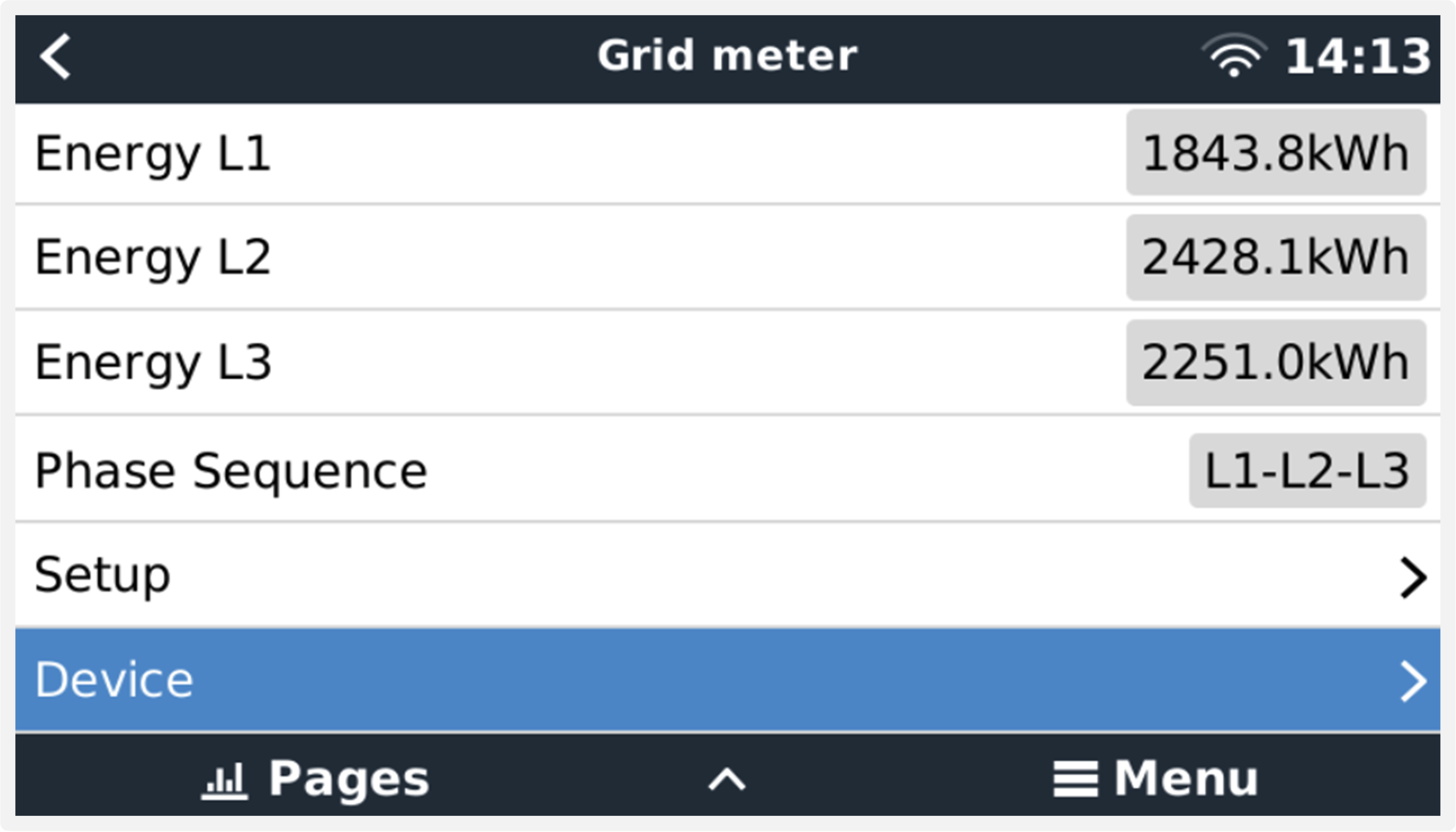

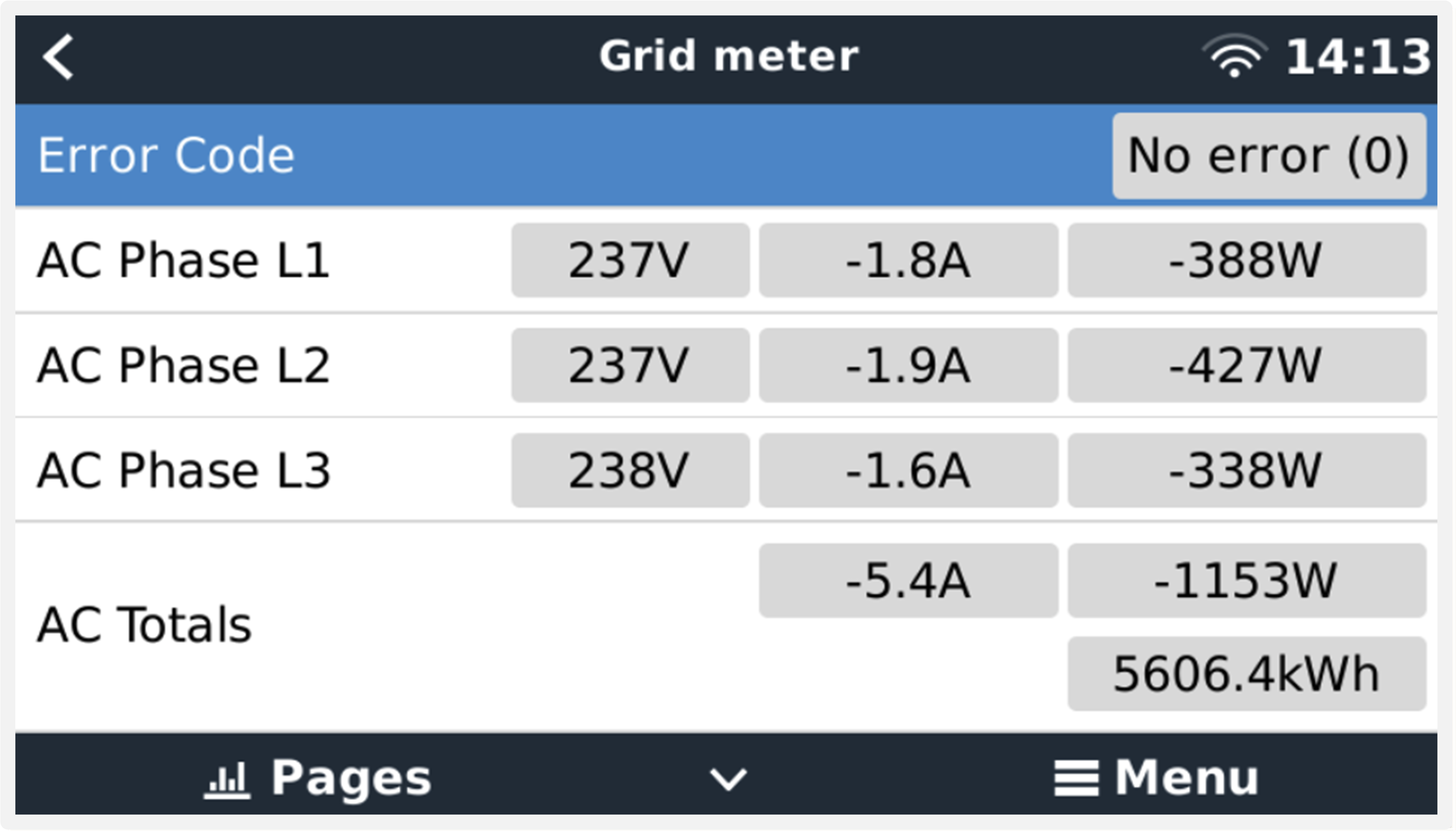

 Gedetailleerde overzichtspagina van een driefasen netmeter |  Altijd op de hoogte van alle details, tot op de seconde |

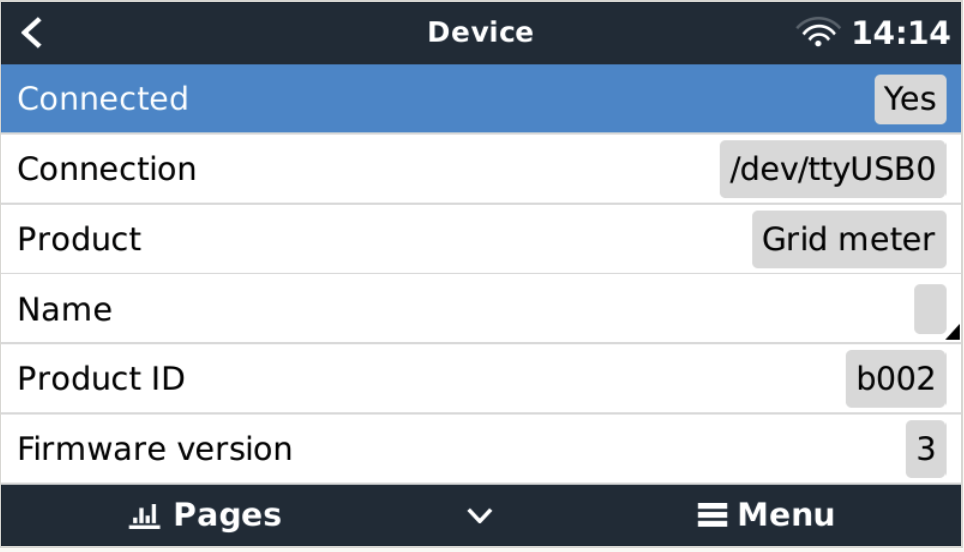

 Aangepaste naam instellen |  Snel van rol wisselen |
