A opção de configuração do Medidor da Rede Elétrica, do Inversor PV, do Gerador ou do Medidor CA é definida no dispositivo GX. Para obter mais informação sobre a configuração do dispositivo GX, consulte a secção Configuração do dispositivo GX. Esta seleção afeta a forma como o sistema deve ser ligado e a forma como a informação recebida do medidor é visualizada no ecrã.
Consulte os diagramas abaixo para obter as diferentes opções de cablagem. Tenha em conta que, sempre que a palavra «fusível» aparecer nos diagramas, deve ser usado um fusível de 315 mA, se for exigido pela legislação local.
 |
Cablagem de EM24 trifásico
Nota
Se for utilizado para medir um inversor PV, os terminais 1, 4 e 7 devem estar orientados para o inversor PV de modo a garantir a direção correta da corrente e da energia.
Monofásico, função única
 |
EM24 conectado como um medidor de Rede Elétrica monofásico de função única
Cuidado com a ligação «jumper» entre os terminais 1 e 4. Não precisa desta ligação se tiver a versão AV2 do sensor.
O diagrama mostra a cablagem na utilização como um medidor da rede elétrica.
Para medir um inversor PV monofásico num sistema trifásico, ligue todas as três fases aos terminais de fase da rede elétrica (3, 6 e 9). Agora pode escolher a fase em que pretende que o inversor PV ligue a linha L1 do inversor PV ao terminal 1, 4 ou 7.
Monofásico, função dupla
A Ethernet EM24 não é compatível com a função dupla. Se quiser utilizar um medidor trifásico numa instalação monofásica para medir a rede elétrica numa entrada e a saída do inversor PV na outra fase, sugerimos que utilize o EM540 ou dois medidores monofásicos.
Seletor frontal
Mude o seletor frontal para que não esteja no estado bloqueado. Isto permite a sua configuração automática pelo dispositivo GX. O seletor frontal está localizado ao lado do ecrã, conforme indicado na imagem acima.

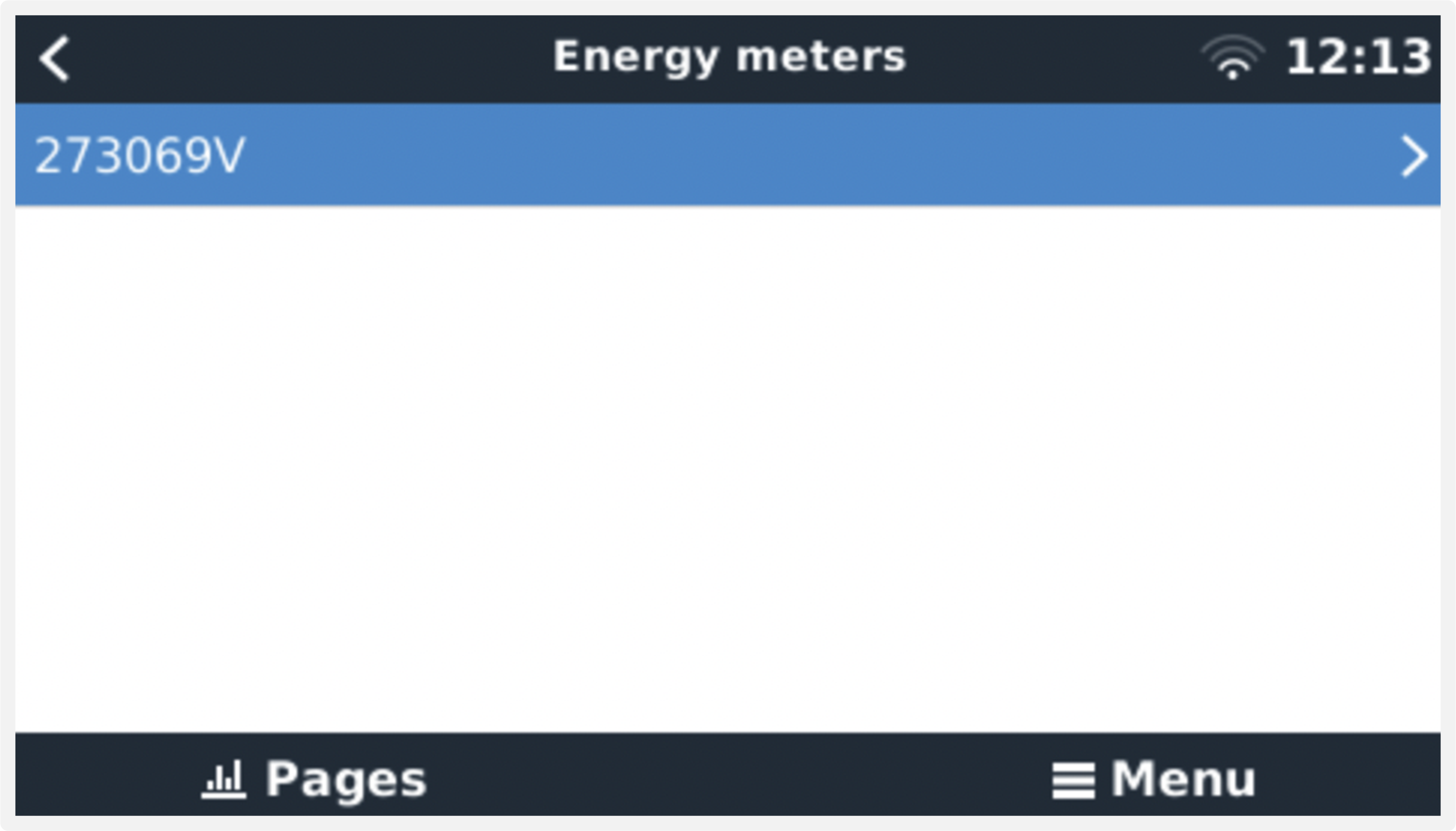

Após a conexão e a alimentação apropriadas, o(s) medidor(es) ficará(ão) visível(s) no dispositivo GX no menu Definições → Medidores de energia:

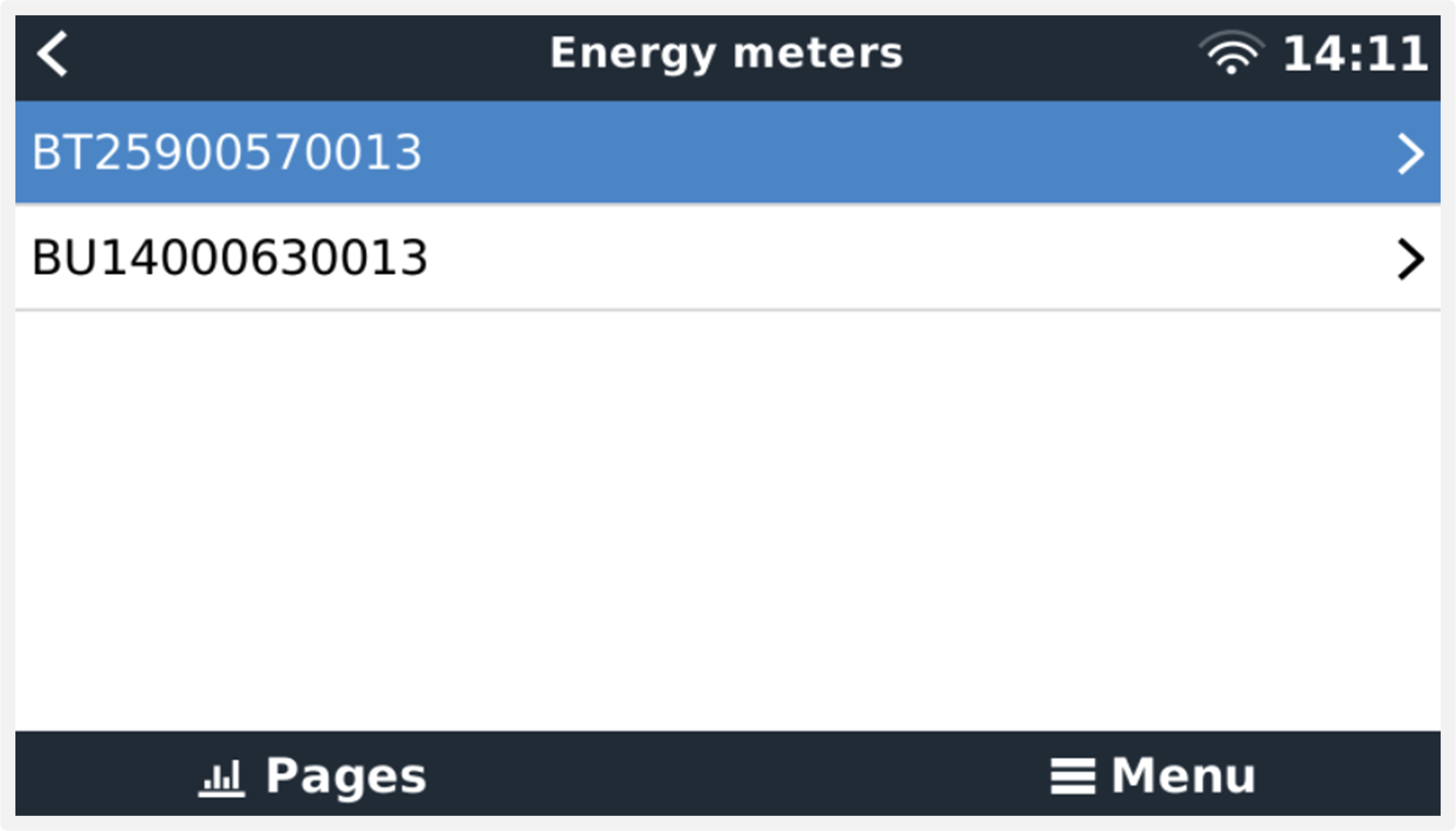

 Um Medidor de Energia no menu Medidores de energia |  Dois Medidores de Energia no menu Medidores de energia |
Depois de selecionar um Medidor de Energia, tem de definir a Função e o tipo de Fase. Carregue na barra de espaço ou clique no botão direito do rato para aceder ao menu do tipo de Fase e de Função:

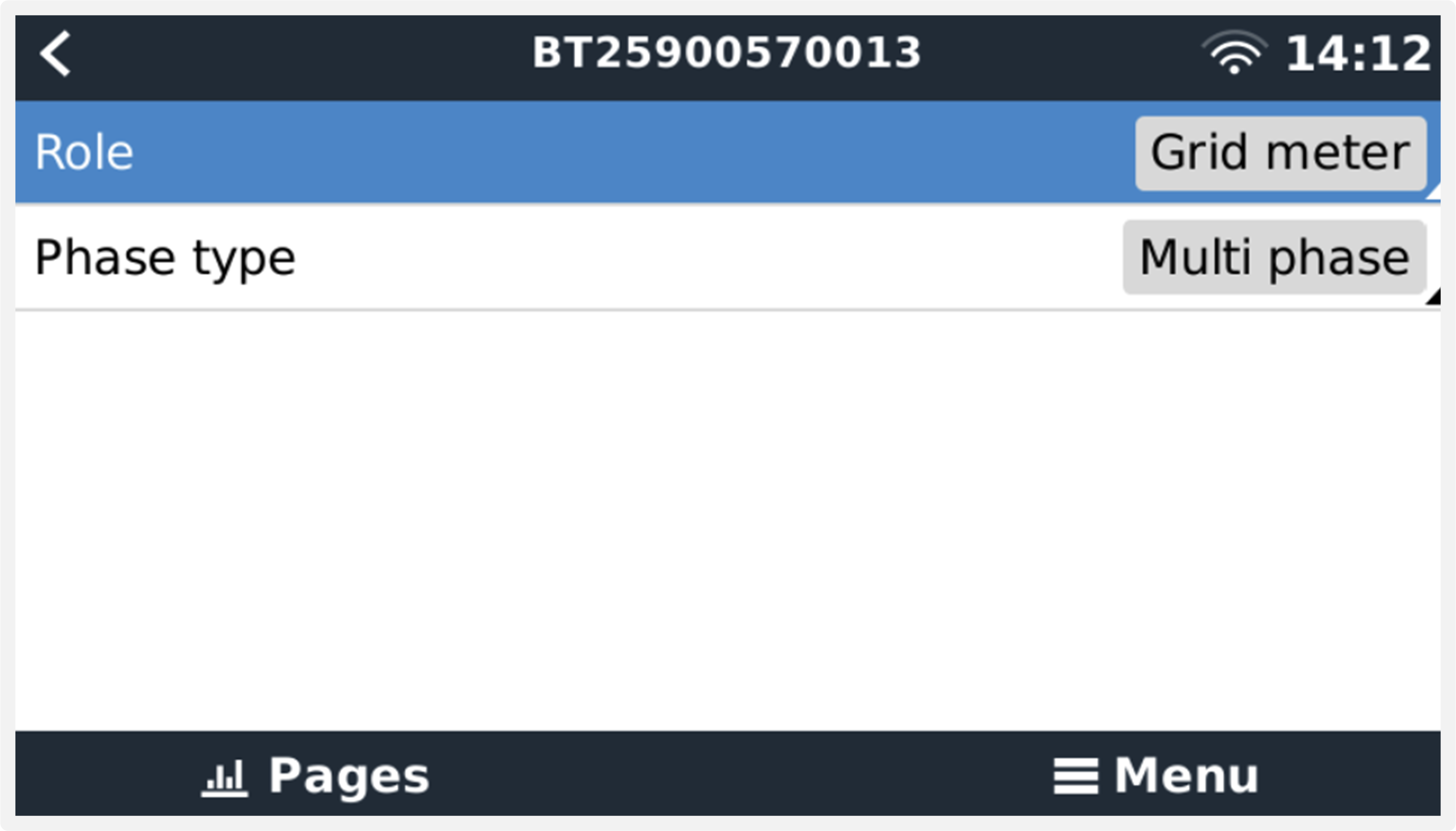

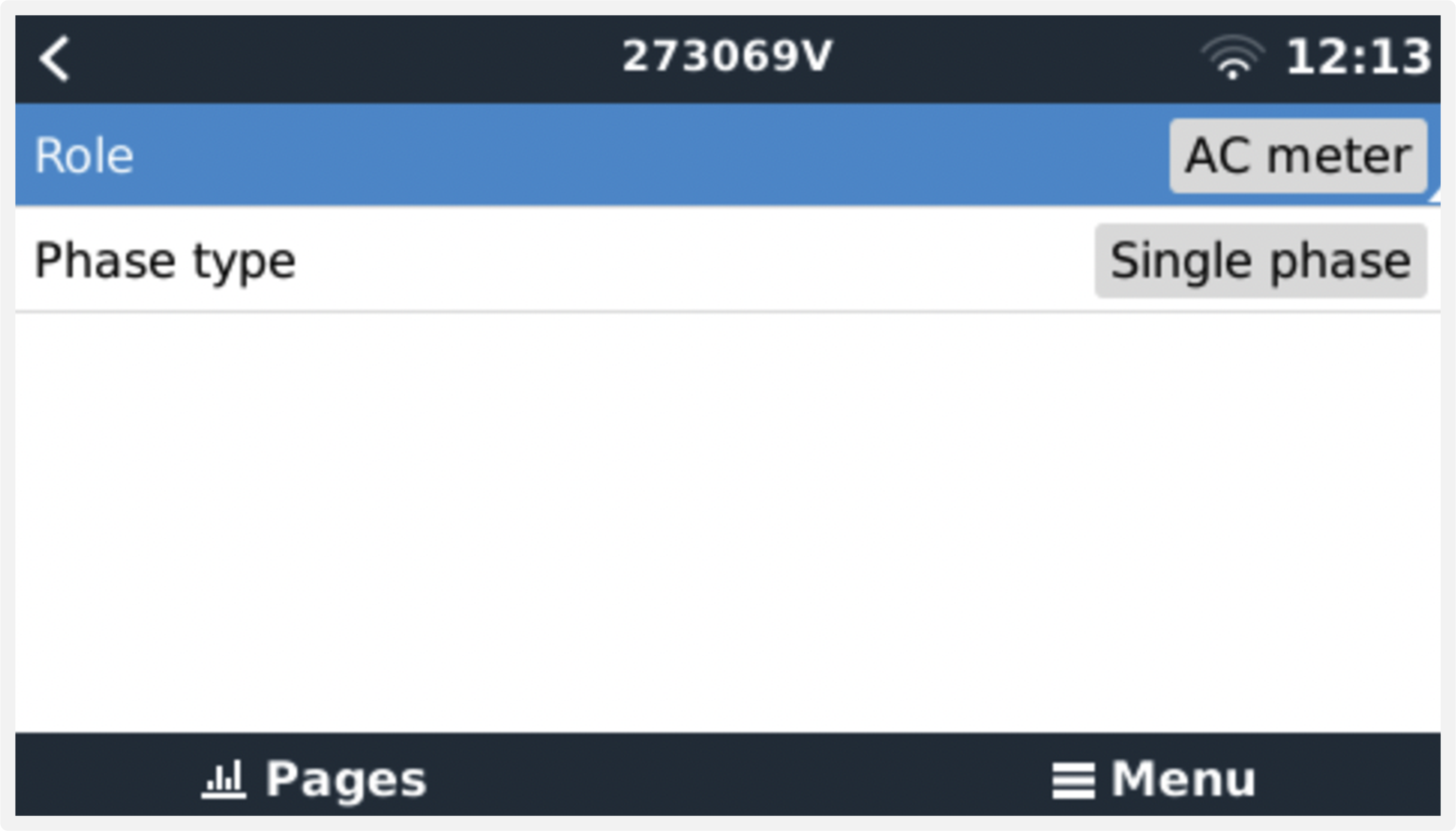

 Para o ET112 só é visualizada a opção Monofásico |  Dependendo da aplicação, a função é definida aqui |
Selecione a Função ou o tipo de Fase e carregue na barra de espaço para realizar as alterações:

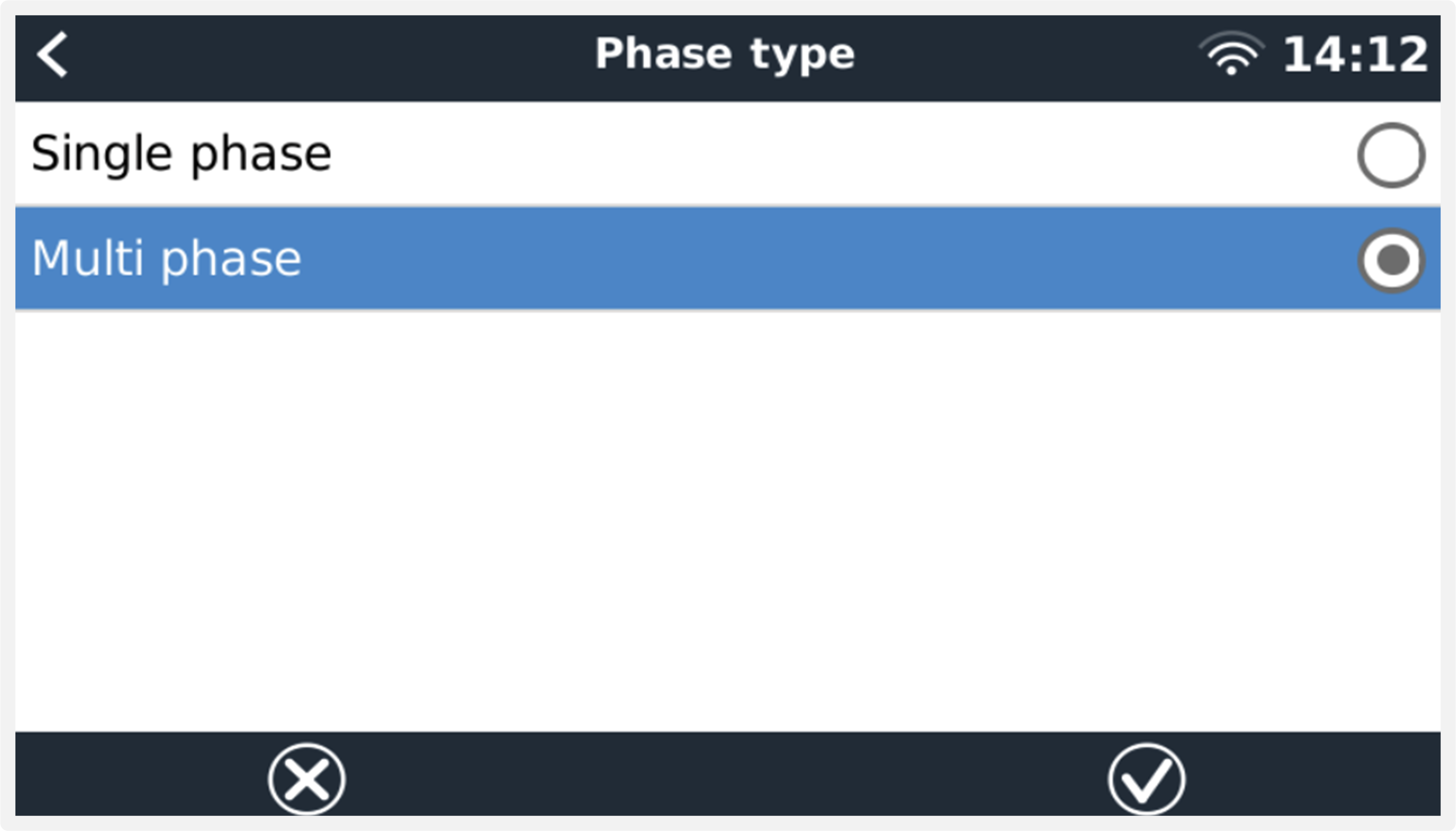

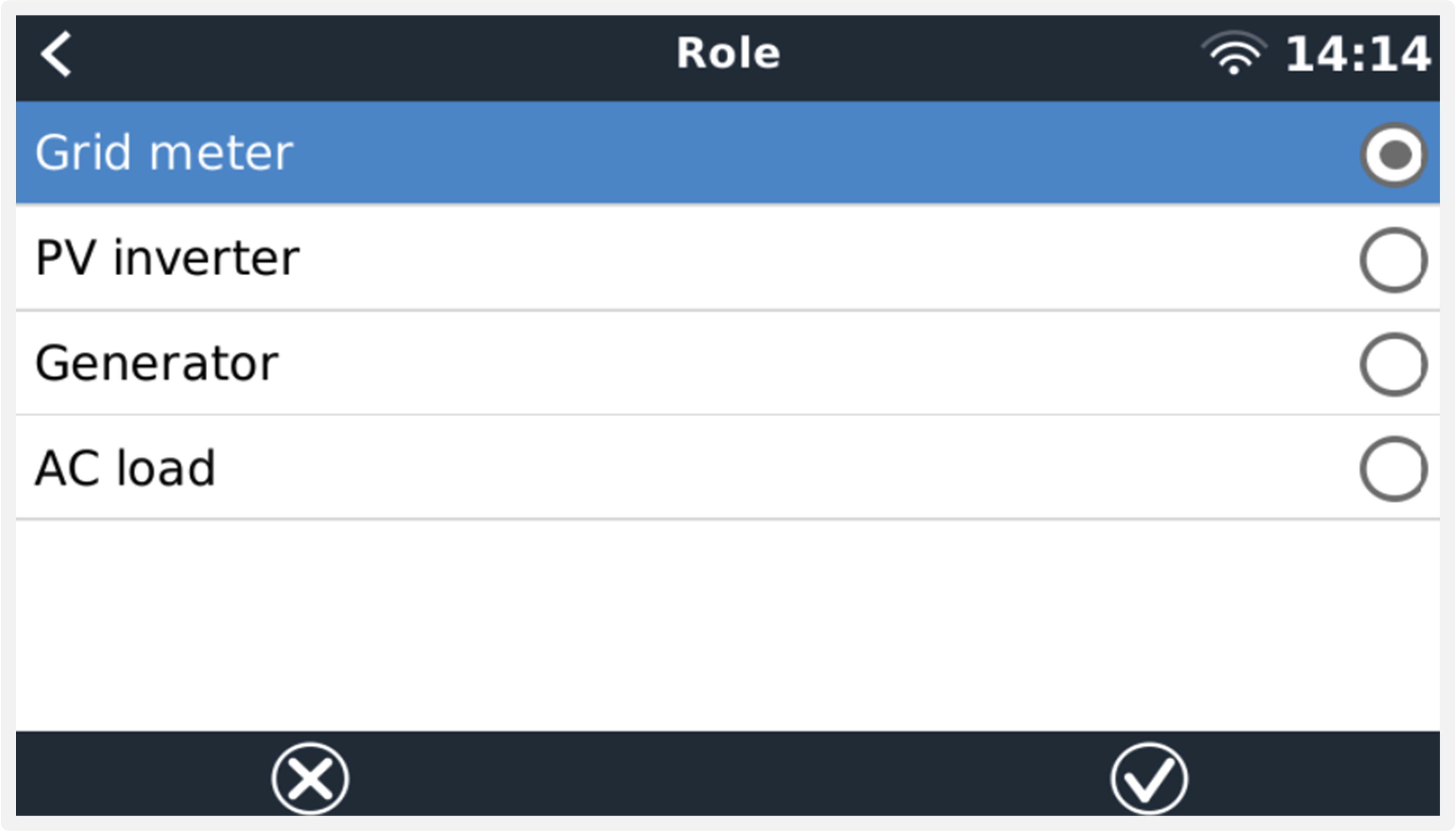

 Selecione a Função de acordo com a aplicação |  Menu de seleção para os tipos Monofásico e Multifásico |
Modo de configuração monofásica de função única e monofásica de função dupla:
 Monofásico, função única |  Monofásico, função dupla para medir a rede elétrica em L1 e um inversor PV em L2. Tenha em conta que isto só é aplicável a EM540 e ET340. |

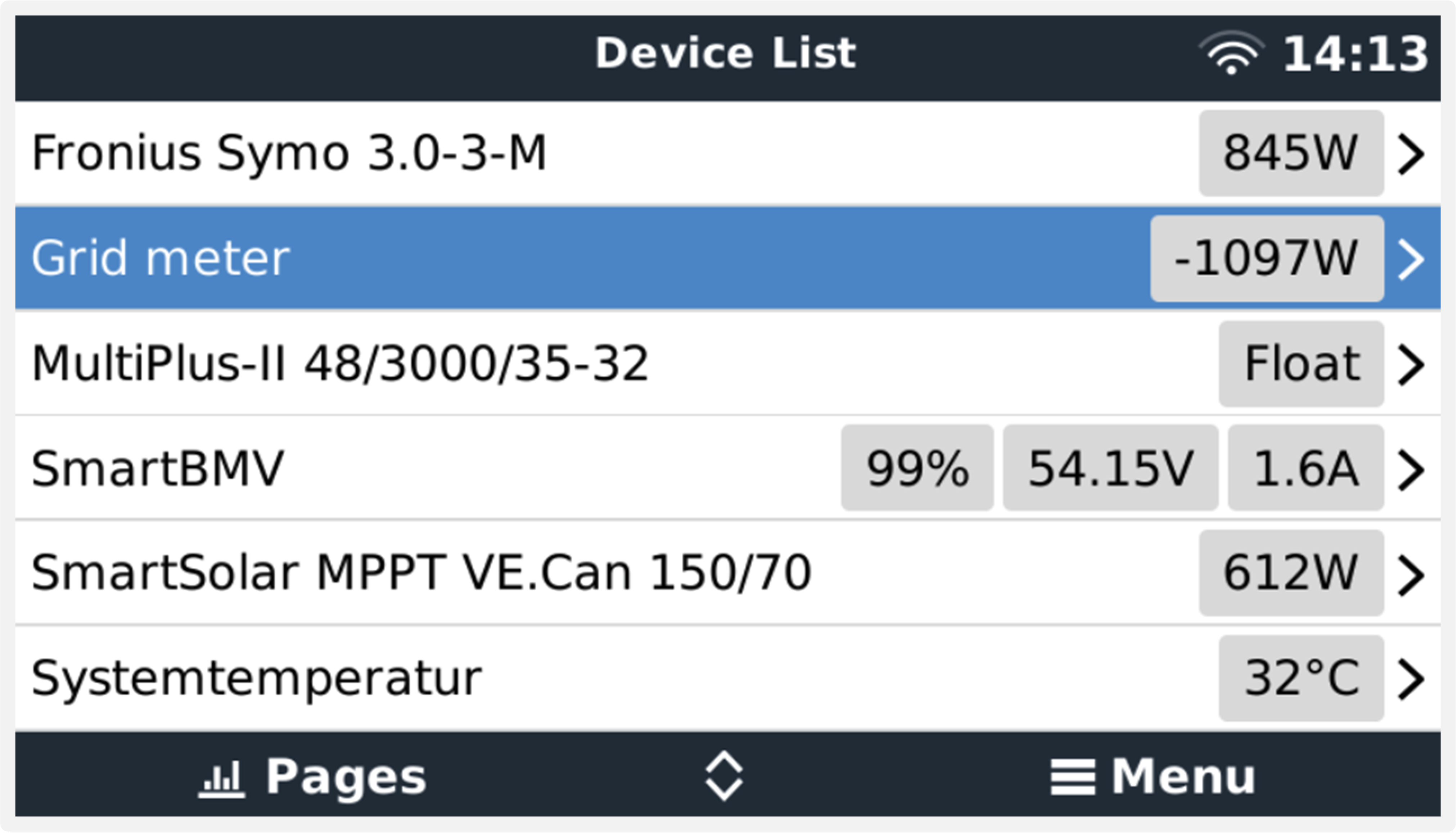

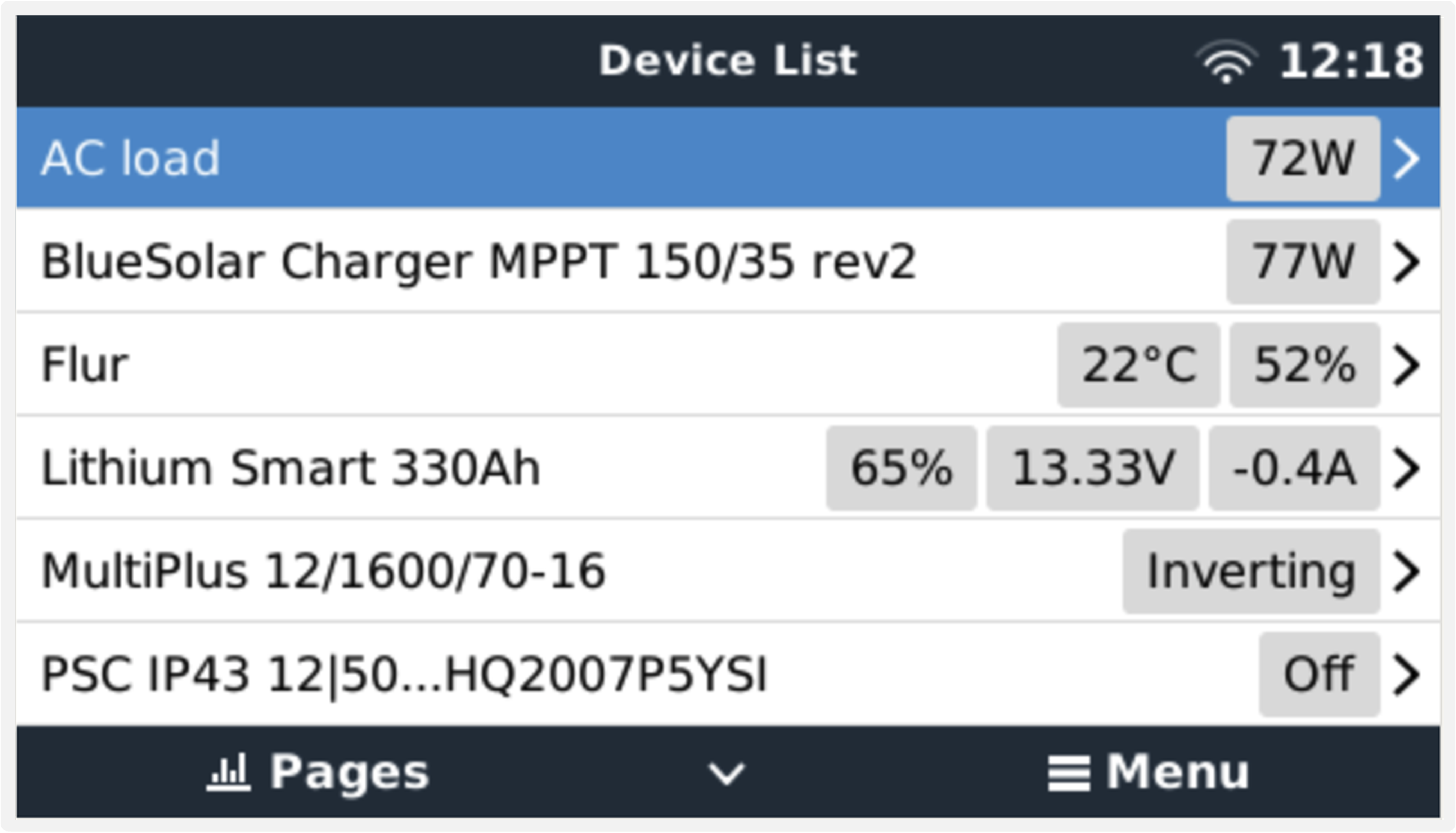

Depois de realizar todas as definições, o Medidor de Energia aparece agora com os dados relevantes na lista de dispositivos do dispositivo GX:
 Medidor de energia definido para medir cargas CA na saída CA do inversor/carregador |  Ou configurado para medir o consumo de energia a partir da rede elétrica |

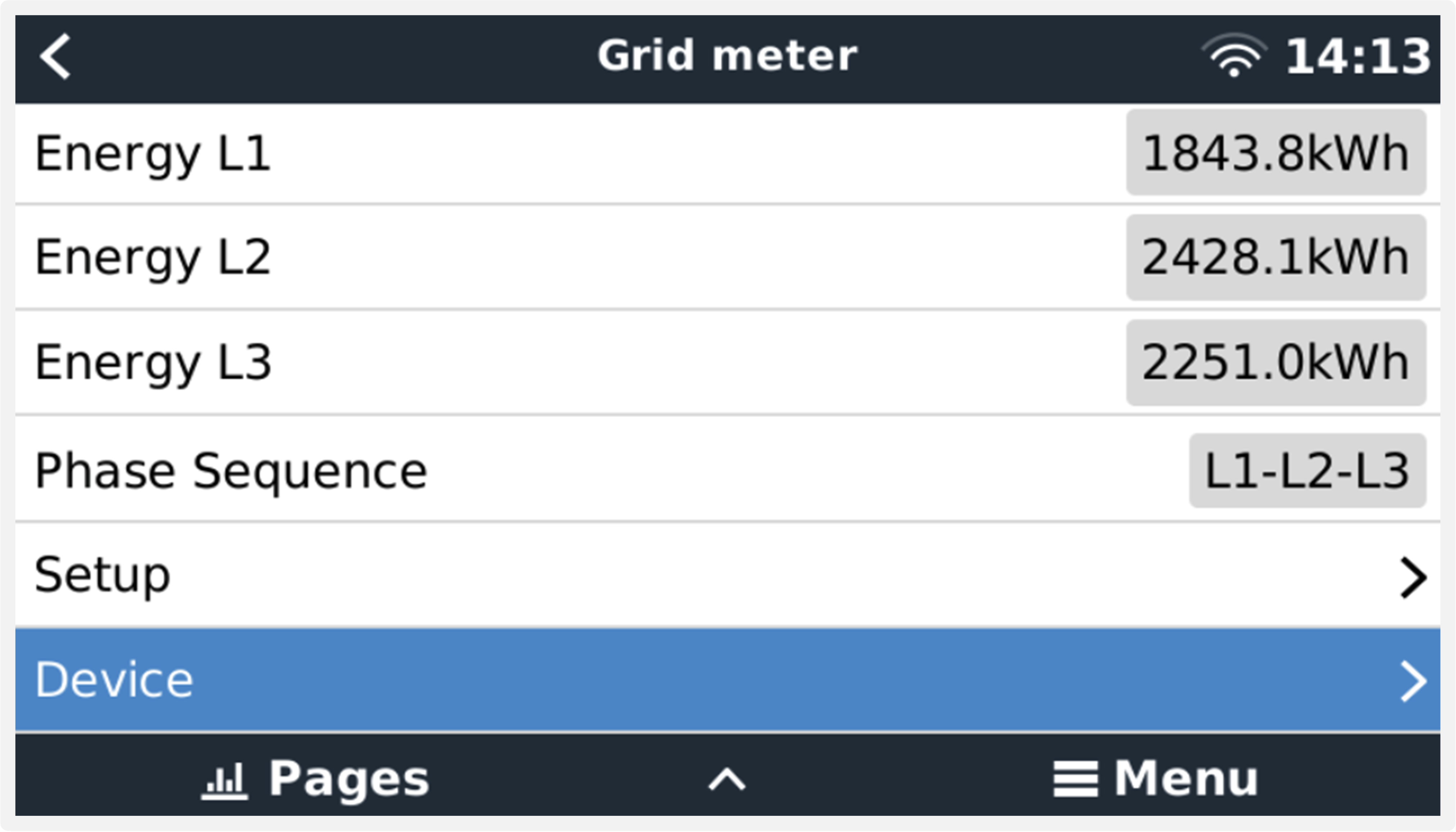

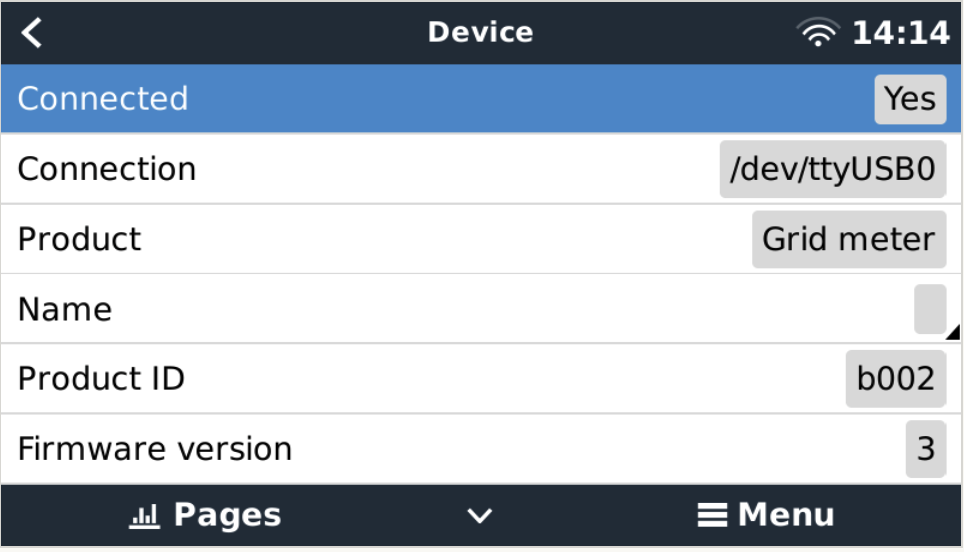

Clique com o botão direito do rato ou carregue na barra de espaço para aceder ao resumo do Medidor de Energia com todos os dados relevantes sobre o consumo e a produção de energia em todas as fases. Na parte inferior do menu, a função do Medidor de Energia pode ser definida com o menu Configuração. Os dados utilizados na comunicação podem ser lidos através do menu Dispositivo. Também pode configurar um nome personalizado para o Medidor de Energia:

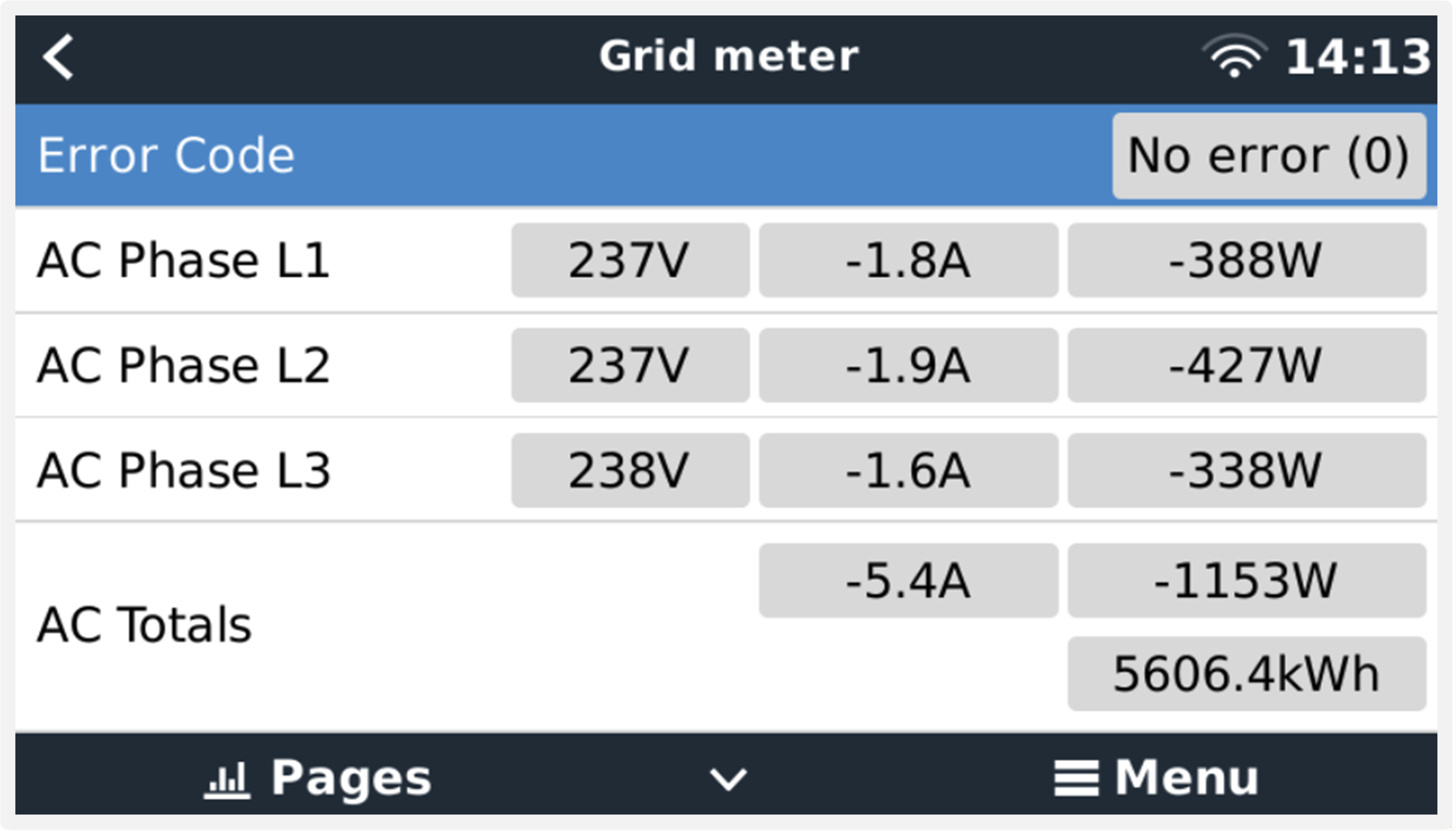

 Página de descrição detalhada de um medidor de Rede Elétrica trifásico |  Esteja sempre informado sobre todos os detalhes, ao segundo |

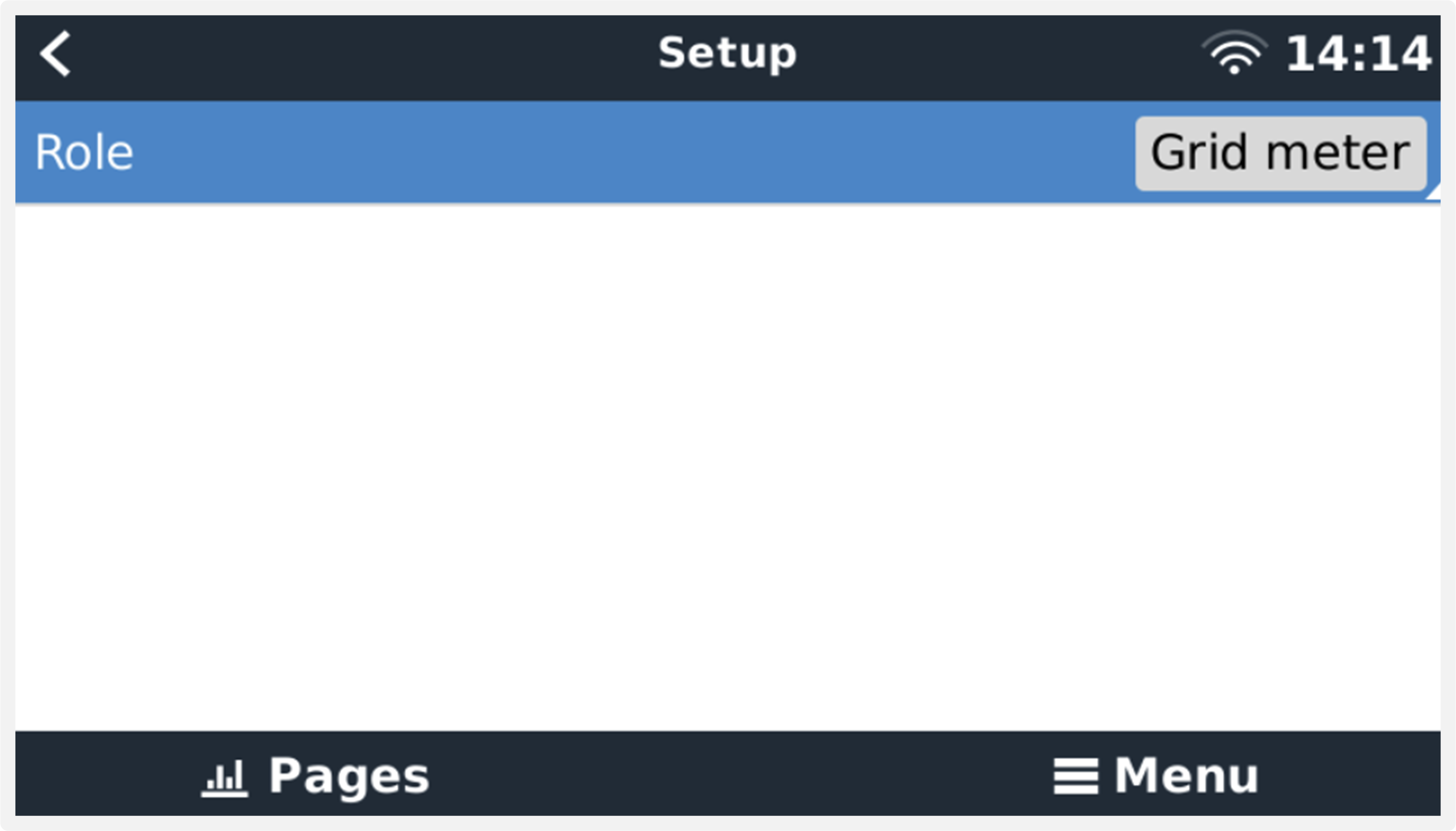

 Configuração do nome personalizado |  Alteração rápida das funções |
