2. Kurulum ve yapılandırma
2.1. AC kablo bağlantısı
2.1.1. Yapılandırma seçenekleri
GX cihazında Şebeke Sayacı, PV İnvertör, Jeneratör veya AC Sayacı yapılandırma seçeneklerinden biri ayarlıdır. GX cihazı yapılandırması hakkındaki ayrıntılar için GX cihazı yapılandırması bölümüne bakın. Bu seçim, sistem kablo bağlantısının nasıl yapılması gerektiğini ve sayaçtan alınan bilgilerin ekran nasıl görüntüleneceğini etkiler.
Farklı kablo bağlantısı seçenekleri için aşağıdaki şemalara bakın:
2.1.2. Sistem örnekleri
Örnek şemalar
EM24 3 fazlı kablo bağlantısı
Not
PV İnvertörü ölçmek için kullanılacağı zaman doğru akım ve güç yönünün sağlanması için 1, 4 ve 7 numaralı terminaller PV invertöre bakmalıdır.
Tek fazlı, tek işlevli
Tek fazlı, tek işlevli şebeke sayacı olarak bağlanmış EM24
1 ve 4 numaralı terminallerin arasında bulunan atlatıcı tele dikkat edin. Sensörün AV2 modeline sahipseniz bu bağlantıya ihtiyacınız kalmaz.
Şemalarda, cihazın şebeke sayacı olarak kullanıldığı durumda gerçekleşen kablo bağlantıları gösterilmektedir.
3 fazlı bir sistemdeki tek fazlı bir PV invertörü ölçmek için 3 fazın tamamını (3, 6 ve 9 numaralı) şebeke faz değiştirme terminallerine bağlayın. PV invertörün L1 hattını 1, 4 veya 7 numaralı terminale bağlayarak artık PV invertörü hangi fazda istediğinizi seçebilirsiniz.
Tek fazlı, çift işlevli
Sayacın bir girişinde şebekeyi ve enerji sayacının diğer girişinde PV invertörün çıkışını ölçmek için tek fazlı bir tesisatta üç fazlı bir sayaç kullanmak isterseniz enerji sayacında L1 hattının, PV invertörde ise L2 hattının kullanıldığından emin olun.
Ön seçici anahtar
Ön tarafta bulunan seçici anahtarı kilitli durumda olmayacak şekilde değiştirin. Bu, sayacın GX Cihazı tarafından otomatik olarak yapılandırılmasını sağlar. Ön seçici anahtar, yukarıdaki görselde belirtildiği gibi ekranın yanında bulunur.
2.2. GX cihazı yapılandırması
Doğru bağlantı yapılıp güç verildikten sonra GX cihazının Ayarlar → Enerji sayaçları menüsünde sayaç(lar) görünür:

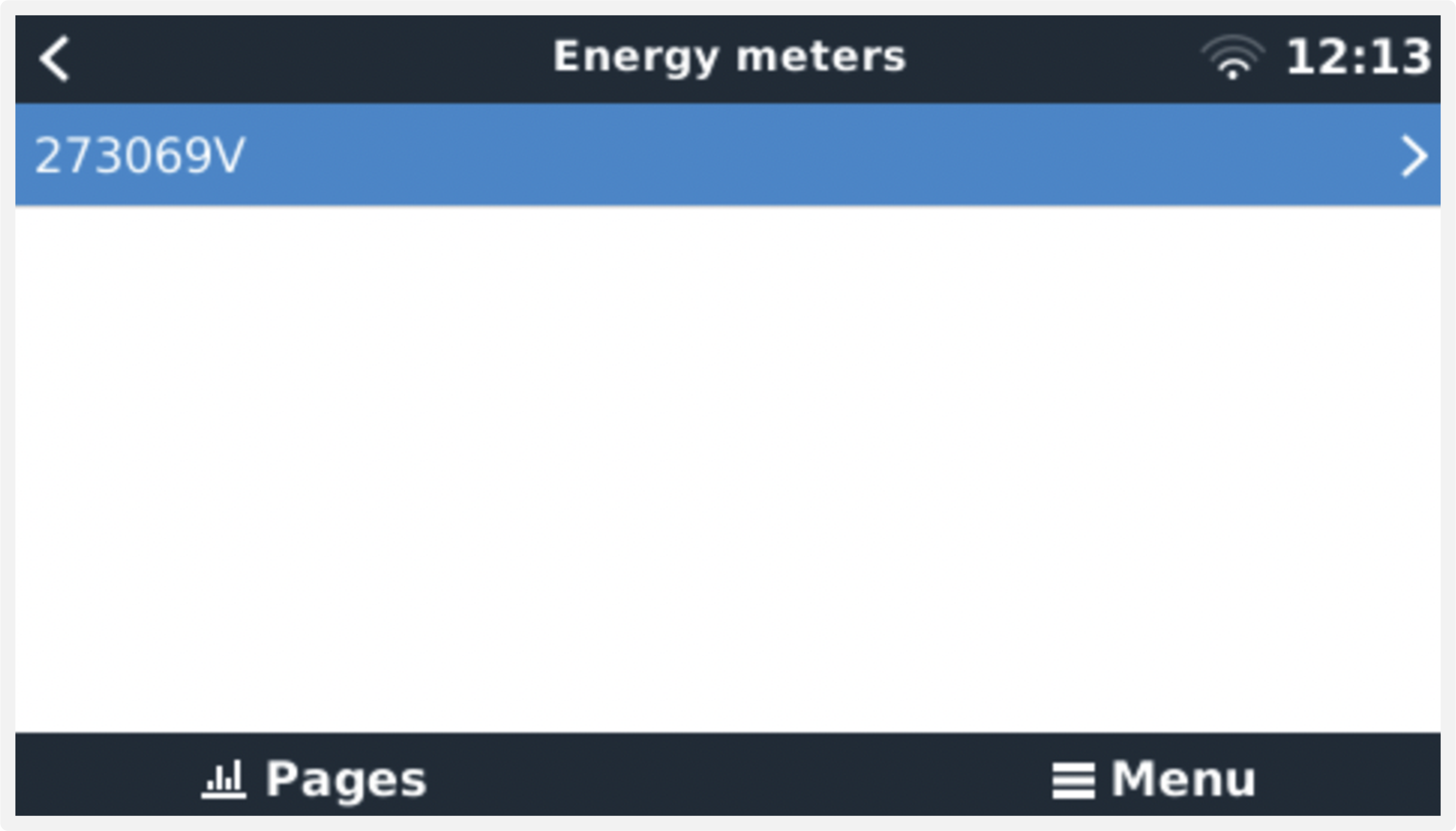

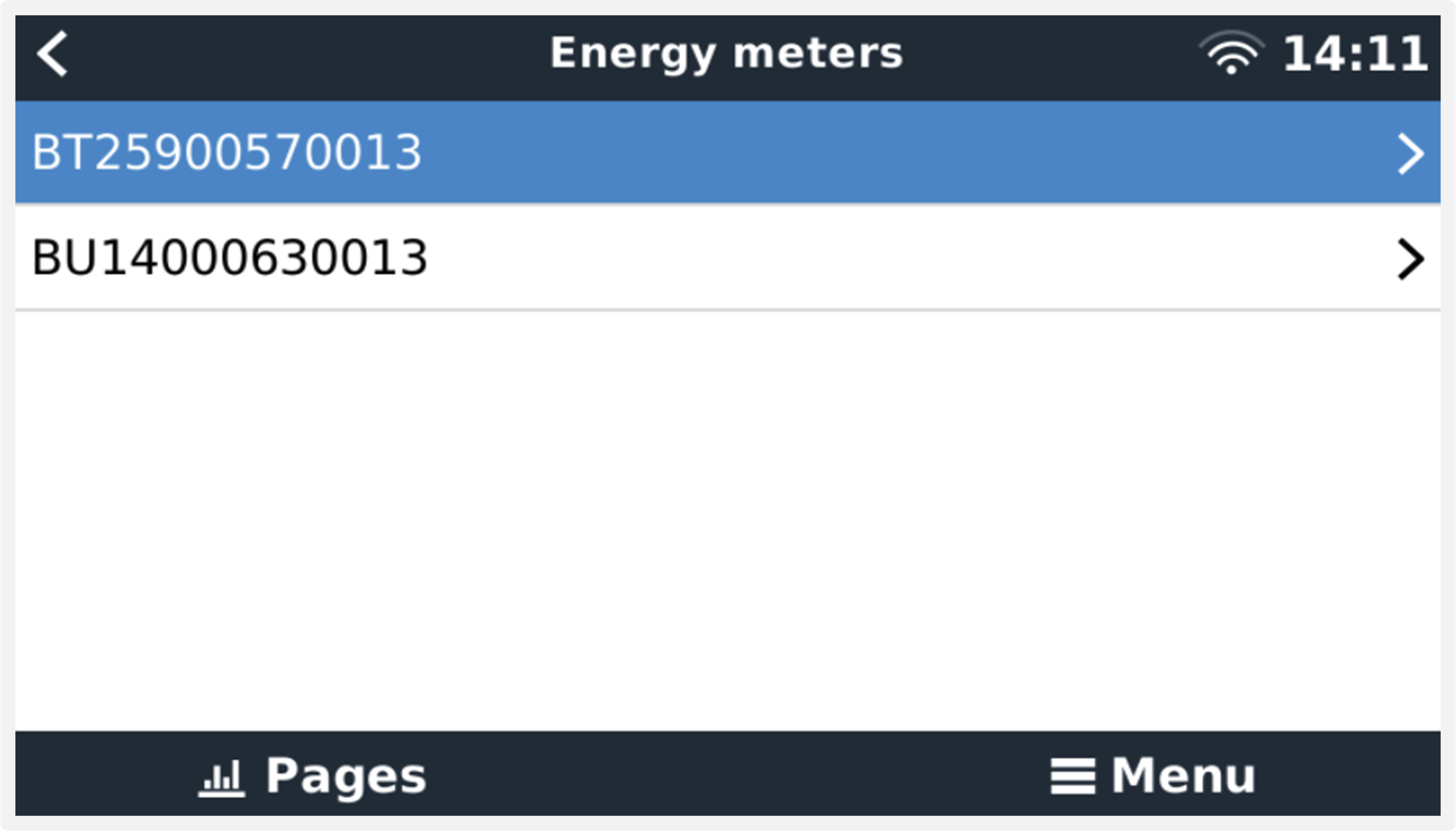

![]() Enerji sayaçları menüsündeki Tek Enerji Sayacı | ![]() Enerji sayaçları menüsündeki İki Enerji Sayacı |
Enerji Sayacını seçtikten sonra Rolü ve Faz tipini seçmelisiniz. Faz tipi ve Rol menüsüne gidebilmek için boşluk tuşuna basın veya sağ tıklayın:

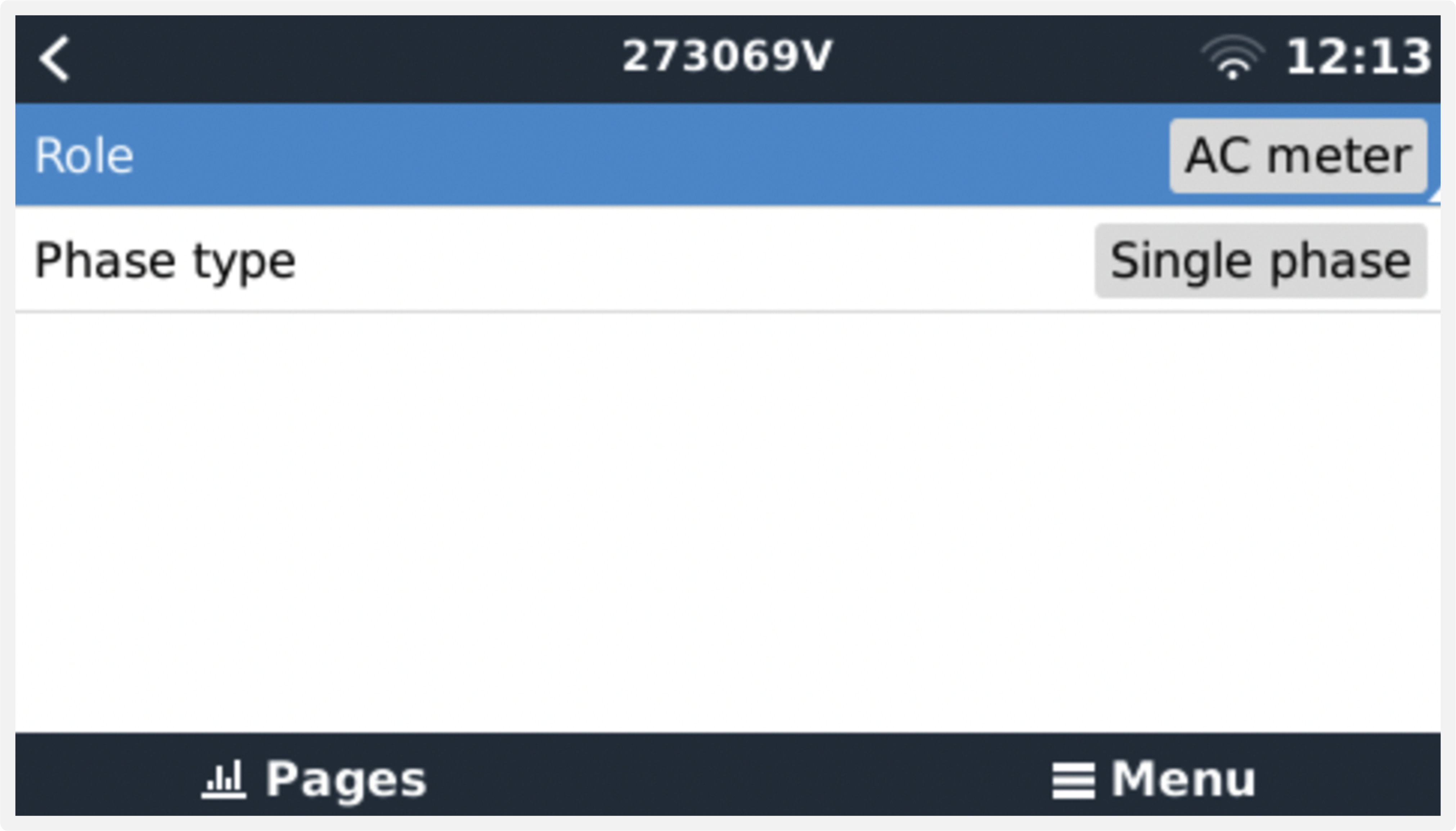

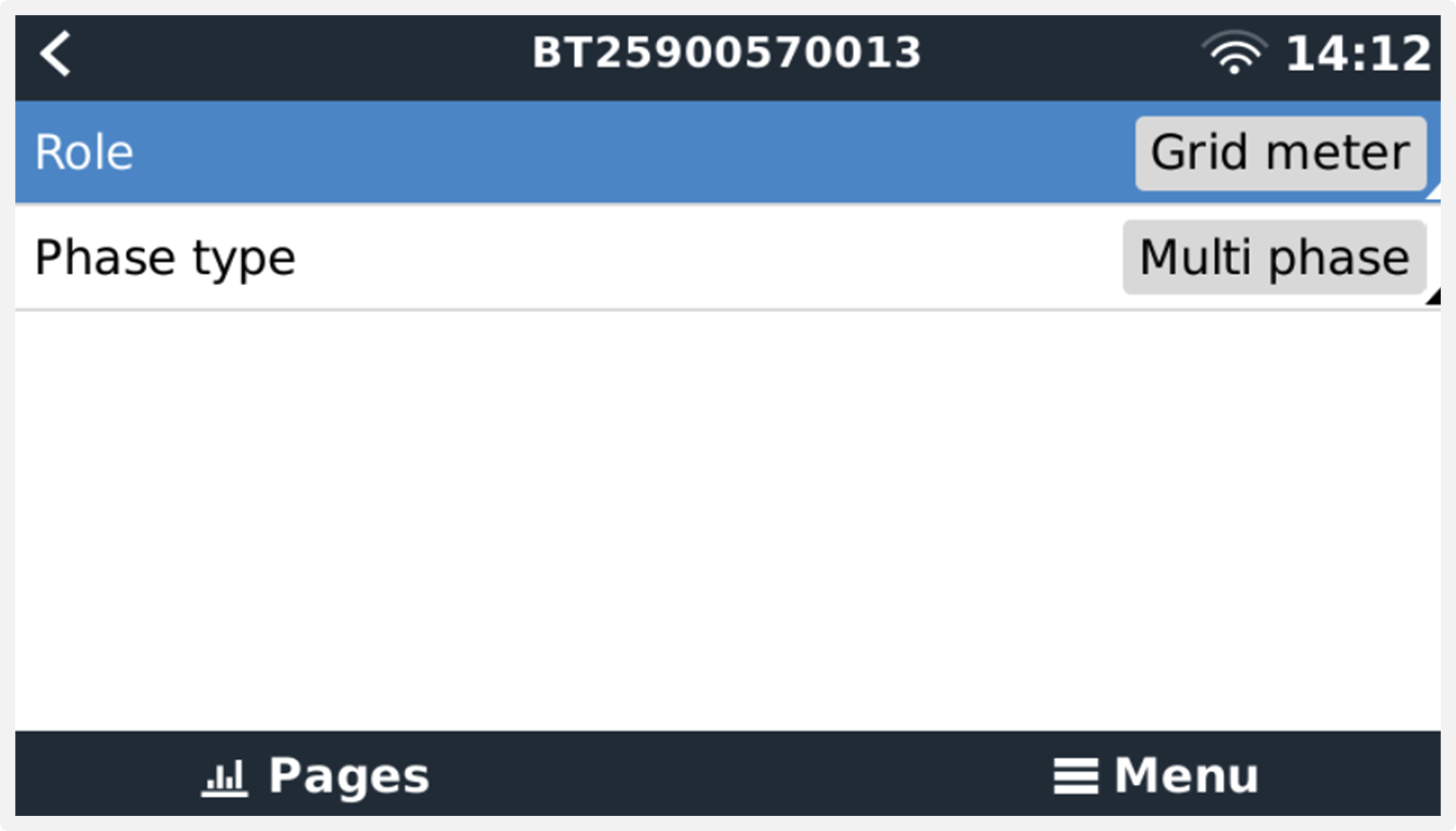

![]() ET112 modelinde yalnızca Tek fazlı seçenek görüntülenir | ![]() Uygulamaya bağlı olarak rol burada ayarlanır |
Rol veya Faz tipini seçin ve değişiklik yapmak için boşluk tuşuna basın:

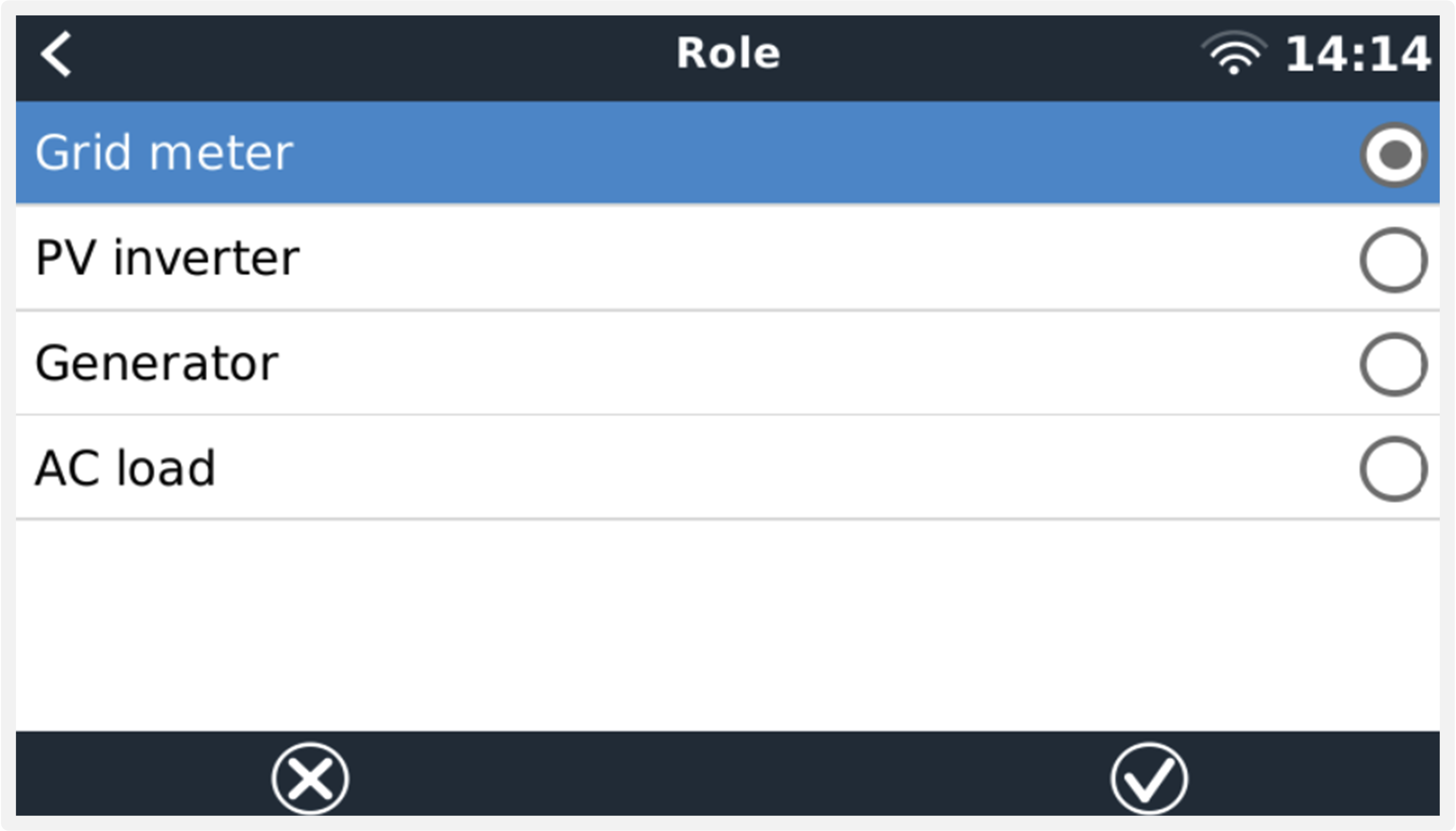

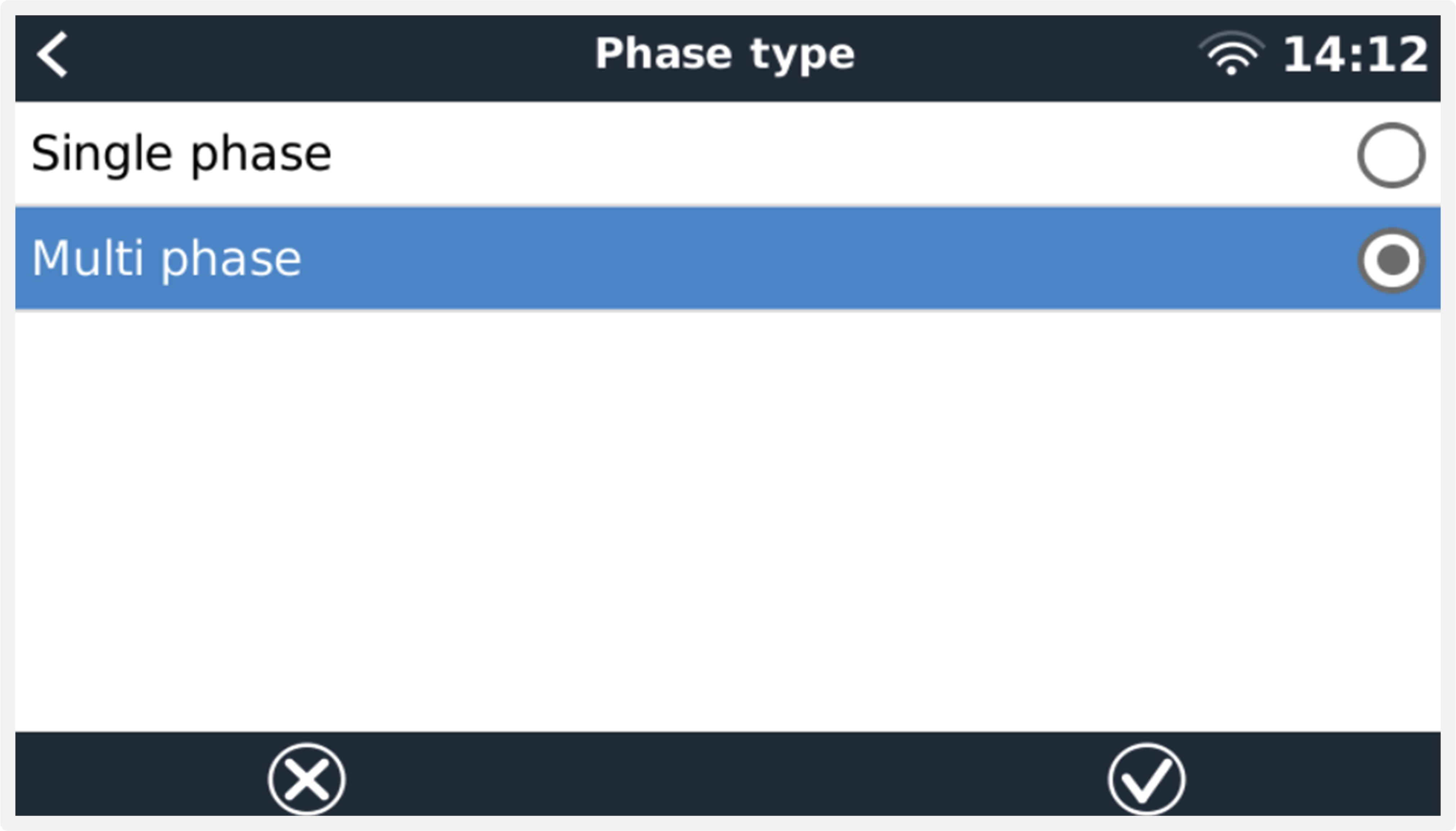

![]() Uygulamaya göre Rolü seçin | ![]() Tek ve Çoklu faz tipini seçme menüsü |
Tek fazlı, tek işlevli ve tek fazlı, çift işlevli mod ayarı:
Tek fazlı, tek işlevli | L1 hattındaki şebekeyi ve L2 hattındaki PV İnvertörü ölçmeye yarayan tek fazlı, çift işlevli mod |
Tüm ayarlar yapıldıktan sonra Enerji Sayacı artık GX cihazının cihaz listesindeki ilgili verilerle birlikte görünür:

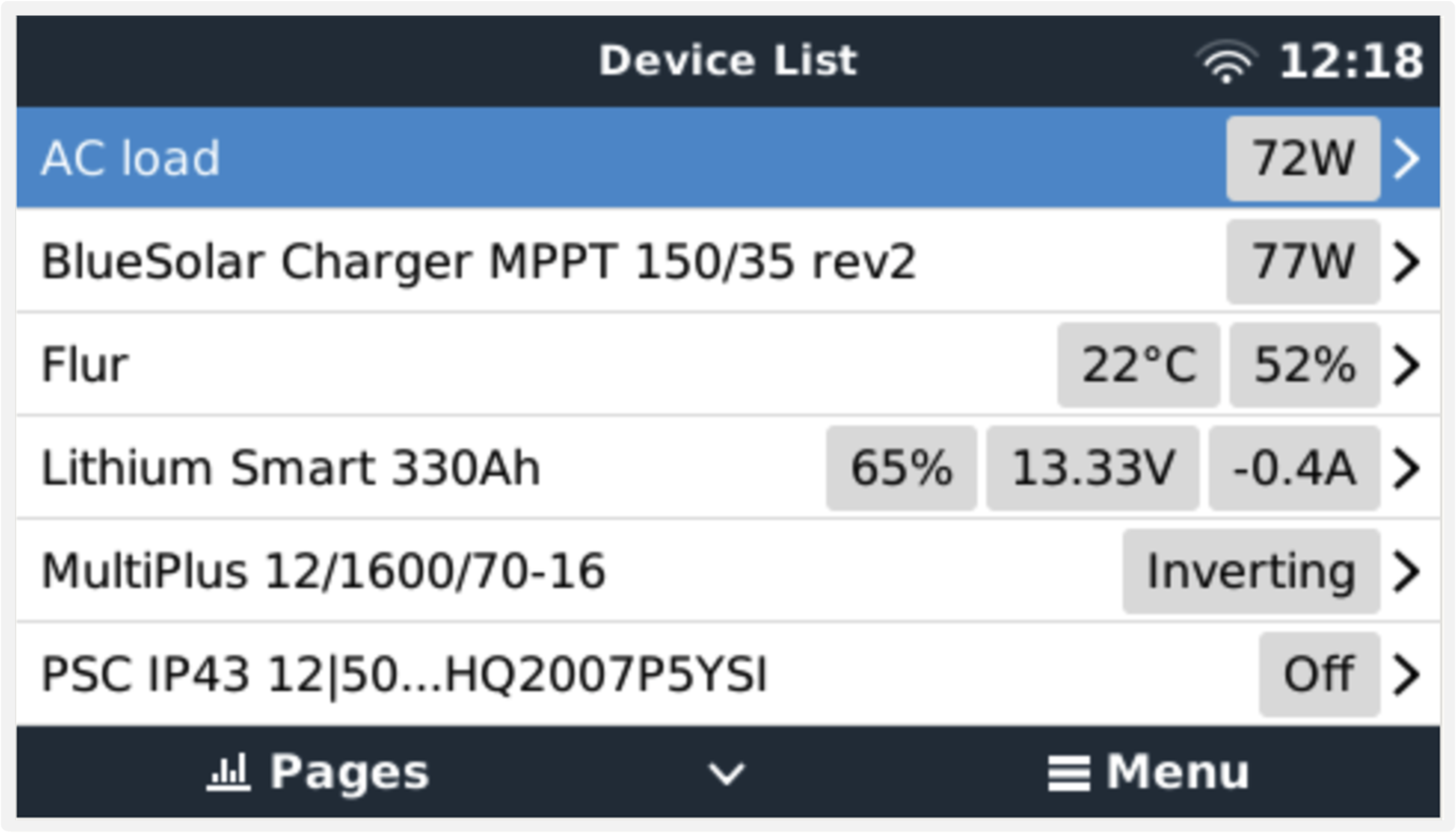

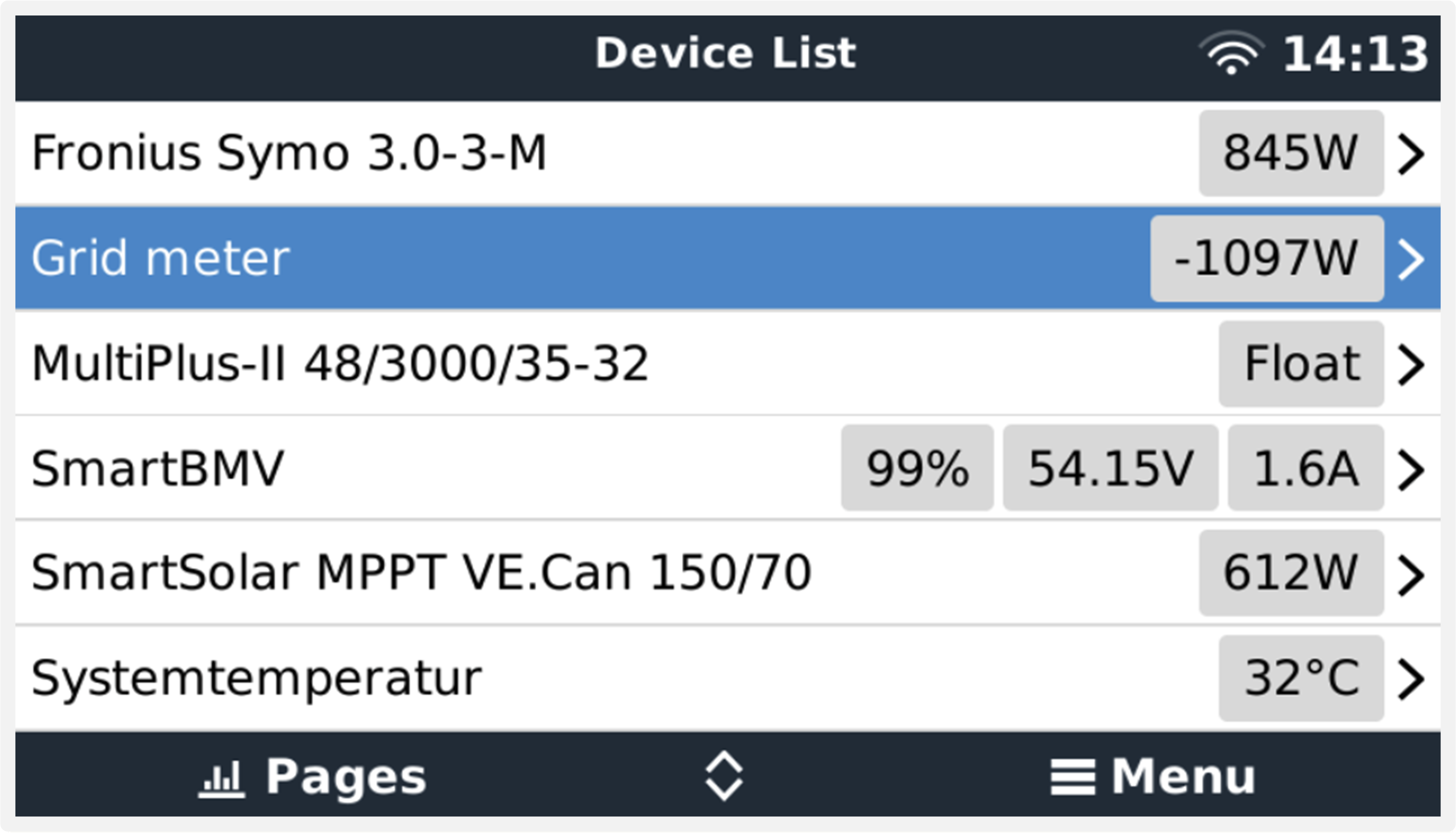

![]() Enerji sayacının invertörün/şarj cihazının AC çıkışındaki AC yüklerini ölçmek üzere ayarlanmış hâli | ![]() Veya şebekedeki enerji tüketimini ölçmek üzere yapılandırılmış hâli |

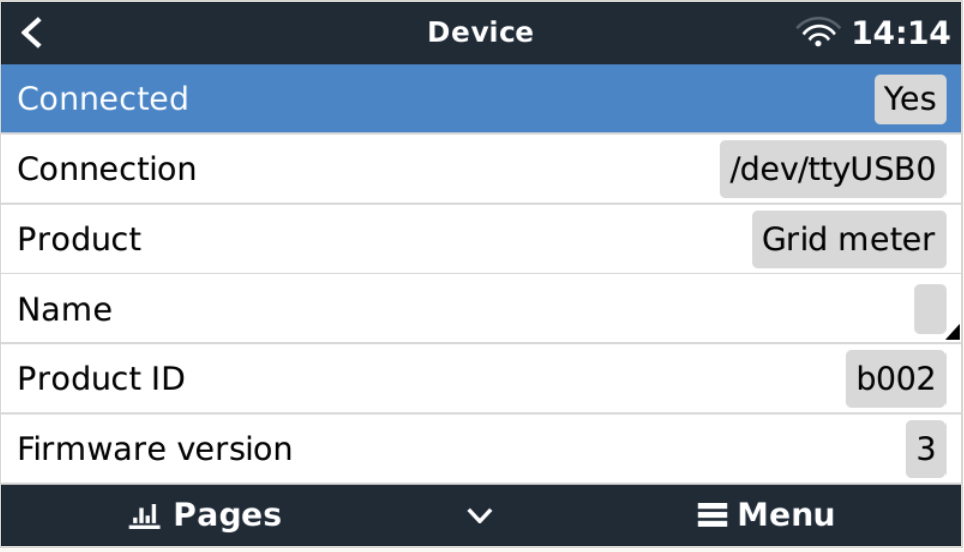

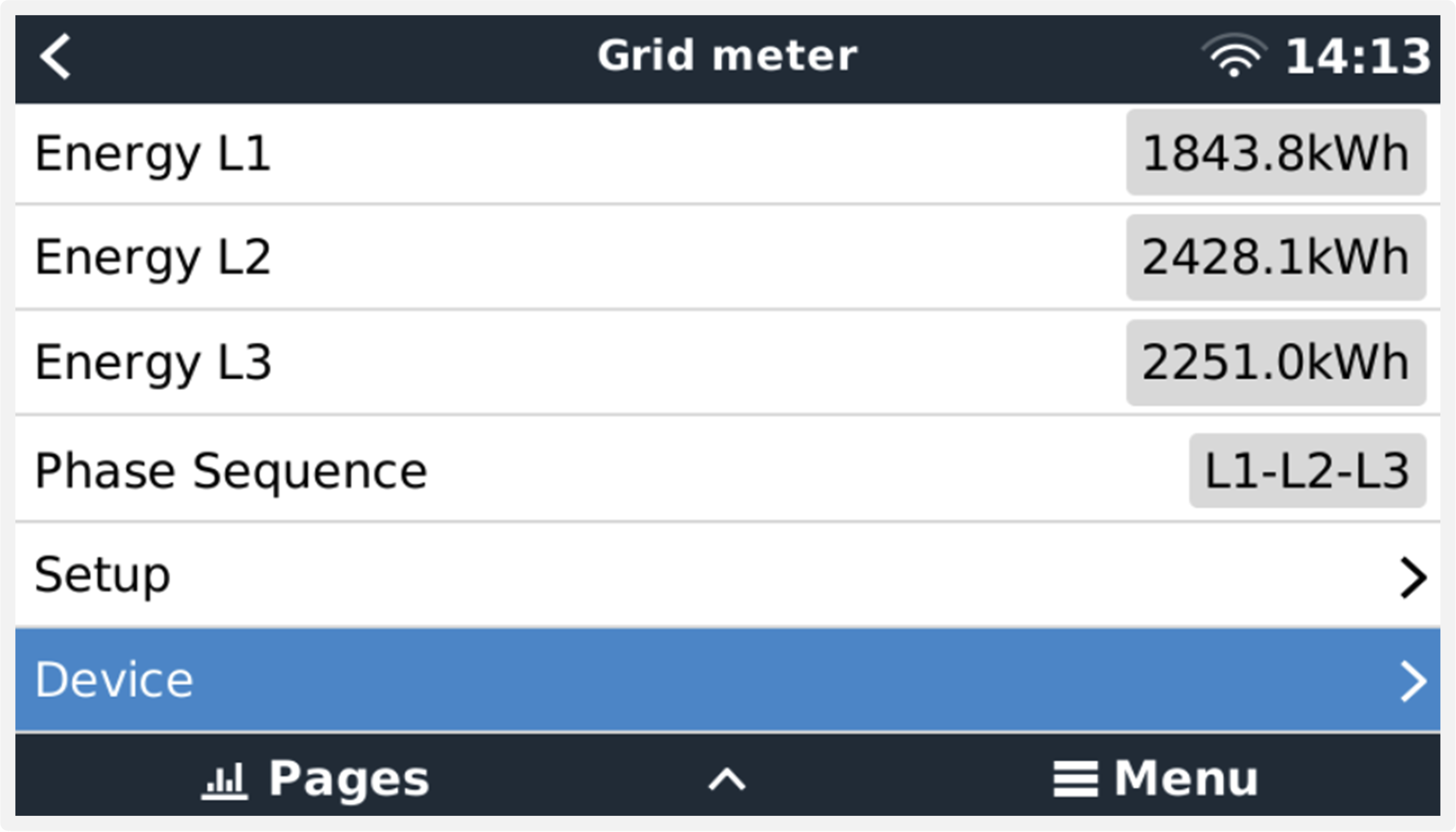

Enerji tüketimi ve tüm fazlardaki enerji üretimi ile ilgili tüm verilerin yer aldığı Enerji Sayacı hakkındaki genel bilgilere ulaşmak için sağ tıklayın veya boşluk tuşuna basın. Menünün alt kısmında, Enerji Sayacının rolü Kurulum menüsü aracılığıyla ayarlanabilir. İletişim için kullanılan veriler, Cihaz menüsü aracılığıyla okunabilir. Buradan Enerji Sayacı için özel bir isim de ayarlayabilirsiniz:

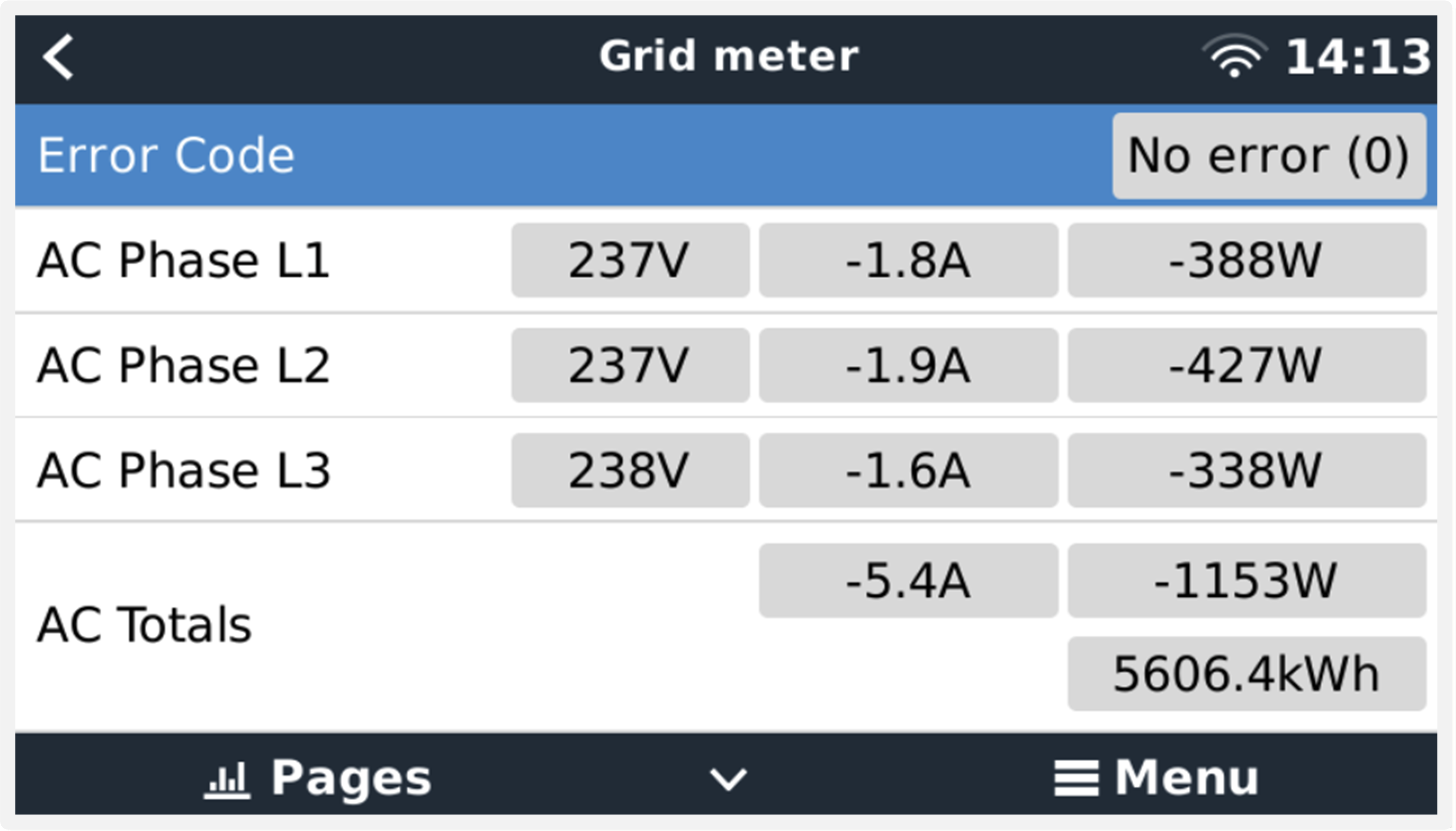

![]() 3 fazlı Şebeke sayacının ayrıntılı genel bilgi sayfası | ![]() Tüm ayrıntılardan her zaman saniyesi saniyesine haberdar olun |

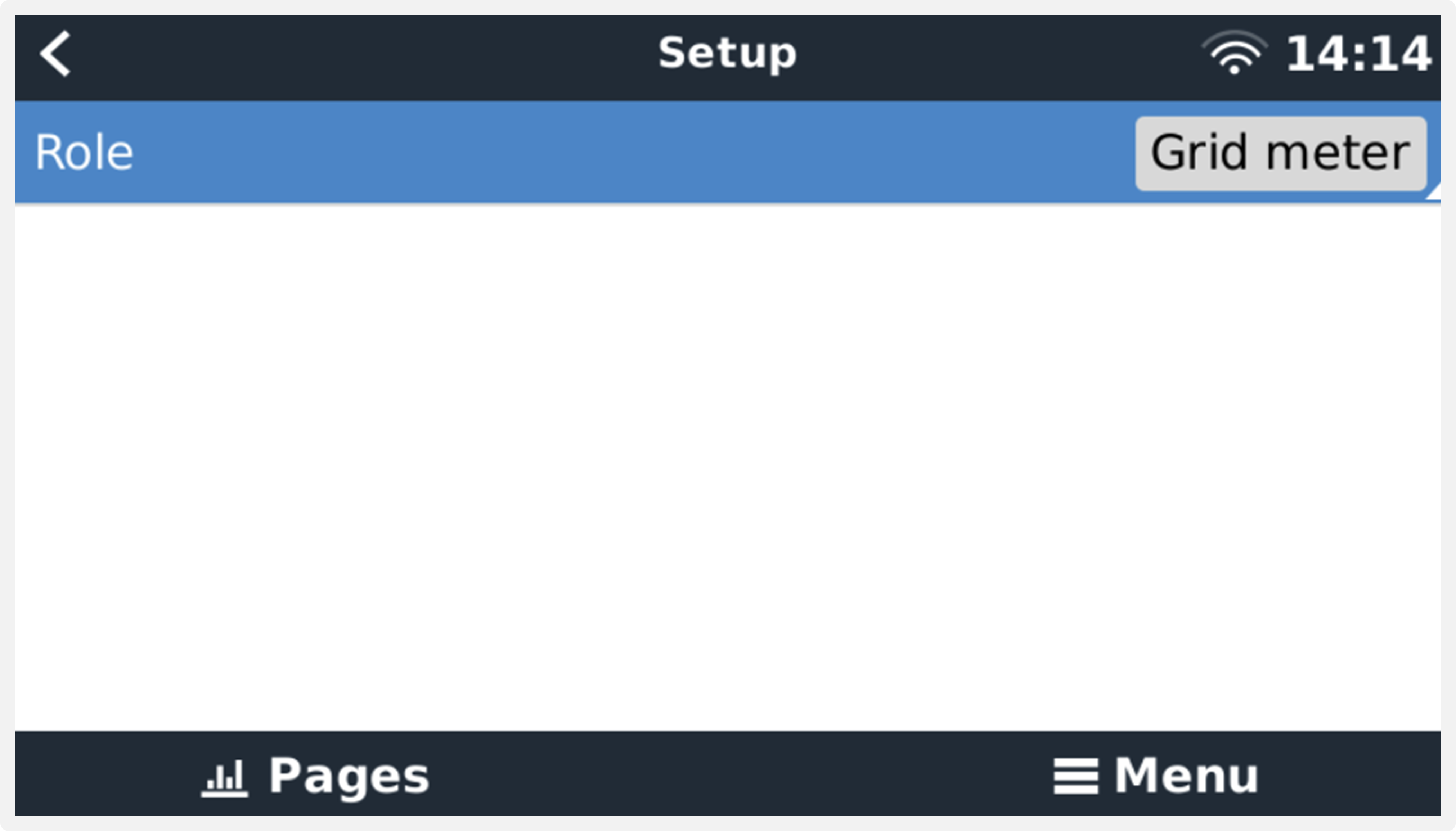

![]() Özel ad ayarı | ![]() Rolleri hızlıca değiştirme |
