2. Installation och konfigurering
2.1. AC-koppling
2.1.1. Konfigureringsalternativ
Konfigureringsalternativet för antingen nätmätare, solcellsväxelriktare, generator eller AC-mätare i inställt i GX-enheten. Se avsnittet Konfigurering av GX-enhet för detaljer om konfigurering av GX-enhet. Detta val påverkar hur systemet ska kopplas och hur informationen som mottas från mätare visas på skärmen.
Se diagrammen nedan för de olika kopplingsalternativen: Observera att överallt där ordet ”Säkring” förekommer i diagrammen ska en säkring på 315 mA användas, om så krävs enligt lokala föreskrifter.
2.1.2. Systemexempel
Exempeldiagram
 |
EM24 trefaskoppling
Notera
När den används för att mäta en solcellsväxelriktare ska terminaler 1, 4 och 7 vändas mot solcellsväxelriktaren för att säkerställa en korrekt riktning av ström och effekt.
Enfas, en funktion
 |
EM24 ansluten som en enfas, enfunktionsmätare
Observera bygeln mellan terminalerna 1 och 4. Du behöver inte den kopplingen om du har AV2-versionen av sensorn.
Diagrammen visar kopplingen när den används som en nätmätare.
För att mäta en enfas-solcellsväxelriktare i ett trefassystem ska du koppla alla trefaser till nätets fasterminaler (3, 6 och 9). Du kan nu välja vilken fas du vill ha solcellsväxelriktaren på genom att koppla L1-linjen på solcellsväxelriktaren till terminal 1, 4 eller 7.
Enfas, dubbel funktion
EM24 Ethernet stödjer inte dubbel funktion. Om du vill använda en trefasmätare i en enfasinstalltion för att mäta nätet i en ingångs- och solcellsväxelriktarutgång på en annan fas föreslår vi att du använder EM540 eller två enfasmätare.
Frontväljare
Ändra frontväljaren så att den inte är i låst läge. Det gör det möjligt att automatiskt konfigurera den med GX-enheten. Frontväljaren är placerad bredvid skärmen så som visas på bilden ovan.
2.2. Konfigurering av GX-enhet
Efter att den har anslutits och försetts med ström visas mätaren (mätarna) på GX-enheten i menyn ”Inställningar → Energimätare.

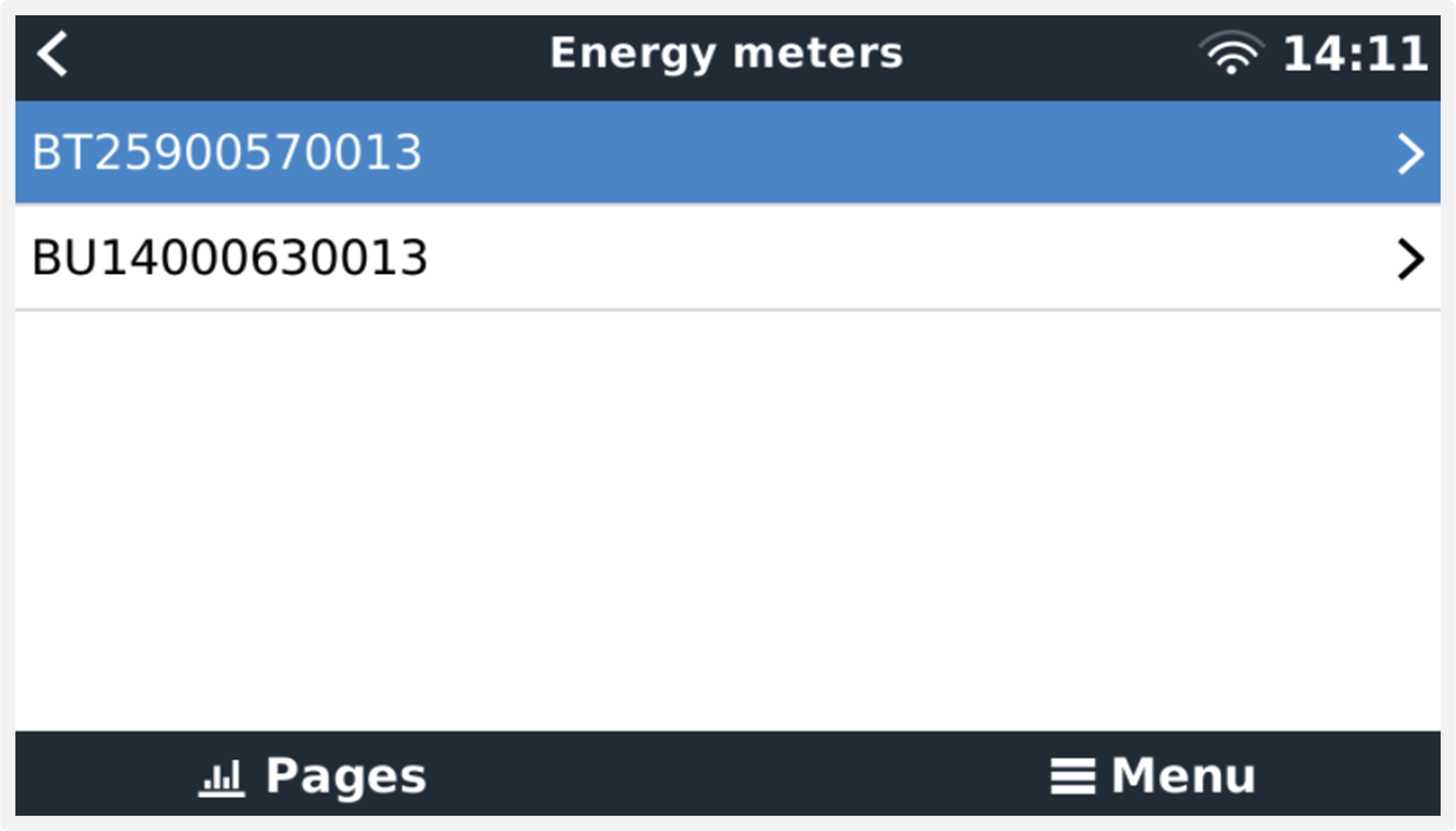

 Enskild energimätare i menyn för energimätare |  Två energimätare i menyn för energimätare |

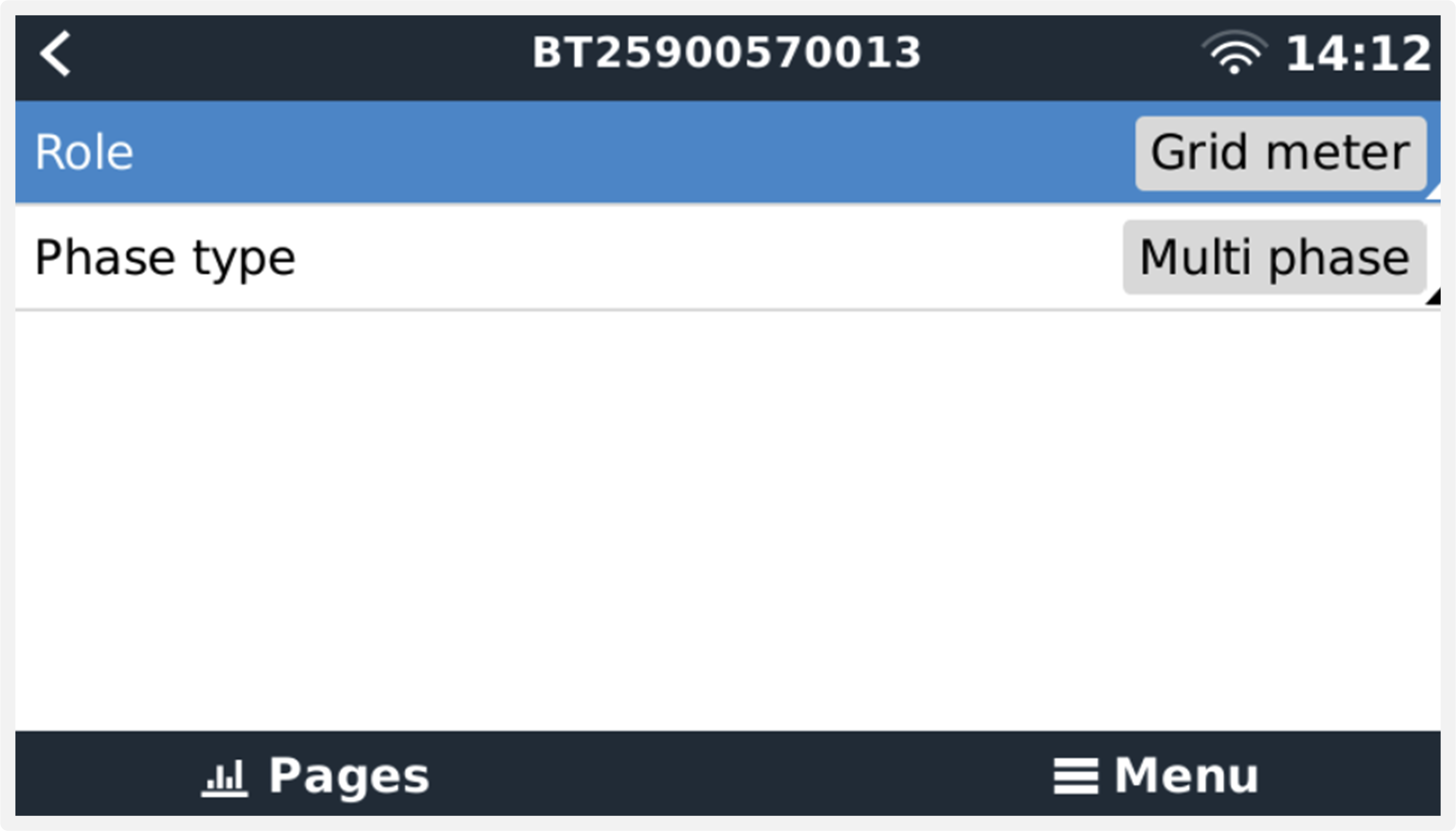

Efter att du har valt en energimätare måste du ställa in vilken Roll och Fastyp. Tryck på mellanslagstangenten eller högerklicka för att komma till menyn för Fastyp och Roll.

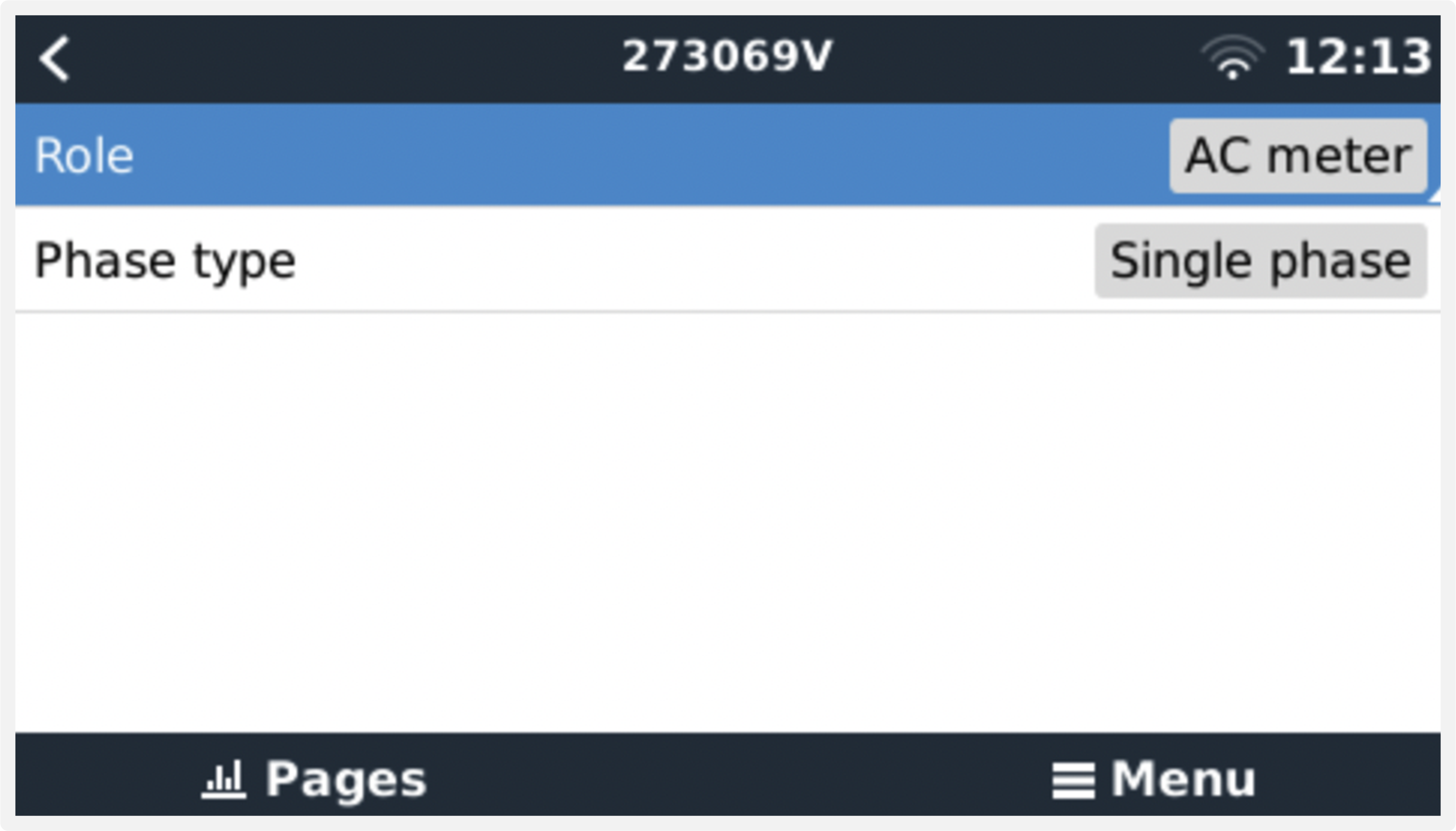

 För ET112 visas endast enfasalternativet. |  Beroende på tillämpningen ställs rollen in här |
Välj antingen Roll eller Fastyp och tryck på mellanslagstangenten för att göra ändringar:

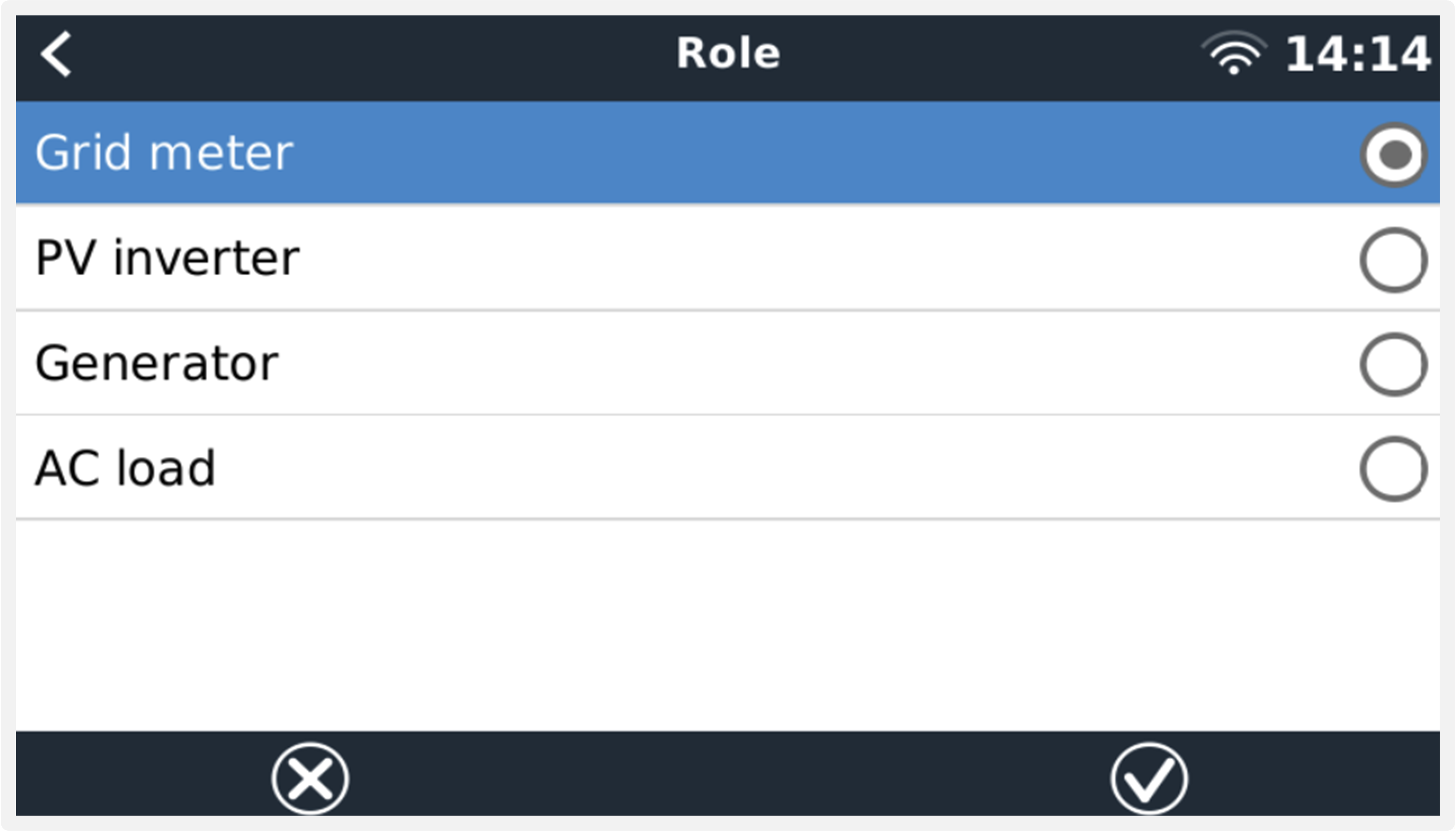

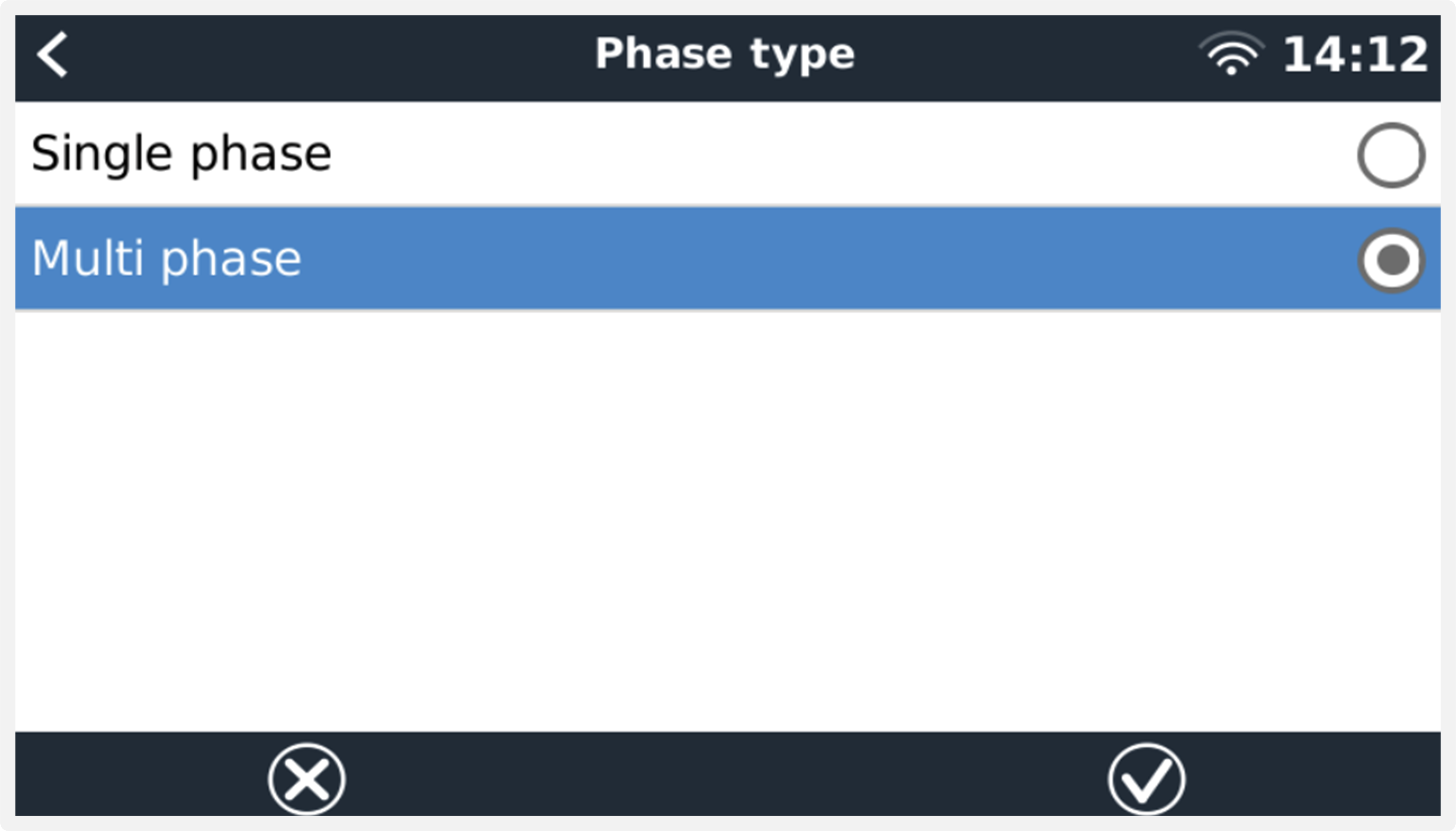

 Välj rollen i enlighet med vilken tillämpning som ska göras |  Valmeny för enfas- och flerfastyp |
Inställning av lägen för enfas, en funktion och enfas, dubbelfunktion:
 Enfas, en funktion |  Enfas, dubbel funktion för att mäta nätet på L1 och solcellsväxelriktare på L2. Obs: detta gäller endast för EM540 och ET340. |

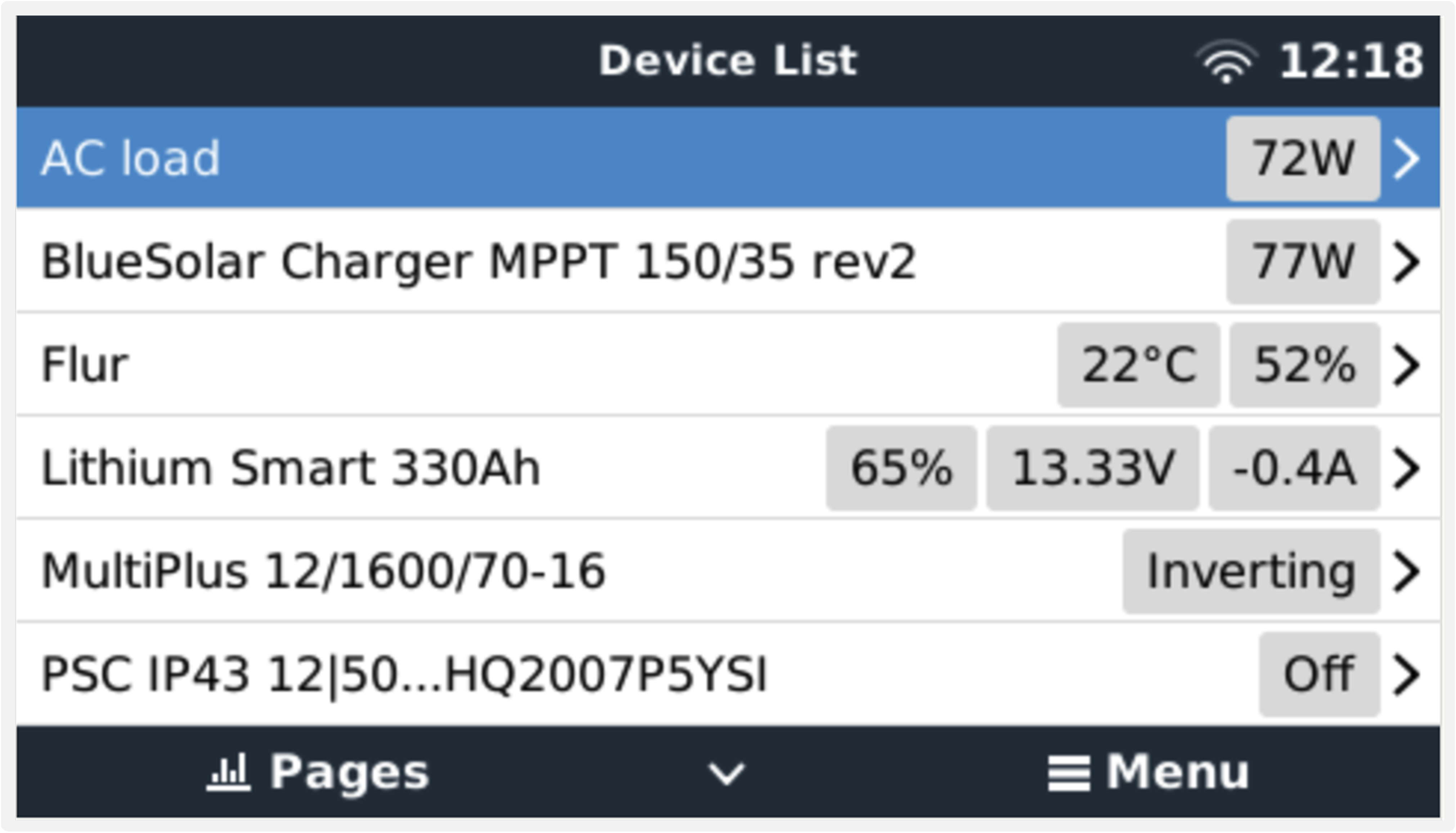

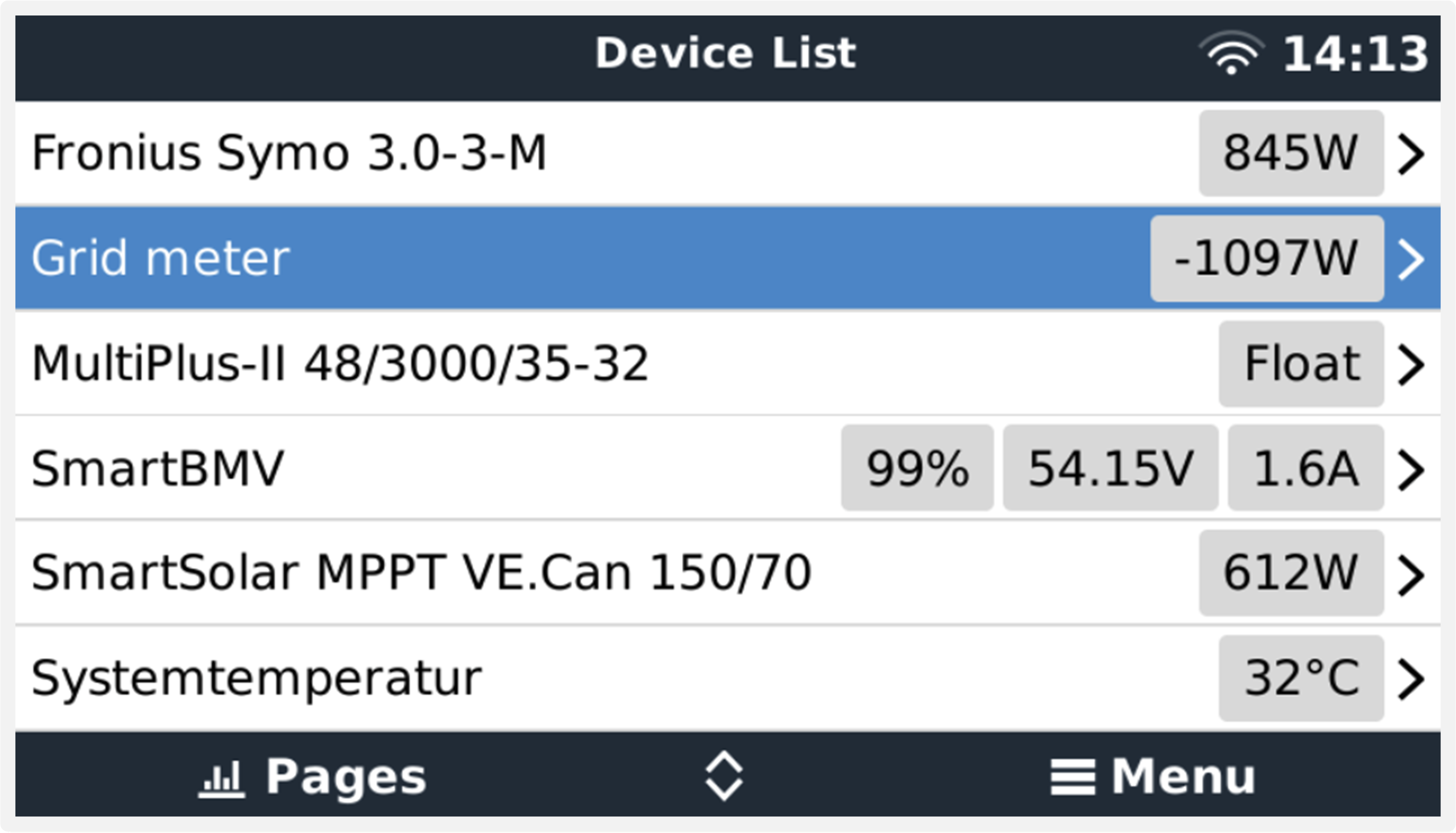

Efter att alla inställningar har gjorts visas nu energimätaren med relevant data i enhetslistan för GX-enheten.
 Energimätare inställd för att mäta AC-belastningar på växelriktare/laddaren AC-utgång. |  Eller konfigurerad för att mäta energiförbrukning från nätet |

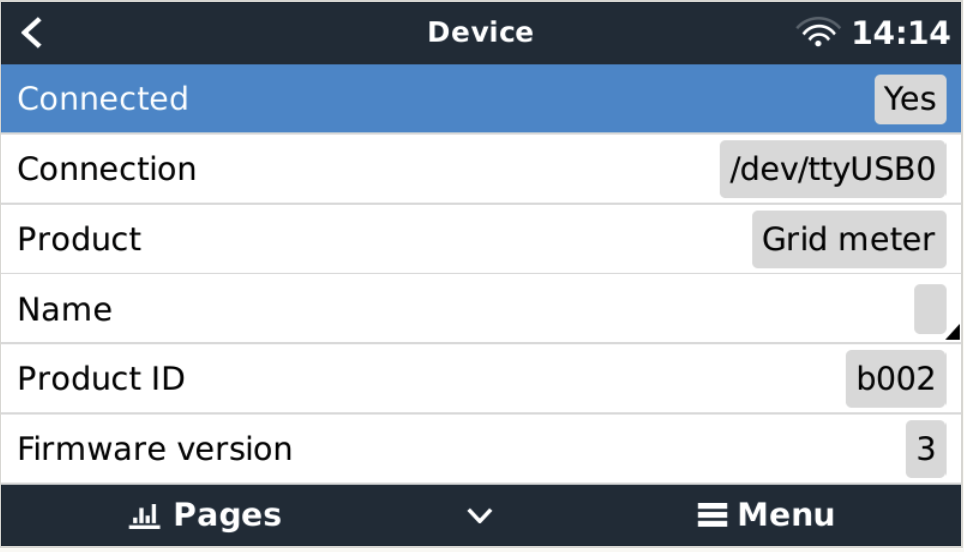

Högerklicka eller tryck på mellanslagstangenten för att komma till översikten för energimätaren med all relevant data om energiförbrukning och dess generering i alla faser. Längst ner i menyn kan energimätarens roll ställas i via inställningsmenyn. Datan som används för kommunikation kan läsas ut via enhetsmenyn. Du kan även ställa in ett anpassat namn för energimätaren där:

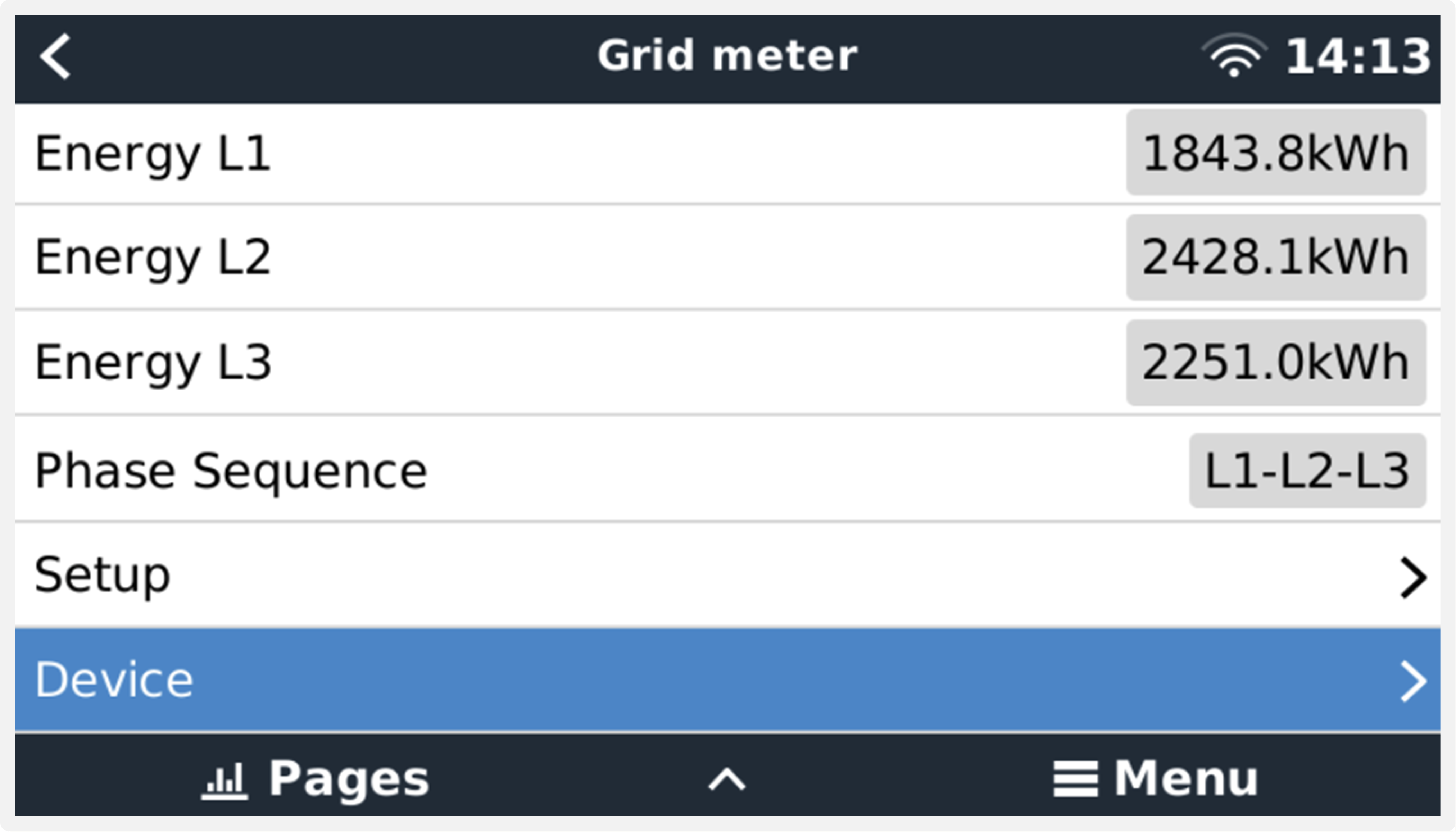

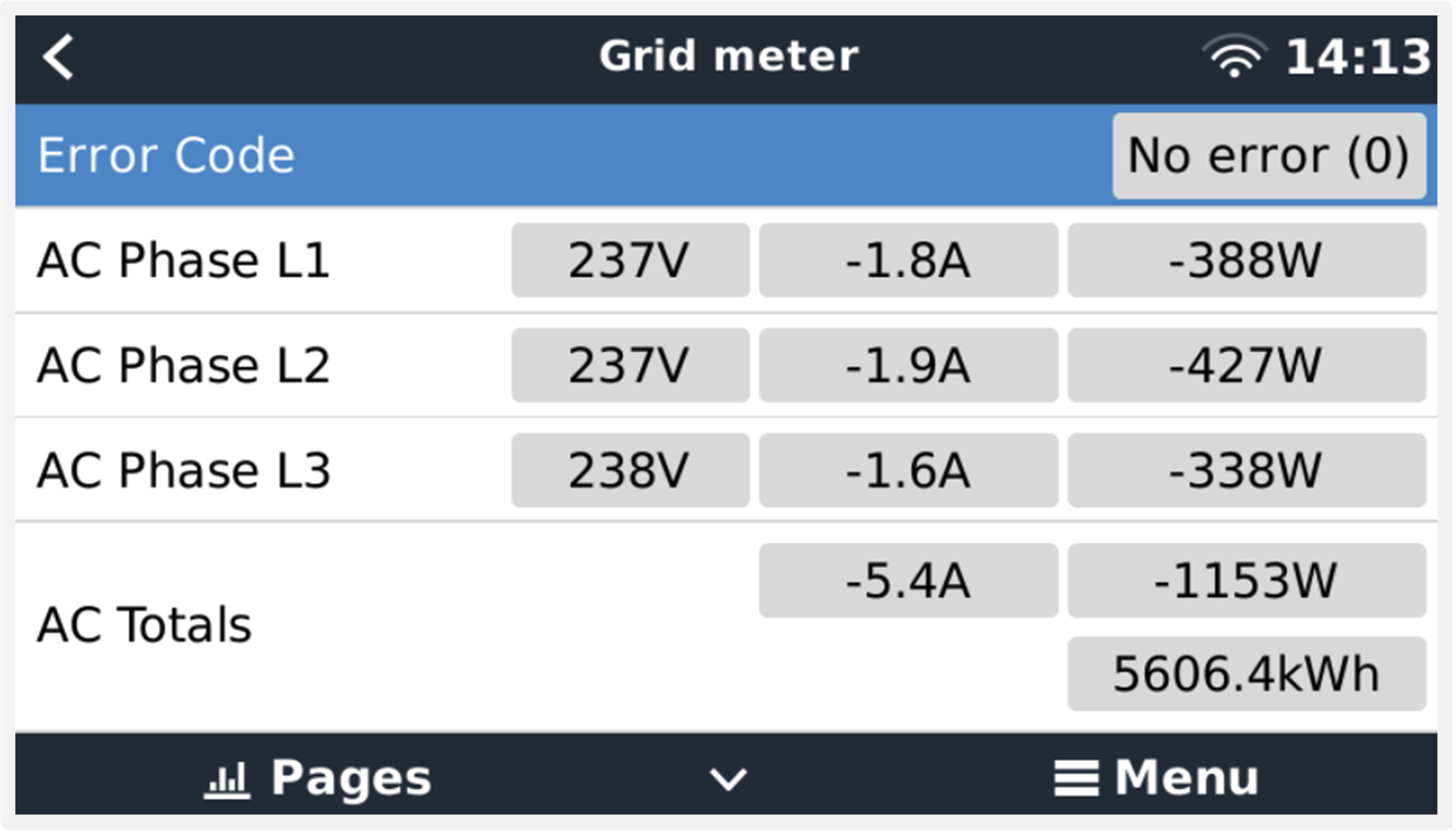

 Detaljerad översiktssida för en nätmätare i trefas |  Håll dig alltid informerad om alla detaljer, på sekunden |

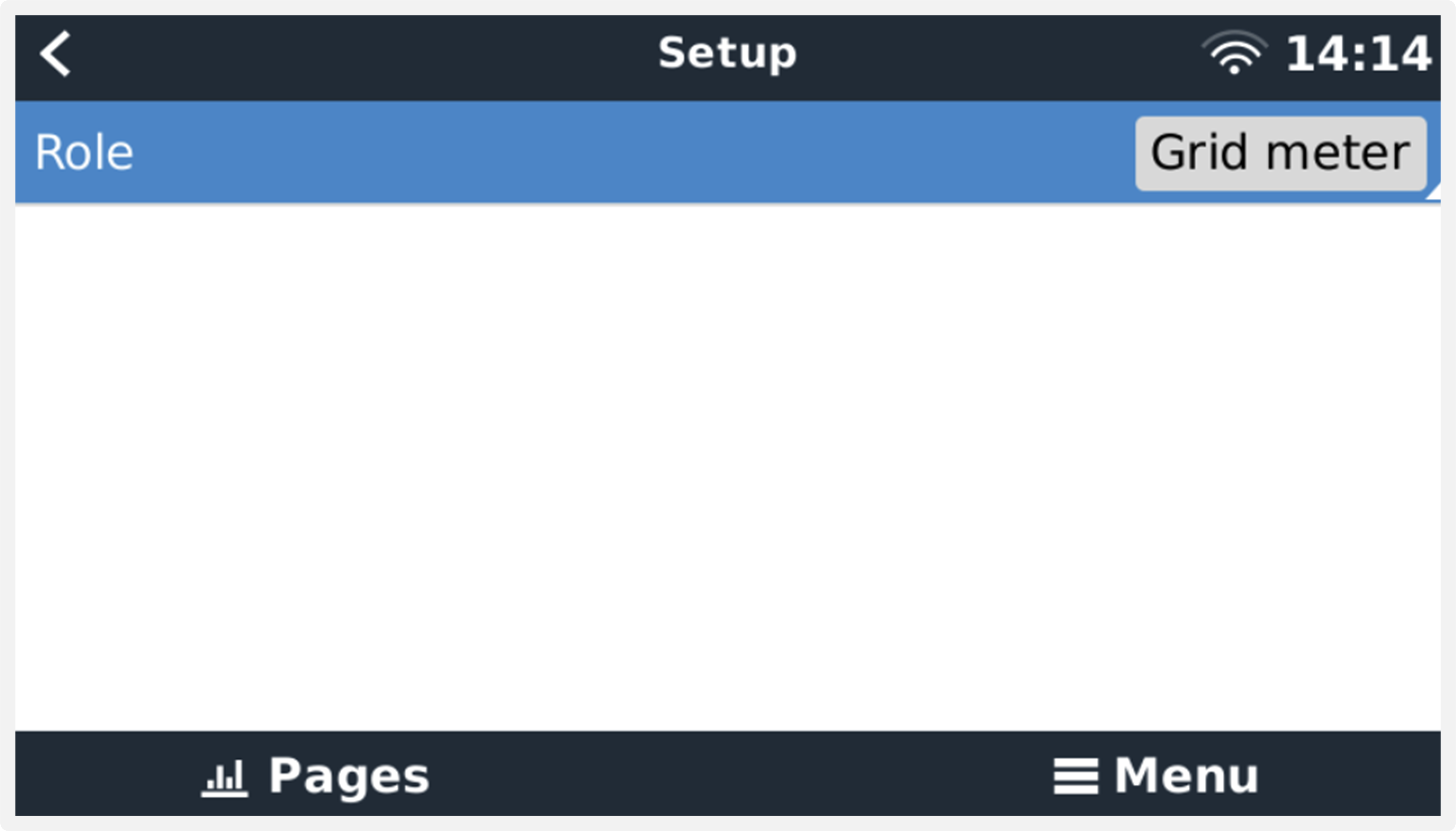

 Konfigurering av anpassat namn |  Ändra roller snabbt |
