MPPT-lataussäätimen käyttöohje

Akkujännite

12/24/48 V automaattinen valinta, 36 V: manuaalinen valinta

Akun enimmäisvirta

60 A

70 A

Nimellinen PV-teho, 12 V ^1a,b

860 W

1000 W

Nimellinen PV-teho, 24 V ^1a,b

1720 W

2000 W

Nimellinen PV-teho, 36 V ^1a,b

2580 W

3000 W

Nimellinen PV-teho, 48 V ^1a,b

3440 W

4000 W

Maks. PV-oikosulkuvirta ²

50 A

50 A

Suurin mahdollinen PV:n avoimen piirin jännite

150 V absoluuttinen maks. kylmimmät olosuhteet

145 V käynnistys- ja käyttömaksimi

Huipputeho

98 %

Oma kulutus

12 V: vähemmän kuin 35 mA / 48 V: vähemmän kuin 20 mA

Latausjännite, absorptiolataus

Oletusasetus: 14,4 V / 28,8 V / 43,2 V / 57,6 V

Latausjännite, ylläpitolataus

Oletusasetus: 13,8 V / 27,6 V / 41,4 V / 55,2 V

Latausjännitteen tasaus ³

Oletusasetus: 16,2 V / 32,4 V / 48,6 V / 64,8 V

Latausalgoritmi

Monivaiheinen adaptiivinen (kahdeksan esiohjelmoitua algoritmia) tai käyttäjän määrittämä algoritmi

Lämpötilakompensaatio

-16 mV/°C / -32 mV/°C / -64 mV/°C

Suojaus

PV:n vääränapaisuus/ lähtövirran oikosulku/ ylikuumeneminen

Toimintalämpötila

-30 °C - +60 °C (täysi nimellisteho 40 °C:een asti)

Kosteus

95 %, ei kondensoituva

Enimmäiskorkeus

5 000 m (täysi lähtöteho maks. 2 000 m)

Ympäristöolosuhde

Sisätilatyyppi 1, ei ilmastoitu

Saastutusaste

PD3

Tiedonsiirtoportti

VE.Direct-portti ⁴

Bluetooth VictronConnect -sovelluksen kautta

Kauko-ohjaus päällä/pois

Ohjelmoitava rele

Rinnakkaistoiminta

Kyllä, mutta ei synkronoitu

KOTELO

Väri

Sininen (RAL 5012)

PV-liittimet

Tr-mallit: 35 mm² / AWG2

MC4-mallit: 2 paria MC4-liittimiä ⁵

Akun liittimet

35 mm² / AWG2

Suojaluokka

IP43 (elektroniset komponentit), IP22 (liitäntäalue)

Paino

3 kg

Mitat k x l x s

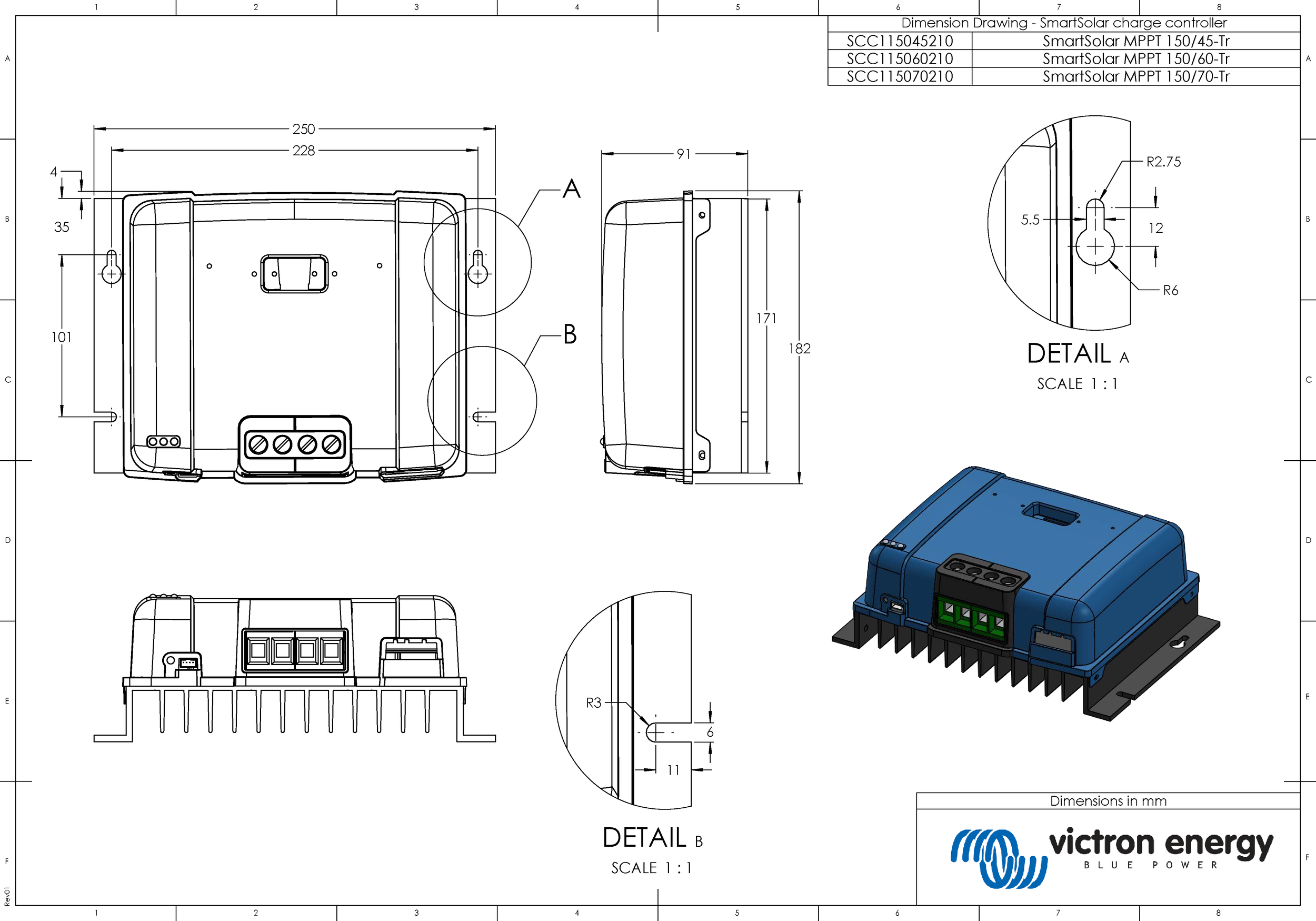

Tr-mallit: 185 x 250 x 95 mm

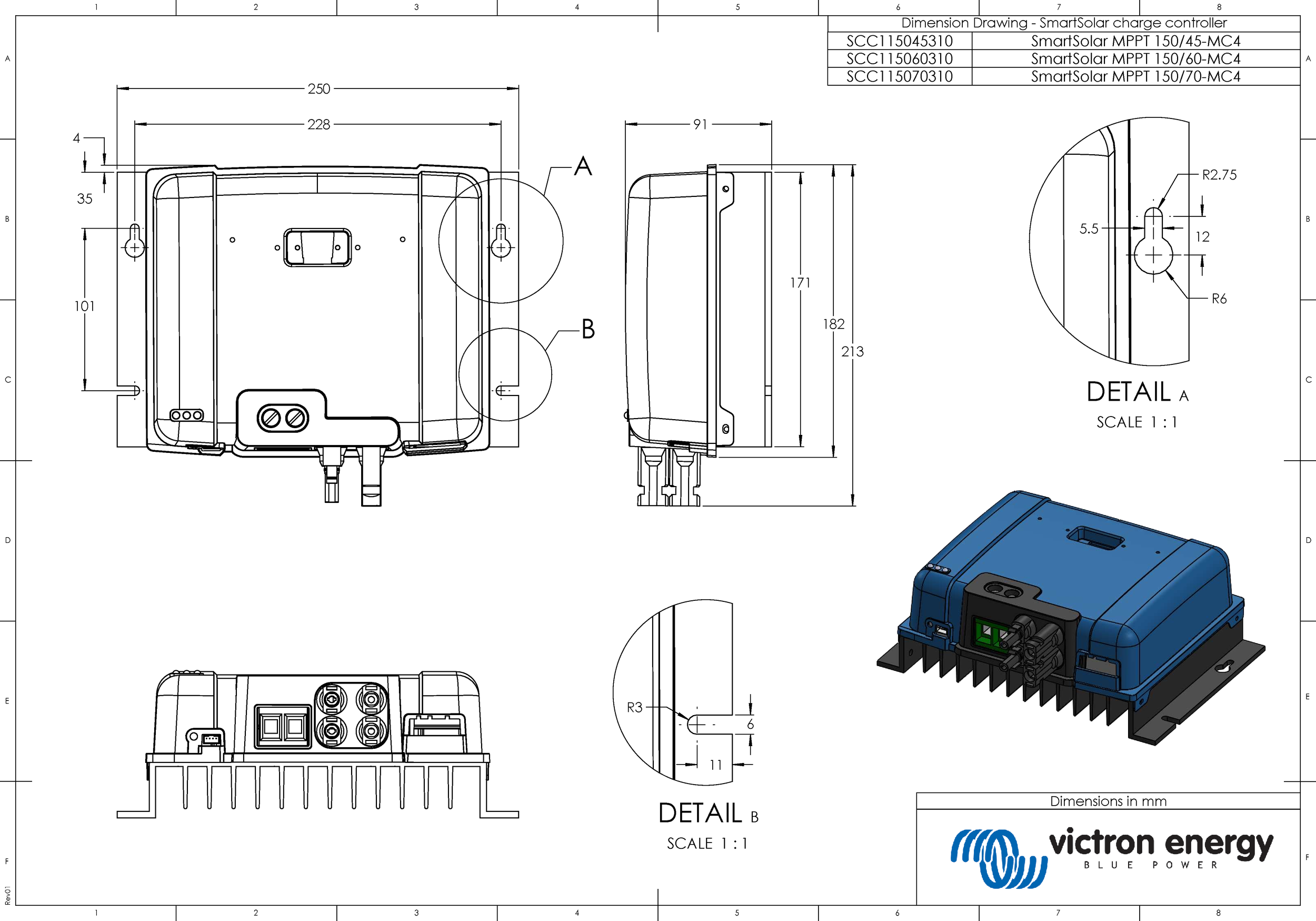

MC4-mallit: 215 x 250 x 95 mm

STANDARDIT

Turvallisuus

EN/IEC 62109-1, UL 1741, CSA C22.2

1a) Lataussäädin rajoittaa syöttötehoa, jos siihen liitetään enemmän aurinkoenergiaa.

1b) PV-jännitteen tulee ylittää Vbat + 5 V, jotta ohjain käynnistyy. Tämän jälkeen PV-minimijännite on Vbat + 1 V.

2) Suurempi oikosulkuvirta voi vaurioittaa lataussäädintä mikäli aurinkopaneelin liitäntä on kytketty väärin päin.

3) Tasaus on oletusarvoisesti pois käytöstä.

4) Lisätietoja tiedonsiirrosta on tietoliikenne-asiakirjassa sivustollamme Tekniset tiedot -osiossa.

5) MC4-mallit: voidaan tarvita useita jakajapareja aurinkopaneelien sarjojen rinnastamiseksi. Suurin virta per MC4-liitin on 30 A. MC4-liittimet on kytketty sisäisesti rinnakkain yhteen MPPT-seurantalaitteeseen.
