MPPT güneş enerjili şarj cihazı

9. Teknik özellikler

Bu bölümde:

9.1. 150/60 ve 150/70'in teknik özellikleri

MPPT 150/60

MPPT 150/70

Akü gerilimi

12/24/48 V Otomatik seçim, 36 V: manuel seçim

Maksimum akü akımı

60 A

70 A

Nominal PV gücü, 12 V 1a,b

860 W

1000 W

Nominal PV gücü, 24 V 1a,b

1720 W

2000 W

Nominal PV gücü, 36 V 1a,b

2580 W

3000 W

Nominal PV gücü, 48 V 1a,b

3440 W

4000 W

Maks. PV kısa devre akımı 2

50 A

50 A

Maksimum PV açık devre gerilimi

150 V mutlak maksimum en soğuk koşullar

145 V maksimum marş ve işletme

Pik verimliliği

%98

Öz tüketim

12 V: 35 mA'den az / 48 V: 20 mA'den az

Şarj gerilimi "absorption"

Varsayılan ayar: 14,4 V / 28,8 V / 43,2 V / 57,6 V

Şarj gerilimi "float"

Varsayılan ayar: 13,8 V / 27,6 V / 41,4 V / 55,2 V

Şarj gerilimi "eşitleme" 3

Varsayılan ayar: 16,2 V / 32,4 V / 48,6 V / 64,8 V

Şarj algoritması

Çok aşamalı, adaptif (önceden programlanmış sekiz algoritma) veya kullanıcı tanımlı algoritma

Sıcaklık dengeleme

-16 mV/°C / -32 mV/°C / -64 mV/°C

Koruma

PV ters polarite / Çıkış kısa devresi / Aşırı sıcaklık

Çalışma sıcaklığı

-30 ila +60 °C (40 °C'ye varan tam anma çıkışı)

Nem

%95 yoğuşmasız

Maksimum yükseklik

5000 m (2000 m'ye varan tam anma çıkışı)

Çevresel şartlar

İç mekân tipi 1, kondisyonlandırılmamış

Kirletme seviyesi

PD3

Veri iletişimi

VE.Direct bağlantı noktası 4

Bluetooth, VictronConnect uygulaması üzerinden

Uzaktan açma/kapama

Evet, 2 kutuplu terminal

Programlanabilir röle

DPST AC derecesi: 240 Vac'ye kadar 4 A / DC değeri: 35 Vdc'ye kadar 4 A, 60 Vdc'ye kadar 1 A

Paralel çalışma

Var ancak senkronize değil

MUHAFAZA

Renk

Mavi (RAL 5012)

PV terminalleri

Tr modelleri: 35 mm² / AWG2

MC4 modeller: 2 çift MC4 konektör 5

Akü terminalleri

35 mm² / AWG2

Koruma kategorisi

IP43 (elektronik bileşenler), IP22 (bağlantı bölgesi)

Ağırlık

3 kg

Boyutlar y x g x d

Tr modelleri: 185 x 250 x 95 mm

MC4 modeller: 215 x 250 x 95 mm

STANDARTLAR

Güvenlik

EN/IEC 62109-1, UL 1741, CSA C22.2

1a) Güneş enerjili şarj cihazı, daha fazla PV gücünün bağlı olması durumunda giriş gücünü sınırlar.

1b) Kontrol biriminin başlaması için PV geriliminin Vakü + 5 V'tan fazla olması gerekir. Bundan sonra minimum PV gerilimi Vakü + 1 V'dir.

2) PV panelinde ters polarite bağlantısı olması durumunda, daha yüksek bir kısa devre akımı güneş enerjili şarj cihazında hasara yol açabilir.

3) Eşitleme, varsayılan olarak devre dışıdır.

4) Veri iletişimi hakkında daha fazla bilgi edinmek için web sitemizde yer alan Teknik bilgiler kısmındaki veri iletişimi hakkındaki makaleye bakın.

5) MC4 modeller: güneş panelleri dizisini paralel bağlamak için birkaç ayırıcı çifti gerekebilir. MC4 konektör başına maksimum akım 30 A'dir. MC4 konektörler, tek bir MPPT izleyiciye dâhili olarak paralel bağlıdır.

9.3. Boyut çizimleri

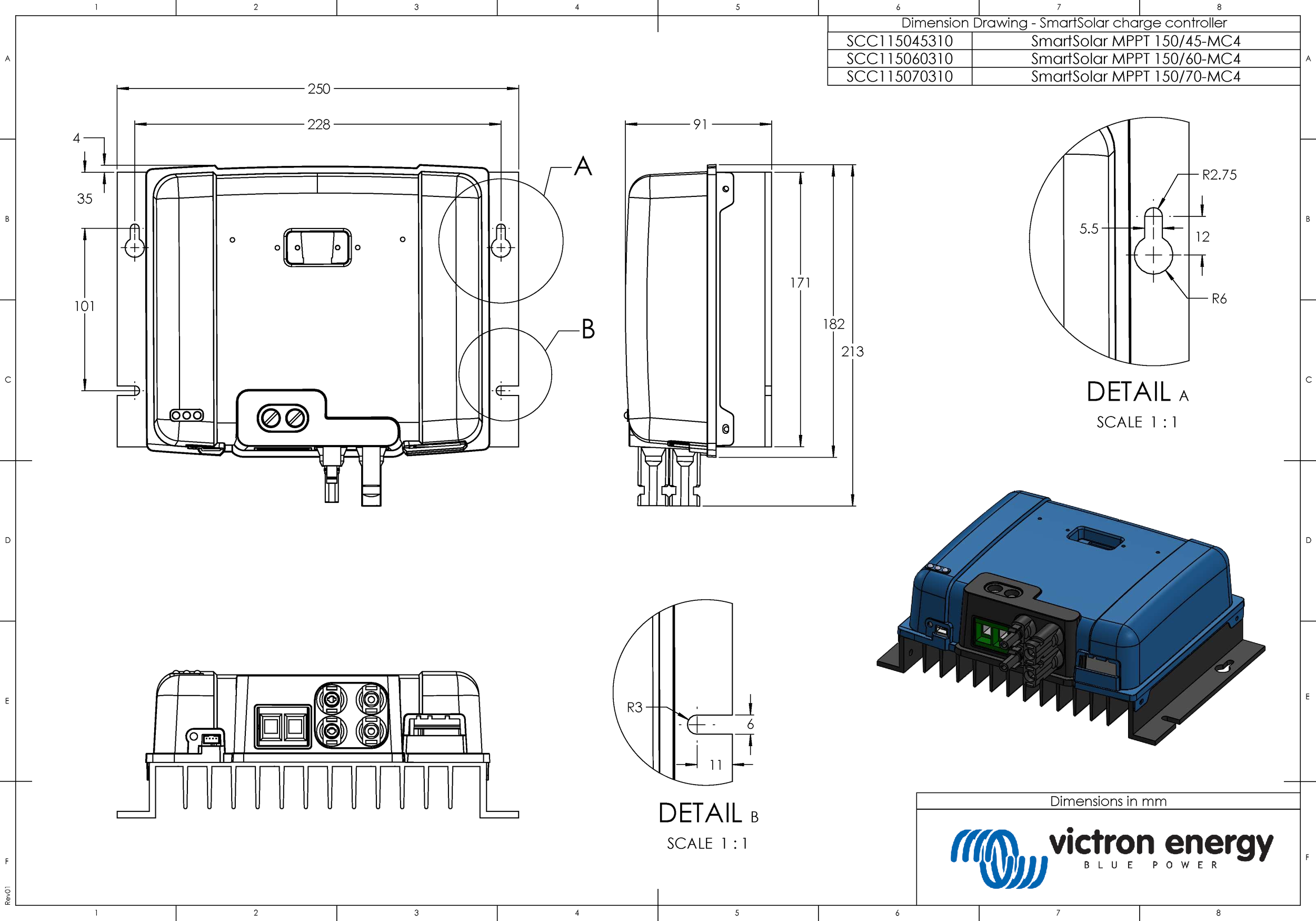

9.3.1. 60A-MC4 ve 70A-MC4 SmartSolar boyutları

SmartSolar-MPPT-150-45-_-150-60-_-150-70-MC4_1_.PDF

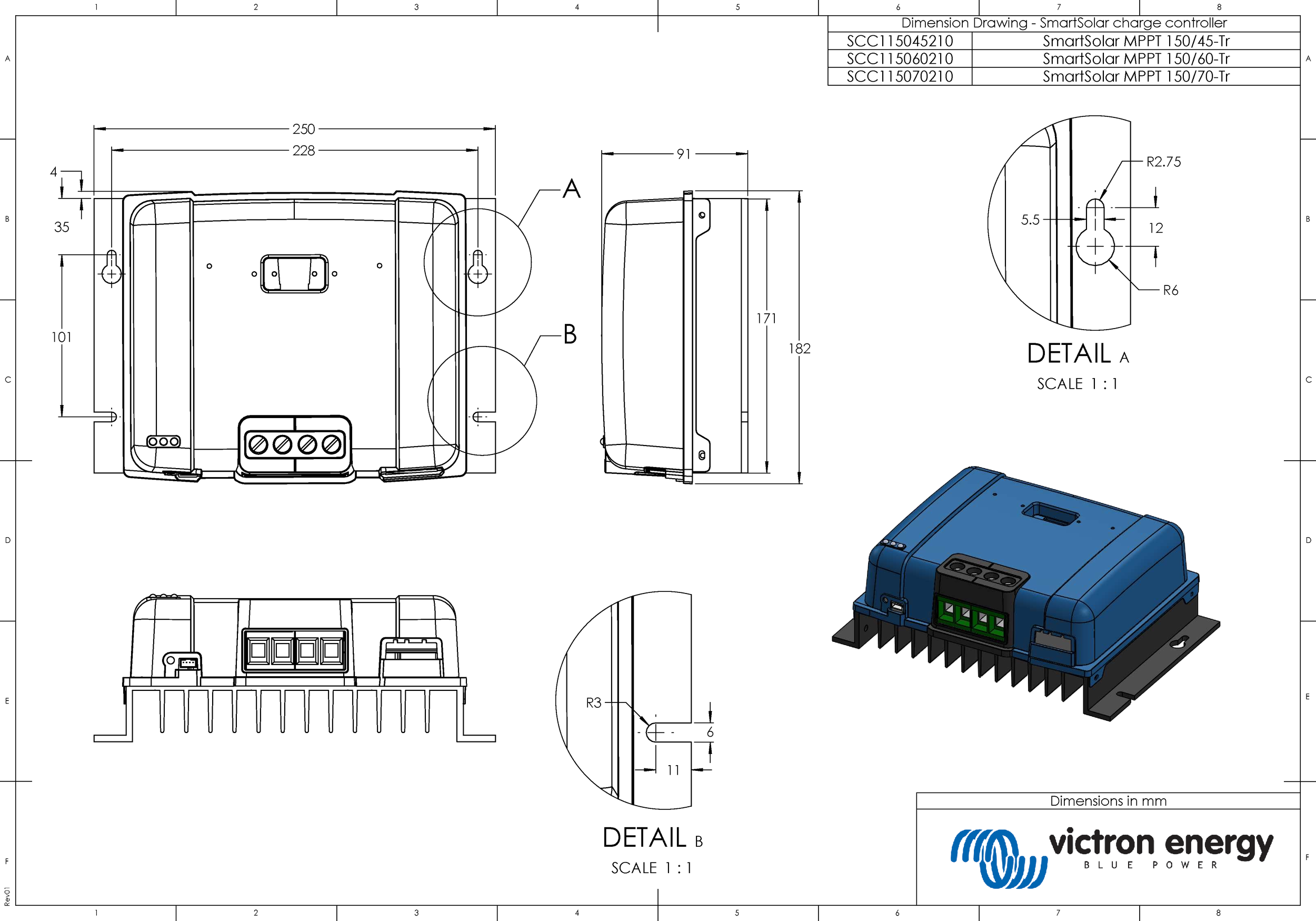

9.3.2. 60A-Tr ve 70A-Tr SmartSolar boyutları

SmartSolar-MPPT-150-45-_-150-60-_-150-70-Tr_1_.PDF
