9. Specificații tehnice

În această secțiune:

9.1. Specificații 150/60 și 150/70

MPPT 150/60

MPPT 150/70

Tensiune baterie

12/24/48 V Selectare automată, 36 V: selectare manuală

Curent maxim baterie

60 A

70 A

Putere nominală PV, 12 V 1a,b

860 W

1000 W

Putere nominală PV, 24 V 1a,b

1720 W

2000 W

Putere nominală PV, 36 V 1a,b

2580 W

3000 W

Putere nominală PV, 48 V 1a,b

3440 W

4000 W

Curent maxim PV scurtcircuit 2

50 A

50 A

Tensiune maximă a panoului fotovoltaic în circuit deschis

150 V maximum absolut pentru temperaturi scăzute

145 V maximum pornire și funcționare

Randament maxim

98 %

Consum propriu

12 V: mai puțin de 35 mA/48 V: mai puțin de 20 mA

Tensiune de încărcare de absorption

Setări implicite: 14,4 V/28,8 V/43,2 V/57,6 V

Tensiune de încărcare de float

Setări implicite: 13,8 V/27,6 V/41,4 V/55,2 V

Tensiune de încărcare „egalizare”3

Setări implicite: 16,2 V/32,4 V/48,6 V/64,8 V

Algoritm de încărcare

Adaptiv în mai multe etape (opt algoritmi pre-programați) sau algoritm definit de utilizator

Compensare de temperatură

-16 mV/°C/-32 mV/°C/-64 mV/°C

Protecție

Inversare polaritate panou fotovoltaic/Scurtcircuit ieșire/Temperatură depășită

Temperatură de operare

de la -30 °C la +60 °C (sarcină nominală completă până la 40 °C)

Umiditate

95 % fără condens

Altitudine maximă

5000 m (sarcină nominală completă până la 2000 m)

Condiții ambiante

Interior de tip 1, necondiționat

Grad de poluare

PD3

Comunicare de date

Port VE.Direct4

Bluetooth, prin aplicația VictronConnect

Pornire/Oprire la distanță

Da, terminal cu 2 poli

Releu programabil

Clasificare CA DPST: de la 4 A până la 240 VCA/Clasificare CC: de la 4 A până la 35 VCC, 1 A până la 60 VCC

Funcționare paralelă

Da, dar nu sincronizată

CARCASĂ

Culoare

Albastru (RAL 5012)

Terminale PV

Modele Tr: 35 mm²/AWG2

Modele MC4: 2 perechile conectori MC45

Borne baterie

35 mm²/AWG2

Categorie de protecție

IP43 (componente electronice), IP22 (zonă de conectare)

Greutate

3 kg

Dimensiuni (înălțime x lățime x adâncime)

Modele Tr: 185 x 250 x 95 mm

Modele MC4: 215 x 250 x 95 mm

STANDARDE

Siguranță

EN/IEC 62109-1, UL 1741, CSA C22.2

1a) Încărcătorul solar va limita puterea de intrare dacă este conectată mai multă putere PV.

1b) Tensiunea panoului fotovoltaic trebuie să depășească Vbat + 5 V pentru ca regulatorul să pornească. În continuare, tensiunea minimă a panoului fotovoltaic este de Vbat + 1 V.

2) Un curent de scurtcircuit mai mare poate deteriora încărcătorul solar în caz de conexiune cu polaritate inversă a sistemului PV.

3) Egalizarea este dezactivată în mod implicit.

4) Pentru mai multe informații despre comunicarea de date, consultați documentul despre comunicarea de date din secțiunea Informații tehnice de pe site-ul nostru web.

5) Modele MC4: pot fi necesare mai multe perechi de divizori pentru a lega în paralel șirurile de panouri solare. Curentul maxim pe conector MC4 este de 30 A. Conectorii MC4 sunt conectați în paralel intern la un singur monitor MPPT.

9.3. Desene dimensionale

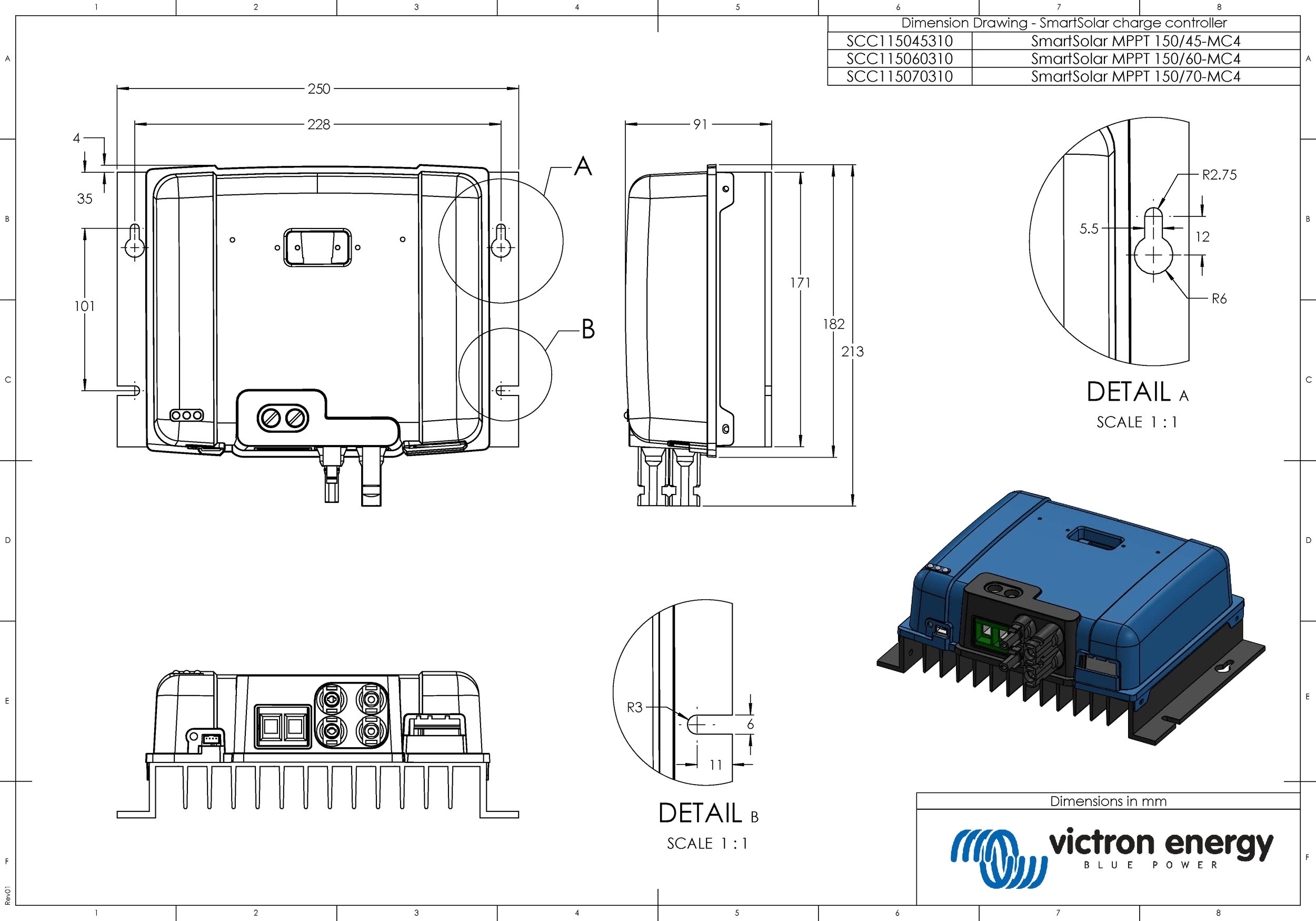

9.3.1. Dimensiuni 60 A-MC4 și 70 A-MC4 SmartSolar

SmartSolar-MPPT-150-45-_-150-60-_-150-70-MC4_1_.PDF

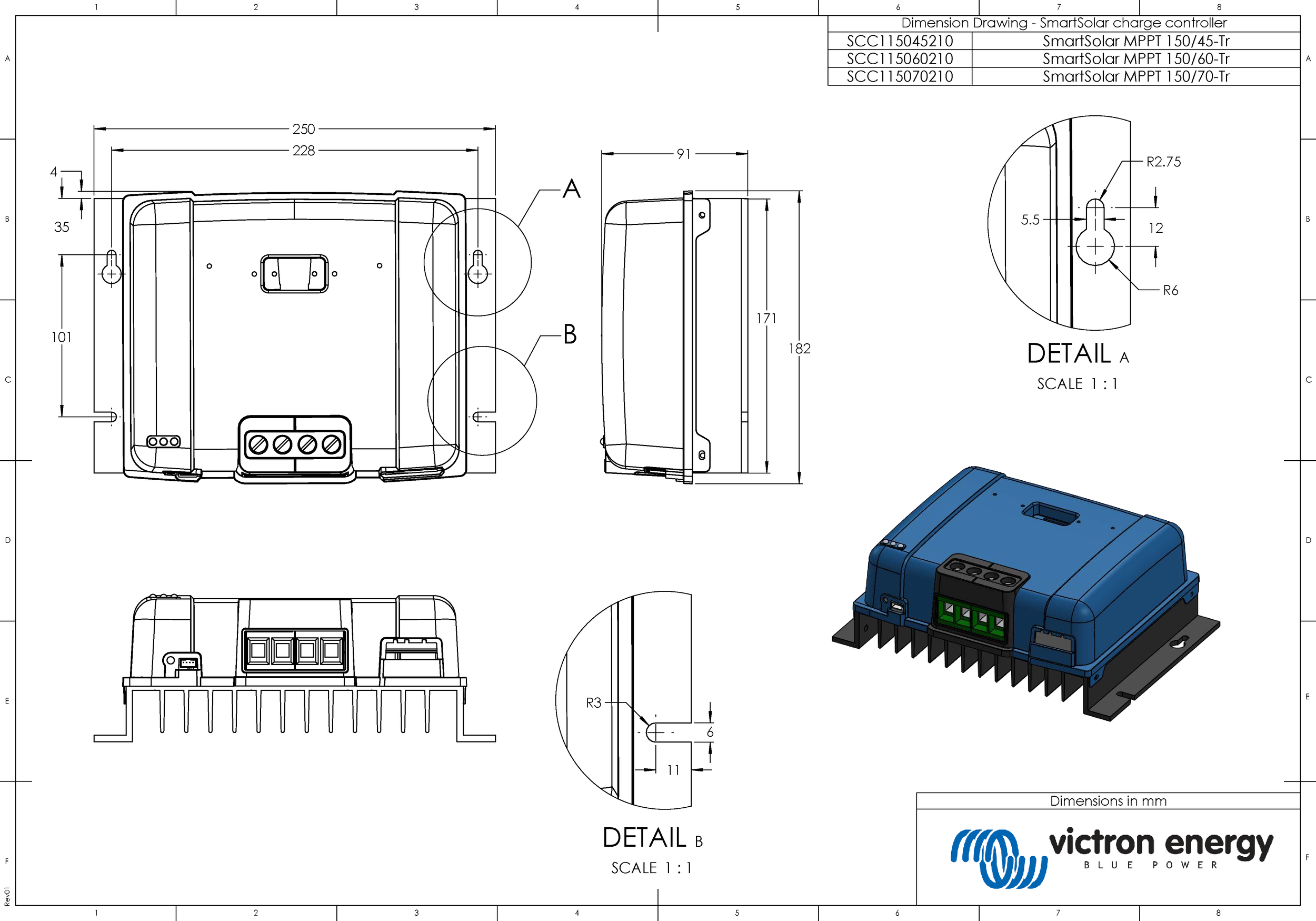

9.3.2. Dimensiuni 60 A-Tr și 70 A-Tr SmartSolar

SmartSolar-MPPT-150-45-_-150-60-_-150-70-Tr_1_.PDF
