9. Dati tecnici
9.1. Specifiche del 150/60 e del 150/70
MPPT 150/60 | MPPT 150/70 | ||
---|---|---|---|
Tensione batteria | 12/24/48 V con selezione automatica (36 V: manuale) | ||
Corrente massima della batteria | 60 A | 70 A | |
Potenza FV nominale, 12 V 1a,b | 860 W | 1000 W | |
Potenza FV nominale, 24 V 1a,b | 1720 W | 2000 W | |
Potenza FV nominale, 36 V 1a,b | 2580 W | 3000 W | |
Potenza FV nominale, 48 V 1a,b | 3440 W | 4000 W | |
Max. corrente di cortocircuito FV 2 | 50 A | 50 A | |
Massima tensione FV a circuito aperto | 150 V in condizioni di temperatura minima 145 V max. in avviamento e funzionamento | ||
Massimo rendimento | 98 % | ||
Autoconsumo | 12 V: meno di 35 mA / 48 V: meno di 20 mA | ||
Tensione di carica “assorbimento” | Impostazione predefinita: 14,4 V / 28,8 V / 43,2 V / 57,6 V | ||
Tensione di carica “mantenimento” | Impostazione predefinita: 13,8 V / 27,6 V / 41,4 V / 55,2 V | ||
“Compensazione” della tensione di carica 3 | Impostazione predefinita: 16,2 V / 32,4 V / 48,6 V / 64,8 V | ||
Algoritmo di carica | Adattivo a più fasi (otto algoritmi pre-programmati) o algoritmo definito dall’utente | ||
Compensazione temperatura | -16 mV/°C / -32 mV/°C / -64 mV/°C | ||
Protezione | Polarità inversa FV / Cortocircuito in uscita / Sovratemperatura | ||
Temperatura di esercizio | da -30 a +60 °C (uscita nominale massima fino a 40 °C) | ||
Umidità | 95 %, senza condensa | ||
Altezza massima | 5000 m (uscita massima nominale fino a 2000 m) | ||
Condizioni ambientali | Tipo uso interni 1, non condizionato | ||
Grado di contaminazione | PD3 | ||
Comunicazione dati | Porta VE.Direct 4 Bluetooth, tramite la app VictronConnect | ||
Accensione/spegnimento remoto | Sì, morsetto bipolare | ||
Relè programmabile | DPST CA nominale: 4 A fino a 240 VCA/ CC nominale: 4 A fino a 35 VCC, 1 A fino a 60 VCC | ||
Funzionamento in parallelo | Si, ma non sincronizzato | ||
CARCASSA | |||
Colore | Blu (RAL 5012) | ||
Morsetti FV | Modelli Tr: 35 mm² / AWG2 Modelli MC4: 2 paia di connettori MC4 5 | ||
Morsetti batteria | 35 mm² / AWG2 | ||
Categoria protezione | IP43 (componenti elettronici), IP22 (zona di raccordo) | ||
Peso | 3 kg | ||
Dimensioni a x l x p | Modelli Tr: 185 x 250 x 95 mm Modelli MC4: 215 x 250 x 95 mm | ||
NORMATIVE | |||
Sicurezza | EN/IEC 62109-1, UL 1741, CSA C22.2 | ||
1a) Il caricabatterie solare limita la potenza in entrata se è collegata un’altra potenza FV. 1b) La tensione fotovoltaica deve superare Vbat + 5 V perché il regolatore si avvii. Successivamente la tensione fotovoltaica minima sarà Vbat + 1V. 2) Una corrente di cortocircuito più alta potrebbe danneggiare il caricabatterie solare in caso di connessione a polarità inversa del modulo FV. 3) La compensazione è disattiva per difetto. 4) Per ulteriori informazioni sulla comunicazione dei dati, vedere il documento sulla comunicazione dati nella sezione di Informazioni tecniche del nostro sito web. 5) Modelli MC4: potrebbero essere necessarie varie coppie di sdoppiatori per collegare in parallelo le stringhe di pannelli solari. La corrente massima per ogni connettore MC4 è di 30 A. I connettori MC4 sono internamente collegati in parallelo a un unico tracciatore MPPT. |
9.2. Specifiche del 250/60 e del 250/70
MPPT 250/60 | MPPT 250/70 | ||
---|---|---|---|
Tensione batteria | 12/24/48 V con selezione automatica (36 V: manuale) | ||
Corrente massima della batteria | 60 A | 70 A | |
Potenza FV nominale, 12 V 1a,b | 860 W | 1000 W | |
Potenza FV nominale, 24 V 1a,b | 1720 W | 2000 W | |
Potenza FV nominale, 36 V 1a,b | 2580 W | 3000 W | |
Potenza FV nominale, 48 V 1a,b | 3440 W | 4000 W | |
Max. corrente di cortocircuito FV 2 | 60 A | 70 A | |
Massima tensione FV a circuito aperto | 250 V in condizioni di temperatura minima 245 V max. in avviamento e funzionamento | ||
Massimo rendimento | 99 % | ||
Autoconsumo | 12 V: meno di 35 mA 48 V: meno di 20 mA | ||
Tensione di carica “assorbimento” | Impostazione predefinita: 14,4 V / 28,8 V / 43,2 V / 57,6 V | ||
Tensione di carica “mantenimento” | Impostazione predefinita: 13,8 V / 27,6 V / 41,4 V / 55,2 V | ||
“Compensazione” della tensione di carica 3 | Impostazione predefinita: 16,2 V / 32,4 V / 48,6 V / 64,8 V | ||
Algoritmo di carica | Adattivo a più fasi (otto algoritmi pre-programmati) o algoritmo definito dall’utente | ||
Compensazione temperatura | -16 mV/°C / -32 mV/°C / -64 mV/°C | ||
Protezione | Polarità inversa FV / Cortocircuito in uscita / Sovratemperatura | ||
Temperatura di esercizio | da -30 a +60 °C (uscita nominale massima fino a 40 °C) | ||
Umidità | 95 %, senza condensa | ||
Altezza massima | 5000 m (uscita massima nominale fino a 2000 m) | ||
Condizioni ambientali | Tipo uso interni 1, non condizionato | ||
Grado di contaminazione | PD3 | ||
Comunicazione dati | Porta VE.Direct 4 Bluetooth, tramite la app VictronConnect | ||
Accensione/spegnimento remoto | Sì, morsetto bipolare | ||
Relè programmabile | DPST CA nominale: 4 A fino a 240 VCA/ CC nominale: 4 A fino a 35 VCC, 1 A fino a 60 VCC | ||
Funzionamento in parallelo | Si, ma non sincronizzato | ||
CARCASSA | |||
Colore | Blu (RAL 5012) | ||
Morsetti FV | Modelli Tr: 35 mm² / AWG2 Modelli MC4: 2 paia di connettori MC4 5 | ||
Morsetti batteria | 35 mm² / AWG2 | ||
Categoria protezione | IP43 (componenti elettronici) IP22 (zona di raccordo) | ||
Peso | 3 kg | ||
Dimensioni a x l x p | Modelli Tr: 185 x 250 x 95 mm Modelli MC4: 215 x 250 x 95 mm | ||
NORMATIVE | |||
Sicurezza | EN/IEC 62109-1, UL 1741, CSA C22.2 | ||
1a) Il caricabatterie solare limita la potenza in entrata se è collegata un’altra potenza FV. 1b) La tensione fotovoltaica deve superare Vbat + 5 V perché il regolatore si avvii. Successivamente la tensione fotovoltaica minima sarà Vbat + 1V. 2) Una corrente di cortocircuito più alta potrebbe danneggiare il caricabatterie solare in caso di connessione a polarità inversa del modulo FV. 3) La compensazione è disattiva per difetto. 4) Per ulteriori informazioni sulla comunicazione dei dati, vedere il documento sulla comunicazione dati nella sezione di Informazioni tecniche del nostro sito web. 5) Modelli MC4: potrebbero essere necessarie varie coppie di sdoppiatori per collegare in parallelo le stringhe di pannelli solari. Corrente massima per ogni connettore MC4: 30 A (i connettori MC4 sono internamente collegati in parallelo a un tracciatore MPPT). |
9.3. Disegni quotati

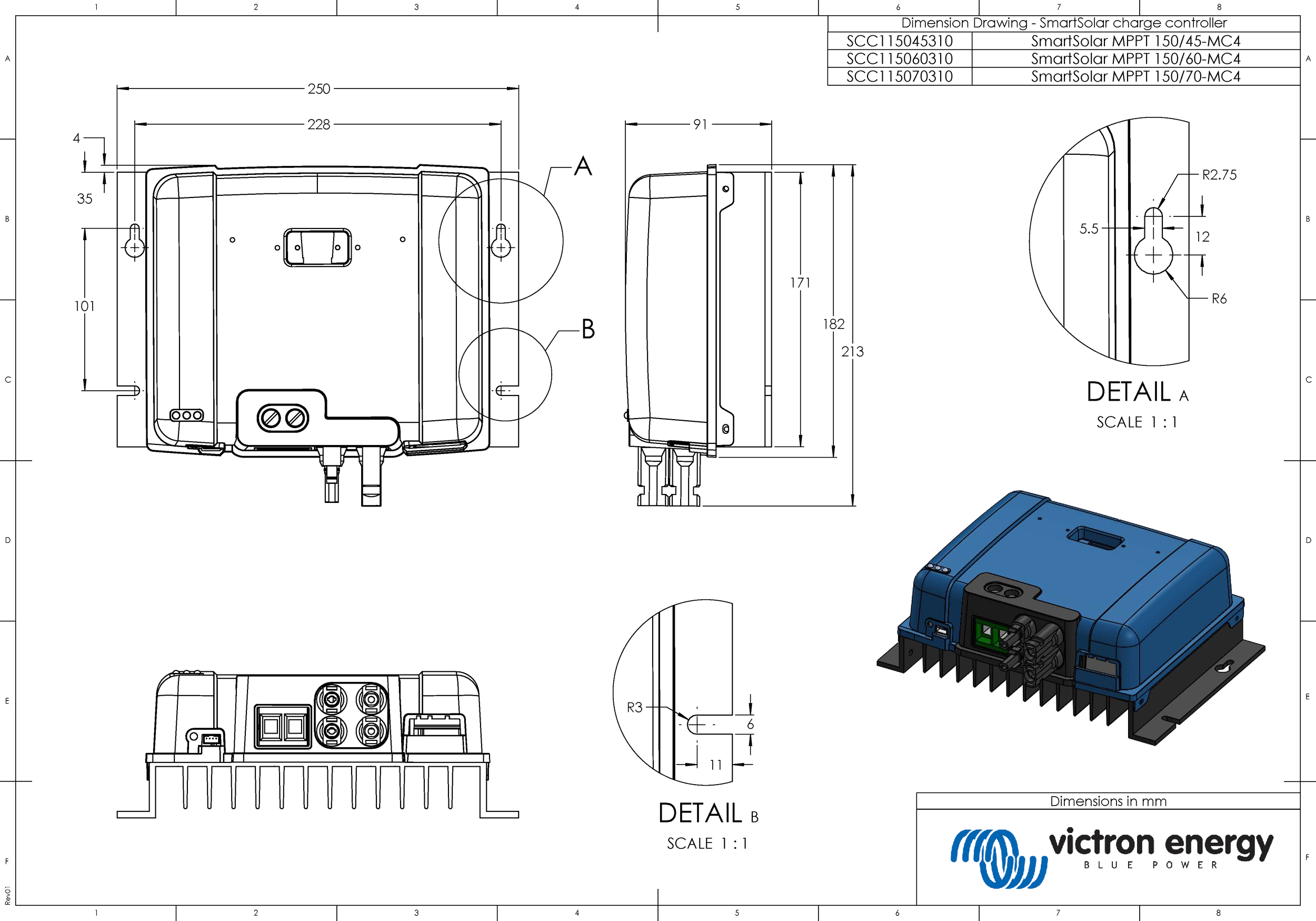

9.3.1. Dimensioni SmartSolar 60 A-MC4 e 70 A-MC4
![SmartSolar-MPPT-150-45-_-150-60-_-150-70-MC4_1_.PDF](image/165eef6d4ebe93.png)

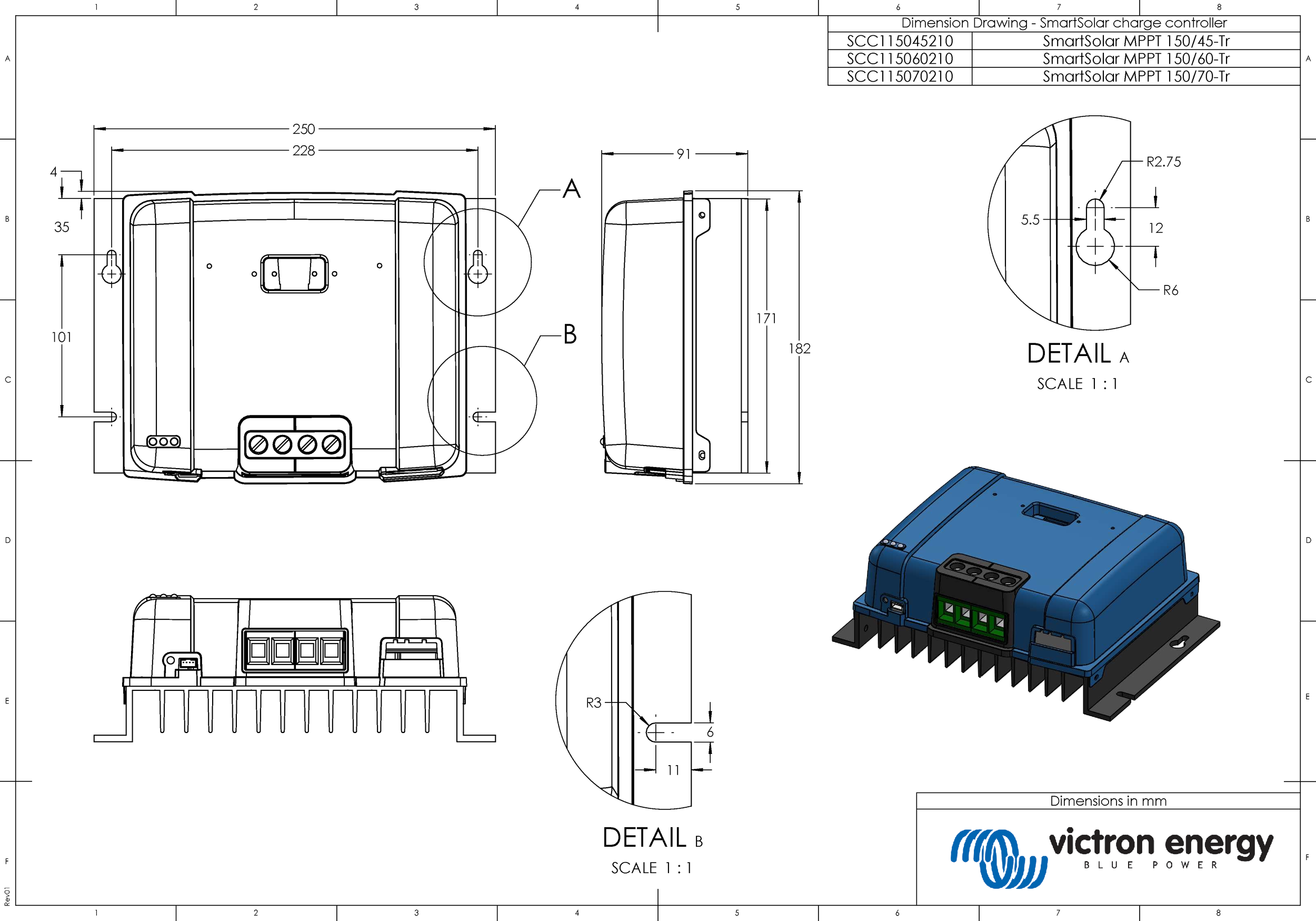

9.3.2. Dimensioni SmartSolar 60 A-Tr e 70 A-Tr
![SmartSolar-MPPT-150-45-_-150-60-_-150-70-Tr_1_.PDF](image/165eef6d4f3afb.png)
