9. Spécifications techniques
9.1. Spécifications 150/60 et 150/70
MPPT 150/60 | MPPT 150/70 | ||
---|---|---|---|
Tension de la batterie | 12/24/48 V Sélection automatique ; 36 V : sélection manuelle | ||
Courant de batterie maximal | 60 A | 70 A | |
Puissance PV nominale, 12 V 1a,b | 860 W | 1000 W | |
Puissance PV nominale, 24 V 1a,b | 1720 W | 2000 W | |
Puissance PV nominale, 36 V 1a,b | 2580 W | 3000 W | |
Puissance PV nominale, 48 V 1a,b | 3440 W | 4000 W | |
Courant de court-circuit PV max. 2 | 50 A | 50 A | |
Tension PV maximale de circuit ouvert | 150 V, maximum absolu dans les conditions les plus froides 145 V, maximum pour le démarrage et le fonctionnement | ||
Efficacité de crête | 98 % | ||
Autoconsommation | 12 V : moins de 35 mA / 48 V : moins de 20 mA | ||
Tension de charge « d’absorption » | Configuration par défaut : 14,4 V / 28,8 V / 43,2 V / 57,6 V | ||
Tension de charge « Float » | Configuration par défaut : 13,8 V / 27,6 V / 41,4 V / 55,2 V | ||
Tension de charge « d'égalisation » 3 | Configuration par défaut : 16,2 V / 32,4 V / 48,6 V / 64,8 V | ||
Algorithme de charge | Algorithme adaptatif à étapes multiples (huit algorithmes préprogrammés) ou algorithme défini par l'utilisateur | ||
Compensation de température | -16 mV/°C / -32 mV/°C / -64 mV/°C | ||
Protection | Polarité inversée PV / Court-circuit de sortie / Surchauffe | ||
Température d’exploitation | -30 à +60 °C (puissance nominale en sortie jusqu'à 40 °C) | ||
Humidité | 95 %, sans condensation | ||
Altitude maximale | 5 000 m (sortie nominale complète jusqu'à 2 000 m) | ||
Conditions environnementales | Type 1 en intérieur, sans climatisation | ||
Niveau de pollution | PD3 | ||
Communication de données | Port VE.Direct 4 Bluetooth, à travers l’application VictronConnect | ||
On/off à distance. | Oui, borne à deux pôles | ||
Relais programmable | DPST Puissance nominale CA : 4 A jusqu’à 240 VCA / Puissance nominale CC : 4 A jusqu'à 35 VCC, 1 A jusqu'à 60 VCC | ||
Fonctionnement en parallèle | Oui, mais pas synchronisé | ||
BOÎTIER | |||
Couleur | Bleu (RAL 5012) | ||
Bornes PV | Modèles Tr : 35 mm² / AWG2 Modèles MC4 : 2 paires de connecteurs MC4 5 | ||
Bornes de batterie | 35 mm² / AWG2 | ||
Degré de protection | IP43 (composants électroniques), IP22 (zone de connexion) | ||
Poids | 3 kg | ||

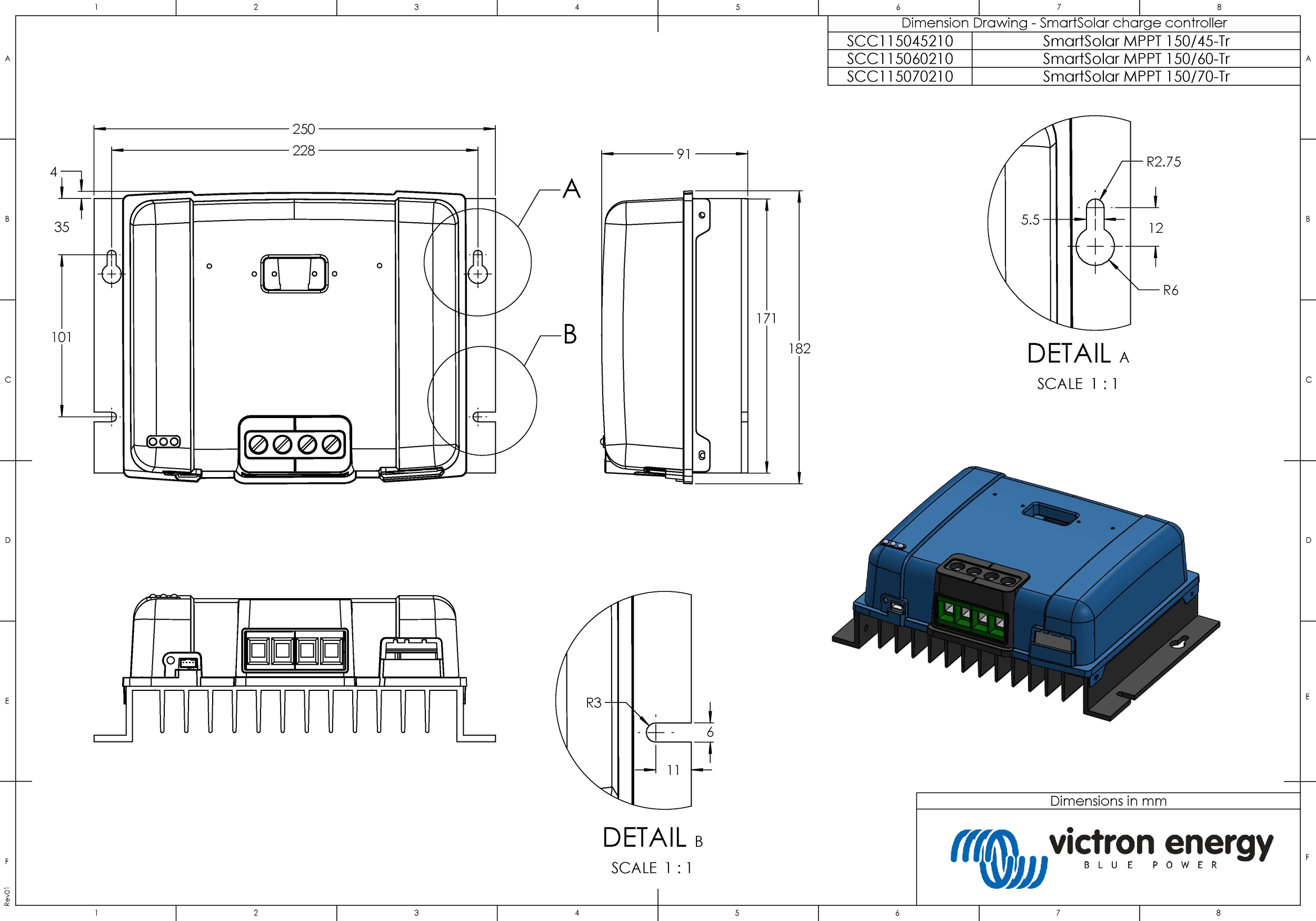

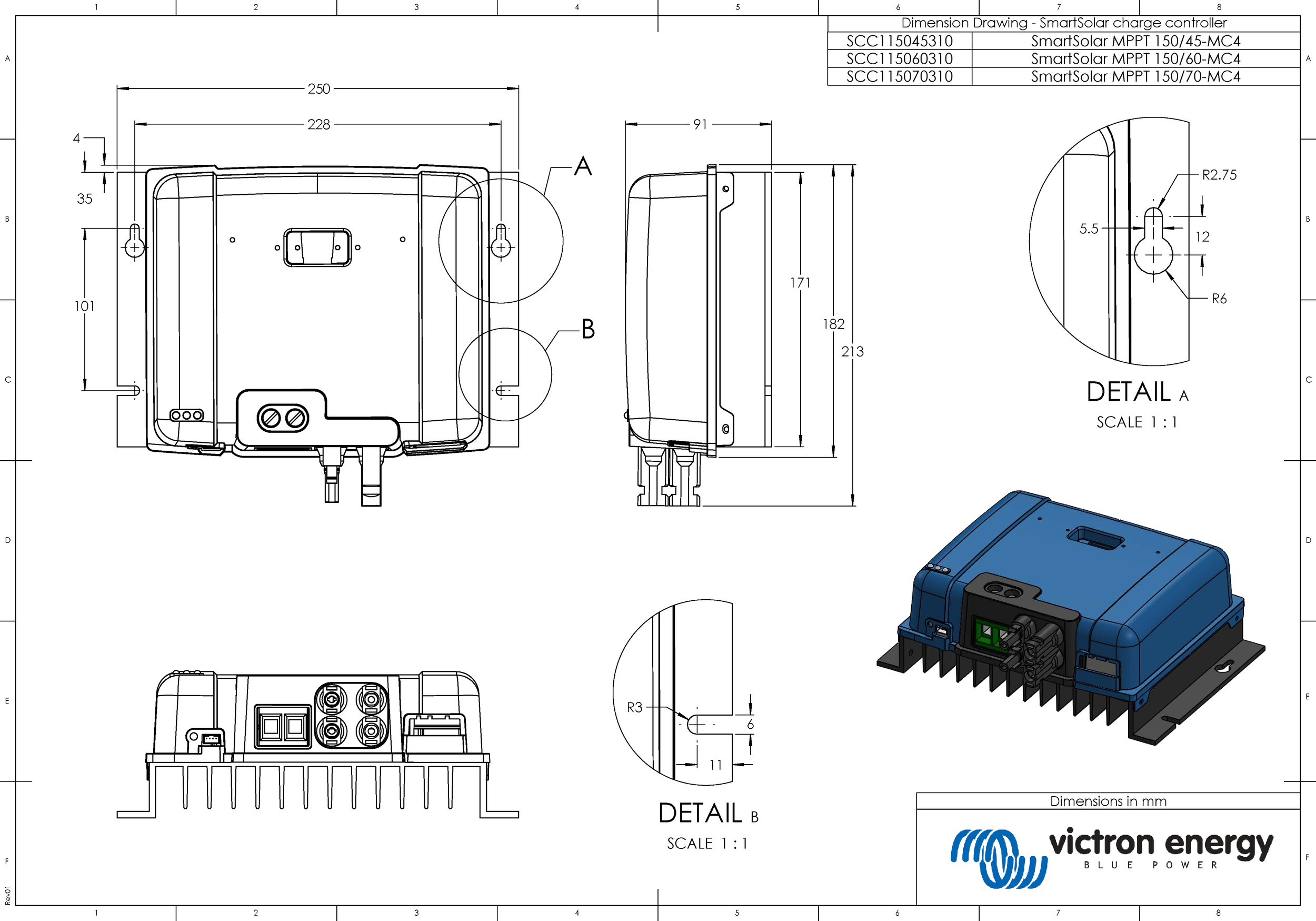

Dimensions (h x l x p) | Modèles Tr : 185 x 250 x 95 mm Modèles MC4 : 215 x 250 x 95 mm | ||
NORMES | |||
Sécurité | EN/IEC 62109-1, UL 1741, CSA C22.2 | ||
1a) Le chargeur solaire limitera la puissance d'entrée si davantage de puissance PV est connectée. 1b) La tension PV doit dépasser Vbat + 5 V pour que le contrôleur puisse démarrer. Ensuite, la tension PV minimale est de Vbat + 1 V. 2) Un courant de court-circuit supérieur pourrait endommager le chargeur solaire en cas de polarité inversée du parc PV. 3) Égalisation désactivée par défaut. 4) Pour davantage de renseignements concernant la communication des données, consultez la fiche sur la communication des données dans la section Information technique sur notre site Web. 5) Modèles MC4 : plusieurs paires de séparateurs peuvent être nécessaires pour mettre en parallèle les séries de panneaux solaires. Le courant maximal par connecteur MC4 est de 30 A. Les connecteurs MC4 sont raccordés en parallèle en interne à un seul localisateur MPPT. |
9.2. Spécifications 250/60 et 250/70
MPPT 250/60 | MPPT 250/70 | ||
---|---|---|---|
Tension de la batterie | 12/24/48 V Sélection automatique ; 36 V : sélection manuelle | ||
Courant de batterie maximal | 60 A | 70 A | |
Puissance PV nominale, 12 V 1a,b | 860 W | 1000 W | |
Puissance PV nominale, 24 V 1a,b | 1720 W | 2000 W | |
Puissance PV nominale, 36 V 1a,b | 2580 W | 3000 W | |
Puissance PV nominale, 48 V 1a,b | 3440 W | 4000 W | |
Courant de court-circuit PV max. 2 | 60 A | 70 A | |
Tension PV maximale de circuit ouvert | 250 V, maximum absolu dans les conditions les plus froides 245 V, maximum pour le démarrage et le fonctionnement | ||
Efficacité de crête | 99 % | ||
Autoconsommation | 12 V : moins de 35 mA / 48 V : moins de 20 mA | ||
Tension de charge « d’absorption » | Configuration par défaut : 14,4 V / 28,8 V / 43,2 V / 57,6 V | ||
Tension de charge « Float » | Configuration par défaut : 13,8 V / 27,6 V / 41,4 V / 55,2 V | ||
Tension de charge « d'égalisation » 3 | Configuration par défaut : 16,2 V / 32,4 V / 48,6 V / 64,8 V | ||
Algorithme de charge | Algorithme adaptatif à étapes multiples (huit algorithmes préprogrammés) ou algorithme défini par l'utilisateur | ||
Compensation de température | -16 mV/°C / -32 mV/°C / -64 mV/°C | ||
Protection | Polarité inversée PV / Court-circuit de sortie / Surchauffe | ||
Température d’exploitation | -30 à +60 °C (puissance nominale en sortie jusqu'à 40°C) | ||
Humidité | 95 %, sans condensation | ||
Altitude maximale | 5 000 m (sortie nominale complète jusqu'à 2 000 m) | ||
Conditions environnementales | Type 1 en intérieur, sans climatisation | ||
Niveau de pollution | PD3 | ||
Communication de données | Port VE.Direct 4 Bluetooth, à travers l’application VictronConnect | ||
On/off à distance. | Oui, borne à deux pôles | ||
Relais programmable | DPST Puissance nominale CA : 4 A jusqu’à 240 VCA / Puissance nominale CC : 4 A jusqu'à 35 VCC, 1 A jusqu'à 60 VCC | ||
Fonctionnement en parallèle | Oui, mais pas synchronisé | ||
BOÎTIER | |||
Couleur | Bleu (RAL 5012) | ||
Bornes PV | Modèles Tr : 35 mm² / AWG2 Modèles MC4 : 2 paires de connecteurs MC4 5 | ||
Bornes de batterie | 35 mm² / AWG2 | ||
Degré de protection | IP43 (composants électroniques) IP22 (zone de connexion) | ||
Poids | 3 kg | ||
Dimensions (h x l x p) | Modèles Tr : 185 x 250 x 95 mm Modèles MC4 : 215 x 250 x 95 mm | ||
NORMES | |||
Sécurité | EN/IEC 62109-1, UL 1741, CSA C22.2 | ||
1a) Le chargeur solaire limitera la puissance d'entrée si davantage de puissance PV est connectée. 1b) La tension PV doit dépasser Vbat + 5 V pour que le contrôleur puisse démarrer. Ensuite, la tension PV minimale est de Vbat + 1 V. 2) Un courant de court-circuit supérieur pourrait endommager le chargeur solaire en cas de polarité inversée du parc PV. 3) Égalisation désactivée par défaut. 4) Pour davantage de renseignements concernant la communication des données, consultez la fiche sur la communication des données dans la section Information technique sur notre site Web. 5) Modèles MC4 : plusieurs paires de séparateurs peuvent être nécessaires pour mettre en parallèle les séries de panneaux solaires. Courant maximal par connecteur MC4 : 30 A (les connecteurs MC4 sont raccordés en parallèle en interne à un localisateur MPPT). |
