3. Instalación
 | |

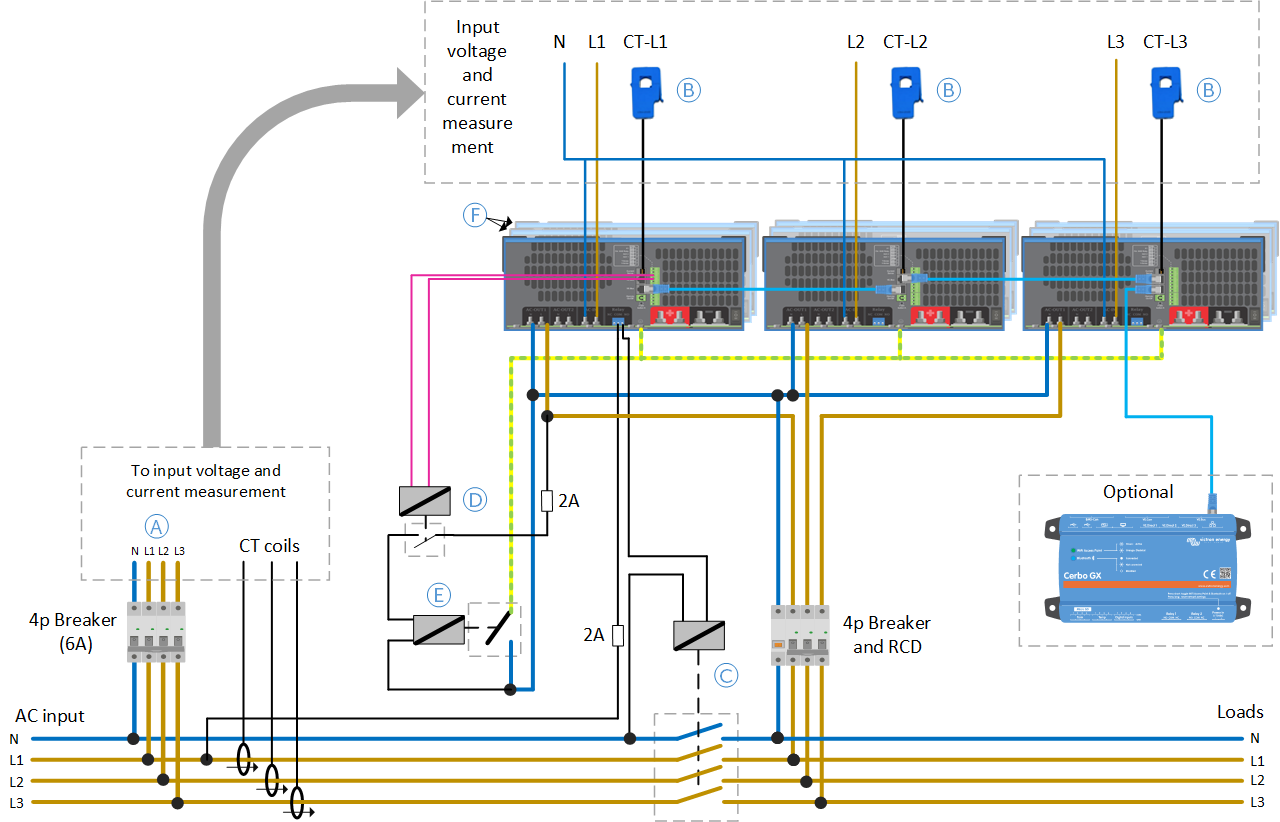

A | Cables de medición de tensión CA, conectados a los terminales de entrada de CA del MultiPlus-II. |
B | Transformadores de corriente del MultiPlus-II, conectados a los terminales del transformador de corriente del MultiPlus-II. |
C | Interruptor de transferencia externo, accionado por los terminales del relé programable (relé AUX) del MultiPlus-II. |
D | Relé de asistencia de puesta a tierra, accionado por los terminales del relé de puesta a tierra externo del MultiPlus-II. |
E | Relé de puesta a tierra, accionado por el relé de asistencia de puesta a tierra. |
F | Se pueden conectar en paralelo unidades de MultiPlus-II adicionales en cada fase con solo sus terminales de salida de CA y VE.Bus conectados. |
Puede consultar el diagrama completo en la sección Diagrama de cableado.
Aviso
Los sistemas paralelos y multifásicos son complejos. No recomendamos ni apoyamos que trabajen en ellos instaladores sin formación o sin experiencia.
Antes del encendido inicial del sistema, revise todo el cableado. Los errores del cableado pueden dañar las unidades de MultiPlus-II.
3.1. Medición de la tensión CA
La entrada de CA del MultiPlus-II funciona como una entrada de medición. Puesto que el relé interno de inyección a la red no se usa, los cables pueden ser relativamente finos, con 1,5 mm² es suficiente.
Procedimiento de conexión:
Conecte los terminales de entrada de CA del MultiPlus-II a la alimentación CA del generador.
Para unidades en paralelo, conecte solo la unidad maestra (de cada fase) al terminal de entrada de CA y deje los terminales de entrada CA de las unidades esclavas sin conectar.
Utilice un disyuntor de cuatro polos de 6 A como fusible en los cables de línea y neutro.

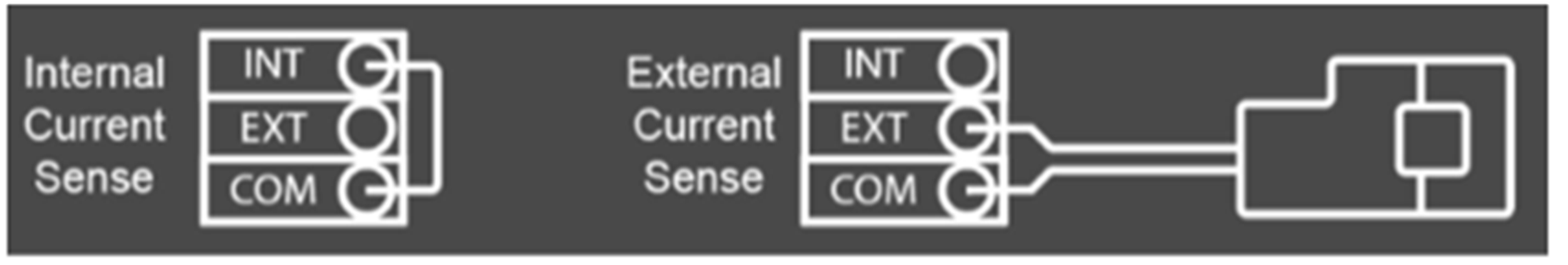

3.2. Transformador de corriente
Los transformadores de corriente de cada fase (L1, L2 y L3) se conectan a las entradas de “Sensor de corriente” de las unidades maestras de MultiPlus-II de la fase correspondiente:
Procedimiento de conexión:
 |  |
Notas importantes:
Evite que los cables del sensor de corriente discurran paralelos o cerca de los cables de alimentación CA, de señal o de VE.Bus para evitar la interferencia de señales.
El transformador de corriente de 400 A tiene una resolución de detección de corriente reducida, especialmente con corrientes bajas.
Transformadores de corriente compatibles:
CRT12XXXXXX: Transformador de corriente de 100 A:50 mA para el extremo del cable del MultiPlus-II (disponible en longitudes de cable de 1,5 y 20 m).
CTR140050100: Transformador de corriente de 400 A:50 mA para el extremo del cable del MultiPlus-II (10 m) (el cable del sensor de corriente puede alargarse hasta 20 m con cable de 0,75 mm²).
CRT11XXXXXXX: Transformador de corriente de 100 A:50 mA para el conector jack del MultiPlus-II (para unidades de MultiPlus-II más antiguas, disponible en longitudes de 1,5 o 20 m).
Para más información, véase: https://www.victronenergy.com.es/meters-and-sensors/current-transformer-for-multiplus-ii.

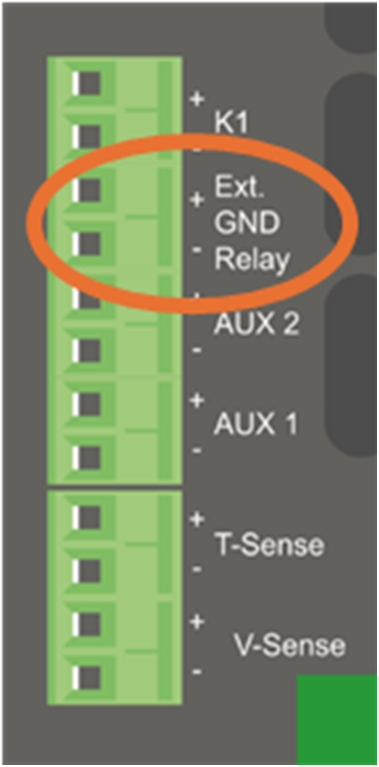

3.3. Relé de puesta a tierra
La señal de accionamiento del relé de puesta a tierra la proporcionan los terminales “Relé GND externo” del MultiPlus-II de la unidad maestra de la fase L1 mediante un relé de asistencia.
Puesto que la señal de salida de “Relé GND externo” está limitada a 24 V/200 mA, se debe usar un relé de asistencia con una bobina de 24 V para conmutar el relé de puesta a tierra verdadero.
El valor nominal del relé de puesta a tierra debe coincidir con la potencia total de inversor del sistema.
Procedimiento de conexión:
|  |

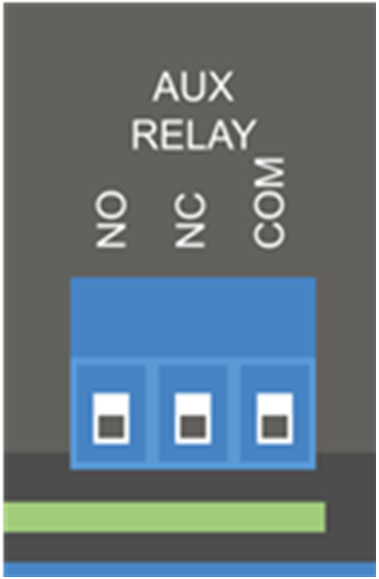

3.4. Interruptor de transferencia externo
Utilice un contactor Schneider LC1G3304 TeSys Giga, 4 polos (4NO), AC-1 <= 440 V 440 A. No use un contactor diferente, ya que los tiempos de cierre y apertura varían según la marca y el modelo.
Puesto que la corriente del inversor fluye a través de las salidas de CA de las unidades de MultiPlus-II, asegúrese de que los cables del contactor de transferencia externo tienen las dimensiones adecuadas y son simétricos.
Procedimiento de conexión:
|  |
