8. Annexe

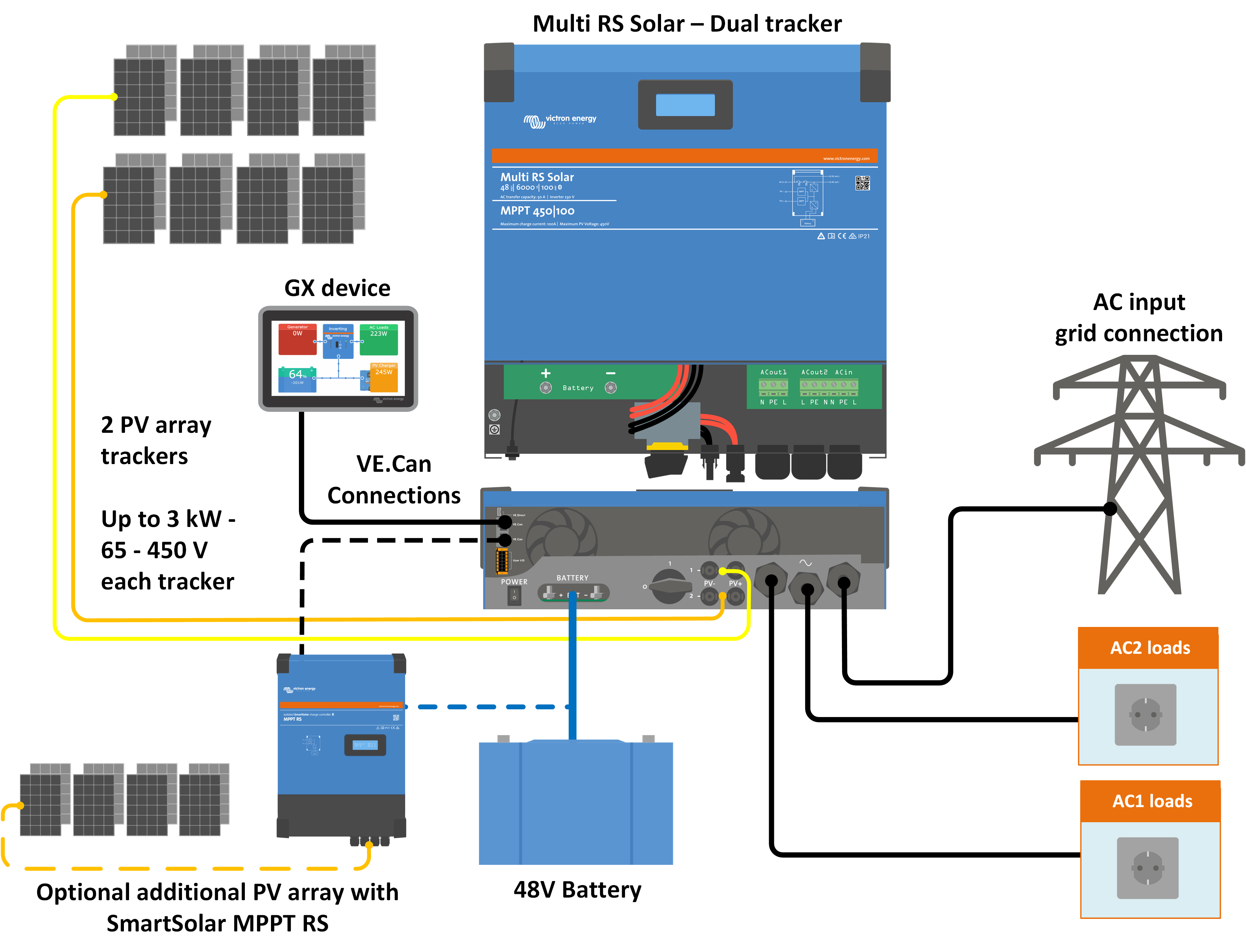

8.1. Annexe A : Vue d'ensemble des connexions

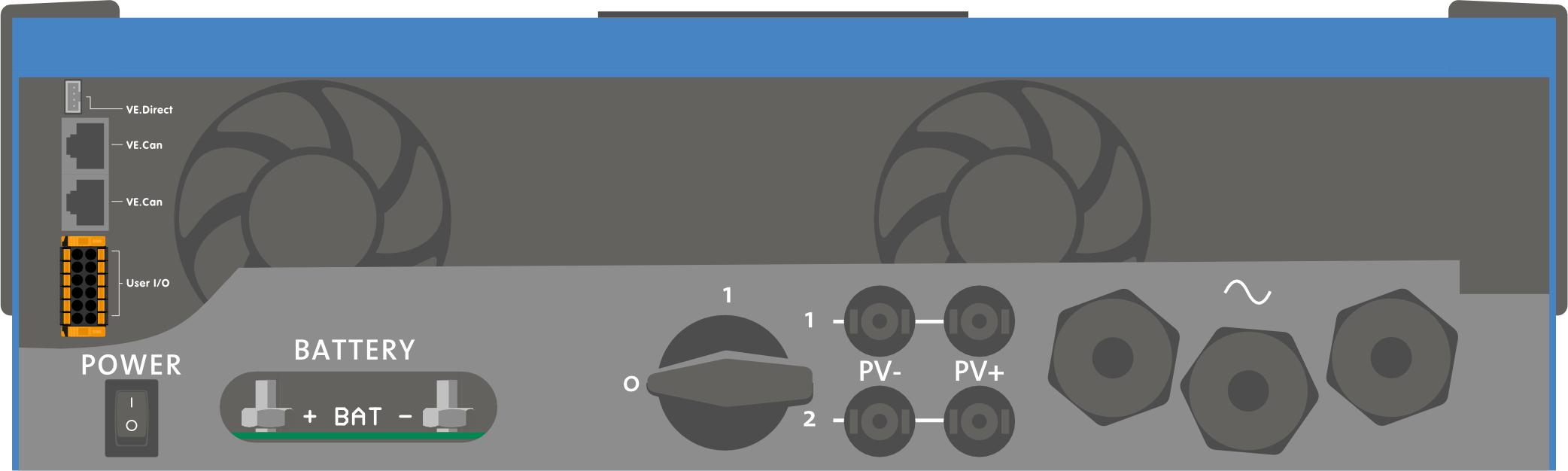

![Multi RS Solaire – Face avant](image/164bf7667a82da.png)
![Multi RS Solaire – Dessous](image/164bf7666ad58b.png)
Le connecteur d'entrée I/O de l'utilisateur est situé en bas à gauche de la zone de connexion. Le diagramme montre 3 perspectives. Côté gauche – Dessus – Côté droit
Numéro | Connexion | Description |
---|---|---|
1 | Relay_NO | Connexion Normalement ouverte Relais programmable |
2 | AUX_IN - | Point négatif commun pour des entrées auxiliaires programmables |
3 | AUX_IN1+ | Connexion positive entrée auxiliaire 1 programmable |
4 | AUX_IN2+ | Connexion positive entrée auxiliaire 2 programmable |
5 | REMOTE_L | Interrupteur on/off à distance Bas |
6 | REMOTE_H | Interrupteur on/off à distance Élevé |
7 | RELAY_NC | Connexion Normalement fermée Relais programmable |
8 | RELAY_COM | Point négatif commun de relais programmable |
9 | TSENSE - | Borne négative de la sonde de température |
10 | TSENSE + | Borne positive de la sonde de température |
11 | VSENSE - | Borne négative de la sonde de tension |
12 | VSENSE + | Borne positive de la sonde de tension |

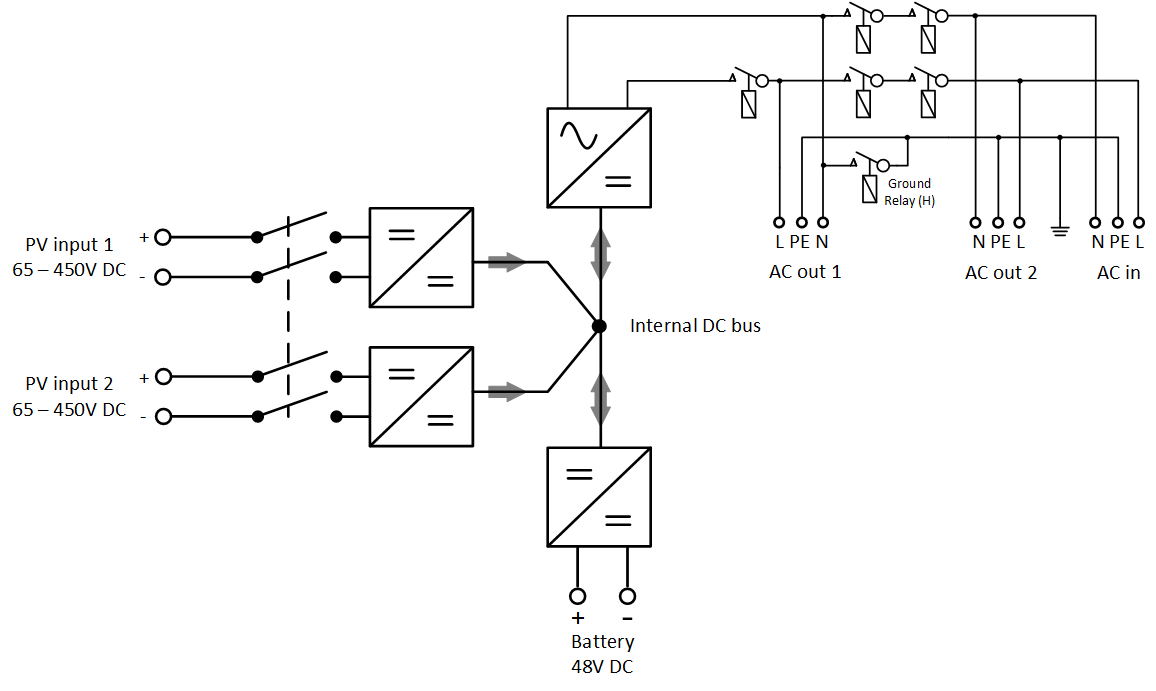

8.2. Annexe B : Schéma fonctionnel
![Multi RS Solar](image/164bf7667b565e.png)

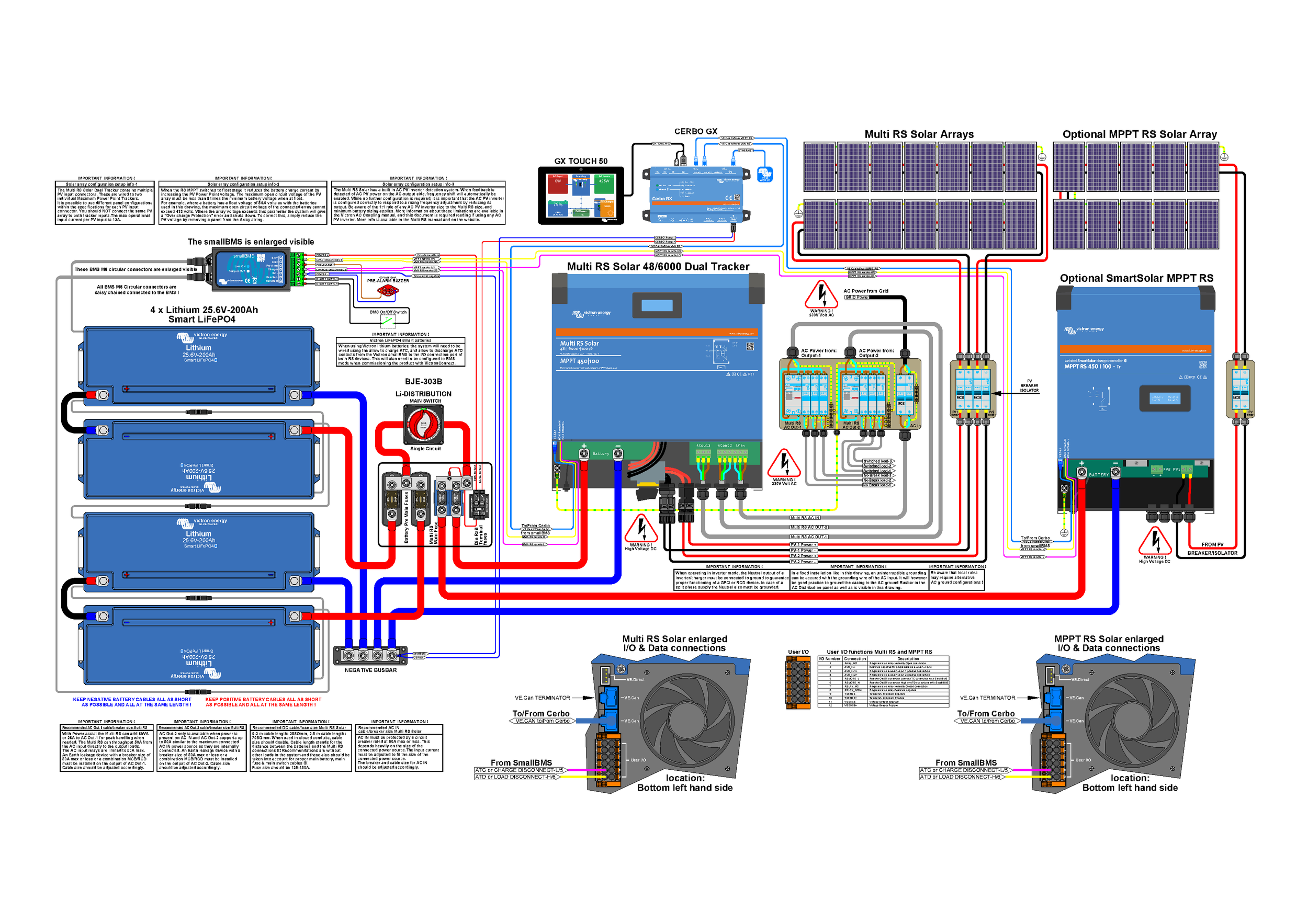

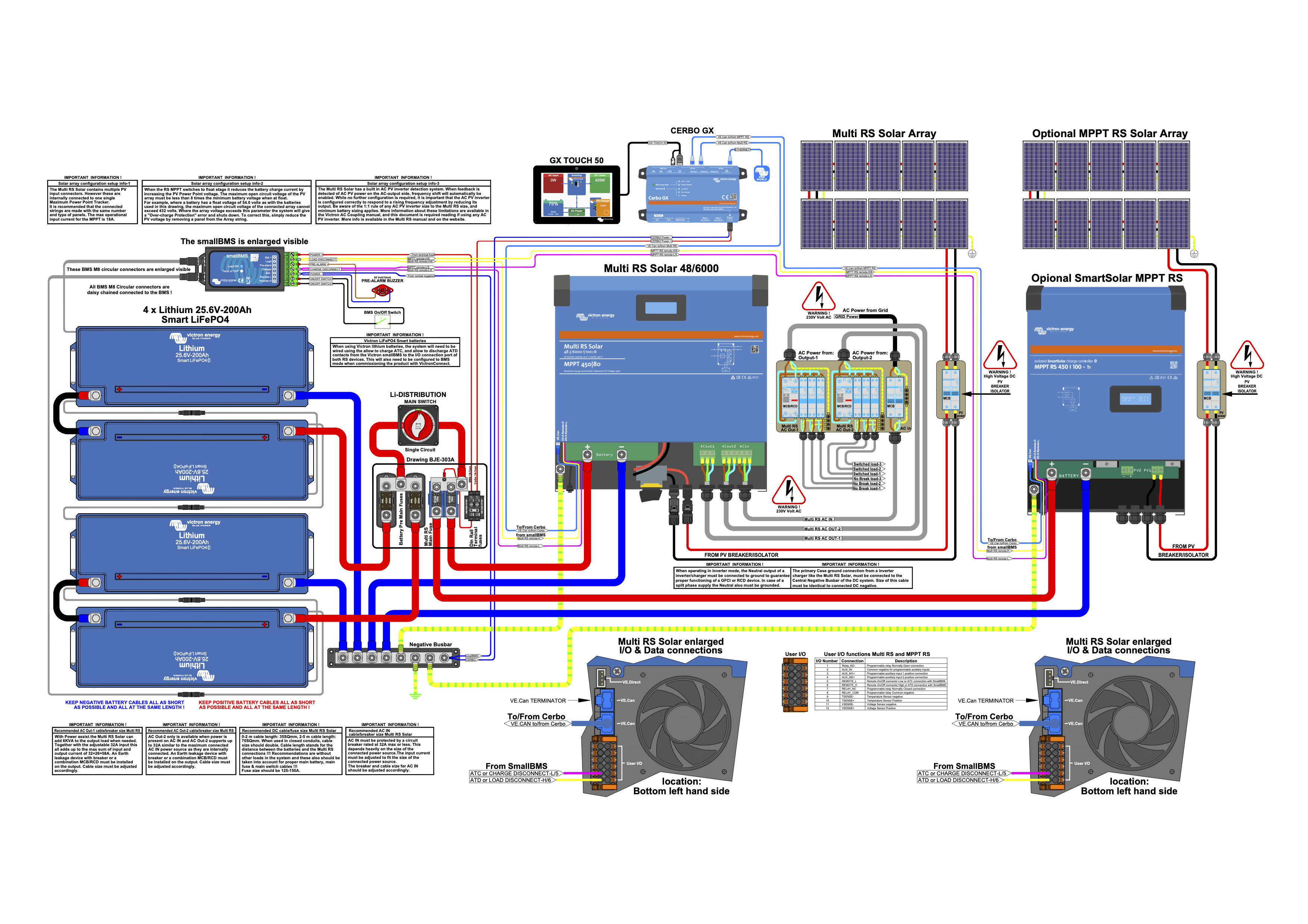

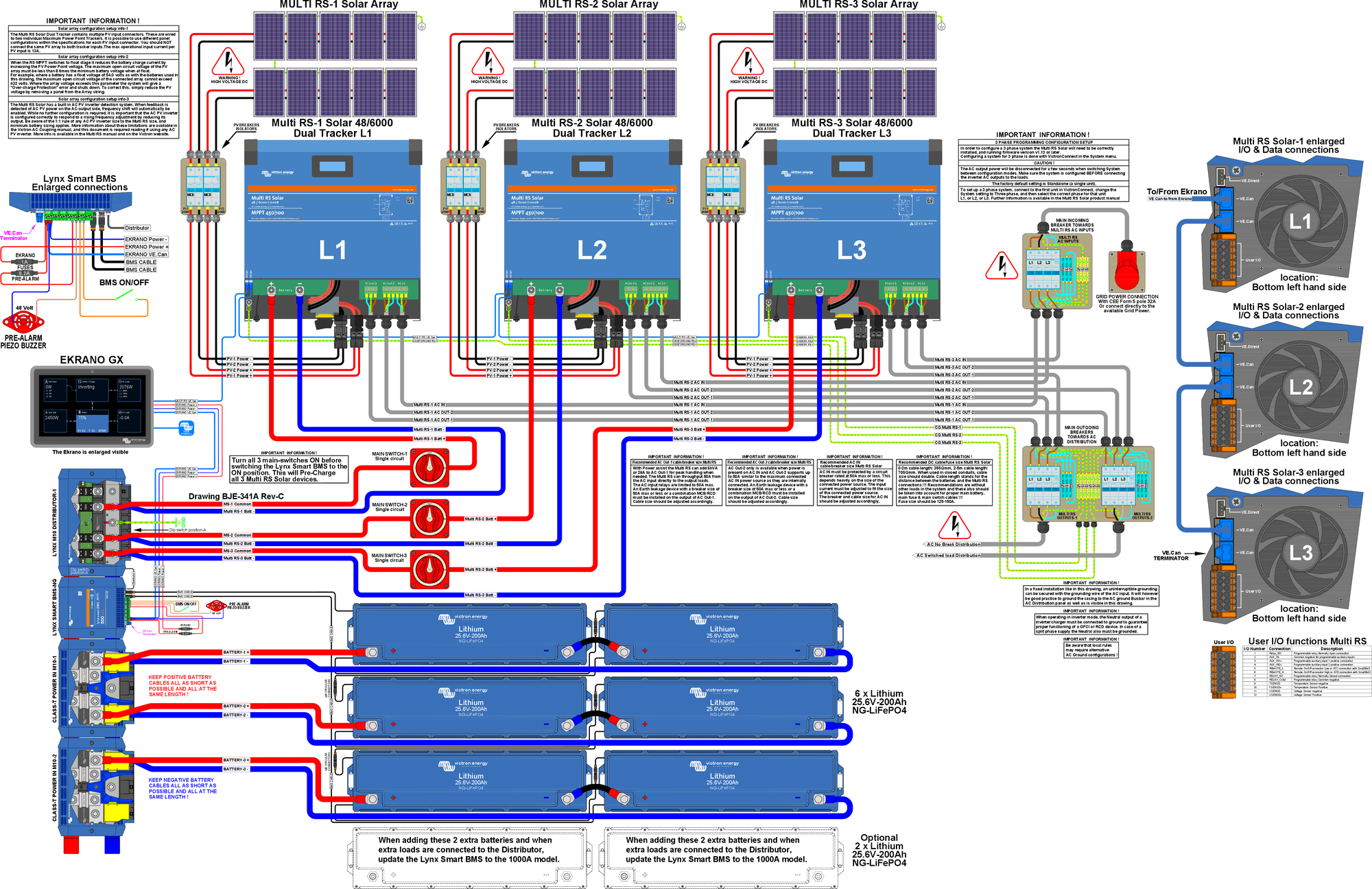

8.3. Annexe C : Exemple de diagramme de câblage
![Multi_RS_2_tracker-diagram.pdf](image/164bf7667e498e.png)
![Schéma de branchement complet du Multi RS Solaire](image/164bf76681cb9f.png)
Consultez la page suivante pour la résolution la plus élevée et les derniers schémas à jour - https://www.victronenergy.fr/inverters-chargers/multi-rs-solar#system-schematic

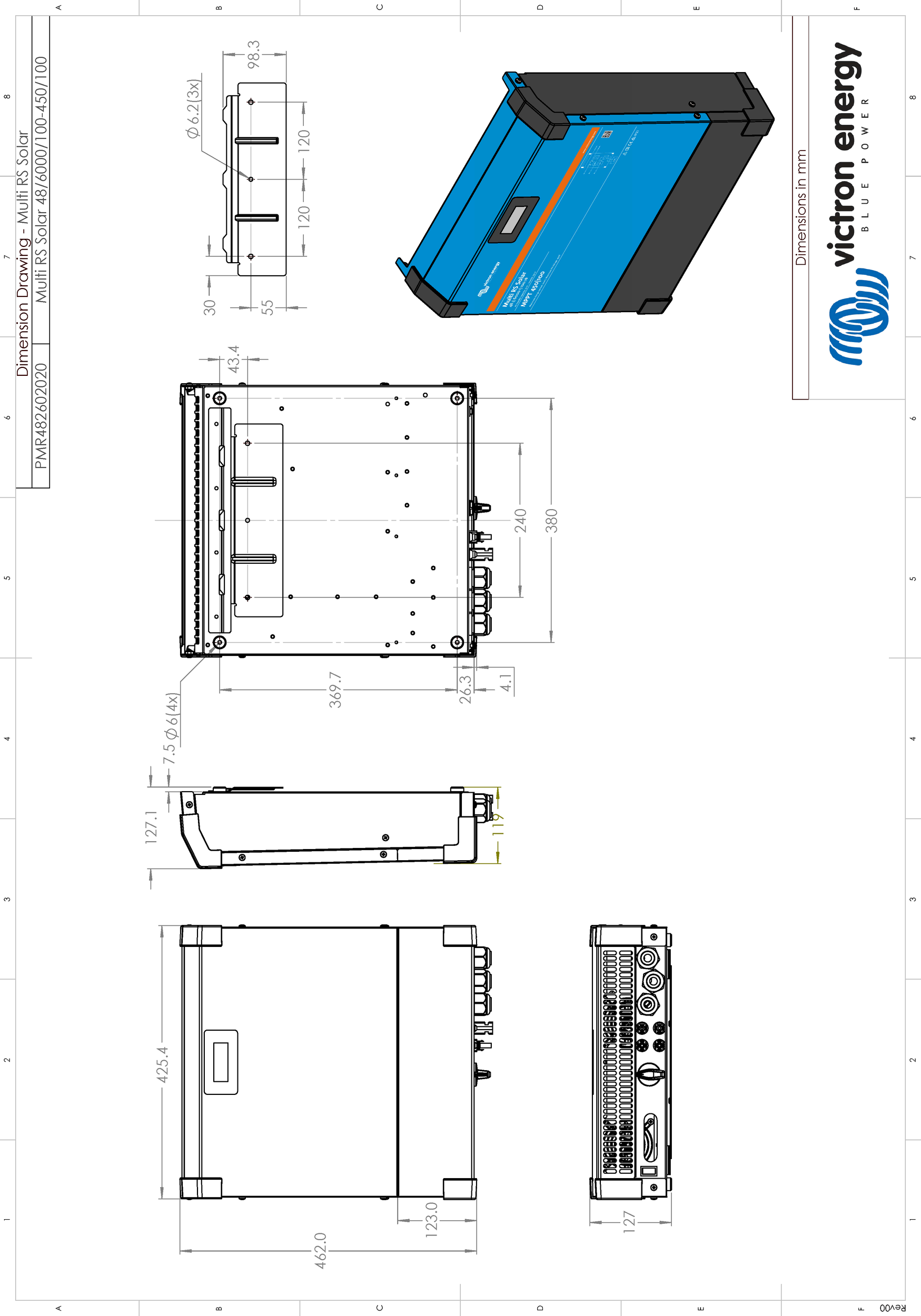

8.4. Annexe D : Dimensions
![Multi RS Solar](image/164bf7668a8990.png)
