8. Bijlage
8.1. Bijlage A: Overzicht van de verbinding
![Multi RS Solar voorkant](image/164bf7667a82da.png)
![Multi RS Solar onderkant](image/164bf7666ad58b.png)

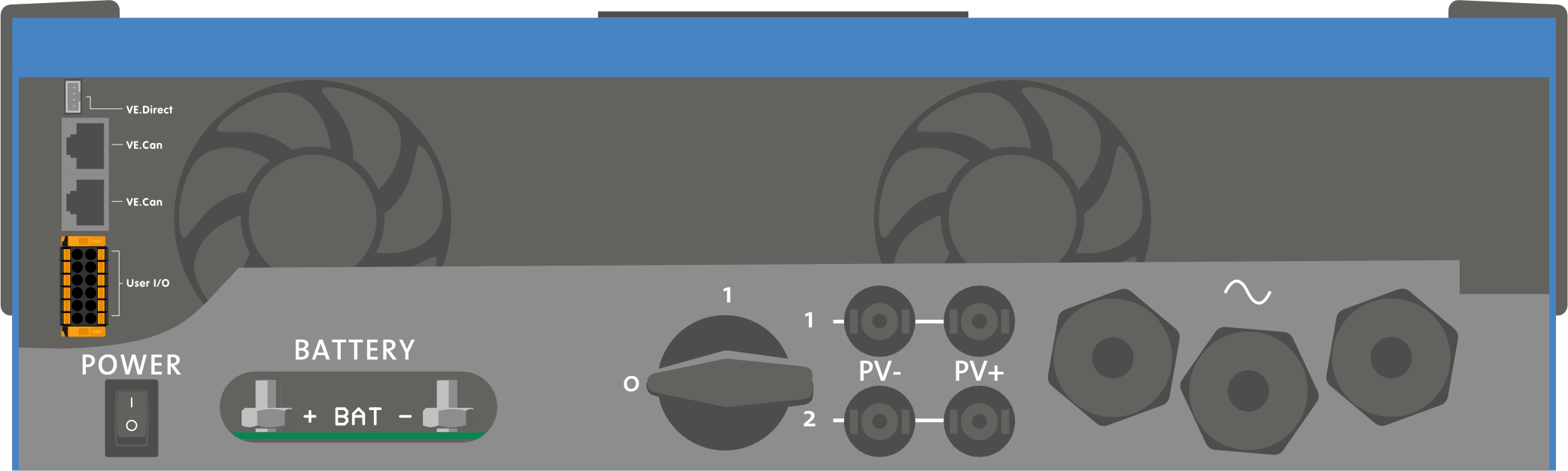

De I/O-aansluiting voor de gebruiker bevindt zich linksonder in het aansluitingen gebied, het diagram toont 3 perspectieven. Linkerzijde - Boven - Rechterzijde
Nummer | Aansluiting | Omschrijving |
---|---|---|
1 | Relais_NO | Programmeerbaar relais Normaal open aansluiting |
2 | AUX_IN - | Gemeenschappelijk negatief voor programmeerbare aux-ingangen |
3 | AUX_IN1+ | Programmeerbare aux-ingang 1 positieve aansluiting |
4 | AUX_IN2+ | Programmeerbare aux-ingang 2 positieve aansluiting |
5 | REMOTE_L | Remote Aan/Uit-aansluiting Laag |
6 | REMOTE_H | Remote Aan/Uit-aansluiting Hoog |
7 | RELAY_NC | Programmeerbaar relais normaal gesloten aansluiting |
8 | RELAY_COM | Programmeerbaar relais gemeenschappelijk negatief |
9 | TSENSE - | Temperatuursensor negatief |
10 | TSENSE + | Temperatuursensor positief |
11 | VSENSE - | Spanningssensor negatief |
12 | VSENSE + | Spanningssensor positief |

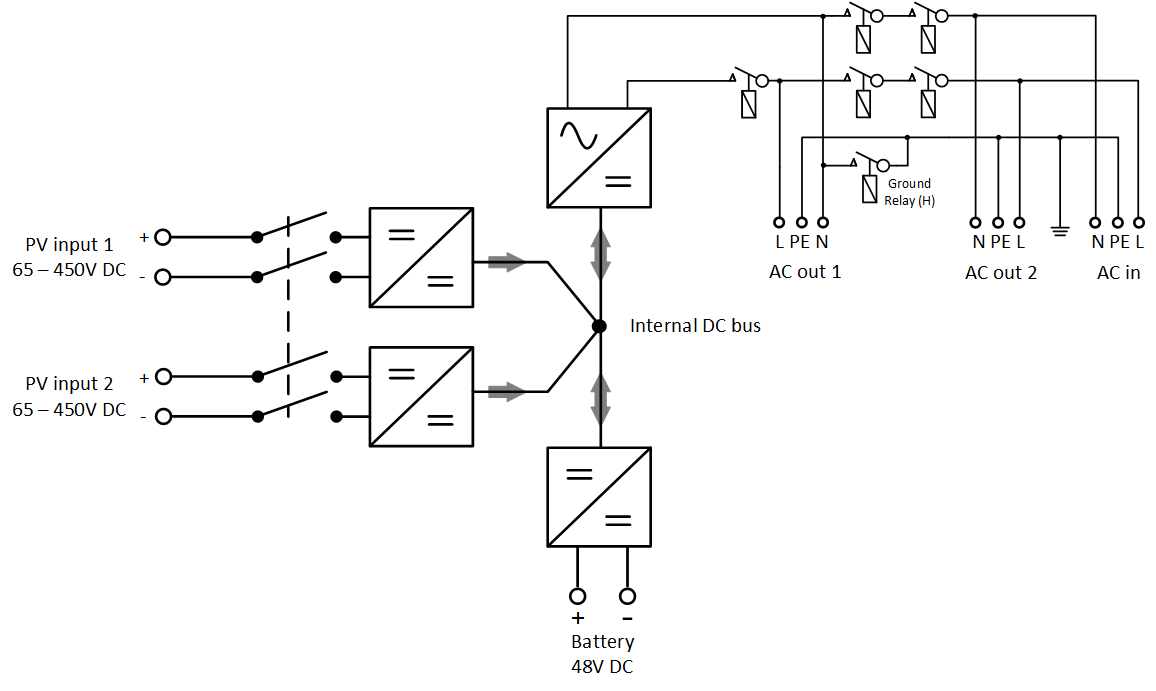

8.2. Bijlage B: Blokdiagram
![Multi RS Solar](image/164bf7667b565e.png)

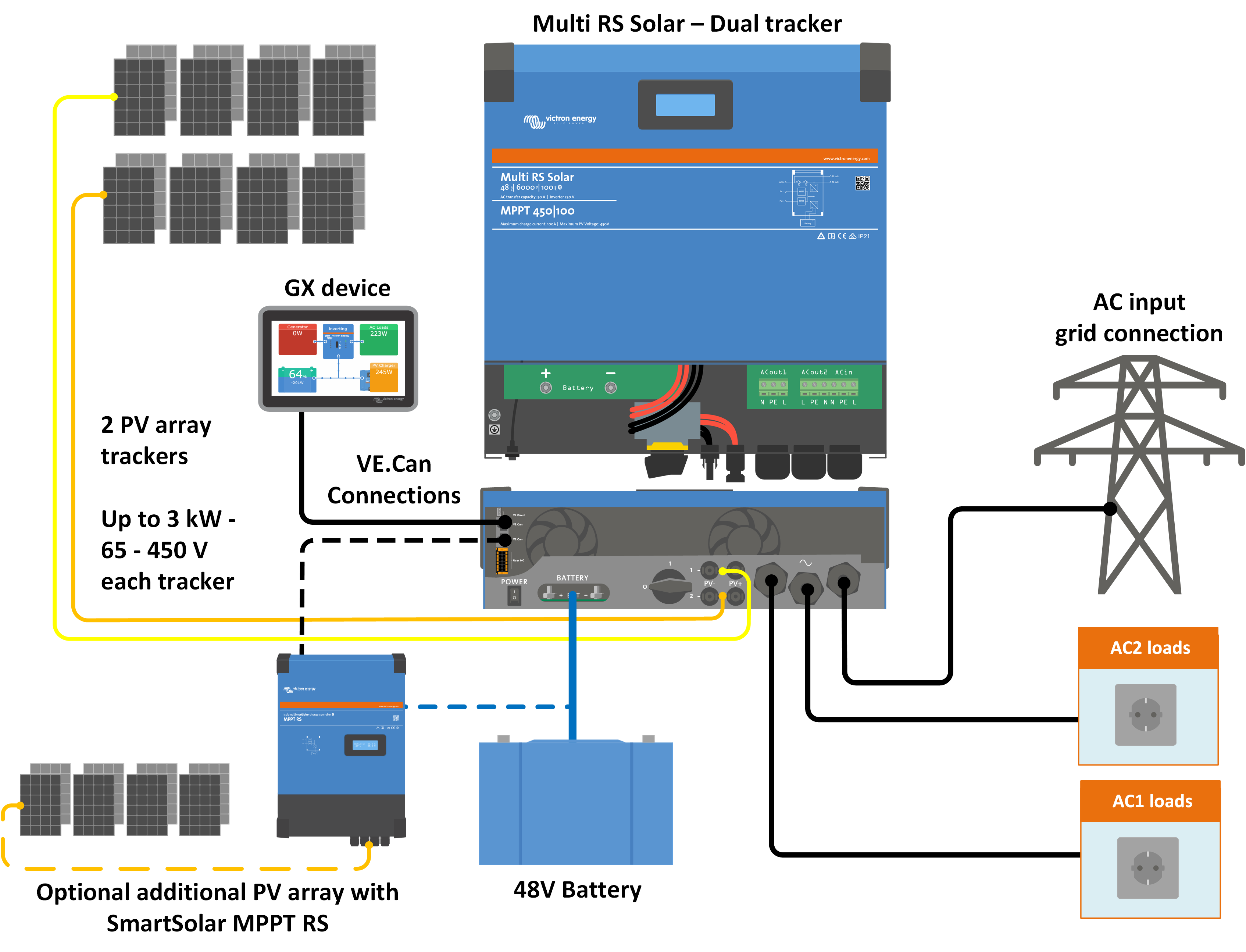

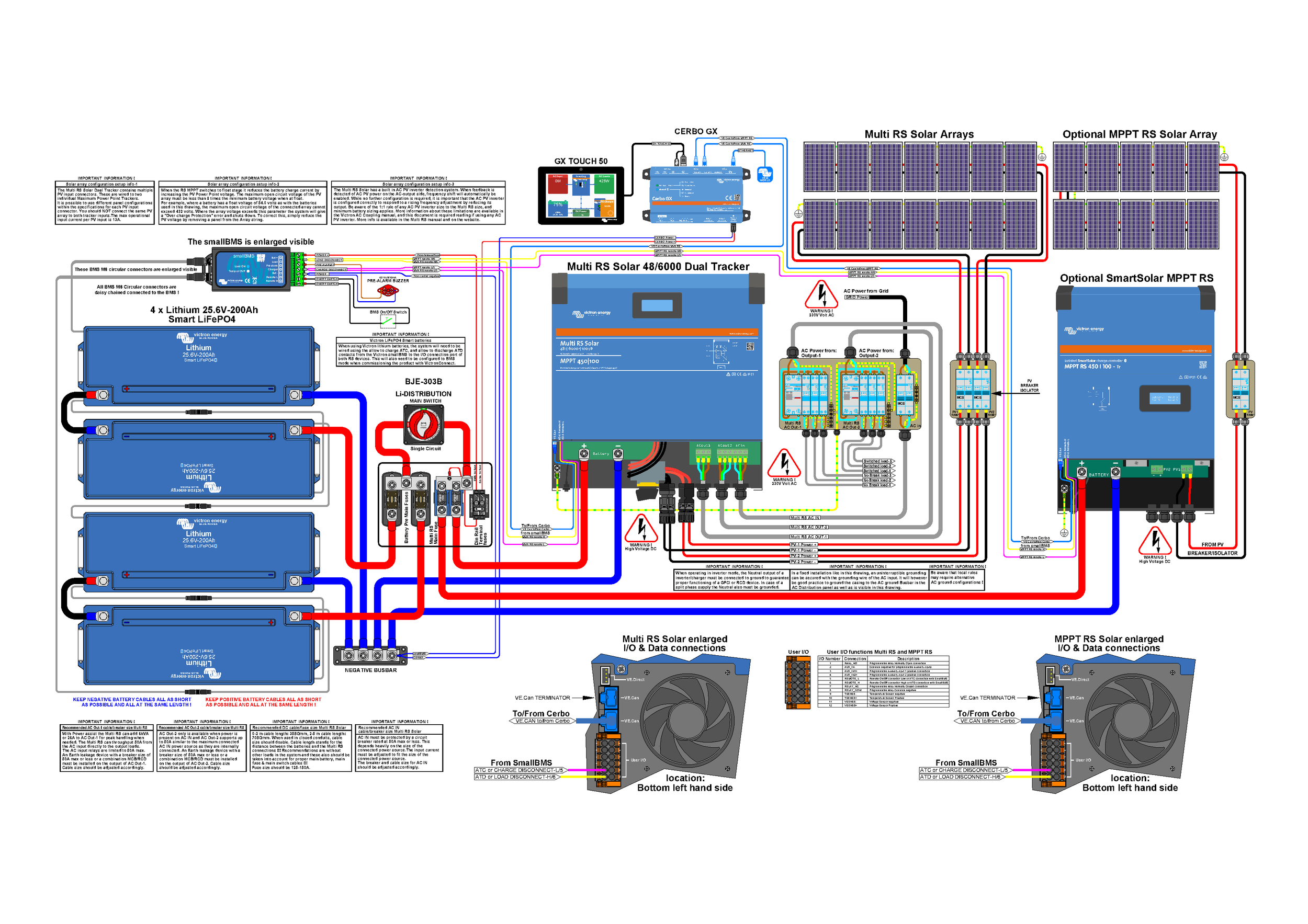

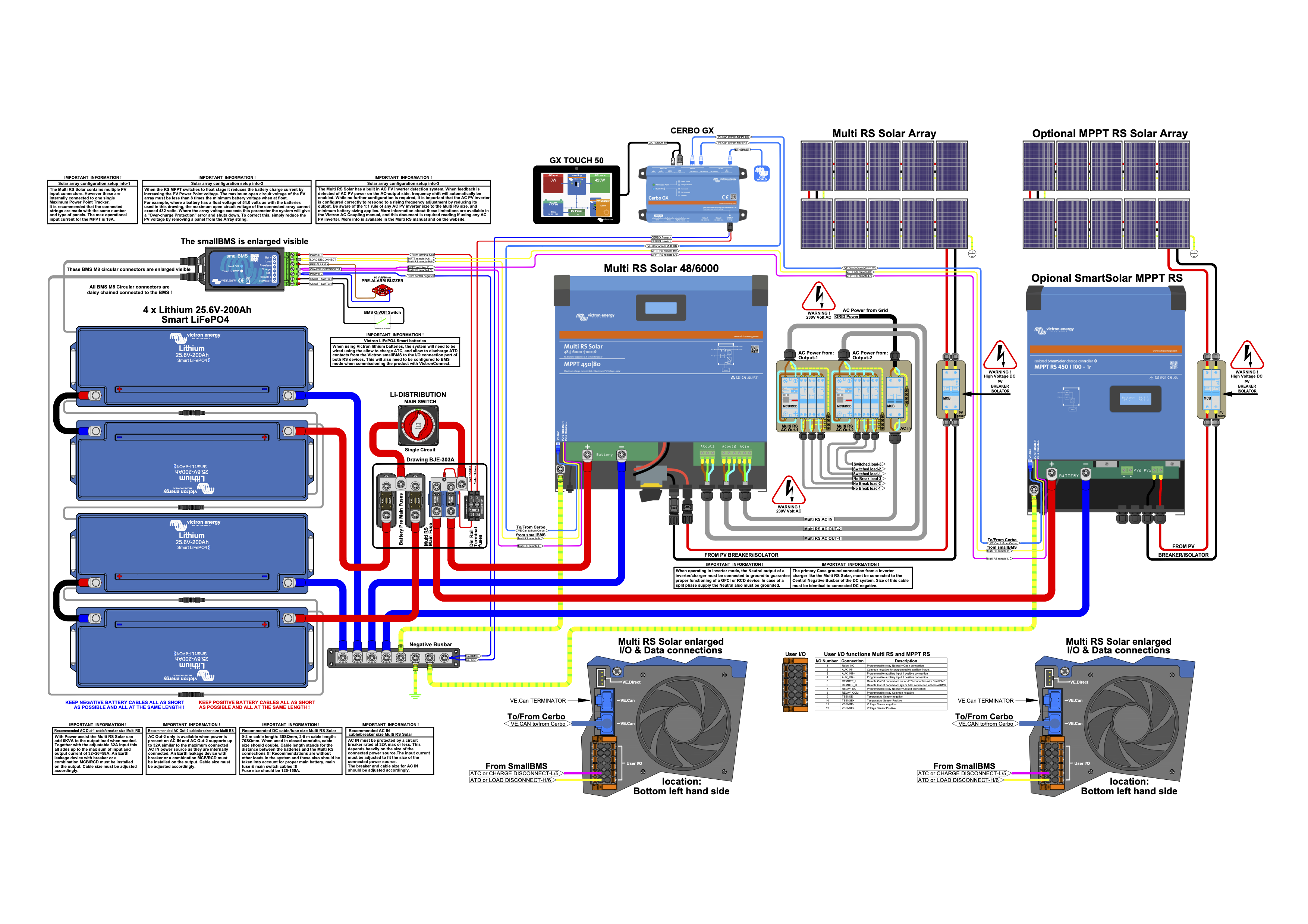

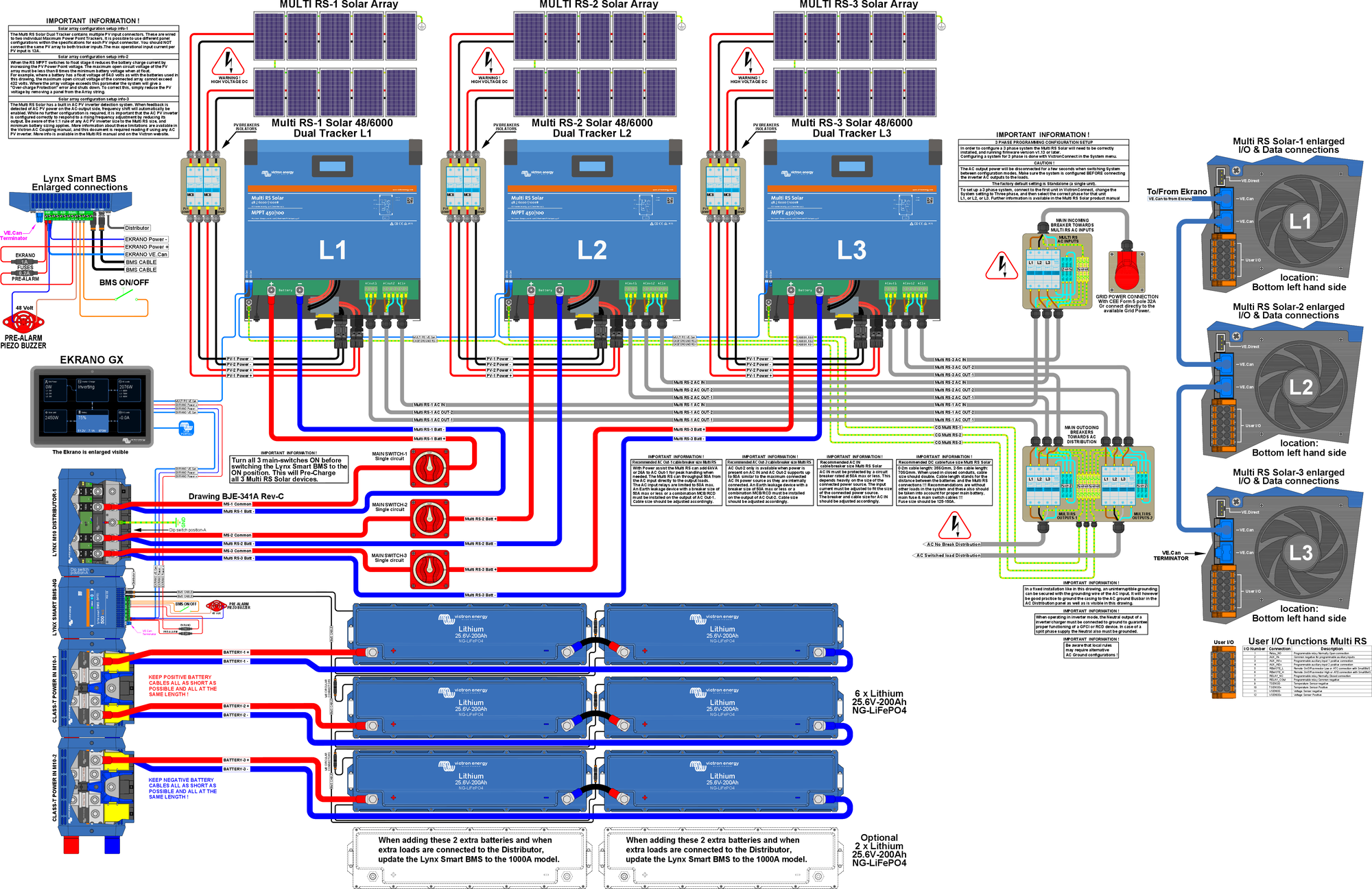

8.3. Bijlage C: Voorbeeld bedradingsschema
![Multi_RS_2_tracker-diagram.pdf](image/164bf7667e498e.png)
![Volledig bedradingsschema Multi RS Solar](image/164bf76681cb9f.png)
Kijk hier voor de hoogste resolutie en de meest actuele schema's - https://www.victronenergy.nl/inverters-chargers/multi-rs-solar#system-schematic

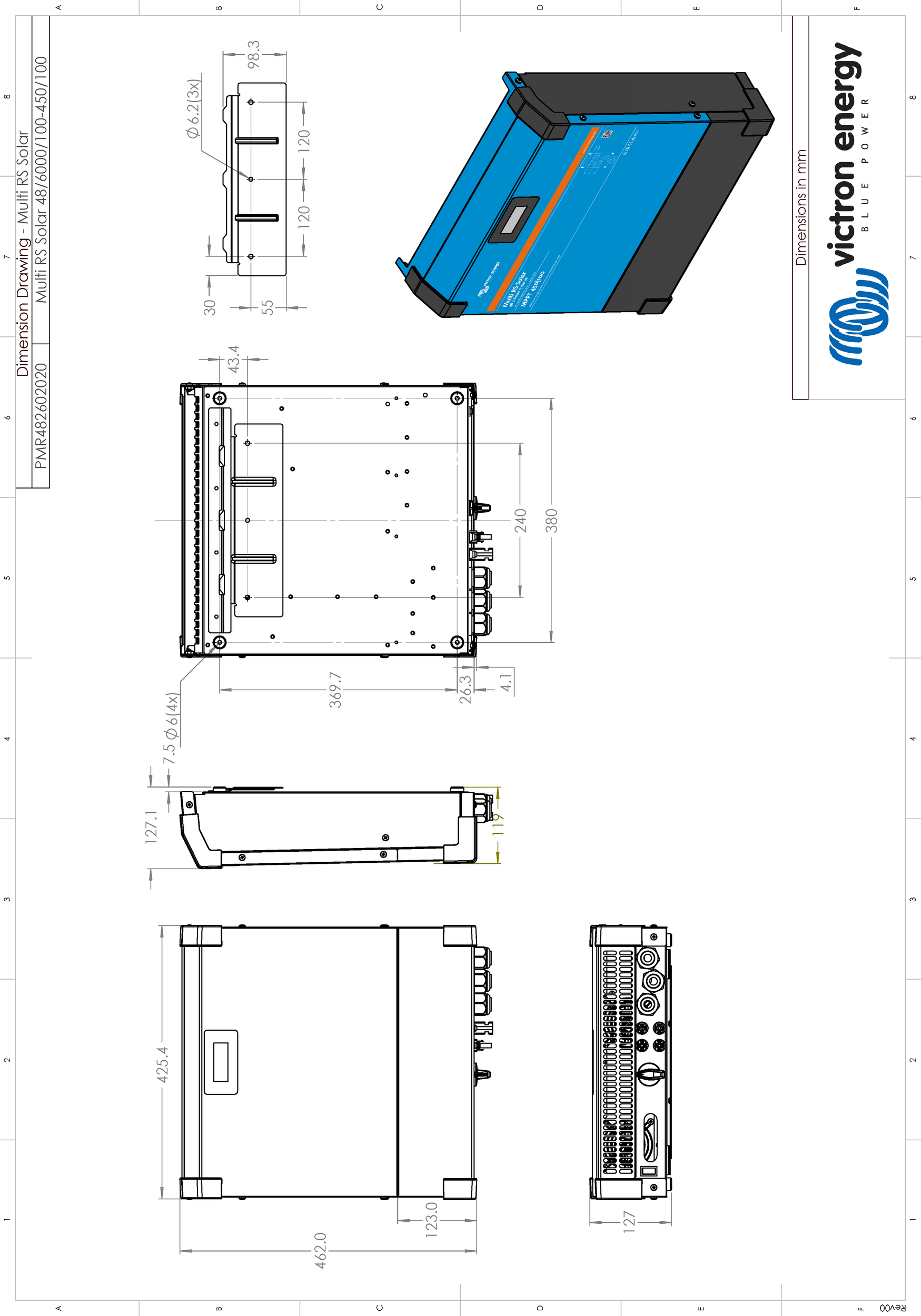

8.4. Bijlage D: Afmetingen
![Multi RS Solar](image/164bf7668a8990.png)
