8. Apêndice
8.1. Apêndice A: Visão da ligação
![Frente Multi RS Solar](image/164bf7667a82da.png)
![Inferior Multi RS Solar](image/164bf7666ad58b.png)
O conector E/S do utilizador está localizado no lado esquerdo inferior da área de ligação, o diagrama indica três perspetivas. Lado esquerdo - superior - direito
Número | Ligação | Descrição |
---|---|---|
1 | Relé_NO | Ligação de relé programável normalmente aberto |
2 | AUX_IN - | Negativo comum para entradas auxiliares programáveis |
3 | AUX_IN1+ | Ligação positiva 1 de entrada auxiliar programável |
4 | AUX_IN2+ | Ligação positiva 2 de entrada auxiliar programável |
5 | REMOTE_L | Conector de Ligar/Desligar Remoto Low (baixo) |
6 | REMOTE_H | Conector de Ligar/Desligar Remoto High (alto) |
7 | RELAY_NC | Ligação de relé programável normalmente fechado |
8 | RELAY_COM | Relé programável negativo comum |
9 | TSENSE - | Sensor de temperatura negativo |
10 | TSENSE + | Sensor de temperatura positivo |
11 | VSENSE - | Sensor de tensão negativo |
12 | VSENSE + | Sensor de tensão positivo |

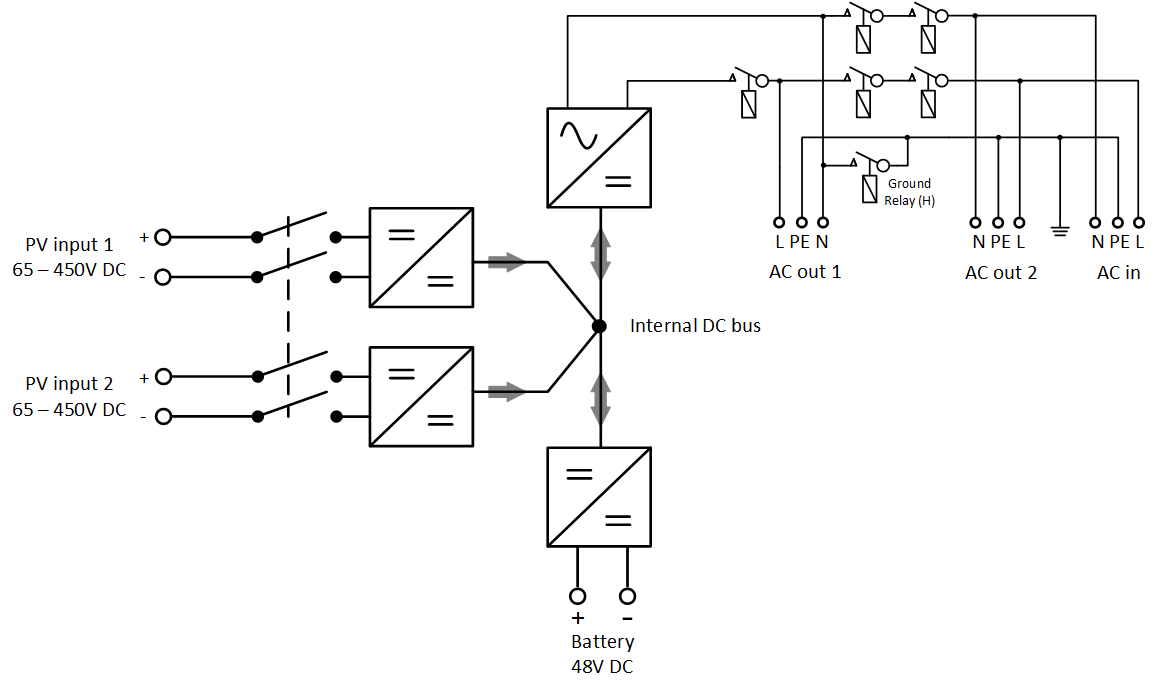

8.2. Apêndice B: Diagrama de blocos
![Multi RS Solar](image/164bf7667b565e.png)

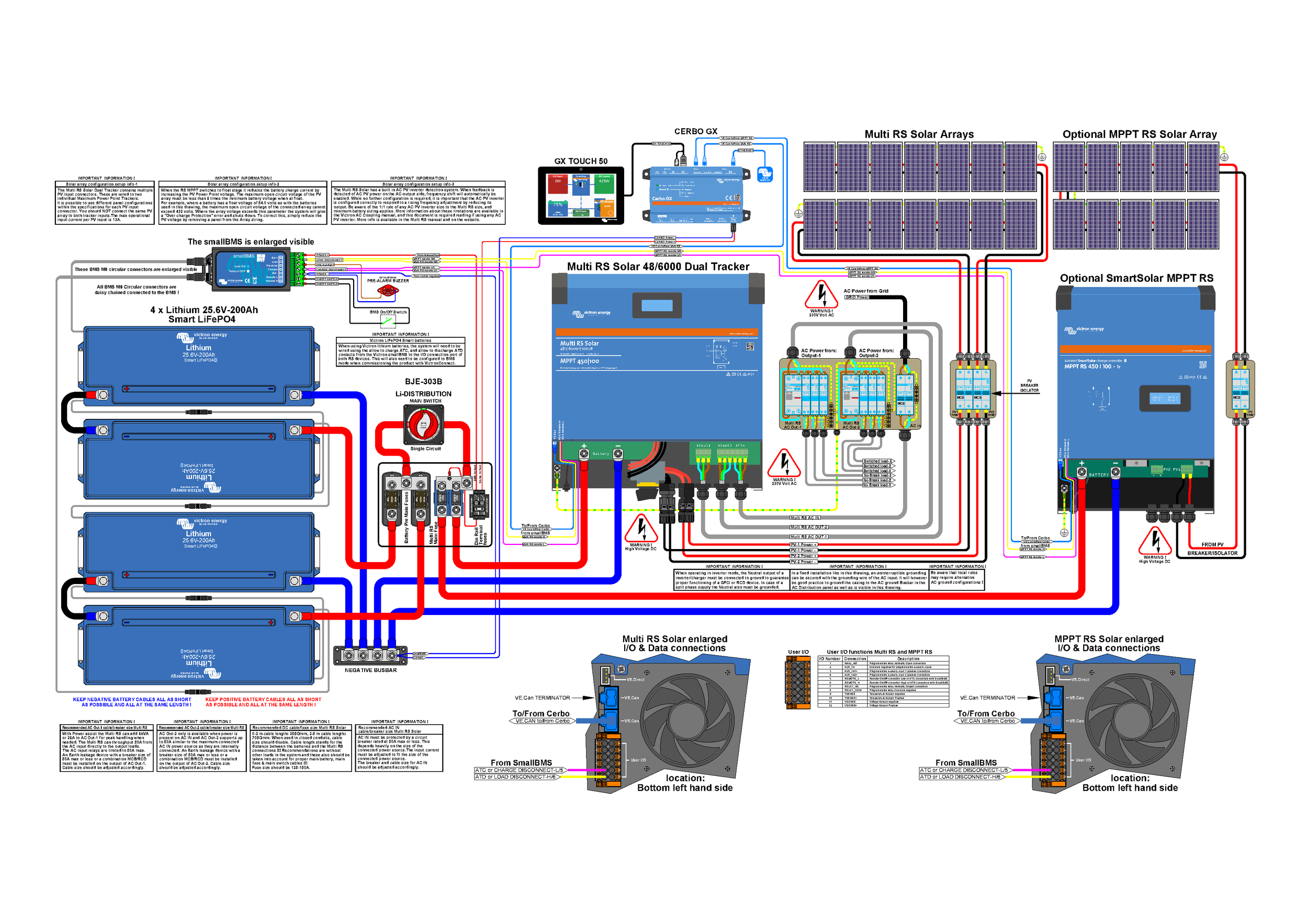

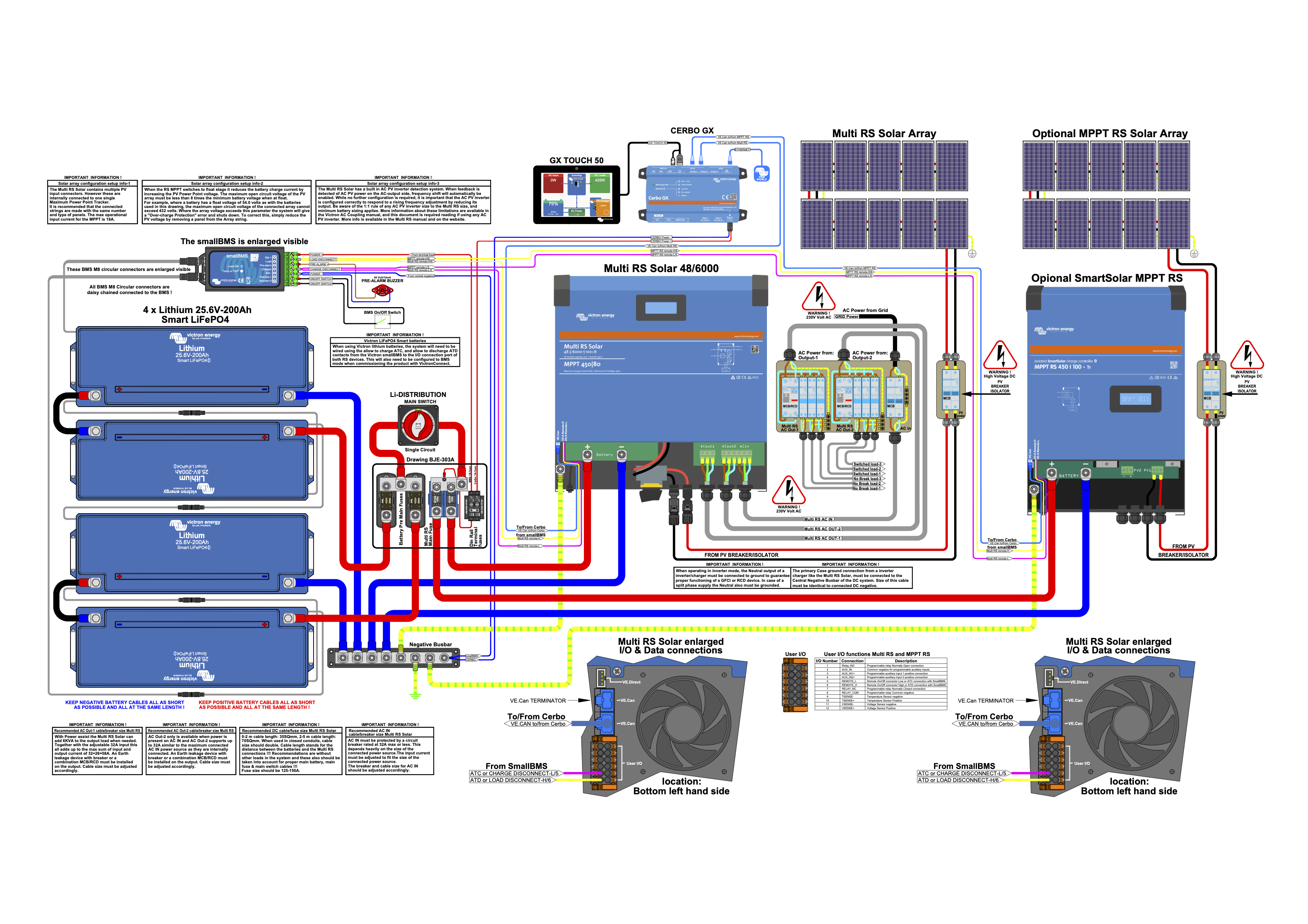

8.3. Apêndice C: Exemplo de esquema de ligações
![Multi_RS_2_tracker-diagram.pdf](image/164bf7667e498e.png)
![Esquema elétrico completo do Multi RS Solar](image/164bf76681cb9f.png)
Consulte aqui os esquemas atualizados com uma resolução superior: https://www.victronenergy.pt/inverters-chargers/multi-rs-solar#system-schematic

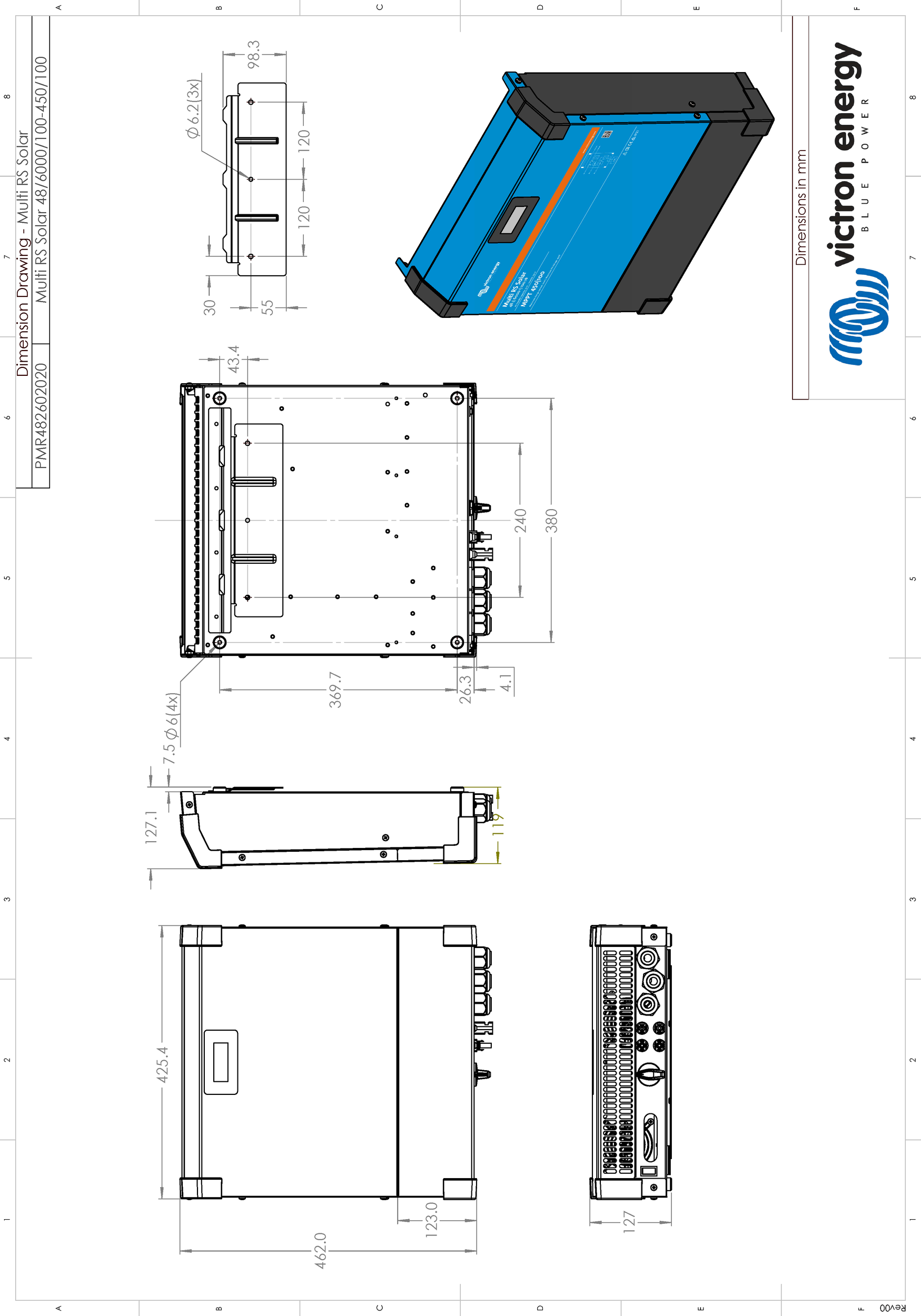

8.4. Apêndice D: Dimensões
![Multi RS Solar](image/164bf7668a8990.png)
