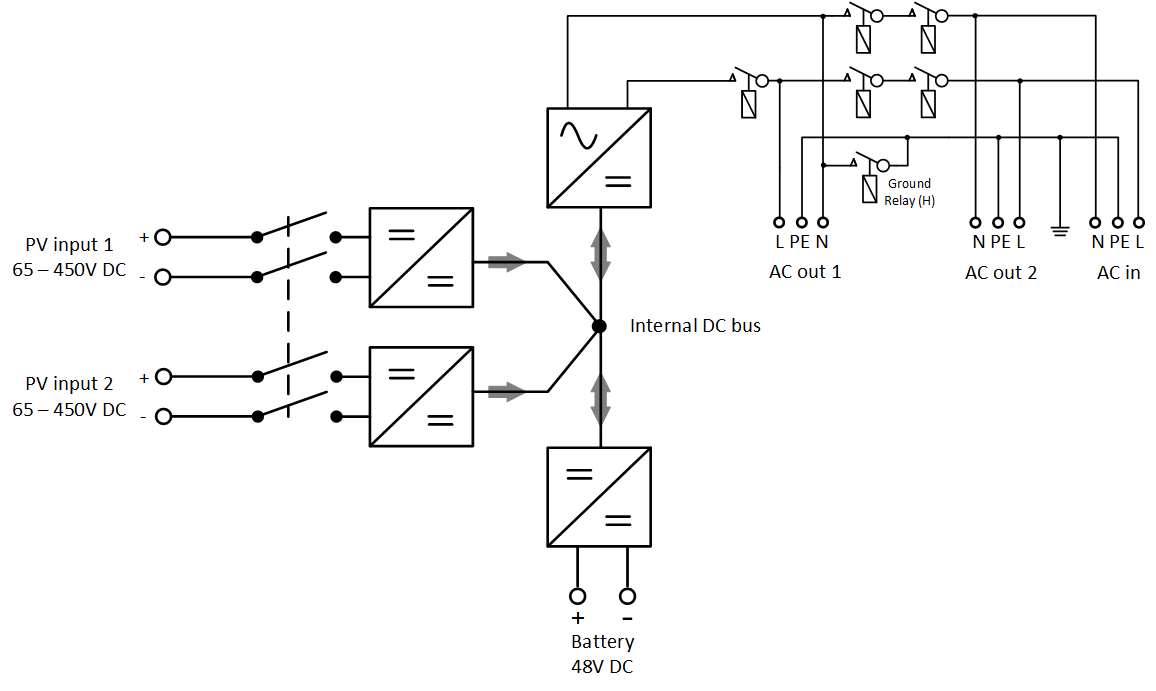

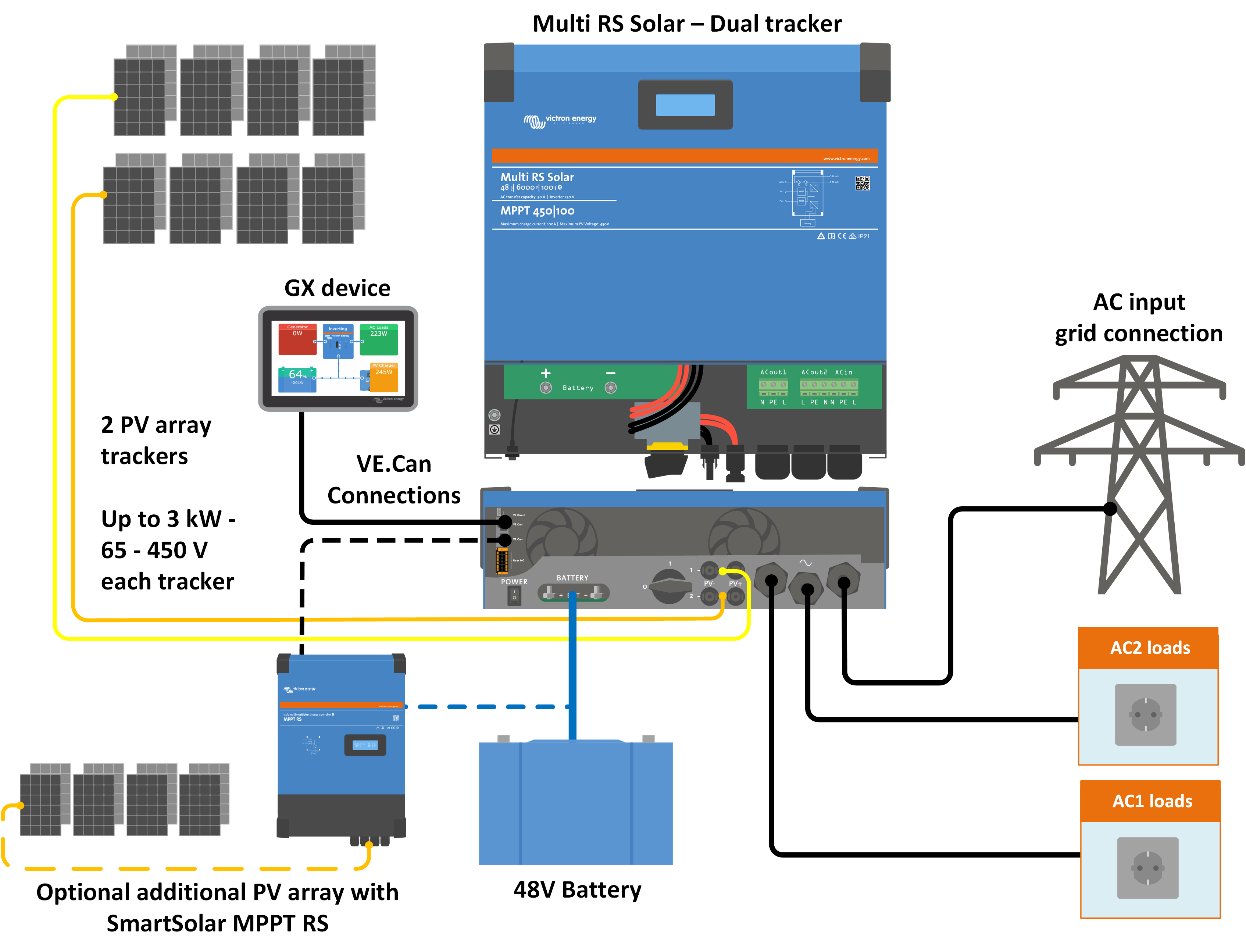

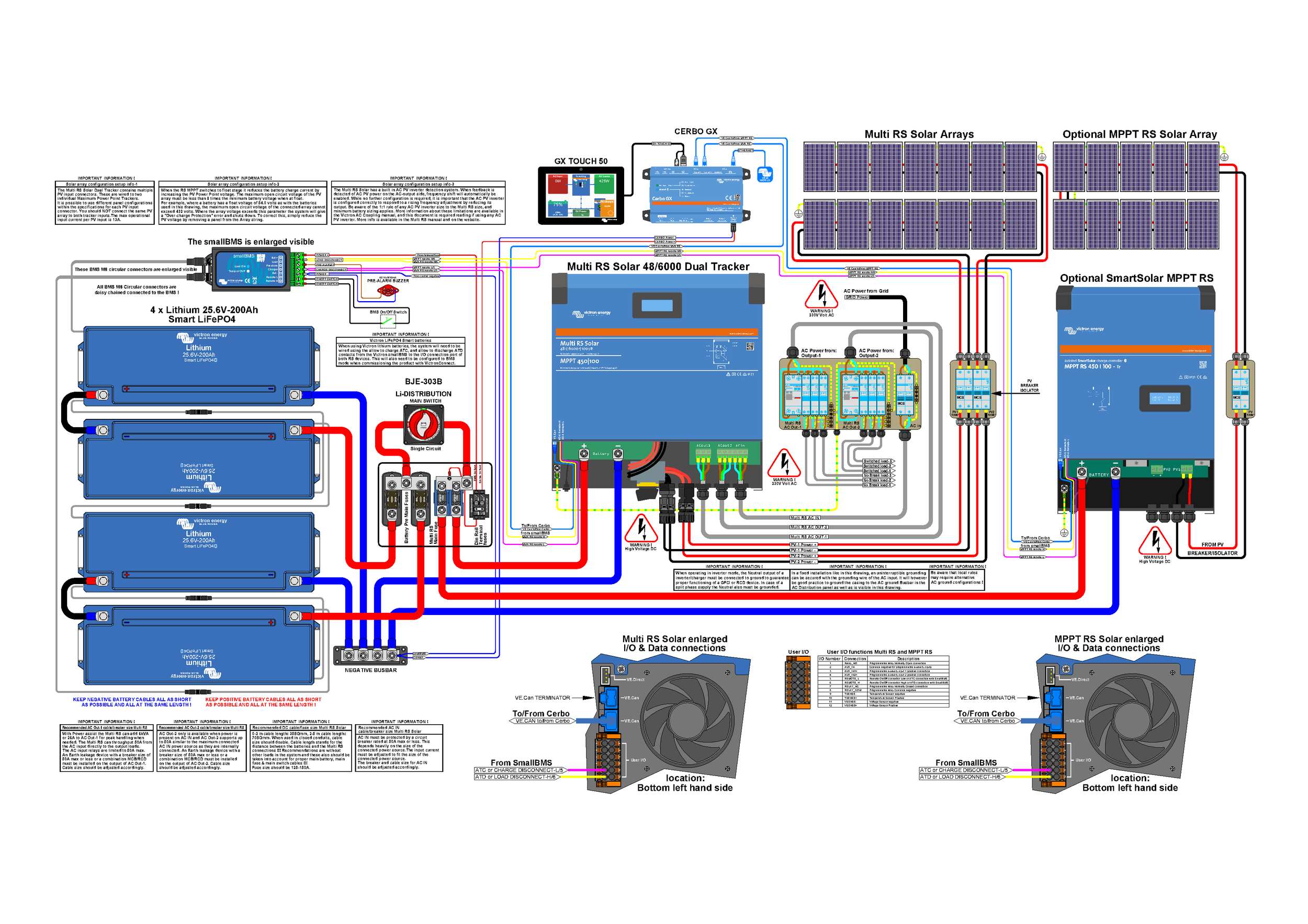

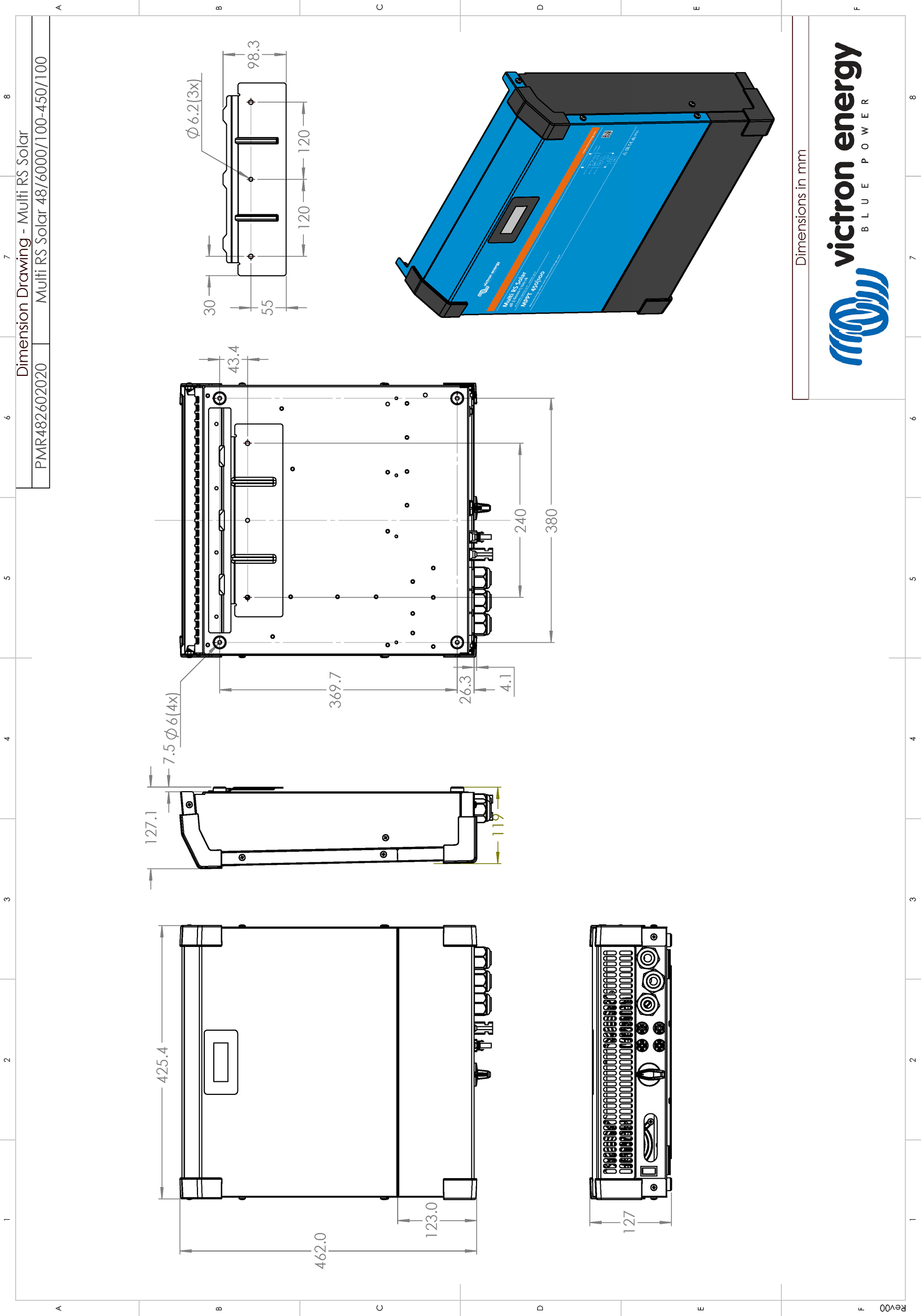

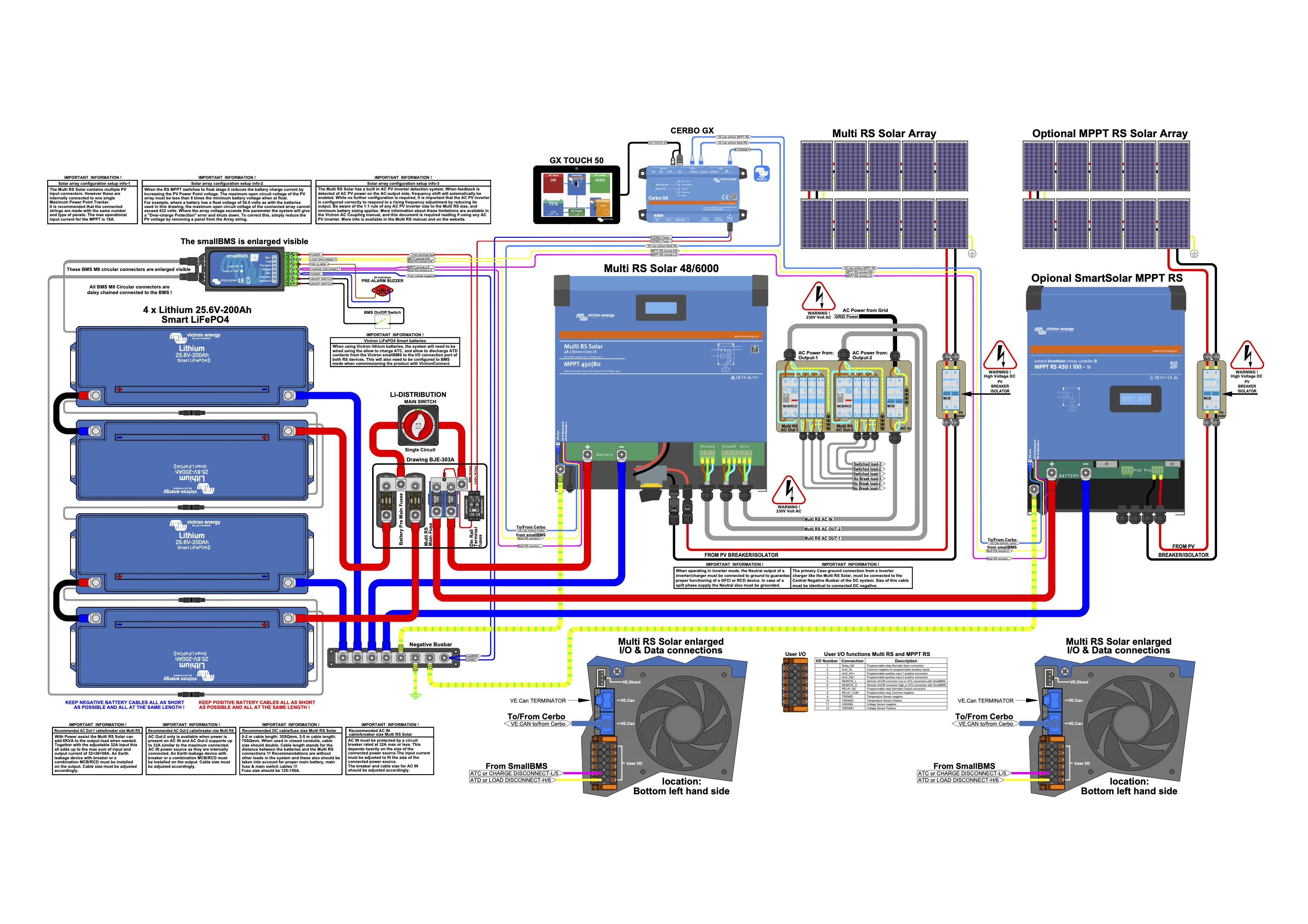

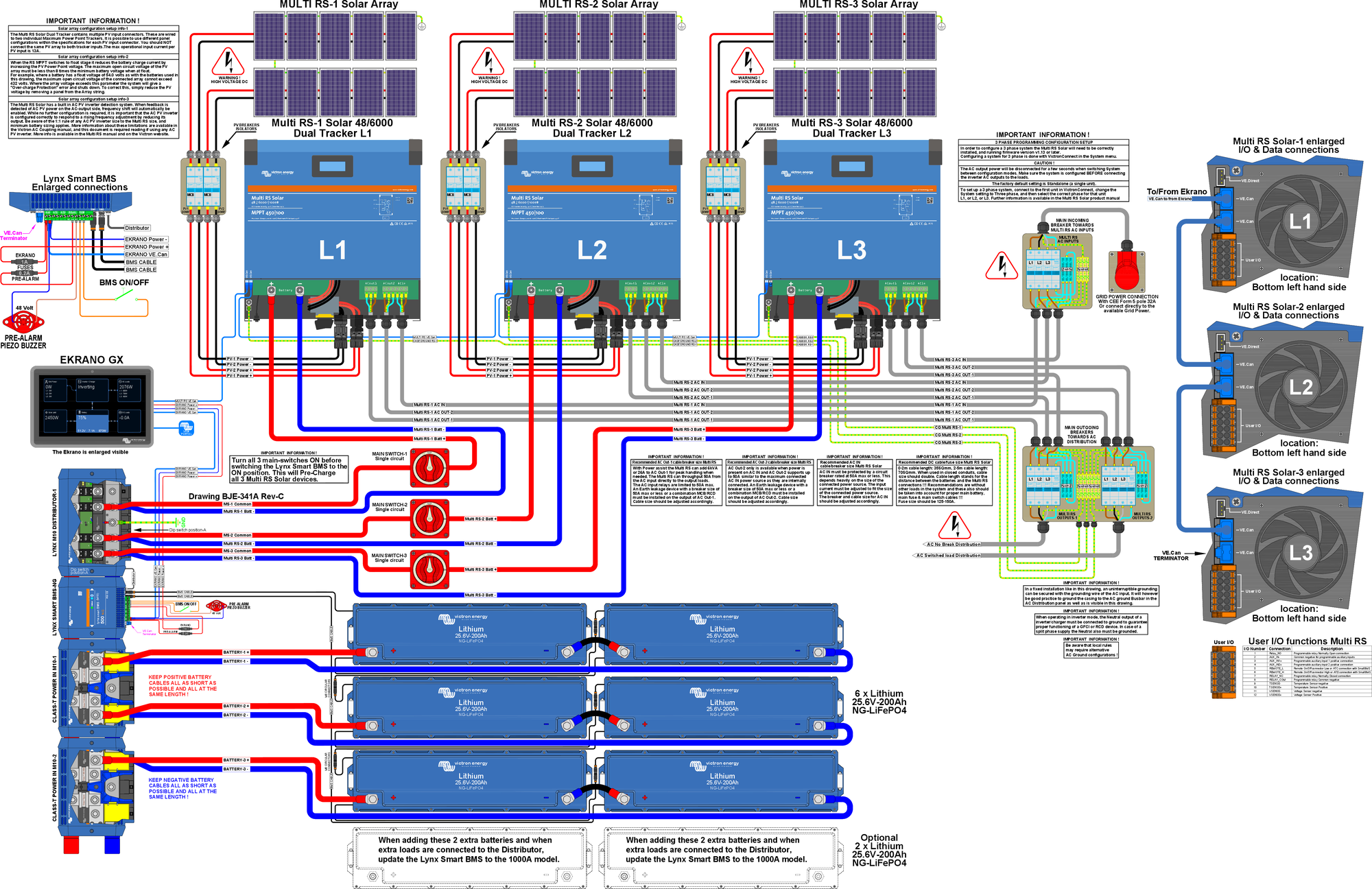

9.1. Appendice A: Panoramica dei collegamenti

Figura 2. Parte frontale Multi RS Solar

Figura 3. Parte inferiore Multi RS Solar

Figura 4. Utente I/O

Il Connettore Utente I/O è ubicato sul fondo del lato sinistro della zona connessioni: lo schema mostra 3 prospettive. Lato Sinistro - Parte Superiore - Lato Destro

Tabella 3. Funzioni Utente I/O - Vedere la sezione Installazione per ulteriori dettagli

Numero	Collegamento	Descrizione
1	Relay_NO	Connessione relè programmabile Normalmente Aperto
2	AUX_IN -	Negativo comune per entrate ausiliarie programmabili
3	AUX_IN1+	Connessione positivo ingresso ausiliare programmabile 1
4	AUX_IN2+	Connessione positivo ingresso ausiliare programmabile 2
5	REMOTE_L	Connettore on/off remoto Basso
6	REMOTE_H	Connettore on/off remoto Alto
7	RELAY_NC	Connessione relè programmabile Normalmente Chiuso
8	RELAY_COM	Negativo comune relè programmabile
9	TSENSE -	Negativo sensore di temperatura
10	TSENSE +	Positivo sensore di temperatura
11	VSENSE -	Negativo sensore tensione
12	VSENSE +	Positivo sensore tensione
