2. Skrócona instrukcja obsługi
Serię Smart IP43 Charger zaprojektowano z myślą o trwałym montażu za pomocą uchwytów kołnierzy montażowych zintegrowanych z radiatorem.
Ładowarkę należy zamontować w bezpiecznym miejscu na niepalnym podłożu, zapewniając co najmniej 10 cm wolnej przestrzeni wokół ładowarki i dobry naturalny przepływ powietrza/wentylację. Nie instaluj, nie umieszczaj/nie używaj ładowarki na akumulatorze, bezpośrednio nad akumulatorem ani w szczelnej komorze z akumulatorem.
Smart IP43 Charger zamontuj pionowo w taki sposób, by zaciski były skierowane ku dołowi; przykręć odpowiednimi śrubami z łbem stożkowym/kołnierzowym wpuszczonymi przez otwory montażowe/szczeliny.

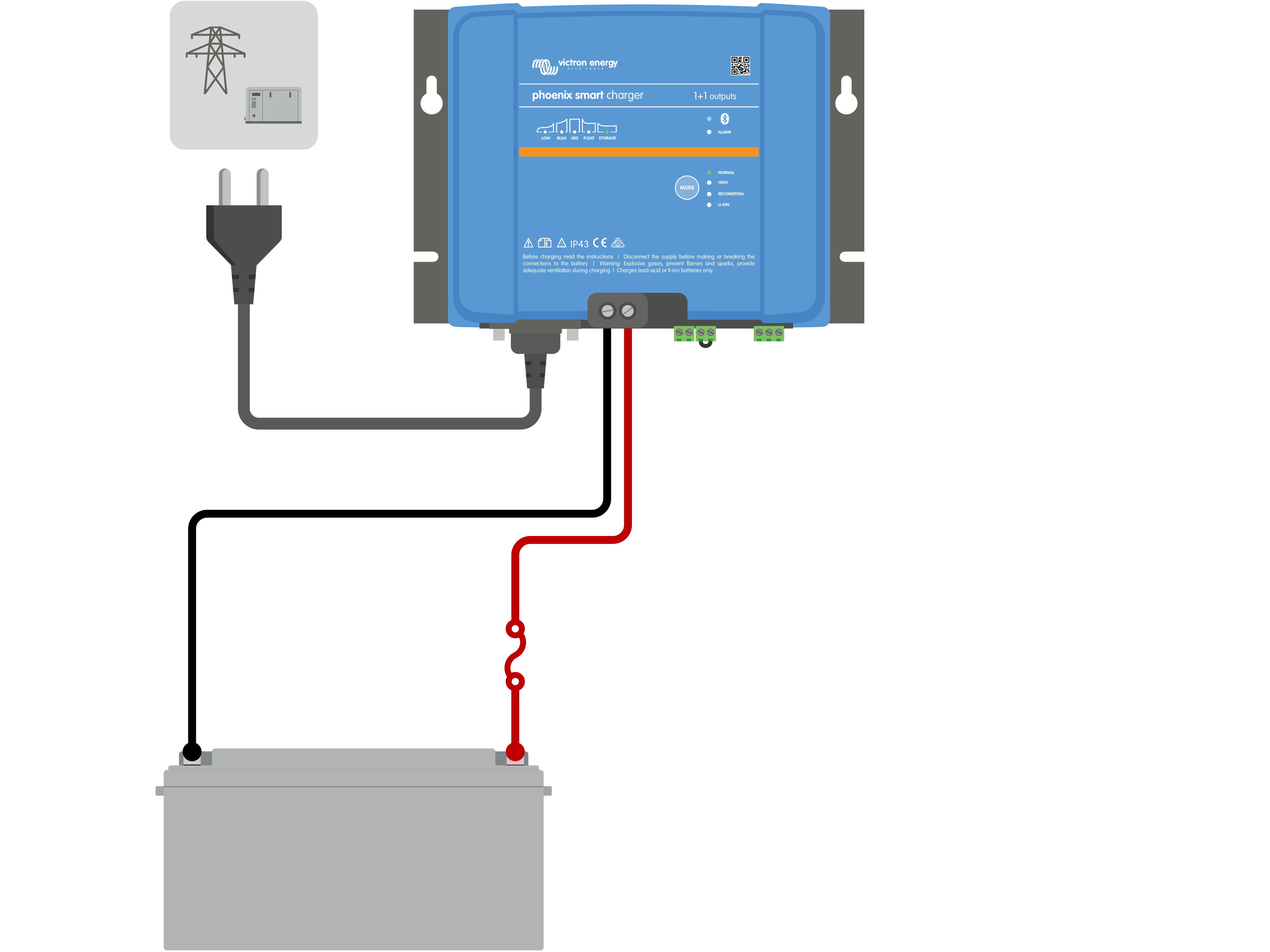

Odpowiednimi przewodami zasilania prądem stałym połącz zaciski BATTERY urządzenia Smart IP43 Chargers (śruby zacisków należy dokręcić z momentem 2,4 Nm) z akumulatorem lub magistralą rozdzielczą instalacji prądu stałego; w chwili podłączenia zasilania prądem stałym wszystkie diody LED na krótko się zaświecą.
Istnieją szczegółowe instrukcje dotyczące podłączania przewodów do ładowania akumulatora zainstalowanego w pojeździe; więcej informacji podano w rozdziale „Instalacja > Okablowanie”.
Podłącz kabel zasilający prądu przemiennego do gniazdka zasilania sieciowego. Po podłączeniu ładowarki do zasilania zaświecą się na krótko wszystkie diody LED, po czym świecić się będzie dioda LED sygnalizująca status ładowania.
Skonfiguruj ustawienia ładowarki zgodnie z typem i pojemnością akumulatora.
Konfiguracja przy użyciu ładowarki:
Wybierz najbardziej odpowiedni tryb z wbudowanych ustawień ładowania (normalny, normalny + regeneracja, wysoki, wysoki + regeneracja lub litowo-jonowy), naciskając krótko przycisk MODE na ładowarce, aby przełączać się między poszczególnymi opcjami; dioda LED obok aktualnie wybranego trybu ładowania ( NORMAL / HIGH / LI-ION) zaświeci się, podobnie jak dioda LED RECONDITION, jeśli etap regeneracji jest włączony.
Upewnij się, że etap regeneracji jest włączony tylko wtedy, gdy jest to wymagane, ponieważ niepotrzebne lub nadmierne użycie skróci żywotność baterii.
W razie potrzeby należy włączyć tryb niskoprądowy (prąd ładowania ograniczony do 50 % maksymalnego znamionowego prądu ładowania). Aby włączyć (lub wyłączyć) tryb niskoprądowy, należy nacisnąć i przytrzymać przycisk MODE przez 3 sekundy, po włączeniu dioda LED LOW zacznie migać.
Konfiguracja przy użyciu Bluetooth:
Za pomocą urządzenia z technologią Bluetooth (np. Telefonu komórkowego lub tabletu), otwórz aplikację VictronConnect i wyszukaj Smart IP43 Charger na stronie LOCAL, po czym aktywuj połączenie z urządzeniem (domyślny kod PIN Bluetooth to 000000).
Wybierz ikonę „Ustawienia” (koło zębate w prawym górnym rogu), aby przejść do strony „Ustawienia”.
Wybierz „Ustawienia baterii”, aby uzyskać dostęp do menu „Ustawienia baterii”.
Z rozwijanego menu „Battery preset”, wybierz „Built-in preset” lub „Select preset”, w przypadku specjalistycznych typów akumulatora.
Wybierz najbardziej odpowiedni tryb z wbudowanych ustawień ładowania (normalny, normalny + regeneracja, wysoki, wysoki + regeneracja lub litowo-jonowy) w menu „Wbudowane ustawienia predefiniowane", a następnie wybierz "OK"; dioda LED obok aktualnie wybranego trybu ładowania (NORMAL / HIGH / LI-ION) zaświeci się, podobnie jak dioda LED RECONDITION, jeśli etap regeneracji jest włączony.
Upewnij się, że etap regeneracji jest włączony tylko wtedy, gdy jest to wymagane, ponieważ niepotrzebne lub nadmierne użycie skróci żywotność baterii.
W razie potrzeby włącz tryb niskoprądowy (prąd ładowania ograniczony do 50 % maksymalnego znamionowego prądu ładowania) lub tryb prądu minimalnego (prąd ładowania ograniczony do 25 % maksymalnego znamionowego prądu ładowania); chcąc włączyć (lub wyłączyć) tryb niskoprądowy lub tryb prądu minimalnego wybierz odpowiednią opcję z menu „Maksymalny prąd ładowania”.
Ładowarka automatycznie zapisze wybrany tryb ładowania i przywoła go podczas kolejnych cykli ładowania (nawet po odłączeniu od zasilania).
Włączenie diody ABS oznacza, że ładowarka przeszła do etapu ładowania absorpcyjnego (etap ładowania stałoprądowego dobiegł końca); akumulator będzie naładowany w około 80 % (lub >95 % w przypadku akumulatorów litowo-jonowych), i w razie potrzeby można go ponownie użyć.
Włączenie się diody FLOAT oznacza, że ładowarka przeszła do etapu ładowania konserwacyjnego (etap ładowania absorpcyjnego dobiegł końca); akumulator będzie całkowicie naładowany (100 %) i gotowy do oddania do użytku.
Włączenie się diody STORAGE informuje, że ładowarka przeszła do trybu magazynowania (etap ładowania konserwacyjnego dobiegł końca); celem utrzymania pełnego ładunku akumulatora ten tryb ładowania można utrzymać przez dłuższy czas.
Aby zatrzymać ładowanie, należy odłączyć zasilanie od kabla zasilającego prądu zmiennego.
