3. Instalación
3.1. Cableado CA
Tenga en cuenta lo siguiente cuando esté haciendo la instalación:
No se permite el uso de pinzas amperimétricas en cables desnudos.
Puesto que los transformadores de corriente son bastantes delicados, debe seguirse el siguiente procedimiento al instalarlos:

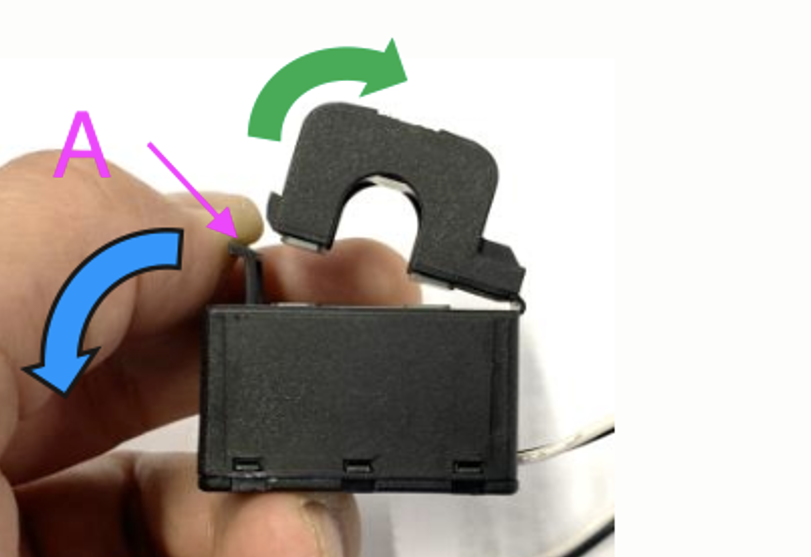

En primer lugar, abra la Sección A. Tenga cuidado de no retorcer el cabezal.
La parte superior del producto se levantará de forma natural.
Sujétela con la mano.
Asegúrese de que los transformadores de corriente están conectados al cable de fase y al terminal de entrada correctos. Los transformadores tienen una marca que indica el puerto de entrada al que corresponden. Los dispositivos se han calibrado en la fábrica y la precisión se reducirá si los transformadores de corriente no se ponen en la entrada correcta.
Hay una flecha en el transformador de corriente marcada como L ← K. Asegúrese de que la flecha apunta a las cargas.
Asegúrese de conectar los cables correctos a los terminales de tensión. El dispositivo podría dañarse si se conectan dos cables de fase a la entrada del neutro y L1.
Para aislar el contador de energía de la corriente para realizar reparaciones o tareas de mantenimiento, se necesita un interruptor o un disyuntor de dos polos (L1 + N). Además, se necesita un fusible (500 mA) en el conductor neutro. Esto puede omitirse si el valor nominal del fusible del disyuntor es 500 mA.
Prolongación de los cables de los transformadores de corriente de núcleo partido
Los cables de los transformadores de corriente pueden alargarse si es necesario, pero tenga en cuenta que esto aumentará ligeramente el ruido de medición.
En general: Cuanto más largos sean los cables, mayor será el ruido de fondo. Sin embargo, si se duplica la longitud, el error adicional sigue siendo bajo (casi 0 A).
Para minimizar el ruido inducido, se recomienda retorcer los cables como los suministrados con el aparato.
Nota
Si un transformador de núcleo partido resultase dañado, puede pedir uno de repuesto a su distribuidor de Victron o a través de este enlace Tenga en cuenta que si se sustituye el transformador de corriente el dispositivo ya no estará calibrado.
3.2. Diagramas de cableado CA
Ejemplos generales de cableado CA
 Cableado de VM-3P75CT trifásico usado como contador de red |  Cableado de VM-3P75CT monofásico usado como un contador de red |  Cableado de VM-3P75CT de fase dividida usado como contador de red |
Ejemplos de cableado CA específicos en función de la aplicación y de la función
Cableado de VM-3P75CT trifásico - Función configurada como medidor de cargas CA
Cableado de VM-3P75CT trifásico - Función configurada como medidor de un inversor FV (o un generador)
3.3. Cableado de VE.Can y Ethernet
El VM-3P75CT puede conectarse al dispositivo GX mediante VE.Can o Ethernet.
Supongamos que hay una red local con una conexión Ethernet (mediante un router) a la que se conecta el dispositivo GX mediante Ethernet o WiFi. En ese caso, conectar el contador de energía a la misma red a través de Ethernet es razonable.
También puede conectar el contador de energía directamente al dispositivo GX mediante sus conectores VE.Can. Asegúrese de que la red VE.Can está correctamente terminada en ambos extremos con los terminadores VE.Can proporcionados.
Para las dos aplicaciones, use un cable Ethernet de buena calidad como el cable RJ45 UTP de Victron, que puede comprar en distintas longitudes a su distribuidor de Victron.

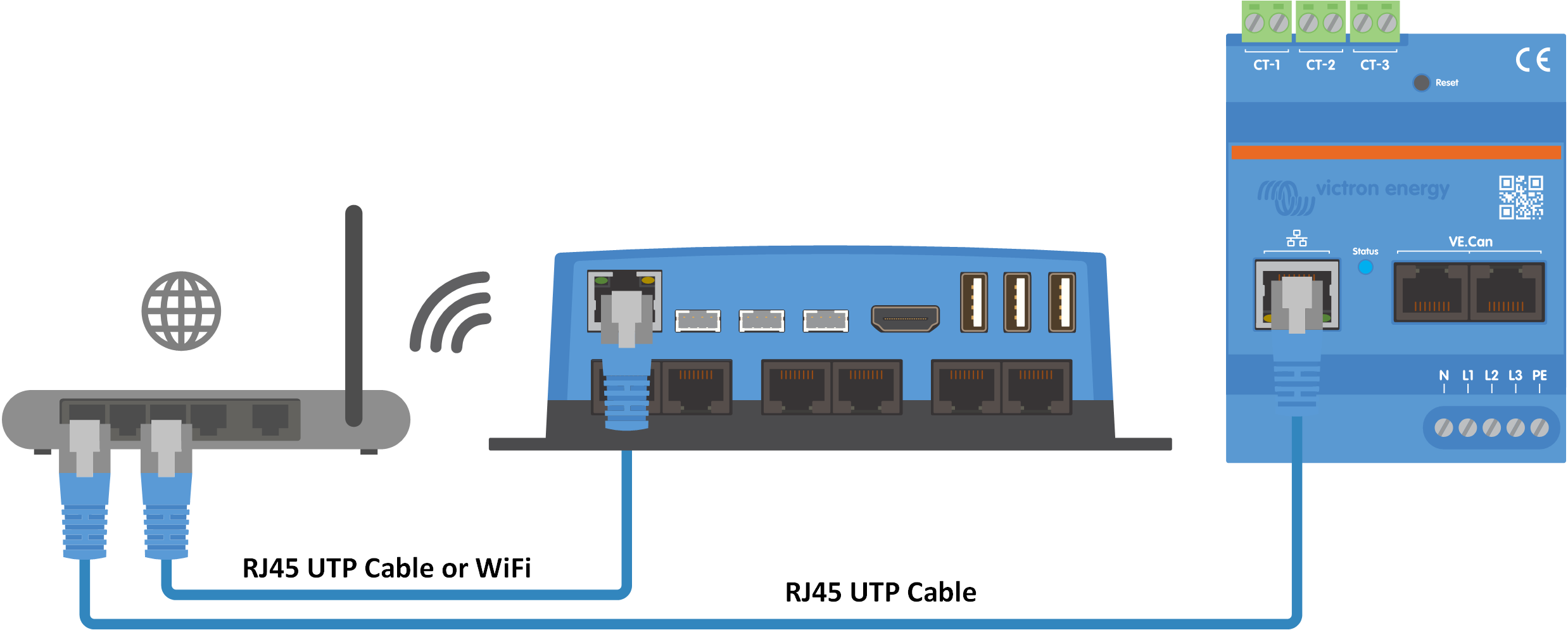

El VM-3P75CT conectado al dispositivo GX mediante Ethernet

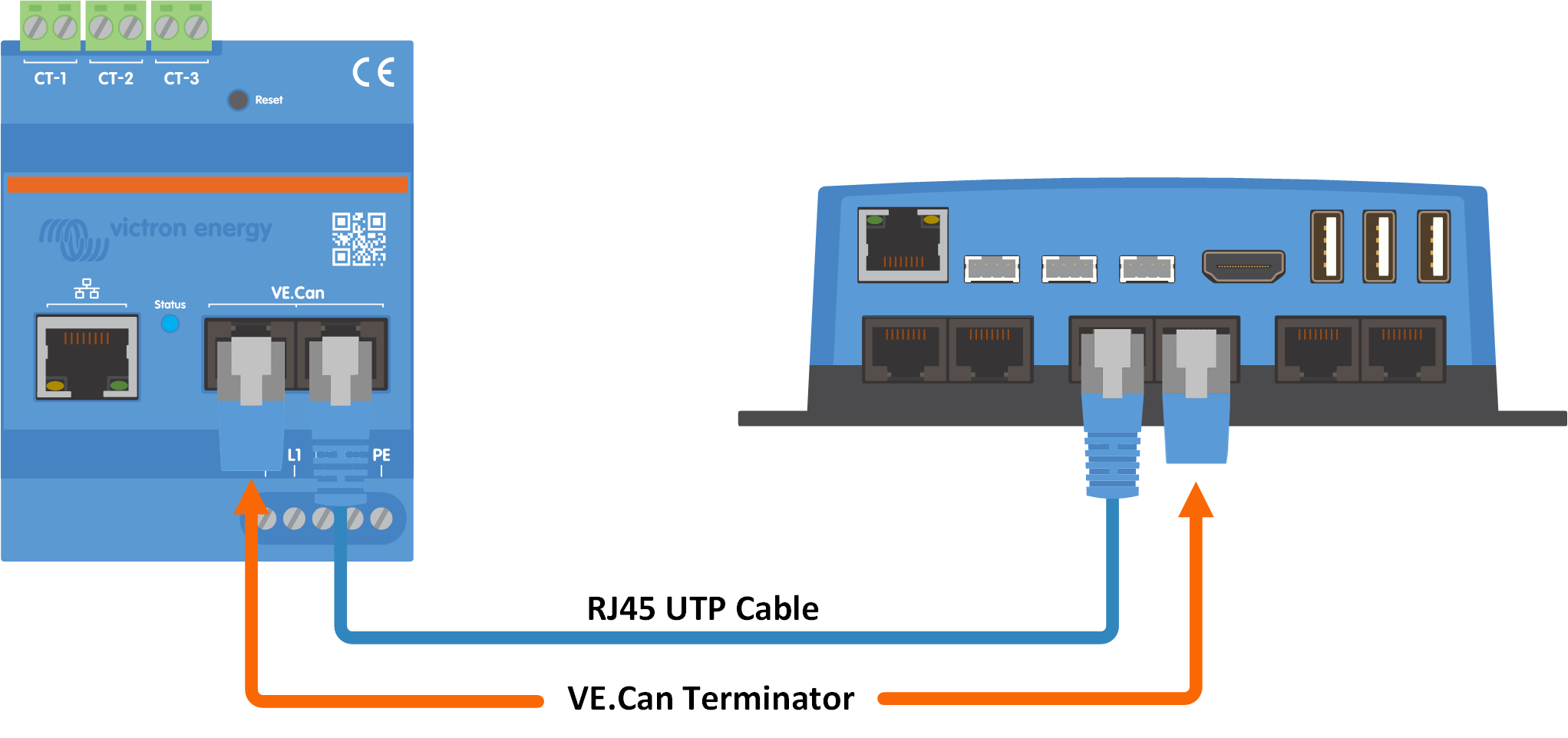

El VM-3P75CT conectado al dispositivo GX mediante VE.Can
