Manual del VM-3P75CT Energy Meter de Victron

ENTRADAS DE TENSIÓN

Conexión de tensión

Directa

Tensión nominal L-N

85 a 265 VCA

Tensión nominal L-L

150 a 460 VCA

Frecuencia

50/60 Hz

ENTRADAS DE CORRIENTE

Conexión de corriente

Mediante transformadores de corriente (incluido - longitud de cable 640 mm)

Corriente nominal

75 A

COMUNICACIÓN

Puerto de comunicación VE.Can

Dos conectores RJ45 (terminadores VE.Can incluidos)

Puerto de comunicación Ethernet

Un conector RJ45, Modbus UDP

Velocidad de actualización

100 ms

ALIMENTACIÓN ELÉCTRICA

Tipo

Autoalimentación mediante L1-N

Interruptor o disyuntor

Necesario como medio de dispositivo de desconexión - no incluido

Fusible externo ^[1]

Necesario en el conductor neutro - 500 mA, no incluido

Consumo

1,45 W / 3,1 VA

Frecuencia

50/60 Hz

CARCASA

Material y color

Policarbonato, azul (RAL5012)

Conexión de tensión

Terminales de tornillo de 0,25 - 1,5 mm² (24 - 16 AWG)

Conexión del transformador de corriente

Terminales de tornillo enchufables (incluidos)

Grado de protección

IP20

Peso

370 g (incluido el embalaje)

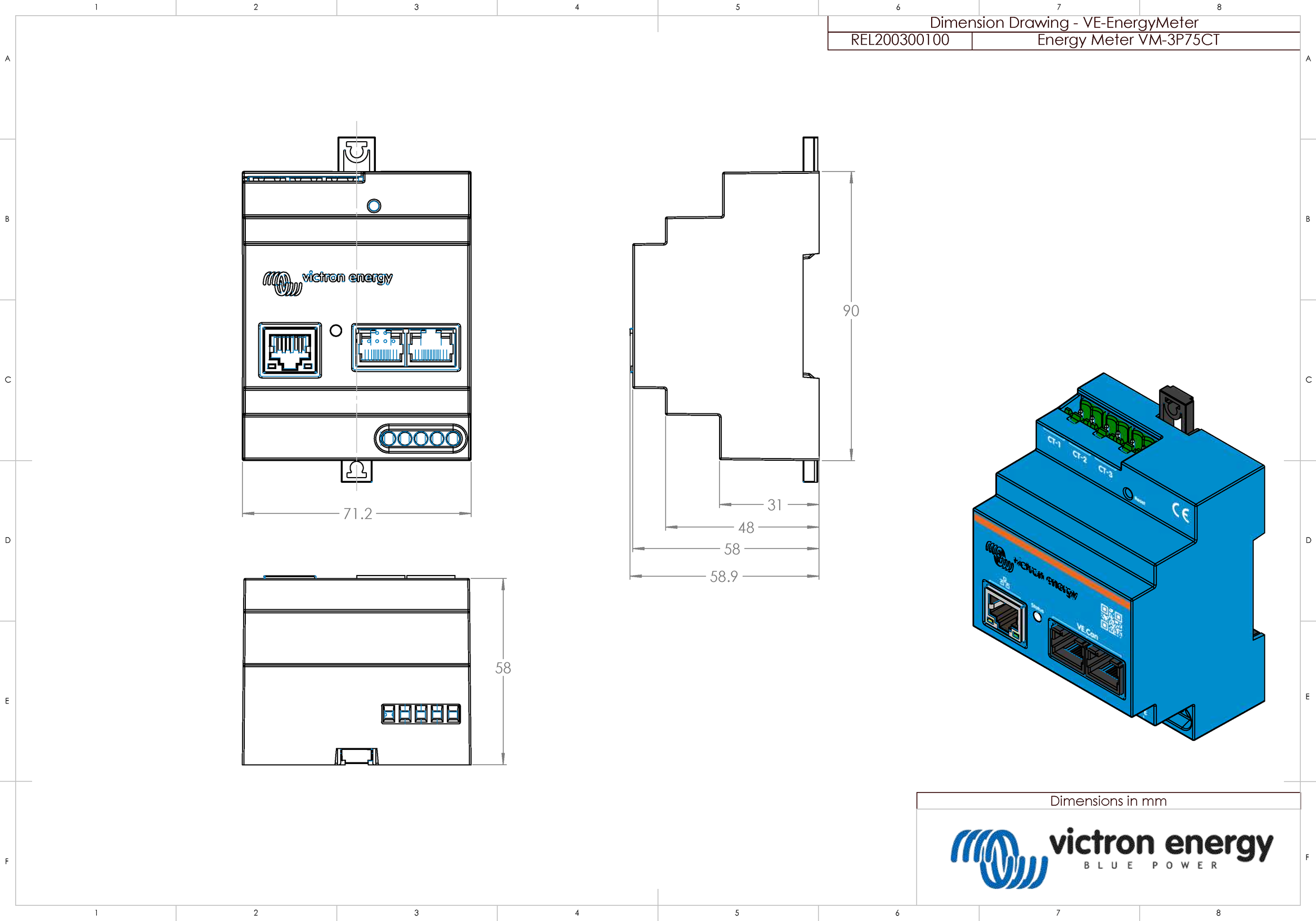

Dimensiones

90 x 71 x 59 mm (3,5 x 2,8 x 2,3 in)

MEDIO AMBIENTE

Uso en interiores/exteriores

Sólo interiores

Temperatura de trabajo

De -10 a +55 °C

Temperatura de almacenamiento

De -20 a +70 °C

Humedad relativa

< 90 % sin condensación

Altitud

2000 m (6562 ft)

Fluctuaciones de tensión de la alimentación de la red

± 0,1 Un (tensión nominal)

Categoría de sobretensión

Cat. III

Grado de contaminación

2

NORMATIVA

Seguridad

EN-IEC 61010-1

^[1] Se puede omitir si se usa un disyuntor con un fusible de 500 mA nominales como dispositivo de aislamiento.
