3. Instalação

Nesta secção:

3.1. Cablagem CA

Tenha em conta o seguinte ao instalar:

  • Não é permitido utilizar os grampos de corrente nos fios descarnados.

  • Como os transformadores de corrente são bastante delicados, deve respeitar o seguinte procedimento quando proceder à sua instalação:

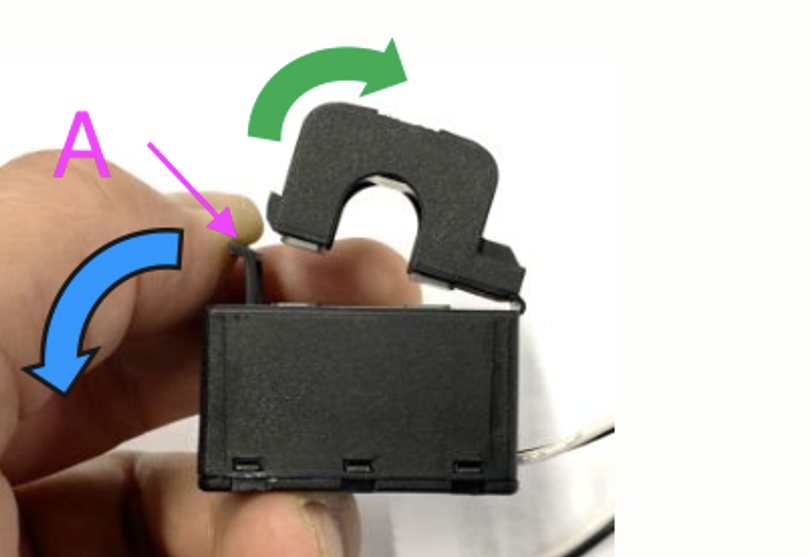

    1. Primeiro, abra a Secção A. Tenha cuidado para não deformar a cabeça.

      A parte da cabeça do produto irá levantar-se naturalmente.

    2. Prenda a parte da cabeça com a mão.

    3. Certifique-se de que os transformadores de corrente estão ligados ao fio de fase e ao terminal de entrada corretos. Os transformadores são marcados com um indicador que mostra a porta de entrada à qual pertencem. Os dispositivos são calibrados na fábrica e a precisão irá diminuir se os transformadores de corrente não forem compatíveis com a entrada correta.

    4. Existe uma seta impressa no TC com o rótulo L ← K. Certifique-se de que a seta aponta para as cargas.

      VM-3P75CT_CT_Directions.svg

    5. Certifique-se de que os fios corretos estão ligados aos terminais de tensão. O dispositivo pode ficar danificado se os fios de duas fases forem ligados à entrada neutra e a L1.

    6. Para isolar o medidor da energia para a assistência técnica ou a manutenção, precisa de um interruptor ou um disjuntor bipolar (L1 e N). Além disso, é necessário um fusível (500 mA) no condutor neutro. Este pode ser omitido se a classificação do fusível do disjuntor for 500 mA.

Extensão dos fios dos transformadores de corrente de núcleo dividido

Os fios dos transformadores de corrente podem ser prolongados, se necessário, mas note-se que isso aumentará ligeiramente o ruído de medição.

Geral: Quanto mais compridos forem os cabos, maior será o ruído de fundo. No entanto, se o comprimento for duplicado, o erro adicional continua a ser baixo (quase 0 A).

Para minimizar o ruído induzido, recomenda-se que os cabos sejam torcidos como os cabos fornecidos com o dispositivo.

Nota

Se um transformador de núcleo dividido ficar danificado, pode encomendar um sobresselente ao seu distribuidor Victron ou através deste link. Tenha em atenção que o dispositivo irá perder a calibragem se substituir o transformador de corrente.

3.2. Esquemas de ligações elétricas CA

Exemplos gerais de ligações elétricas CA

VM-3P75CT_3P_Wiring.svg

Ligações elétricas para VM-3P75CT trifásico em utilização como medidor da rede elétrica

VM-3P75CT_1P_Wiring.svg

Ligações elétricas para VM-3P75CT monofásico em utilização como medidor da rede elétrica

VM-3P75CT_IT_Mains_System_Wiring.svg

Ligações elétricas para VM-3P75CT trifásico em sistema TI

Exemplos específicos das ligações elétricas CA, segundo a aplicação e a função

VM-3P75CT_3P_Wiring_Inverter.svg

Ligações elétricas para VM-3P75CT trifásico - Função definida para medir as cargas CA

VM-3P75CT_3P_PV_Inverter.svg

Ligações elétricas para VM-3P75CT trifásico - A função é definida para medir um inversor PV (ou gerador)

3.3. Ligações de Ethernet e VE.Can

O VM-3P75CT pode ser ligado ao dispositivo GX através da VE.Can ou de Ethernet.

Suponhamos que existe uma rede local com uma ligação Ethernet (através de um router) à qual o dispositivo GX está ligado através de Ethernet ou Wi-Fi. Neste caso, ligar o medidor de energia à mesma rede através de Ethernet é razoável.

Em alternativa, pode ligar o medidor de energia diretamente ao dispositivo GX através dos conectores VE.Can. Certifique-se de que a rede VE.Can está devidamente terminada em ambas as extremidades com os terminais VE.Can fornecidos.

Em ambas as aplicações, utilize um cabo Ethernet de qualidade, como o cabo UTP Victron RJ45 que também pode ser adquirido no seu distribuidor Victron em diferentes comprimentos.


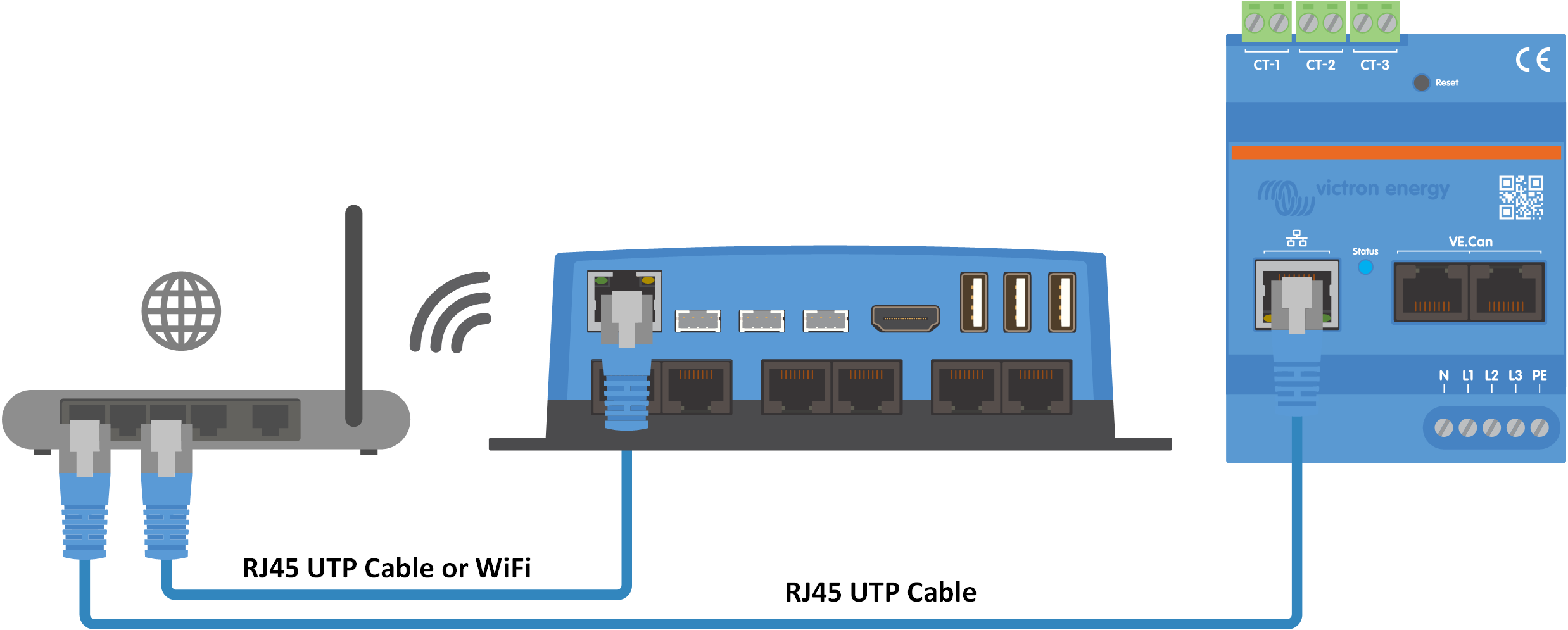

O VM-3P75CT ligado ao dispositivo GX através de Ethernet

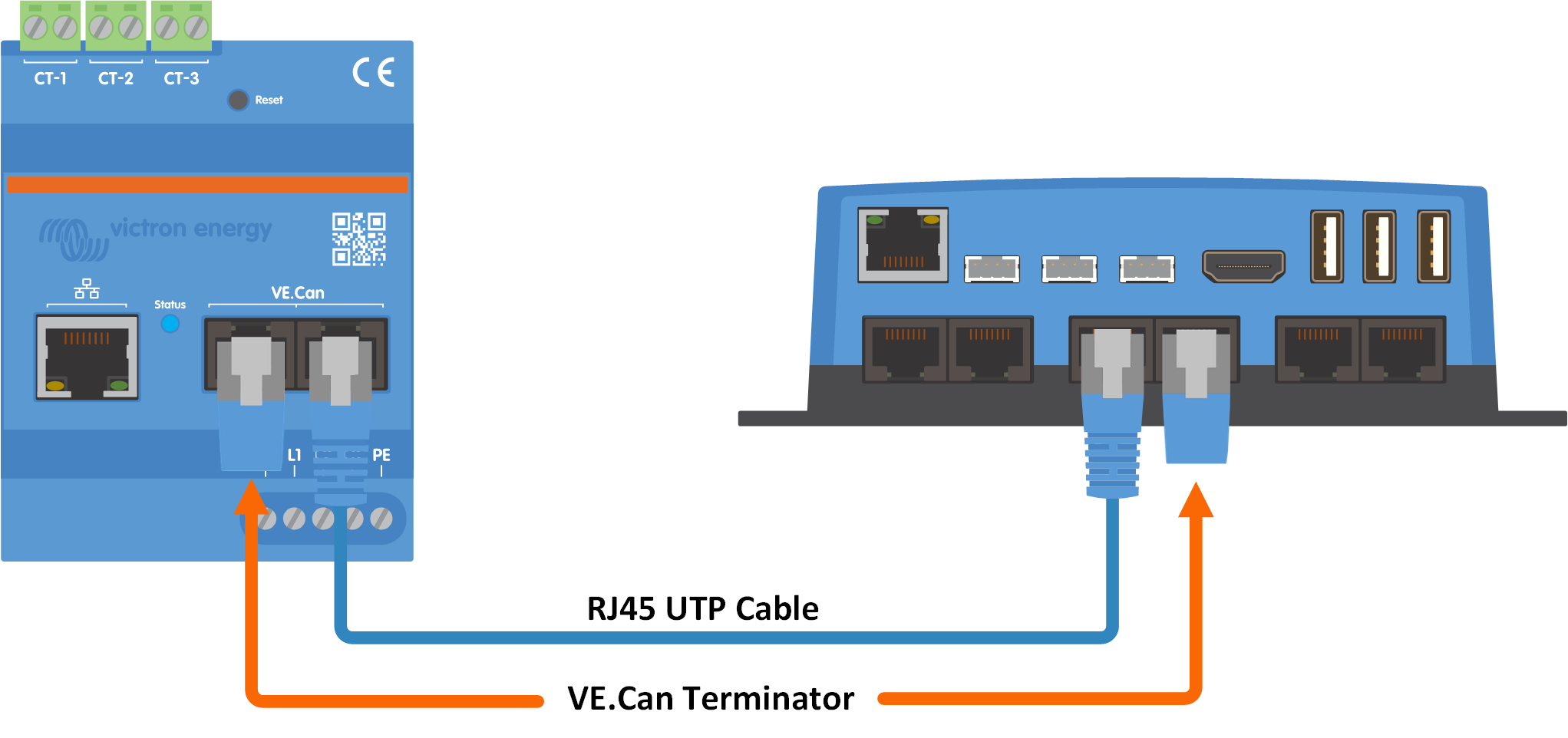

O VM-3P75CT ligado ao dispositivo GX através de VE.Can
