Victron VM-3P75CT Energy Meter Kılavuzu

3. Kurulum

Bu bölümde:

3.1. AC kablo bağlantısı

Kurulum esnasında şunları not edin:

  • Akım kelepçelerinin çıplak kablolar üzerinde kullanılmasına izin verilmez.

  • Akım transformatörleri oldukça hassas olduğundan, bunlar monte edilirken aşağıdaki prosedür izlenmelidir:

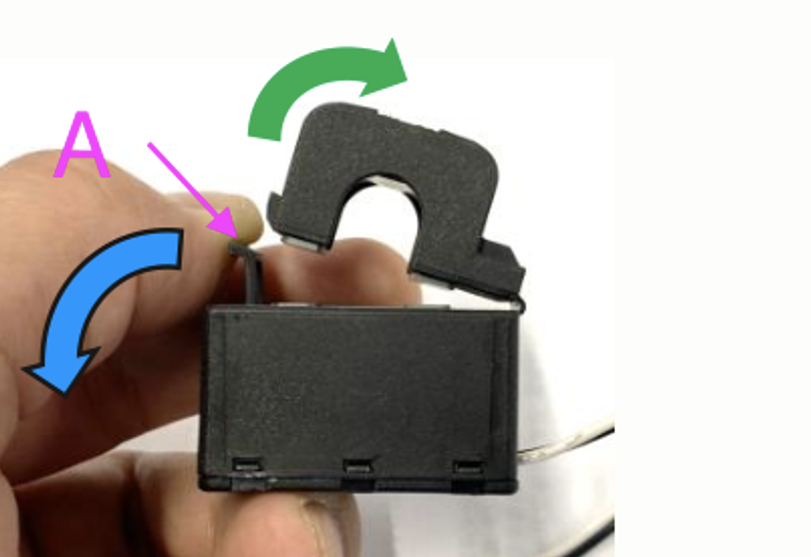

    1. İlk olarak, Bölüm A'yı açın. Kafayı bükmemeye dikkat edin.

      Ürünün baş kısmı doğal olarak kalkacaktır.

    2. Baş kısmını elle sıkıştırın.

    3. Akım transformatörlerinin doğru faz kablosuna ve giriş terminaline bağlandığından emin olun. Transformatörler, hangi giriş portuna ait olduklarını gösteren bir gösterge ile işaretlenmiştir. Cihazlar fabrikada kalibre edilir ve akım transformatörleri doğru girişle eşleştirilmezse doğruluk azalır.

    4. CT üzerinde L ← K olarak etiketlenmiş bir ok vardır. Okun yükleri gösterdiğinden emin olun.

      VM-3P75CT_CT_Directions.svg

    5. Gerilim terminallerine doğru kabloların bağlandığından emin olun. Nötr ve L1 girişine iki faz kablosu bağlanırsa cihaz zarar görebilir.

    6. Enerji sayacını servis veya bakım için güçten izole etmek için bir anahtar veya 2 kutuplu bir devre kesici (L1 + N) gereklidir. Ayrıca nötr iletkeninde bir sigorta (500 mA) gereklidir. Devre kesici sigorta değeri 500 mA ise bu atlanabilir.

Bölünmüş çekirdekli akım transformatörlerinin kablolarının uzatılması

Gerekirse akım transformatörlerinin kabloları uzatılabilir ancak bunun ölçüm gürültüsünü biraz artıracağını unutmayın.

Genel olarak: Kablolar ne kadar uzun olursa zemin gürültüsü de o kadar yüksek olur. Bununla birlikte, uzunluk iki katına çıkarılırsa ek hata hala düşüktür (neredeyse 0 A).

Uyarılan gürültüyü en aza indirmek için kabloların cihazla birlikte verilen kablolar gibi bükülmesi önerilir.

Not

Bölünmüş çekirdekli bir transformatör hasar görürse Victron bayinizden veya bu bağlantı üzerinden yenisini sipariş edebilirsiniz. Akım transformatörünün değiştirilmesi durumunda cihazın artık kalibre edilmediğini lütfen unutmayın.

3.2. AC bağlantı şemaları

Genel AC bağlantı örnekleri

VM-3P75CT_3P_Wiring.svg

VM-3P75CT şebeke sayacı olarak kullanıldığında 3 fazlı kablo bağlantısı

VM-3P75CT_1P_Wiring.svg

VM-3P75CT şebeke sayacı olarak kullanıldığında 1 fazlı kablo bağlantısı

VM-3P75CT_IT_Mains_System_Wiring.svg

VM-3P75CT 3 fazlı BT sistemi bağlantısı

Uygulama ve role bağlı olarak belirli AC kablo bağlantısı örnekleri

VM-3P75CT_3P_Wiring_Inverter.svg

VM-3P75CT 3 Fazlı Kablo Bağlantısı - Rol AC yükleri ölçmek için ayarlanmıştır

VM-3P75CT_3P_PV_Inverter.svg

VM-3P75CT 3 Fazlı Kablo Bağlantısı - Rol PV invertörünü (veya Jeneratörü) ölçmek için ayarlanmıştır

3.3. Ethernet ve VE.Can kablo bağlantısı

VM-3P75CT, GX cihazına VE.Can veya Ethernet üzerinden bağlanabilir.

GX cihazının Ethernet veya WiFi üzerinden bağlı olduğu Ethernet bağlantılı (bir yönlendirici üzerinden) bir yerel ağ olduğunu varsayalım. Bu durumda, enerji sayacını Ethernet üzerinden aynı ağa bağlamak mantıklıdır.

Alternatif olarak, enerji sayacını VE.Can konektörleri aracılığıyla doğrudan GX cihazına bağlayabilirsiniz. VE.Can ağının birlikte verilen VE.Can sonlandırıcılarıyla her iki uçta da düzgün şekilde sonlandırıldığından emin olun.

Her iki uygulama için de Victron bayinizden farklı uzunluklarda satın alabileceğiniz Victron RJ45 UTP Kablosu gibi kaliteli bir Ethernet kablosu kullanın.

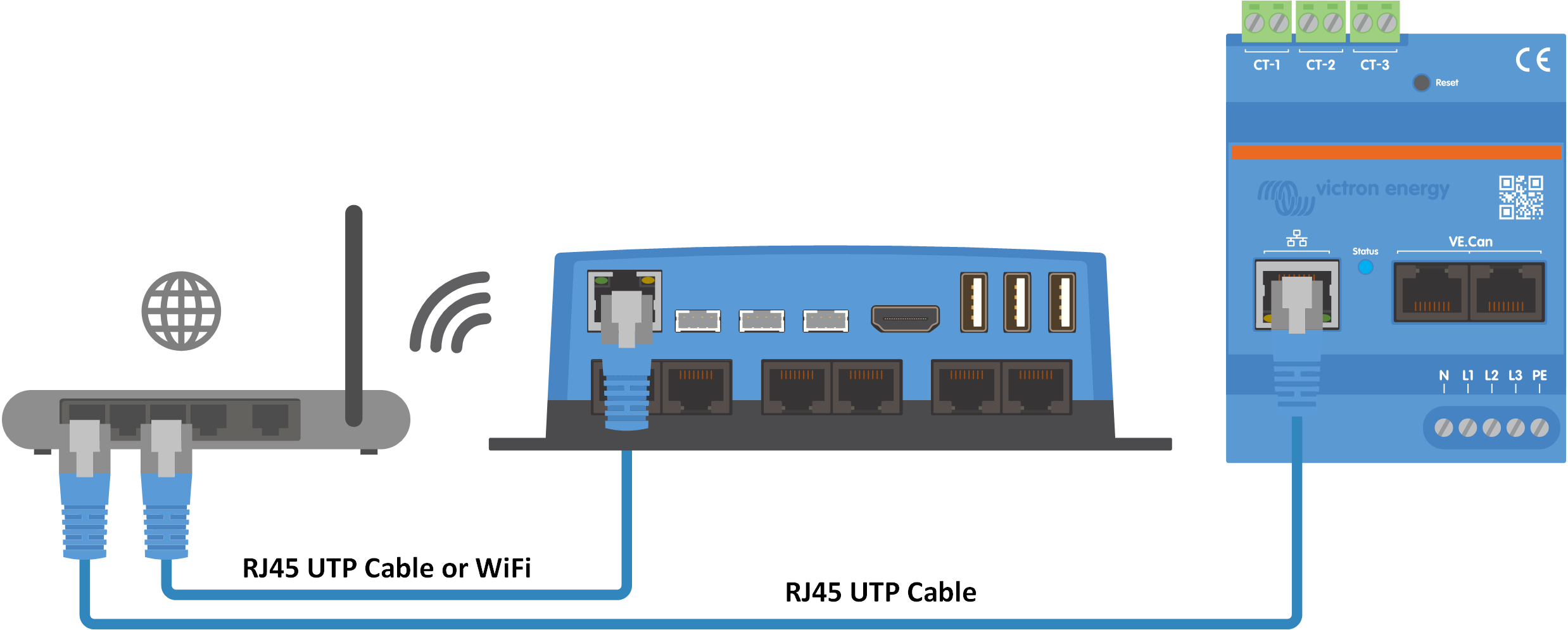

Ethernet üzerinden GX cihazına bağlanan VM-3P75CT

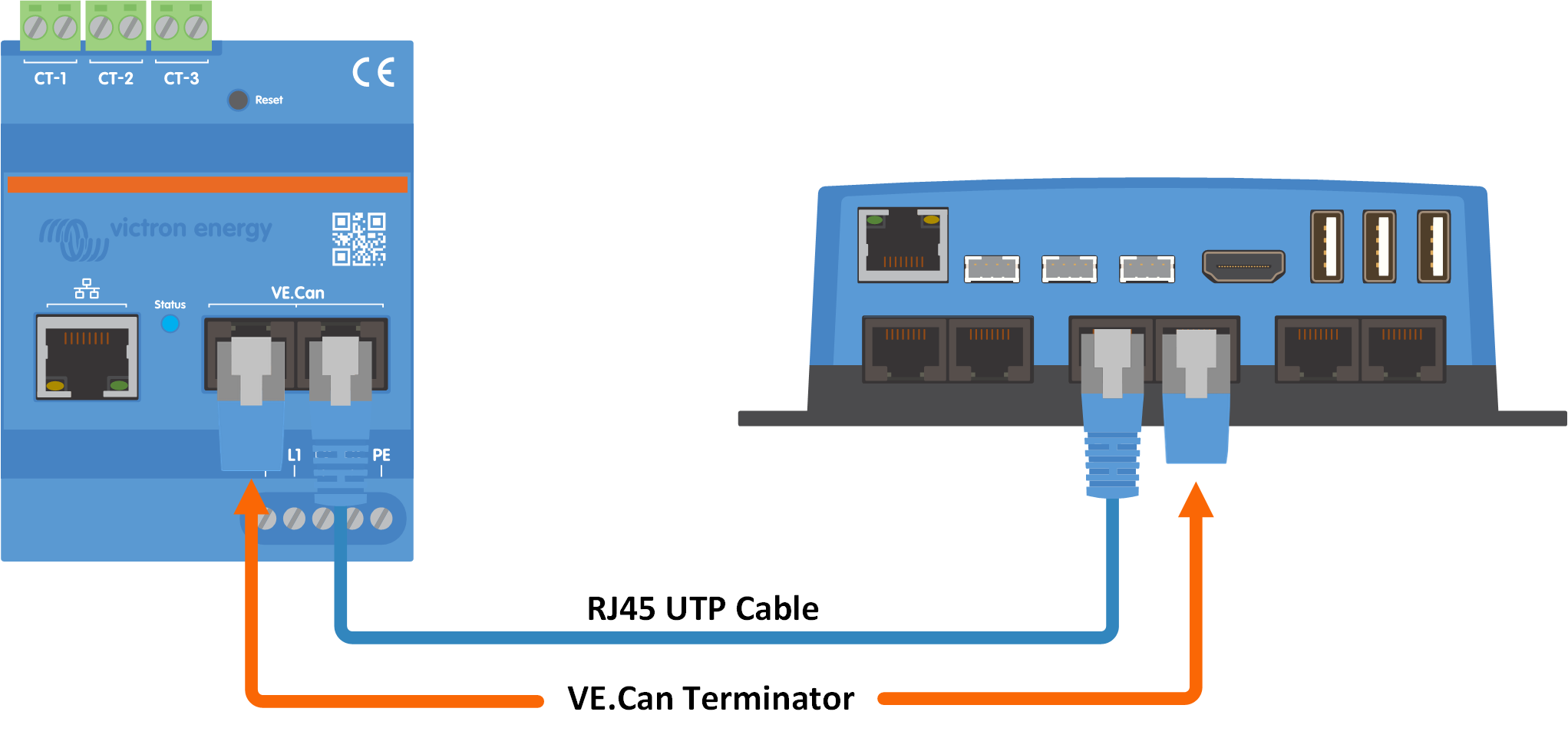

VE.Can üzerinden GX cihazına bağlanan VM-3P75CT
