8. Informação técnica
8.1. Especificações técnicas
VM-3P75CT | REL200300100 |
|---|---|
ENTRADAS DE TENSÃO | |
Ligação de tensão | Direta |
Tensão nominal L-N | De 85 VCA a 265 VCA |
Tensão nominal L-L | De 150 VCA a 460 VCA |
Frequência | 50/60 Hz |
ENTRADAS DE CORRENTE | |
Ligação de corrente | Através de transformadores de corrente (incluído - comprimento do fio 640 mm) |
Corrente nominal | 75 A |
COMUNICAÇÃO | |
Porta de comunicação VE.Can | Dois conectores RJ45 (terminais VE.Can incluídos) |
Porta de comunicação Ethernet | Um conector RJ45, Modbus UDP |
Taxa de atualização | 100 ms |
FONTE DE ALIMENTAÇÃO | |
Tipo | Autoalimentação através da L1-N. |
Interruptor ou disjuntor | Necessário como dispositivo de desligamento - não incluído |
Fusível externo [1] | Necessário no condutor neutro - 500 mA, não incluído |
Consumo | 1,45 W / 3,1 VA |
Frequência | 50/60 Hz |
INVÓLUCRO EXTERIOR | |
Material e cor | Policarbonato, azul (RAL5012) |
Ligação de tensão | Terminais de parafuso 0,25 mm2 - 1,5 mm2 (24 AWG - 16 AWG) |
Ligação de transformador de corrente | Terminais roscados de encaixar (incluídos) |
Categoria de proteção | IP20 |
Peso | 370 g (incluindo embalagem) |
Dimensões | 90 mm x 71 mm x 59 mm (3,5 in x 2,8 in x 2,3 in) |
AMBIENTE | |
Utilização interior/exterior | Apenas interior |
Temperatura de funcionamento | De -10 ºC a 55 ºC |
Temperatura de armazenagem | De -20 ºC a 70 ºC |
Humidade relativa | < 90 % sem condensação |
Altitude | 2000 m (6562 ft) |
Flutuações da tensão da rede de alimentação | ±0,1 Un |
Categoria de sobretensão | Cat. III |
Grau de contaminação | 2 |
NORMAS | |
Segurança | EN-IEC 61010-1 |
[1] Pode ser omitido se for utilizado um disjuntor com uma classificação de fusível de 500 mA como dispositivo de isolamento. | |

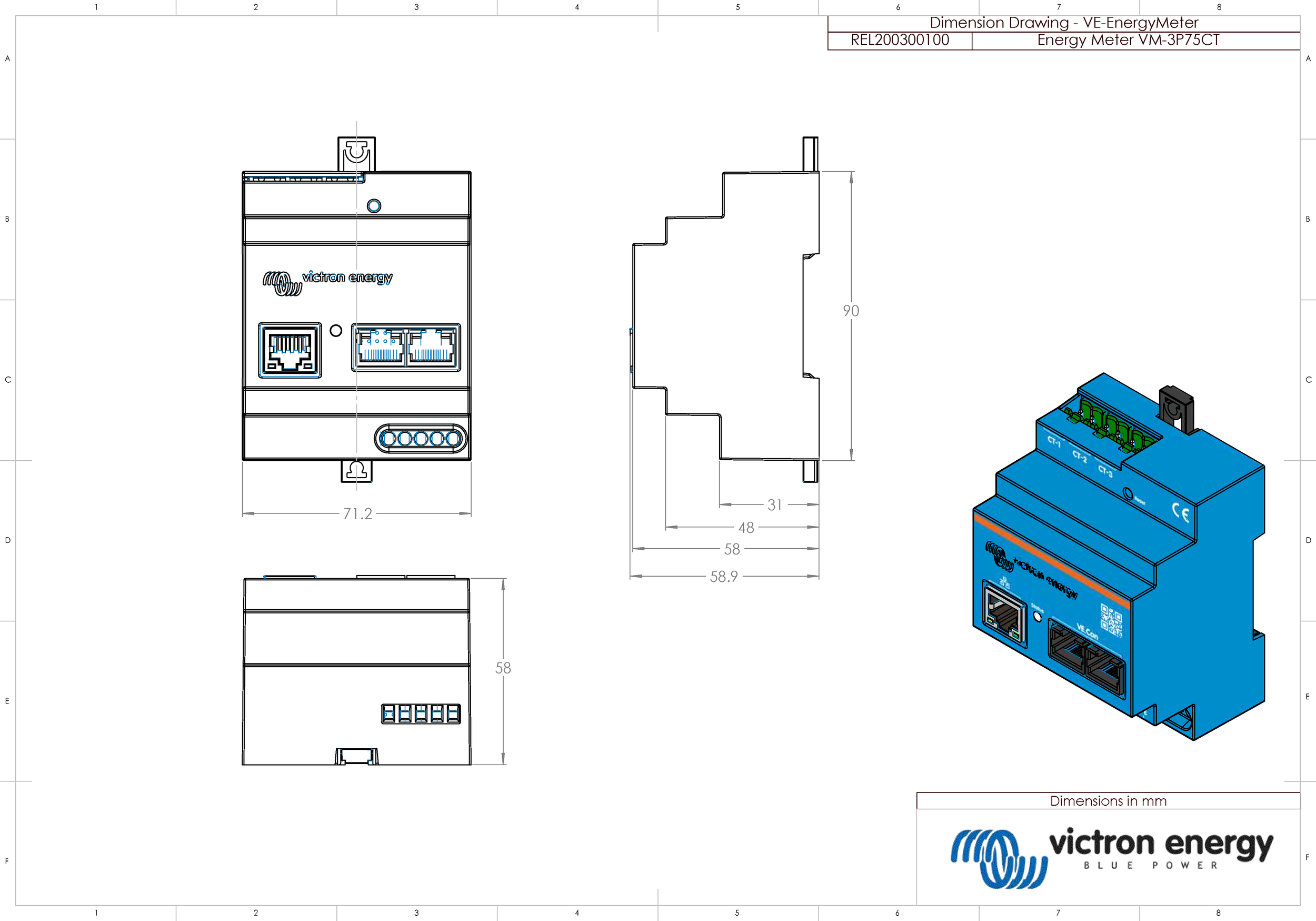

8.2. Dimensão do invólucro
