9. Apéndice

En esta sección:

9.1. Indicadores LED, avisos, alarmas y códigos de error

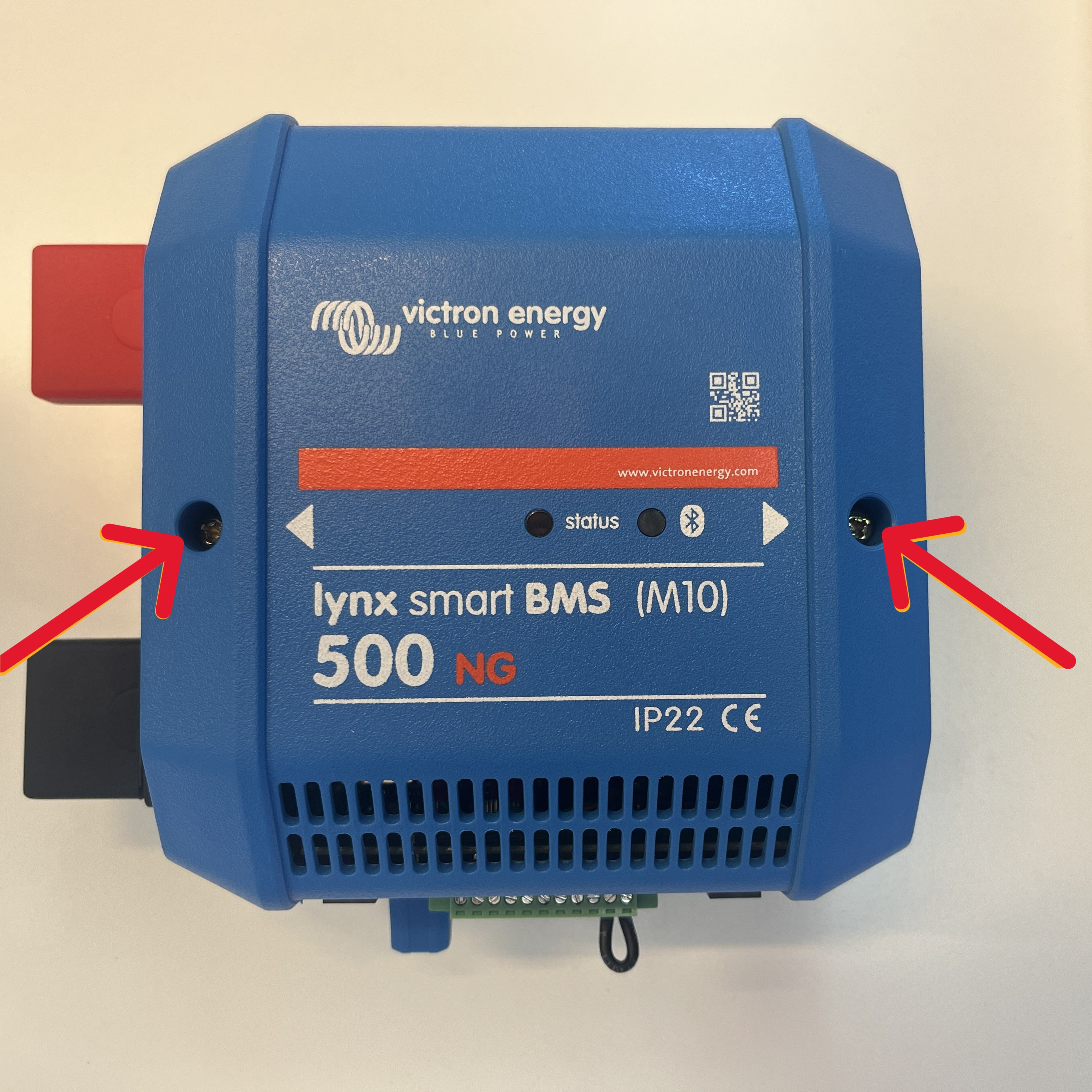

LED

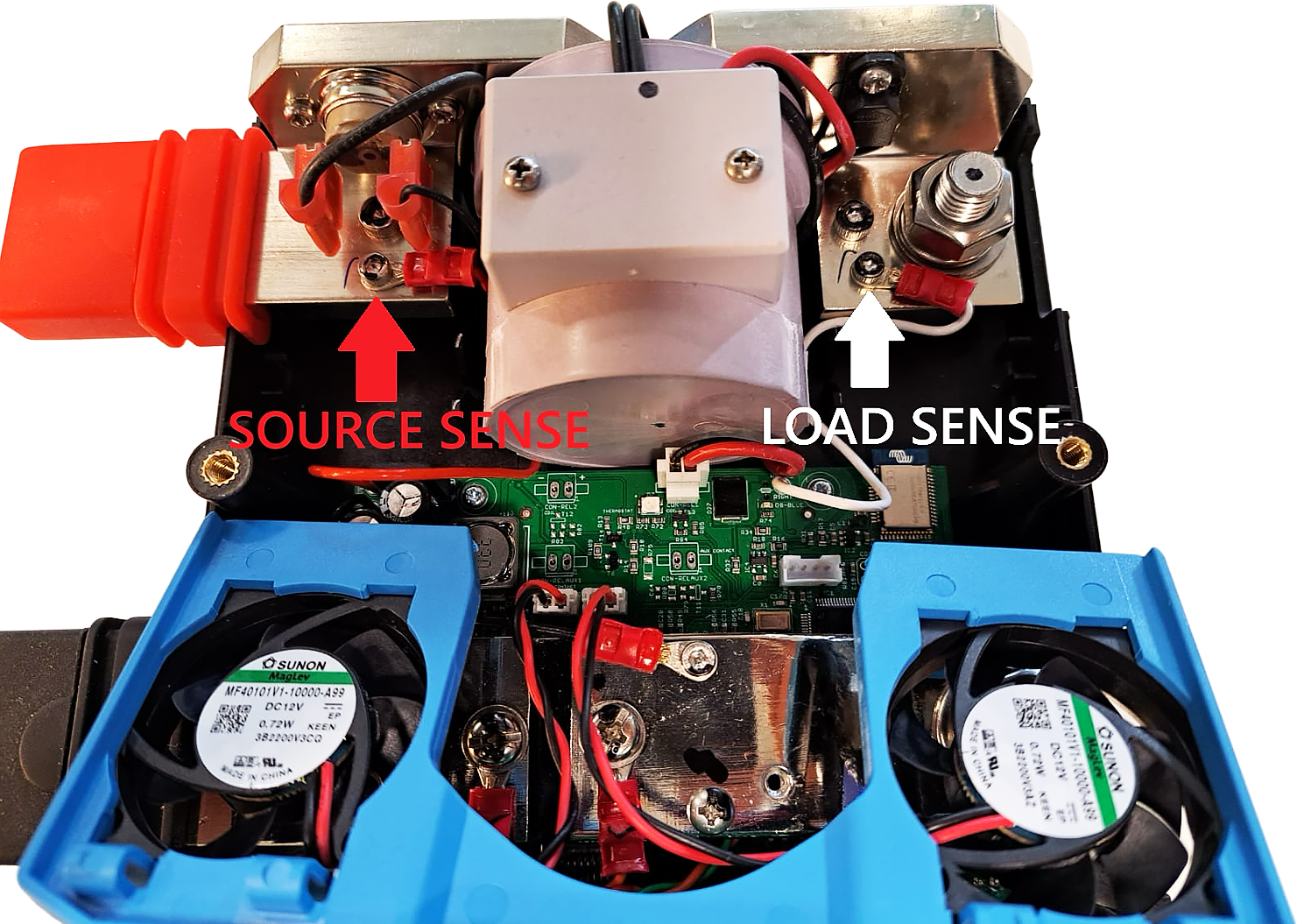

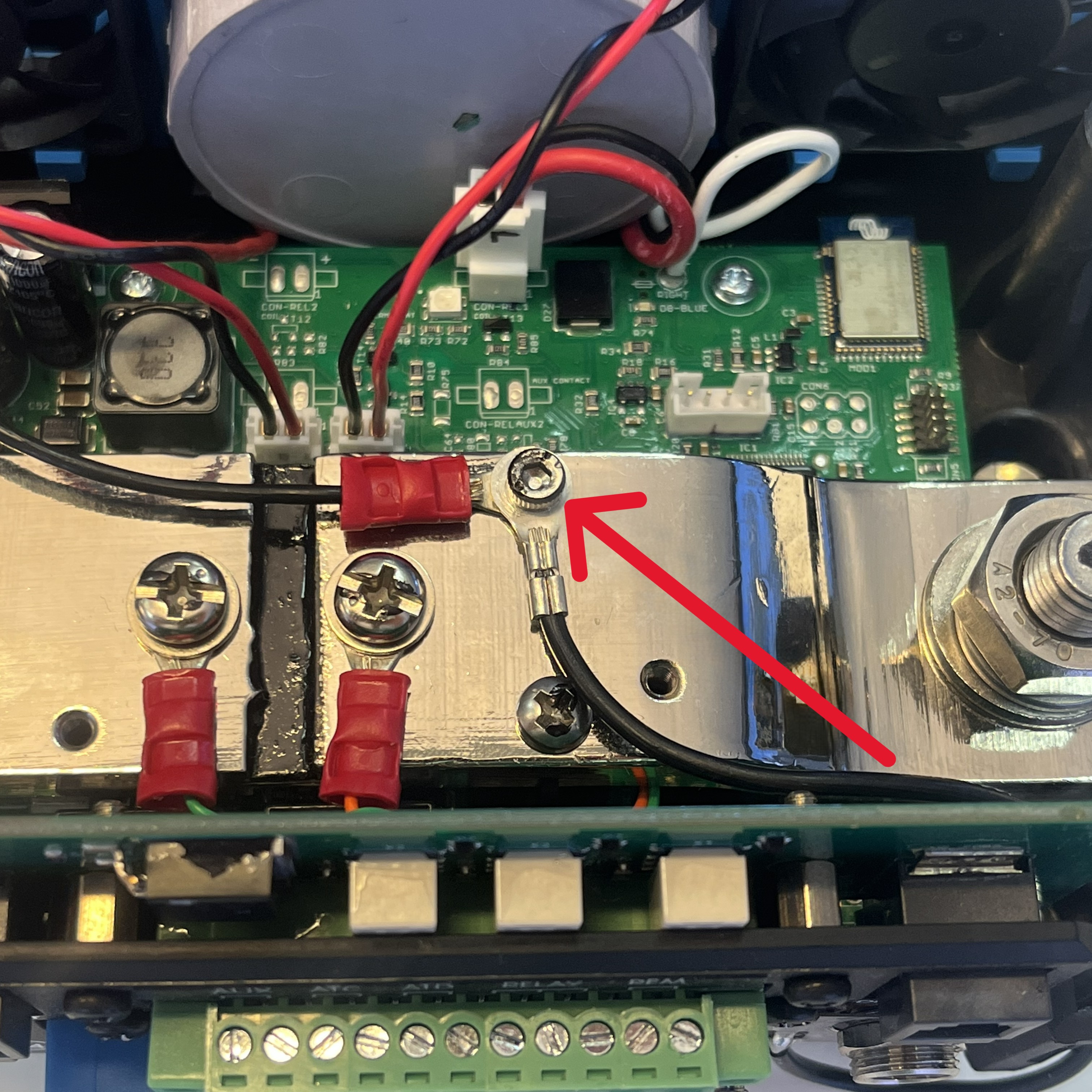

El Lynx Smart BMS NG tiene dos LED: uno de Bluetooth y otro de Estado. Estos LED indican el modo de funcionamiento y el modo de fallo si se produce algún fallo.

LED Bluetooth	Descripción
Apagado	Sistema sin alimentación o Bluetooth deshabilitado en la aplicación VictronConnect. El Bluetooth puede deshabilitarse en VictronConnect y en un dispositivo GX, pero solo puede habilitarse desde un dispositivo GX.
Azul encendido	Hay un dispositivo Bluetooth conectado al Lynx Smart BMS NG
Azul parpadeando	El Bluetooth está activo, pero no hay ningún dispositivo conectado
Azul parpadeando en intervalos de 3 segundos.	El Lynx Smart BMS NG está en modo OFF (apagado), pero aún se puede acceder a él por Bluetooth

LED de Estado	Descripción
Apagado	El Lynx Smart BMS NG está en modo OFF (apagado)
Naranja encendido	Iniciando o apagado
Naranja parpadeando	Apagado demorado para enfriar el circuito de precarga
Verde encendido	Funcionando, el contactor está cerrado
Verde parpadeando	Pre-carga
Verde parpadeando en intervalos de 3 segundos	El Lynx Smart BMS NG está en modo Standby (Espera)
Verde y rojo se alternan	Sistema en modo gestor de arranque (actualizando firmware)
Rojo parpadeando una vez cada cuatro segundos	Advertencia, véase VictronConnect para más información

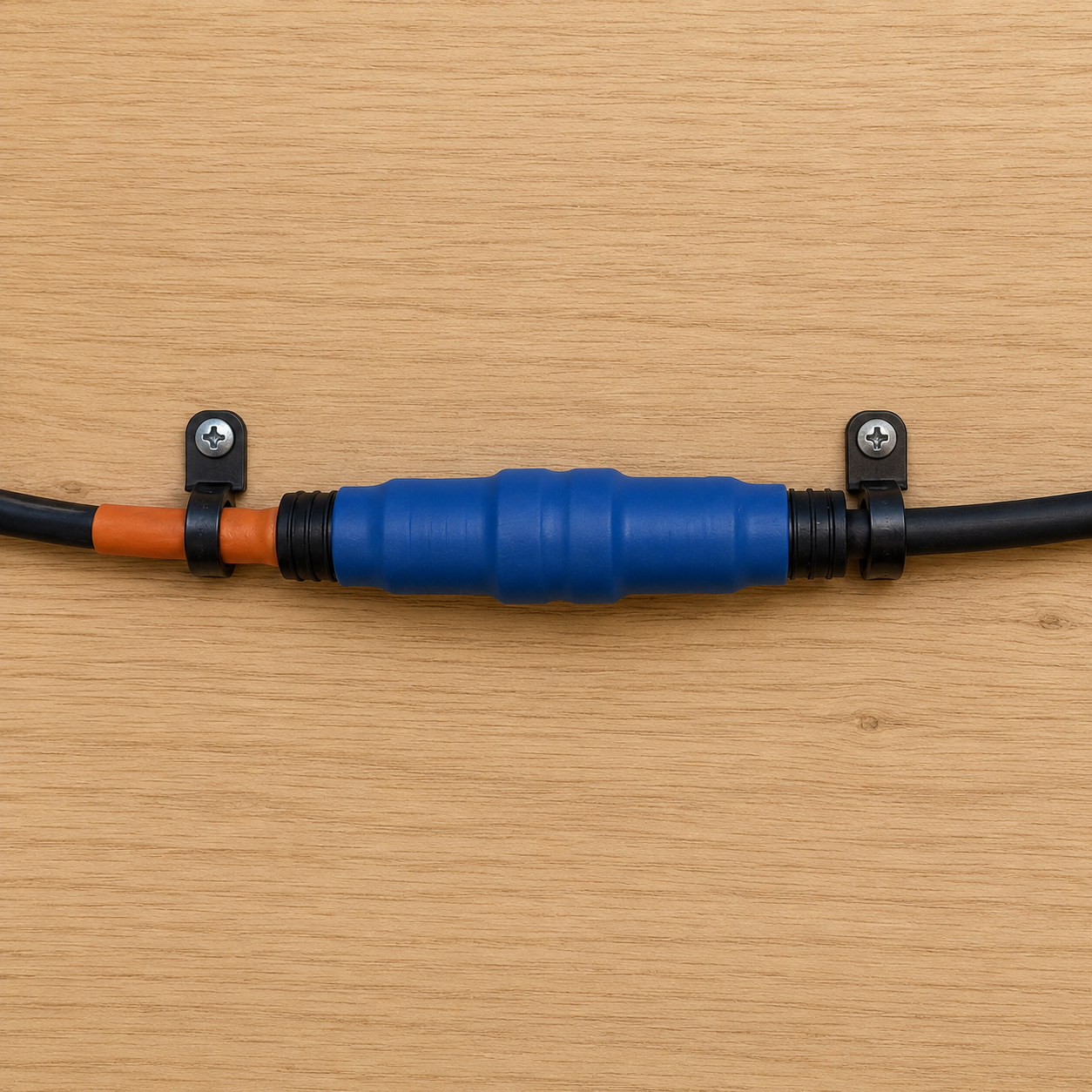

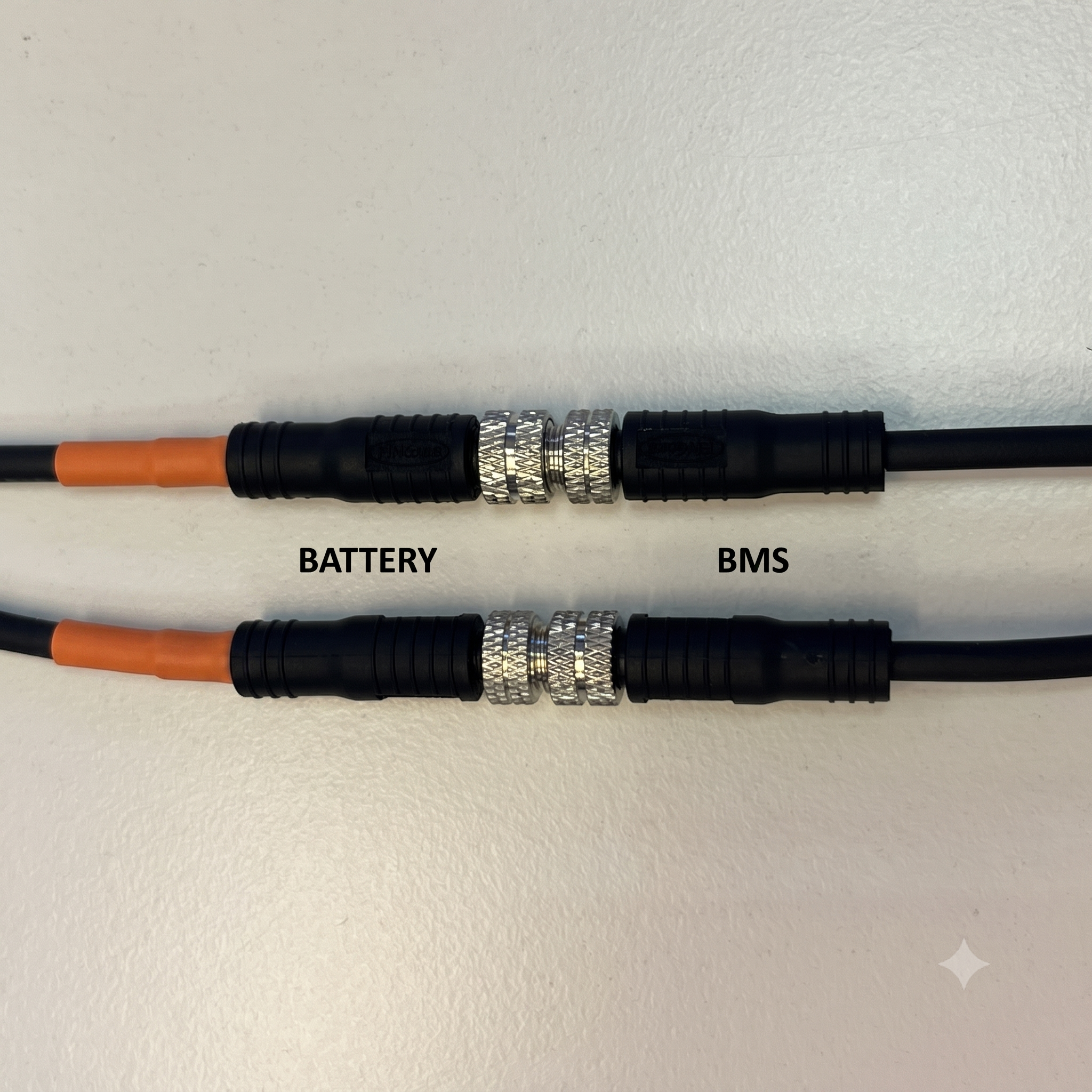

Rojo parpadeando dos veces cada cuatro segundos	Error de comunicación de la batería, compruebe los cables BMS de la batería
Rojo parpadeando tres veces cada cuatro segundos	Alta/baja tensión en las celdas o alta/baja temperatura
Rojo parpadeando cuatro veces cada cuatro segundos	Alta temperatura del BMS
Rojo parpadeando cinco veces cada cuatro segundos	Tiempo de pre-carga agotado
Rojo parpadeando seis veces cada cuatro segundos	Alta corriente de pre-carga
Rojo parpadeando siete veces cada cuatro segundos	Probable tensión incorrecta del sistema
Rojo parpadeando ocho veces cada cuatro segundos	Corriente del contactor demasiado alta
Rojo parpadeando nueve veces cada cuatro segundos	Error de inicio
Rojo parpadeando diez veces cada cuatro segundos	Fallo del contactor de seguridad
Rojo parpadeando doce veces cada cuatro segundos	Error de alimentación interno
Rojo parpadeando 14 veces cada cuatro segundos	Tensión de la batería no permitida

Códigos de advertencia, alarma y error

Los códigos de advertencia, alarma y error también se informan a través de la aplicación VictronConnect o de un dispositivo GX conectado y VRM.
Un aviso indica que hay un problema que, si no se corrige, provocará el apagado del sistema, mientras que una alarma indica el motivo del apagado del sistema.

Aquí se presenta una lista de los códigos de alarma y error. Puede consultar una explicación de estas alarmas y qué hacer en caso de que aparezcan en el apartado de Resolución de problemas y asistencia.

Códigos de advertencia

Código de advertencia de VictronConnect	Código de advertencia del dispositivo GX	Descripción	Instrucciones/Observaciones
W-B01	Baja tensión de celda	Baja tensión de celda	Cargue la batería o reduzca la carga para evitar un apagado inminente del sistema.
W-B02	#105 o #106	Corriente alta	Reduzca la corriente para evitar un apagado inminente del sistema. Para ello, reduzca las cargas o apáguelas.
W-B03	#101	Alta temperatura del BMS	Revise la temperatura ambiente y compruebe que los ventiladores del BMS funcionan. Si los ventiladores están funcionando, reduzca la temperatura ambiente. Si los ventiladores no están funcionando, póngase en contacto con su distribuidor de Victron.
W-B04	#112	Aviso de contactor en mal estado	Reduzca la corriente para evitar un apagado inminente del sistema. Para ello, reduzca las cargas o apáguelas. Póngase en contacto con el distribuidor de Victron.
W-B06	-	Las cargas se desconectarán	Las cargas se apagarán en 30 segundos si el fallo no se resuelve. Por ejemplo, baja tensión de la batería. Esta advertencia siempre aparece junto con el motivo por el que la carga se desconectará. Las cargas se apagan mediante el contacto ATD o el dispositivo GX.
W-B07	-	Estado de carga bajo	Cargue la batería o reduzca la carga para evitar un apagado inminente del sistema.
W-D01	#221	Comunicación con el distribuidor A perdida	Revise el cable entre el BMS y el distribuidor.
W-D02	#222	Comunicación con el distribuidor B perdida	Revise el cable entre el BMS y el distribuidor.
W-D03	#223	Comunicación con el distribuidor C perdida	Revise el cable entre el BMS y el distribuidor.
W-D04	#224	Comunicación con el distribuidor D perdida	Revise el cable entre el BMS y el distribuidor.

Códigos de alarma

Código de alarma de VictronConnect	Código de alarma del dispositivo GX	Mensajes	Instrucciones/Observaciones
A-B01	#103	Baja tensión de celda	Cargue la batería. El sistema volverá a encender las cargas cuando la batería esté suficientemente cargada.
A-B02	#105 o #106	Corriente alta	Reduzca la corriente de carga o apague algunas cargas. El sistema intentará volver a habilitar los cargadores o las cargas en 5 minutos.
A-B06	-	Desconexión de la carga	Las cargas se han apagado mediante el contacto ATD o el dispositivo GX. Para resolver esta alarma, cargue la batería. Si no se resuelve, en algún momento el contactor se abrirá y el sistema CC se desconectará.
A-B07	-	Estado de carga bajo	Cargue la batería. El sistema volverá a encender las cargas cuando la batería esté suficientemente cargada.

Códigos de error

Código de error de VictronConnect	Código de error del dispositivo GX	Descripción	Instrucciones/Observaciones
E-B09	#09	Tensión de la batería no permitida	La tensión de la batería es muy alta o muy baja. Compruebe la tensión de la batería y revise los ajustes de la batería en la aplicación VictronConnect. Este error se produce cuando la tensión de la batería está fuera de todos los rangos de tensión del sistema (9 V > Vbat > 60 V)
E-B11	#11	Error de hardware	Póngase en contacto con el distribuidor de Victron.
E-B25	#25	Error de pre-carga	La resistencia de la carga es demasiado baja para precargar las cargas. Desconecte o reduzca algunas cargas CC.
E-B26	#26	Error del contactor	Póngase en contacto con el distribuidor de Victron.
E-B34	#34	Tensión del sistema incorrecta	Revise los ajustes de tensión de la batería en la aplicación VictronConnect.
E-B35	#35	Tiempo de pre-carga agotado	La capacidad de la carga es demasiado alta para la precarga. Desconecte algunas cargas CC.
E-B36	#36	Fallo ATC/ATD	Revise el cableado ATC/ATD y asegúrese de que todas las cargas y cargadores están controlados por ATC o ATD.
E-B119	#119	Datos de ajuste perdidos	Datos de ajustes dañados. Vaya a la página de ajustes y restablezca los ajustes predeterminados.

Códigos de alarma relacionados con el Lynx Distributor

Código de alarma de VictronConnect	Código de alarma del dispositivo GX	Mensajes	Instrucciones / observaciones
A-F01	#201	Fusible "Fuse_1" fundido	Fusible fundido. Sustituya el fusible.
A-F02	#202	Fusible "Fuse_2" fundido
A-F03	#203	Fusible "Fuse_3" fundido
A-F04	#204	Fusible "Fuse_4" fundido
A-F05	#205	Fusible "Fuse_5" fundido
A-F06	#206	Fusible "Fuse_6" fundido
A-F07	#207	Fusible "Fuse_7" fundido
A-F08	#208	Fusible "Fuse_8" fundido
A-F09	#209	Fusible "Fuse_9" fundido
A-F10	#210	Fusible "Fuse_10" fundido
A-F11	#211	Fusible "Fuse_11" fundido
A-F12	#212	Fusible "Fuse_12" fundido
A-F13	#213	Fusible "Fuse_13" fundido
A-F14	#214	Fusible "Fuse_14" fundido
A-F15	#215	Fusible "Fuse_15" fundido
A-F16	#216	Fusible "Fuse_16" fundido

9.2. PGN de NMEA 2000 compatibles

Descripción	PGN
Información del producto	126996
Estado CC detallado	127506
CC/Estado de la batería	127508
Estado del banco de conmutadores Estado 1: Contactor Estado 2: Alarma Estado 3: Baja tensión de la batería Estado 4: Alta tensión de la batería Estado 5: Estado del relé programable	127501

Clase y función:

Clase de dispositivo N2K: Generación eléctrica
Función de dispositivo N2K: Batería

Para más información, consulte la Guía de integración de NMEA 2000 y pantallas multifuncionales (MFD)

9.3. Lista de ajustes del monitor de baterías

Descripción	valor por defecto	ajustable	fijo	automático
Capacidad de la batería	---	No	No	Sí
Tensión cargada	14,0 V / 28,0 V / 56,0 V*	Sí	No	No
Corriente de cola	4%	Sí	No	No
Calibrado de corriente cero	---	No	No	Sí (en el encendido)
Exponente de Peukert	1.05	No	Sí	No
Factor de eficiencia de carga	99%	No	Sí	No
Umbral de corriente	0,05 A	No	Sí	No
Nivel de advertencia de estado de carga bajo	15%	Sí	No	No
Límite de descarga	10%	Sí	No	No
Delta T	1	No	Sí	No
Estado de carga de fin de ciclo	90%	No	Sí	No
Estado de carga de ciclo	65%	No	Sí	No
Estado de carga de descarga completa	5%	No	Sí	No

* para un sistema de 12 V / 24 V / 48 V

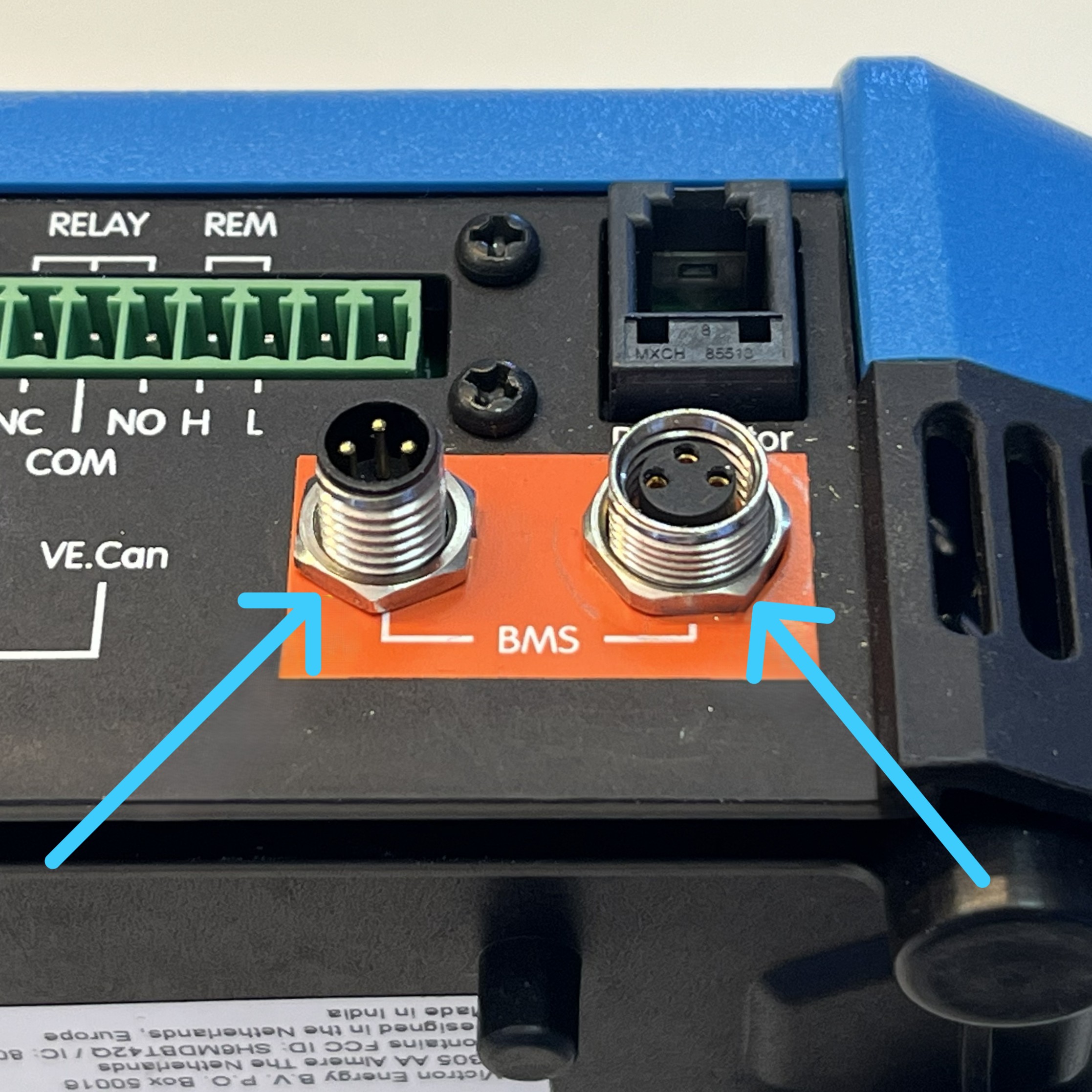

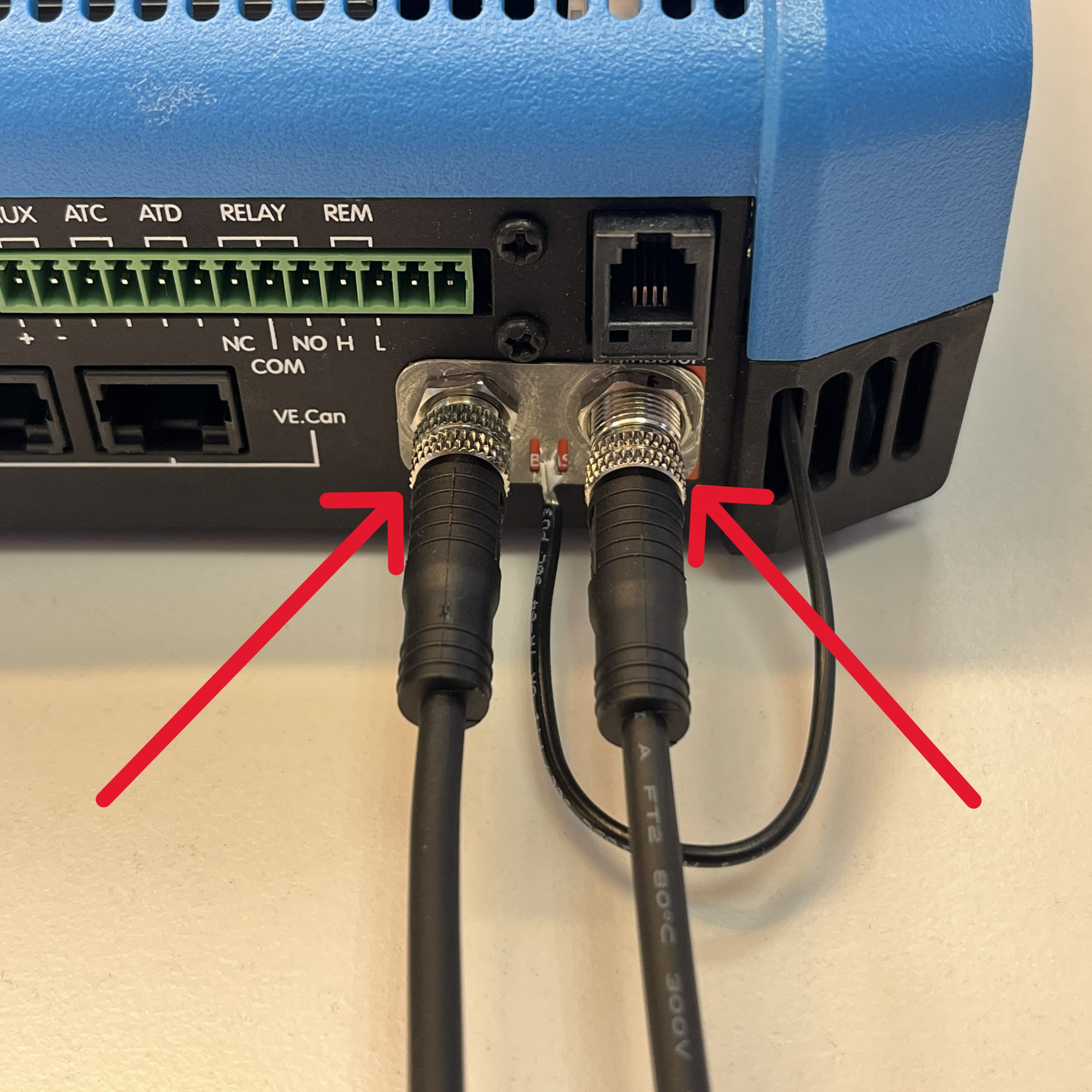

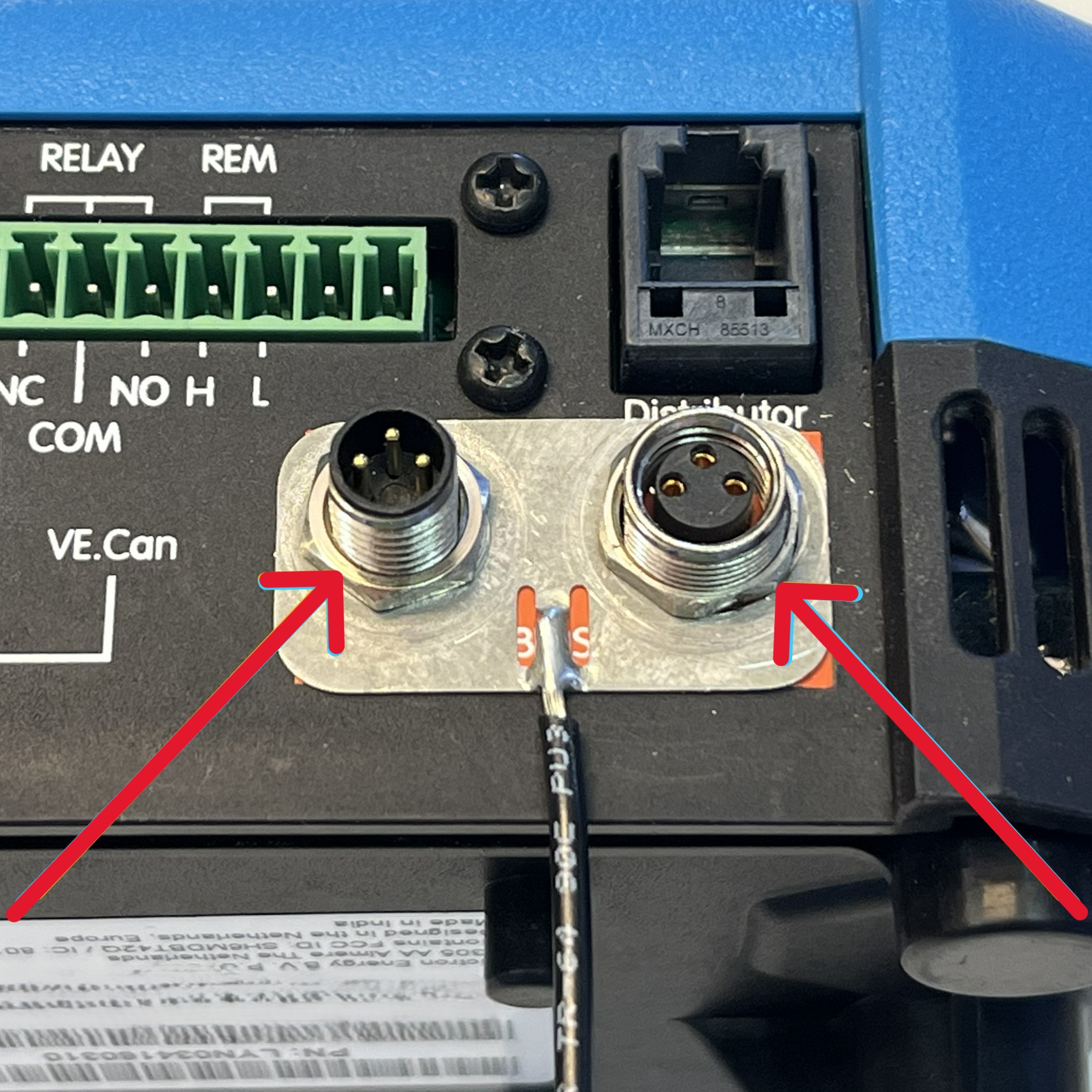

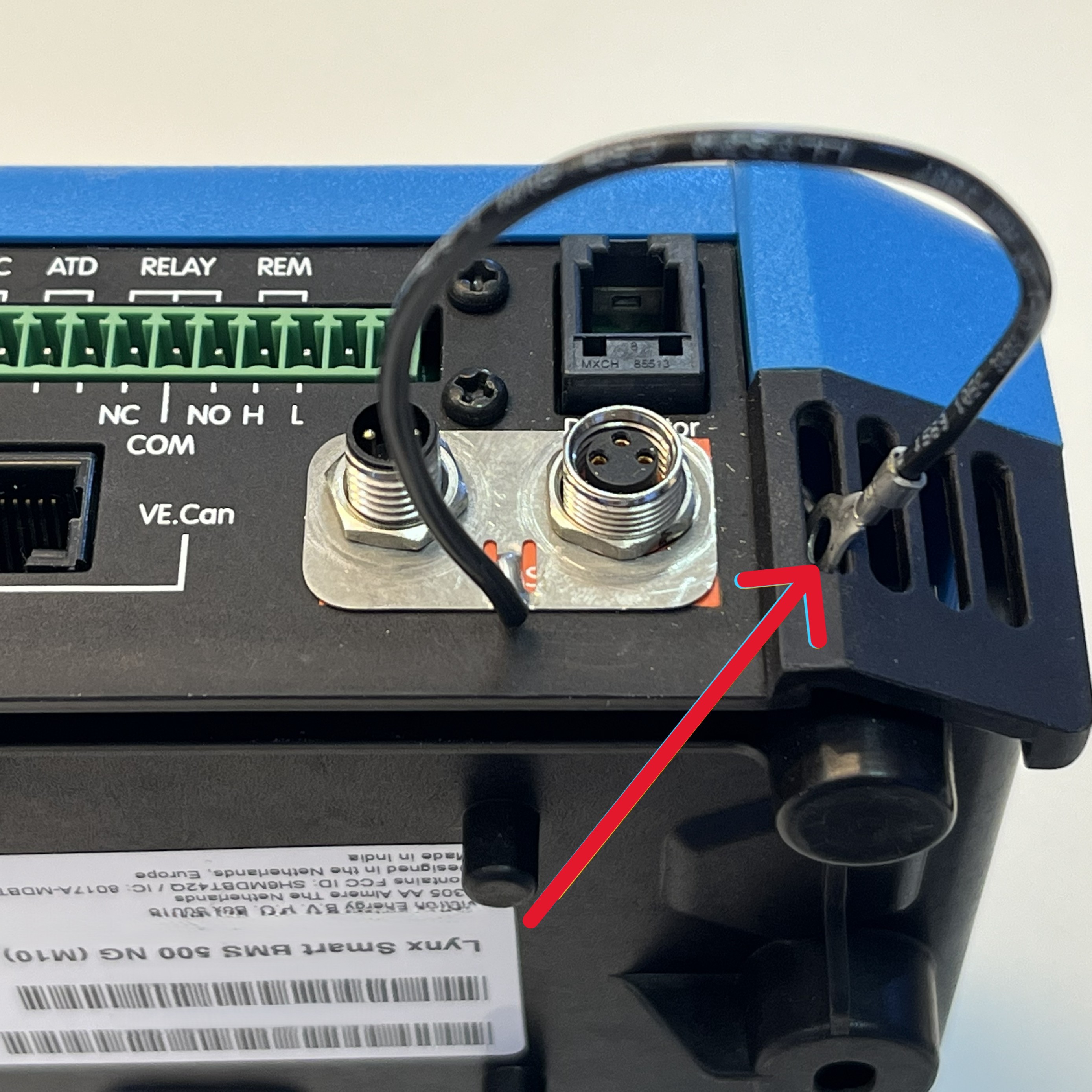

9.4. Pin-out y resumen del multiconector

Pin	Nombre	Tipo	Función
1	Salida de tensión AUX +	Positivo de tensión del sistema	La conexión positiva para alimentar dispositivos auxiliares, como un dispositivo GX.
2	Salida de tensión AUX -	Negativo de tensión del sistema	La conexión negativa (tierra) para alimentar dispositivos auxiliares, como un dispositivo GX.
3 4	Permitir la carga	Contacto sin tensión	Enciende o apaga los cargadores mediante una señal por cable. El pin 3 puede usarse como la entrada de señal para el pin 4 y por cable, p. ej.: desde AUX + o AUX -. Véase el cableado correcto en los ejemplos de sistema. Cuando se permite la carga, los contactos se cierran y cuando no se permite, los contactos están abiertos.
5 6	Permitir la descarga	Contacto sin tensión	Enciende o apaga las cargas mediante una señal por cable. El pin 5 puede usarse como la entrada de señal para el pin 6 y por cable, p. ej.: desde AUX + o AUX -. Véase el cableado correcto en los ejemplos de sistema. Cuando se permite la descarga, los contactos se cierran y cuando no se permite, los contactos están abiertos.
7	Relé programable NC	Contacto sin tensión	El relé programable se usa para controlar un alternador o como relé de alarma. Para más información, véase Conexión del relé programable.Conexión del relé programable
8	Relé programable COM	Contacto sin tensión
9	Relé programable NO	Contacto sin tensión
10	H on/off remoto	Resistencia pull-up	Para encender o apagar a distancia el Lynx Smart BMS. Véanse en el capítulo Conexión del on/off remoto todas las funciones.Conexión del on/off remoto
11	L on/off remoto	Resistencia pull-down
12		CAN-bus	Aún no compatible, uso futuro
13		Sensor	Aún no compatible, uso futuro

9.5. Estructura del menú correspondiente al Lynx Smart BMS NG del dispositivo GX

Este es un resumen de la estructura del menú correspondiente al Lynx Smart BMS NG del dispositivo GX.

Elemento de menú	Valor / unidad por defecto	Descripción y/o posibles valores
Lynx Smart BMS NG	Muestra los parámetros más importantes de la batería de un solo vistazo
Interruptor	Encendido	Interruptor para pasar de forma manual el Lynx Smart BMS NG a modo Espera o Encendido
Estado	En funcionamiento	Estados posibles: Inicio, precarga, funcionamiento, apagado, espera
Error	#0 - sin errores	Estado de error
Error de la bancada de baterías	Ninguno
Batería	Tensión, corriente, potencia	Muestra los datos actuales del monitor de baterías
Estado de carga	%	Estado de carga en porcentaje
Temperatura de la batería	°C	La temperatura actual de la batería
Amperios/hora consumidos	Ah	Muestra los Ah consumidos desde la última carga completa de la batería
Tiempo restante	Días / Horas	Muestra el tiempo estimado, en función de las cargas actuales y del límite de descarga configurado
Detalles	Proporciona información a nivel de celda
Tensión de celda más baja	V	La tensión de celda más baja en ese momento
Tensión de celda más alta	V	La tensión de celda más alta en ese momento
Mínima temperatura de celda	°C	La temperatura de celda más baja en ese momento
Máxima temperatura de celda	°C	La temperatura de celda más alta en ese momento
Alarmas	Resumen del estado de la alarma
Alta temperatura interna	OK
Baja tensión de celda	OK
Estado de carga bajo	OK
Baja tensión de celda	OK
Alarmas a nivel de módulo	Resumen de alarmas a nivel de módulo
Historial	Los datos del historial desde el último reinicio
Descarga más profunda	Ah	La descarga más profunda desde el último reinicio del historial
Número total de ciclos de carga	0	Número de ciclos de carga desde el último reinicio del historial
Número de descargas completas	0	Se cuenta una descarga completa cuando el estado de carga cae por debajo del 5 %
Ah consumidos acumulados	Ah	Ah consumidos acumulados desde el último reinicio del historial
Tensión mínima	V	Tensión mínima desde el último reinicio del historial
Tensión máxima	V	Tensión máxima desde el último reinicio del historial
Mínima tensión de celda	V	Tensión de celda mínima desde el último reinicio del historial
Máxima tensión de celda	V	Tensión de celda máxima desde el último reinicio del historial
Tiempo desde la última carga completa	Días / Horas
Número de sincronizaciones	0	Número acumulado de sincronizaciones del monitor de baterías
Temperatura mínima	°C	Temperatura mínima de la batería desde el último reinicio del historial
Energía descargada	kWh	Cantidad acumulada de energía descargada desde el último reinicio del historial
Energía cargada	kWh	Cantidad acumulada de energía cargada desde el último reinicio del historial
Borrar historial	Pulsar para borrar	Borra todos los datos del historial
Configuración	Ajustes genéricos
Restablecer ajustes predeterminados		Pulse para restablecer los ajustes predeterminados
Bluetooth habilitado	Sí	Accionar Bluetooth on/off
Bancada de baterías
Tensión nominal	V	Tensión nominal de la bancada de baterías
Capacidad	Ah	Capacidad nominal de la bancada de baterías
Diagnósticos
Diagnósticos		Muestra los últimos errores conocidos
Fusibles
Distribuidor [A..H]	OK	Estados posibles: OK, fusible fundido
Fusible 1..4	OK	Estados posibles: OK, sin uso, fundido
IO
Interruptor del sistema	Habilitado	Estado del interruptor del sistema
Permitir la carga	Sí	Estado de la señal ATC
Permitir la descarga	Sí	Estado de la señal ATD
Sistema
Capacidad	Ah	Capacidad de batería total
Baterías	1	Número de baterías
Paralelo	1	Número de baterías en paralelo
Serie	1	Número de baterías en serie
Tensión mín/máx de la celda	V	La tensión de celda más alta y la más baja en ese momento
Temperatura mín/máx de la celda	°C	La temperatura de celda más alta y la más baja en ese momento
Estado del equilibrador	Equilibrado	El estado del equilibrador
Dispositivo	Parámetros relacionados con el dispositivo y ajuste de nombre personalizado
Parámetros
Límite de tensión de carga (CVL)	V	Muestra el objetivo de tensión enviado a los cargadores compatibles con DVCC (para una batería de 12 V: 13,50 V o 14,20 V)
Límite de corriente de carga (CCL)	A	Máximo límite de corriente de carga permitido enviado a los cargadores compatibles con DVCC
Límite de corriente de descarga (DCL)	A	Máximo límite de corriente de descarga permitido

9.6. Dimensiones de la carcasa

Dimensiones de la carcasa del modelo Lynx Smart BMS NG 500 A (M10)

Dimensiones de la carcasa del modelo Lynx Smart BMS NG 1000 A (M10)
