9. Bilaga

I detta avsnitt:

9.1. LED-indikationer, varning, larm och felkoder

LED-lampor

Lynx Smart BMS NG är utrustad med två LED-lampor, Bluetooth-LED-lampan och status-LED-lampan. Dessa LED-lampor anger driftläget och felläget om är något fel.

Bluetooth-LED	Beskrivning
Av	Ingen systemström eller Bluetooth är inaktiv i appen VictronConnect. Bluetooth kan inaktiveras både i VictronConnect och en GX-enhet, men endast aktiveras från en GX-enhet.
Blå på	En Bluetooth-enhet är ansluten till Lynx Smart BMS NG
Blå blinkar	Bluetooth är aktiv men ingen enhet är ansluten
Blå blinkar med tre sekunders intervall	Lynx Smart BMS NG är i AV-läge men är fortfarande tillgängligt via Bluetooth.

Status-LED	Beskrivning
Av	Lynx Smart BMS NG är i AV-läge
Orange på	Start eller nedstängning
Orange blinkar	Förskjuten nedstängning på grund av nedkylning av förladdningskretsen
Grön på	I drift, stängt kontaktdon
Grön blinkar	Förladdning
Grön blinkar med tre sekunders intervall	Lynx Smart BMS NG är i standby-läge
Grön och röd lyser växelvis	System i bootloader-läge (uppdaterar fast programvara)
Röd blinkar en gång var fjärde sekund	Varning, se VictronConnect för mer information
Röd blinkar två gånger var fjärde sekund	Batterikommunikationsfel, kontrollera batteri-BMS-kablar
Röd blinkar tre gånger var fjärde sekund	Hög cellspänning eller hög/låg temperatur detekterad
Röd blinkar fyra gånger var fjärde sekund	Hög BMS temperatur detekterad
Röd blinkar fem gånger var fjärde sekund	Förladdningsavbrott
Röd blinkar sex gånger var fjärde sekund	Hög ström förladdning
Röd blinkar sju gånger var fjärde sekund	Troligtvis fel systemspänning
Röd blinkar åtta gånger var fjärde sekund	För hög kontaktdonsström
Röd blinkar nio gånger var fjärde sekund	Startfel
Röd blinkar tio gånger var fjärde sekund	Säkerhetskontaktdonsfel
Röd blinkar 12 gånger var fjärde sekund	Internt försörjningsfel
Röd blinkar 14 gånger var fjärde sekund	Batterispänning ej tillåten

Varnings-, larm- och felkoder

Varnings-, larm- och felkoder rapporteras även via VictronConnect-appen eller en ansluten GX-enhet och VRM.
En varning visar att ett problem kommer leda till nedstängning av systemet om det inte åtgärdas, medan ett larm anger anledningen till nedstängningen av systemet.

Detta är en lista över larm och felkoder. Vi hänvisar till Kapitel om felsökning och supportför en förklaring av dessa larm och vad du ska göra när ett av dessa fel eller larm uppstår.

Varningskoder

Varningskoder i VictronConnect	Varningskoder i GX-enhet	Meddelande	Instruktioner/anmärkningar
W-B01	Låg cellspänning	Låg cellspänning	Ladda batteriet eller minska belastningen för att förhindra en nära förestående nedstängning av systemet.
W-B02	#105 eller #106	Hög ström	Minska strömmen för att förhindra en nära förestående nedstängning av systemet. Gör detta genom att minska eller koppla från belastningarna.
W-B03	#101	Hög BMS temperatur	Kontrollera omgivningstemperatur och kontrollera om BMS fläktar fungerar. Om fläktarna är igång måste du minska omgivningstemperaturen. Om fläktarna inte är igång ska du kontakta din Victron-återförsäljare.
W-B04	#112	Varning om dålig kontaktor	Minska strömmen för att förhindra en nära förestående nedstängning av systemet. Gör detta genom att minska eller koppla från belastningarna. Kontakta din Victron-återförsäljare
W-B06	-	Belastning kommer att kopplas från	Belastningarna kommer att stängas av om 30 sekunder om felet inte åtgärdas. Exempelvis låg batterispänning. Den här varningen visas alltid tillsammans med orsaken till varför belastningen kommer att kopplas från. Belastningarna stängs av via ATD-kontakten och/eller GX-enheten.
W-B07	-	Låg SoC	Ladda batteriet eller minska belastningen för att förhindra en nära förestående systemnedstängning.
W-D01	#221	Kommunikation med distributor A förlorad	Kontrollera kabeln mellan BMS och Distributor.
W-D02	#222	Kommunikation med distributor B förlorad	Kontrollera kabeln mellan BMS och Distributor.
W-D03	#223	Kommunikation med distributor C förlorad	Kontrollera kabeln mellan BMS och Distributor.
W-D04	#224	Kommunikation med distributor D förlorad	Kontrollera kabeln mellan BMS och Distributor.

Larmkoder

Larmkoder i VictronConnect	Larmkoder i GX-enhet	Meddelande	Instruktioner/anmärkningar
A-B01	#103	Låg cellspänning	Ladda batteriet. Systemet slår på belastningarna igen när batteriet är tillräckligt laddat.
A-B02	#105 eller #106	Hög ström	Minska laddningsström eller stäng av av några belastningar. Systemet kommer att försöka återaktivera laddare eller belastningar i fem minuter.
A-B06	-	Frånkopplad belastning	Belastningarna har stängts av via ATD-kontakten och/eller via GX-enheten. Åtgärda det här larmet genom att ladda batteriet. Om det inte åtgärdas kommer kontaktorn till slut öppnas och DC-systemet kopplas från.
A-B07	-	Låg SoC	Ladda batteriet. Systemet slår på belastningarna igen när batteriet är tillräckligt laddat.

Felkoder

Felkod i VictronConnect	Felkod i GX-enhet	Beskrivning	Instruktioner/anmärkningar
E-B09	#09	Batterispänning ej tillåten	Batterispänningen är för hög eller för låg. Kontrollera batterispänningen och kontrollera batteriinställningarna i appen VictronConnect. Det här felet inträffar när batterispänningen är utanför alla systemspänningsintervaller (9 V > Vbat > 60 V)
E-B11	#11	Maskinvarufel	Kontakta din Victron-återförsäljare
E-B25	#25	Förladdningsfel	Belastningsmotståndet är för lågt för att förladda belastningarna. Koppla från eller minska några DC-belastningar.
E-B26	#26	Kontaktdonsfel	Kontakta din Victron-återförsäljare
E-B34	#34	Felaktig systemspänning	Kontrollera inställningarna för batterispänning i appen VictronConnect.
E-B35	#35	Förladdningsavbrott	Belastningskapaciteten är för hög för förladdning. Koppla från några DC-belastningar.
E-B36	#36	Fel ATC/ATD	Kontrollera ATC-/ATD-kopplingarna och säkerställ att alla belastningar och laddare styrs av ATC eller ATD.
E-B119	#119	Inställningsuppgifter har gått förlorade	Inställningsuppgifter är korrupta. Gå till sidan för inställningar och återställ dem till fabriksinställningar.

Larmkoder relaterade till Lynx Distributor

Larmkoder i VictronConnect	Larmkoder i GX-enhet	Meddelande	Instruktion/anmärkning
A-F01	#201	Säkring. ”Fuse_1” har gått	Säkringen har gått. Byt ut säkringen.
A-F02	#202	Säkring. ”Fuse_2” har gått
A-F03	#203	Säkring. ”Fuse_3” har gått
A-F04	#204	Säkring. ”Fuse_4” har gått
A-F05	#205	Säkring. ”Fuse_5” har gått
A-F06	#206	Säkring. ”Fuse_6” har gått
A-F07	#207	Säkring. ”Fuse_7” har gått
A-F08	#208	Säkring. ”Fuse_8” har gått
A-F09	#209	Säkring. ”Fuse_9” har gått
A-F10	#210	Säkring. ”Fuse_10” har gått
A-F11	#211	Säkring. ”Fuse_11” har gått
A-F12	#212	Säkring. ”Fuse_12” har gått
A-F13	#213	Säkring. ”Fuse_13 har gått
A-F14	#214	Säkring. ”Fuse_14” har gått
A-F15	#215	Säkring. ”Fuse_15” har gått
A-F16	#216	Säkring. ”Fuse_16” har gått

9.2. NMEA 2000 PGN:nummer som stöds

Beskrivning	PGN
Produktinformation	126996
DC detaljerad status	127506
DC/Batteristatus	127508
Switchbankstatus Status 1: Kontaktdon Status 2: Larm Status 3: Batterispänning låg Status 4: Batterispänning hög Status 5: Status för programmerbart relä	127501

Klass and funktion:

N2K enhetsklass: Elektrisk generation
N2K enhetsfunktion: Batteri

För mer information se NMEA 2000 & MFD integrationsguide.

9.3. Lista över batteriövervakarinställningar

Beskrivning	standardvärde	justerbart	fast	automatiskt
Batterikapacitet	---	Nej	Nej	Ja
Laddad spänning	14,0 V/ 28,0 V/ 56,0 V*	Ja	Nej	Nej
Svansström	4 %	Ja	Nej	Nej
Nollströmskalibrering	---	Nej	Nej	Ja (vid uppstart)
Peukert-exponent	1.05	Nej	Ja	Nej
Faktor för laddningsverkningsgrad	99 %	Nej	Ja	Nej
Strömtröskel	0,05 A	Nej	Ja	Nej
Låg SoC varningsnivå	15 %	Ja	Nej	Nej
Urladdningsgolv (gräns)	10 %	Ja	Nej	Nej
Delta T	1	Nej	Ja	Nej
SoC cykelslut	90 %	Nej	Ja	Nej
SoC-cykel	65 %	Nej	Ja	Nej
SoC fullständig urladdning	5 %	Nej	Ja	Nej

* för ett 12 V/24 V/48 V-system

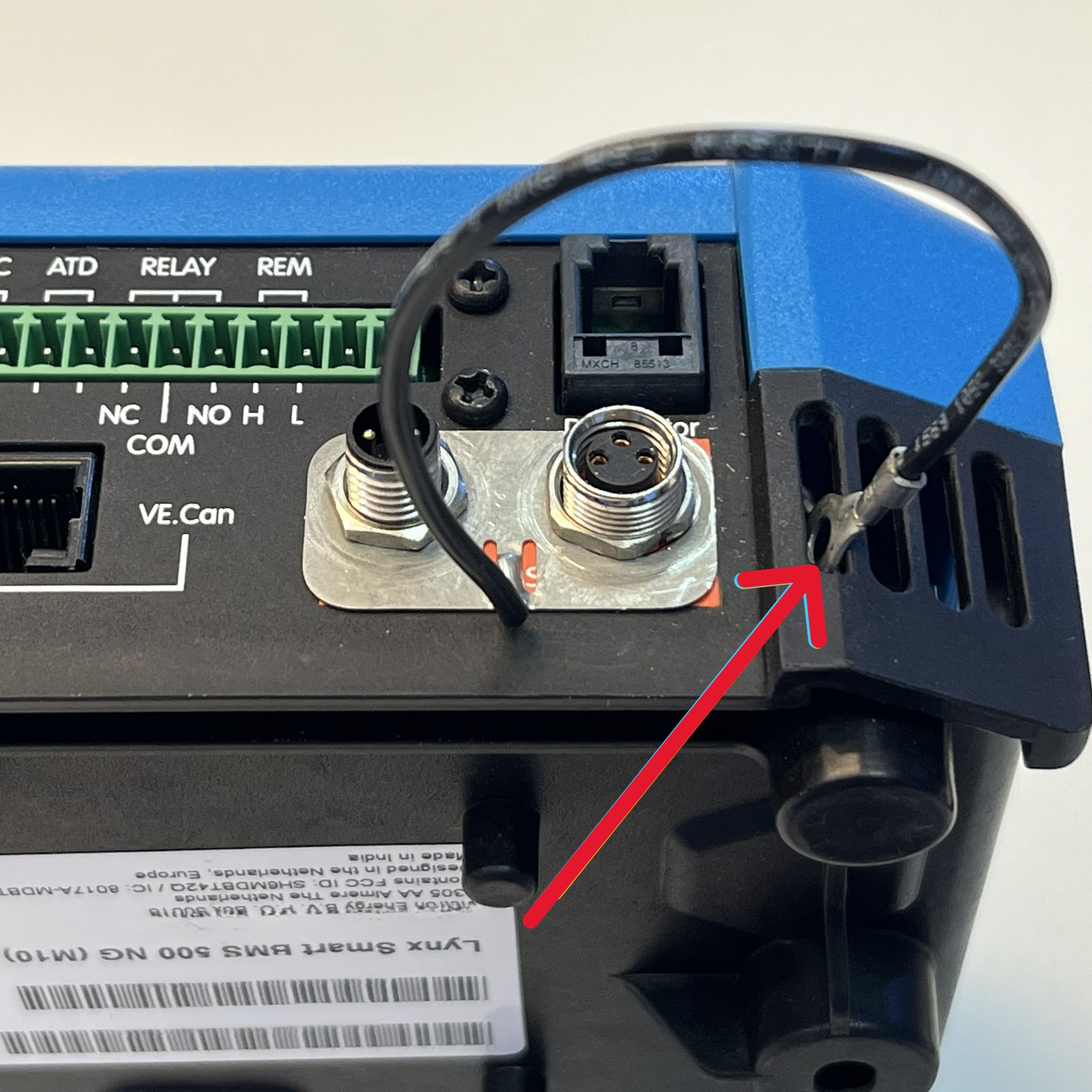

9.4. Stifttabell och översikt över multi-kontaktdonet

Stift	Namn	Typ	Funktion
1	AUX-spänning utgång+	Systemspänning positiv	Den positiva anslutningen för att försörja hjälpenheter såsom en GX-enhet.
2	AUX-spänning utgång-	Systemspänning negativ	Den negativa (jord) anslutningen för att försörja hjälpenheter såsom en GX-enhet.
3 4	Tillåt laddning	Spänningsfri kontakt	Slår på eller stänger av laddare via en kopplad signal. Stift 3 kan användas som signalingång för stift 4 och kopplas från exempelvis AUX + eller AUX -. Se systemexempel för korrekt koppling. När laddning är tillåten är kontakterna stängda och när den inte är tillåten är de öppna.
5 6	Tillåt urladdning	Spänningsfri kontakt	Slår på eller stänger av belastningar via en kopplad signal. Stift 5 kan användas som signalingång för stift 6 och kopplas från exempelvis AUX + eller AUX -. Se systemexempel för korrekt koppling. När urladdning är tillåten är kontakterna stängda och när den inte är tillåten är de öppna.
7	Programmerbart relä NC	Spänningsfri kontakt	Det programmerbara reläet används för att antingen styra en generator eller som ett larmrelä. Se avsnitt Koppling av programmerbart relä för ytterligare detaljer.Koppling av programmerbart relä
8	Programmerbart relä COM	Spänningsfri kontakt
9	Programmerbart relä NO	Spänningsfri kontakt
10	Fjärrstyrning på/av H	Pull-up resistor	För att slå på eller stänga av Lynx Smart BMS på distans. För alla funktioner, se avsnitt Koppling av en brytare för fjärrstyrd På/Av.
11	Fjärrstyrning på/av L	Pull-down resistor
12		Sensor	Stöds inte ännu, framtida användning
13		Sensor	Stöds inte ännuj, framtida användning

9.5. Lynx Smart BMS NG-relaterad menystruktur för GX-enheten

Detta är en översikt av den Lynx Smart BMS-relaterade menystrukturen för GX-enheten.

Menypost	Standardvärde/ enhet	Beskrivning och/ eller möjliga värden
Lynx Smart BMS NG	Visar de viktigaste batteriparametrarna med ett ögonkast
Brytare	På	Softswitch för att manuellt växla Lynx Smart BMS NG till Standby- eller På-läge
Tillstånd	I drift	Möjliga tillstånd: Initialiserar, förladdar, i drift, nedstängd, standby (viloläge)
Fel	#0 - Inget fel	Feltillstånd.
Batteribanksfel	Ingen
Batteri	Spänning, ström, effekt	Visar nuvarande batteriövervakardata
Laddningsstatus	%	Laddningsstatus i procent
Batteritemperatur	°C	Nuvarande batteritemperatur
Förbrukade amptimmar	Ah	Visar de Ah som har förbrukats sedan batteriet senast var fulladdat
Återstående tid	Dagar/ timmar	Visar den uppskattade tiden, baserat på nuvarande inställningar för belastning och urladdningsgolv
Detaljer	Tillhandahåller information på cellnivå
Lägsta cellspänning	V	Nuvarande lägsta cellspänning
Högsta cellspänning	V	Nuvarande lägsta cellspänning
Lägsta celltemperatur	°C	Nuvarande lägsta celltemperatur
Högsta celltemperatur	°C	Nuvarande högsta celltemperatur
Larm	Översikt över larmstatus
Hög invändig temperatur	Ok
Låg cellspänning	Ok
Låg SoC	Ok
Låg cellspänning	Ok
Larm för modulnivå	Översikt över modulnivålarm
Historik	Historisk data sedan senaste återställningen
Djupaste urladdning	Ah	Den djupaste urladdningen sedan senaste historikåterställning
Totalt antal laddningscykler	0	Antal laddningscykler sedan senaste historikåterställning
Antal fullständiga urladdningar	0	Det räknas som en fullständig urladdning efter SoC har sjunkit under 5 %
Kumulativ dragen Ah	Ah	Kumulativ dragen Ah sedan senaste historikåterställning
Lägsta spänning	V	Lägsta spänning sedan senaste historikåterställning
Högsta spänning	V	Högsta spänning sedan senaste historikåterställning
Lägsta cellspänning	V	Lägsta cellspänning sedan senaste historikåterställning
Högsta cellspänning	V	Högsta cellspänning sedan senaste historikåterställning
Tid sedan senaste fullständiga laddning	Dagar/ timmar
Synkroniseringsberäkning	0	Kumulativt antal synkroniseringar av batteriövervakare
Lägsta temperatur	°C	Lägsta batteritemperatur sedan senaste historikåterställning
Urladdad energi	kWh	Kumulativt antal urladdad energi sedan senaste historikåterställning
Laddad energi	kWh	Kumulativt antal laddad energi sedan senaste historikåterställning
Rensa historik	Tryck för att rensa	Rensar all historisk data
Inställningar	Allmänna inställningar
Återställ fabriksinställningar		Tryck för att återställa till fabriksinställningar
Bluetooth-aktiverad	Ja	Slå av/på Bluetooth
Batteribank
Nominell spänning	V	Nominell batteribankspänning
Kapacitet	Ah	Nominell batteribankskapacitet
Diagnostik
Diagnostik		Visar de senaste kända felen
Säkringar
Distributör [A..H]	Ok	Möjliga tillstånd: Ok, Säkring gått
Säkring 1..4	Ok	Möjliga tillstånd: Ok, ej använd, gått
IO
Systembrytare	Aktiverad	Status för systembrytare
Tillåt laddning	Ja	Status för ATC-signal
Tillåt urladdning	Ja	Status för ATD-signal
System
Kapacitet	Ah	Total batterikapacitet
Batterier	1	Antal batterier
Parallell	1	Antal parallellkopplade batterier
Serier	1	Antal batterier i serie
Lägsta/högsta cellspänning	V	Den nuvarande lägsta och högsta cellspänningen
Lägsta/högsta celltemperatur	°C	Den nuvarande lägsta och högsta celltemperaturen
Balanserarstatus	Balanserat	Balanserarens status
Enhet	Enhetsrelaterade parametrar och anpassade namninställningar
Parametrar
Laddningsspänningsgräns (CVL)	V	Visar spänningsmålet som skickas till DVCC-kompatibla laddare (för ett 12 V-batteri: 13,50 V eller 14,20 V)
Laddningsströmgräns (CCL)	A	Högsta tillåtna laddningsströmbegränsning som skickas till DVCC-kompatibla laddare
Urladdningsströmgräns (DCL)	A	Maximal tillåten urladdningsströmbegränsning

9.6. Höljesdimensioner

Höljesdimensioner för Lynx Smart BMS NG 500 A (M10)-modell

Höljesdimensioner för Lynx Smart BMS NG 1000 A (M10)-modell
