5. Puesta en marcha, funcionamiento y monitorización
5.1. Puesta en marcha del Lynx Smart BMS NG
Secuencia de puesta en marcha:
Revise la polaridad de todos los cables de la batería.
Compruebe la sección de todos los cables de la batería.
Compruebe que todas las baterías tienen el firmware más reciente.
Compruebe que las baterías se han conectado en serie y que cada batería se ha pre-cargado por completo (consulte el manual de la batería).
Compruebe si los terminales de los cables de la batería se han crimpado correctamente. Compruebe si todas las conexiones de cables de la batería están bien apretadas (sin superar la torsión máxima). Tire suavemente del cable de cada batería para comprobar si las conexiones están apretadas.
Compruebe todas las conexiones de cables BMS y asegúrese de que los anillos de tornillo de los conectores están atornillados hasta el fondo.
Compruebe que cada batería conectada en paralelo, o cada serie de baterías conectadas en paralelo, tiene fusible.
Si se usa un dispositivo GX, compruebe si se han colocado los cables VE.Can y el terminador y si el dispositivo se alimenta desde la salida de tensión AUX del Lynx Smart BMS.
Alimente el Lynx Smart BMS conectando la alimentación de la batería o colocando los fusibles de la batería y, si procede, colocando el interruptor on/off remoto en “on”.
Compruebe si se ha completado la pre-carga de las cargas, si el contactor está cerrado y las cargas tienen alimentación.
Conéctese a VictronConnect y revise que el Lynx Smart BMS NG tiene el firmware más reciente (véase el capítulo de actualización de firmware para más detalles) y que se han hecho todos los ajustes, en particular, que la capacidad de la batería y el número de baterías conectadas en paralelo se han fijado correctamente.
Compruebe si la tensión del sistema se ha fijado correctamente.
Compruebe si los nombres de los fusibles del distribuidor Lynx (según proceda) son correctos.
Si hay un dispositivo GX conectado, compruebe que recibe alimentación desde los terminales AUX del Lynx Smart BMS.
Compruebe que el Lynx Smart BMS aparece correctamente en el dispositivo GX.
Desconecte un cable BMS al azar y verifique que el BMS apaga todas las fuentes de carga y todas las cargas. A continuación, vuelva a conectar el cable BMS.
Encienda una carga y compruebe que la corriente aparece como corriente negativa en el dispositivo GX o en la aplicación VictronConnect.
Cargue las baterías por completo y compruebe que aparece un estado de carga del 100 %.
5.2. Encendido
El Lynx Smart BMS NG se encenderá cuando se conecte una batería a los terminales de la batería y se encienda el interruptor on/off remoto (o se coloque la anilla metálica en el terminal on/off remoto).
La secuencia de encendido sigue los siguientes pasos:
Comprobación del sistema: Una autoprueba que comprueba las tensiones interna y externa y el contactor.
Pre-carga de las cargas: El circuito de pre-carga precargará cargas capacitivas como inversores o inversores/cargadores antes de que el contactor se cierre para impedir una elevada corriente de irrupción.
Cierre del contactor: El Lynx Smart BMS NG está operativo y se enciende la alimentación del/de los Lynx Distributor(s).
Funcionamiento Una vez encendido, el contactor se cierra. El LED verde de estado y el LED azul de Bluetooth del Lynx Smart BMS NG y el LED verde de alimentación del/de los Lynx Distributor(s) se encienden. |  |
5.3. Modos de funcionamiento del BMS
El BMS del Lynx Smart BMS NG se comunica con las baterías y las protege de tensiones demasiado altas o demasiado bajas en las celdas y de las temperaturas bajas y altas. La batería informa de estas situaciones al Lynx Smart BMS NG, que toma las medidas necesarias apagando las cargas y/o los inversores/cargadores y cargadores y encendiendo o apagando el Lynx Smart BMS NG otra vez, de forma totalmente automática o manual.
El Lynx Smart BMS NG tiene tres modos de funcionamiento:
ON (encendido)
Este es el modo de funcionamiento normal. Todas las interfaces están operativas y el contactor está cerrado. Si el Lynx Smart BMS NG estuviera apagado por una baja tensión en las celdas o por desconexión por estado de carga bajo, saldría del modo OFF y volvería al modo ON cuando
se detecte una tensión de carga >11,7 V (> 23,4 V para un sistema de 24 V o > 46,8 V para un sistema de 48 V) superior a la tensión de la batería en la parte del sistema o
cuando todas las tensiones de celda sean superiores a 3,2 V en caso de apagado por baja tensión en las celdas o
cuando todas las tensiones de celda sean superiores a 3,37 V en caso de apagado por baja estado de carga o
cuando se vuelva a encender mediante el interruptor on/off remoto o
cuando se vuelva a encender mediante la aplicación VictronConnect.
El modo también es ON (encendido) durante un periodo de 5 minutos sin suministro de tensión de carga cuando se ha emitido una alarma de baja tensión en las celdas.
OFF (apagado)
Modo con la menor potencia. Todas las interfaces están apagadas y el contactor está abierto. Este modo se usa para no dañar las baterías por descargarlas demasiado.
El Lynx Smart BMS entrará en modo OFF (apagado) cuando se use el interruptor on/off remoto o el interruptor de la aplicación VictronConnect.
El Lynx Smart BMS NG también entrará en modo OFF (apagado) con un retardo de 5 minutos si:
una o más celdas caen por debajo de 2,8 V y no se ha detectado tensión de carga en ese periodo de tiempo para evitar una descarga mayor o
cuando se alcanza el límite de descarga establecido y para entonces no se ha detectado suficiente tensión de carga en la parte del sistema del BMS.
Standby (En espera)

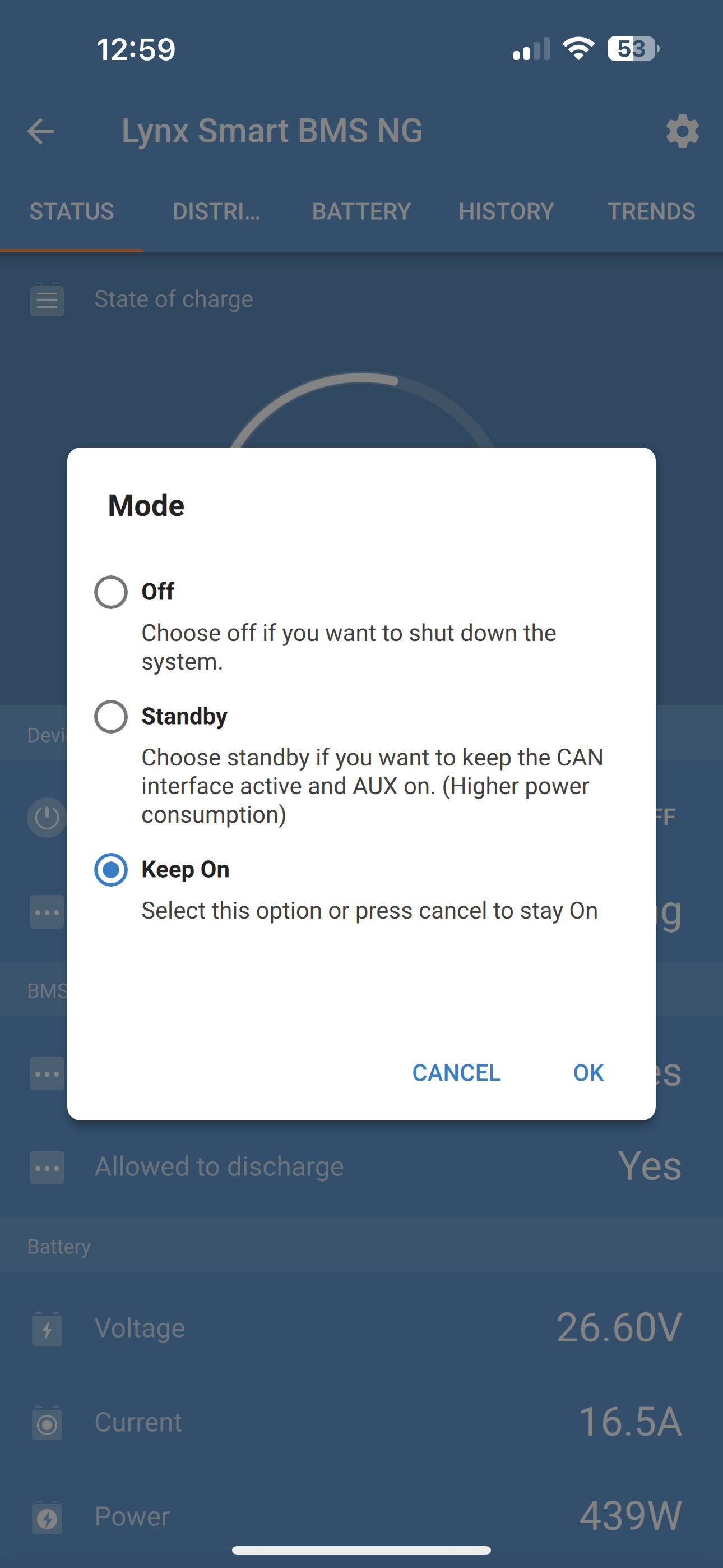

El Lynx Smart BMS NG puede ponerse en modo Espera con el interruptor de la aplicación VictronConnect o mediante el dispositivo GX y se usa cuando el barco está atracado o la caravana está aparcada para evitar descargas accidentales o cargas desde fuentes de la parte del sistema. Todos los sistemas se apagarán menos los equipos alimentados por el puerto de alimentación AUX, desde el que recomendamos que se alimente el dispositivo GX. Este modo no está pensado para cuando el barco o la caravana permanecen sin usarse durante periodos más prolongados. Por lo tanto, si se detecta baja tensión en las celdas o un bajo estado de carga (según el ajuste de límite de descarga del BMS), el Lynx Smart BMS NG pasará automáticamente al modo OFF (apagado) para evitar una mayor descarga de la batería.
Nota
El requisito básico para que el interruptor funcione en VictronConnect o en el dispositivo GX es que el contacto entre los pines 10 y 11 del multiconector esté puenteado con una anilla metálica o un interruptor on/off remoto.
En las tablas siguientes puede ver un resumen de los tres modos de funcionamiento, cómo activarlos manualmente y el estado de las interfaces:
Modo | Contactor principal | ATC (permitir la carga) | ATD (permitir la descarga) | Salida de alimentación AUX | Puerto VE.Can | Bluetooth | Uso previsto |
|---|---|---|---|---|---|---|---|
Encendido | Cerrado | Encendido | Encendido | Con alimentación | Operativo | Encendido | Modo de funcionamiento normal. Todas las interfaces están operativas. |
En espera | Abierto | Apagado | Apagado | Con alimentación | Operativo | Encendido | Todos los sistemas estarán apagados menos los equipos alimentados por el puerto de alimentación AUX, desde el que recomendamos que se alimente el dispositivo GX. |
Apagado | Abierto | Apagado | Apagado | Apagado | Apagado | Encendido | Modo con la menor potencia. Todas las interfaces están apagadas y el contactor está abierto. |
Modos del dispositivo Lynx Smart BMS y estado de las interfaces.
Modo | Interruptor de la aplicación VictronConnect | Interruptor del dispositivo GX | Interruptor on/off remoto conectado |
|---|---|---|---|
* Solo es posible desde el modo de Espera | |||
ON (encendido) | Sí | Sí* | Sí |
Standby (En espera) | Sí | Sí | No |
OFF (Apagado) | Sí | No | Sí |
Activación manual de los modos del dispositivo
5.4. Activación del Lynx Smart BMS NG
Este apartado describe el comportamiento del Lynx Smart BMS NG en caso de que se alcance el umbral de prealarma o se active una situación de baja tensión en las celdas o de baja temperatura.
Los límites del umbral de prealarma, alta/baja tensión en las celdas y alta/baja temperatura están codificados en la batería y no pueden modificarse.
Prealarma
Si la tensión de una celda cae y alcanza el umbral de prealarma, el relé programable se activará si está configurado como modo Relé de alarma. Esto dará un aviso anticipado de una inminente baja tensión en las celdas antes de que se desactiven las cargas. La prealarma se indica con el LED rojo parpadeando 3 veces cada 4 segundos El Lynx Smart BMS NG respeta un retardo mínimo de 30 segundos entre la activación de la prealarma y la desconexión de las cargas.
Corte por baja tensión de las celdas
Si la tensión de la celdas baja demasiado y alcanza el umbral de baja tensión en las celdas, el contacto de Permitir la descarga se abre y apaga todas las cargas. Si el Lynx Smart BMS está conectado a un dispositivo GX, los inversores compatibles con DVCC conectados al mismo dispositivo GX también se apagan. Transcurridos 5 minutos sin tensión de carga suficiente en la parte del sistema del BMS, se apagará.
Corte por baja temperatura o alta tensión de las celdas
Si la tensión de una celda sube demasiado y alcanza el umbral de tensión de celda alta (3,60 V codificado en la batería) o el umbral de temperatura baja, el contacto Permitir la carga se abre y apaga todos los cargadores. Si el Lynx Smart BMS NG está conectado a un dispositivo GX, los cargadores compatibles DVCC conectados al mismo dispositivo GX también se apagarán.
5.5. Funcionamiento del monitor de la batería
El Lynx Smart BMS NG tiene un monitor de baterías integrado. Mide la tensión y la corriente de la batería. A partir de estas mediciones, calcula el estado de carga y la autonomía de la batería. También hace un seguimiento de datos históricos, como la descarga más profunda, la descarga media y el número de ciclos.
5.6. Monitorización y control
Siempre se necesita un BMS para monitorizar y controlar la batería.
En función de la ruta de transmisión, el BMS y los parámetros de la batería, así como de los fusibles de los Lynx Distributors, pueden leerse de distintas formas:
Con la aplicación VictronConnect por Bluetooth.

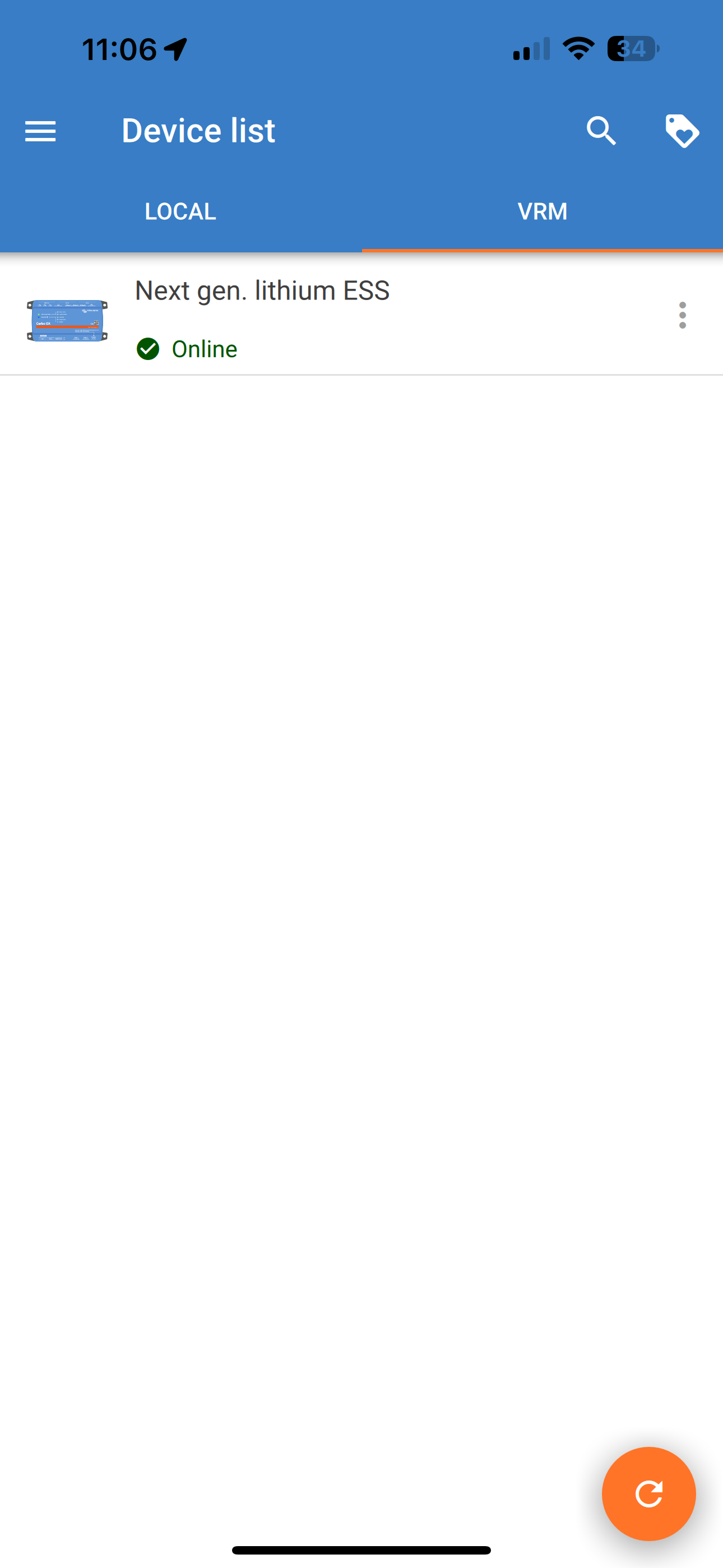

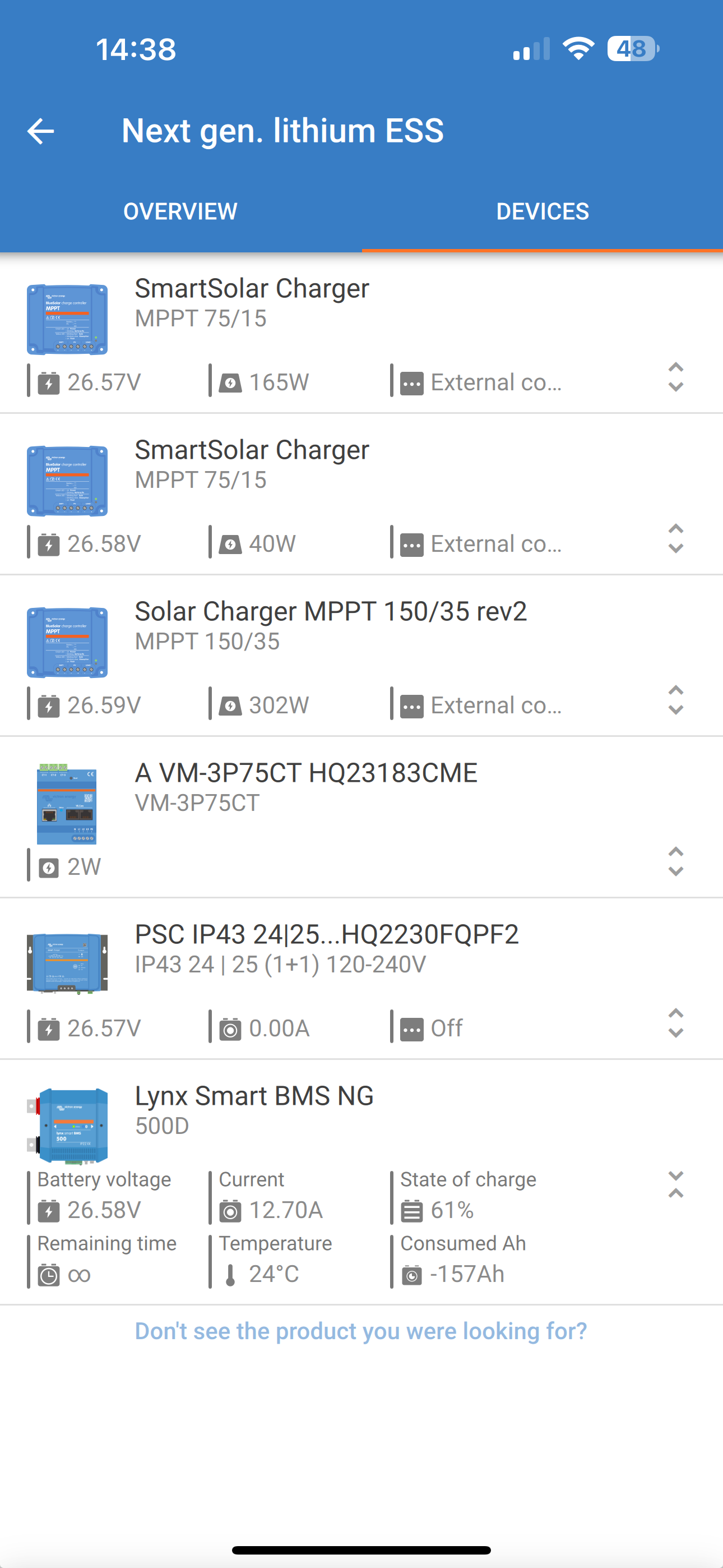

Con la aplicación VictronConnect por VictronConnect Remote (VC-R): Para esto se necesita que haya un dispositivo GX conectado al Lynx Smart BMS NG, y los datos deben transmitirse al portal VRM.
A través del Portal VRM: Para esto se necesita que haya un dispositivo GX conectado al Lynx Smart BMS NG, y los datos deben transmitirse al portal VRM.
En función de la ruta de transmisión, podrán leerse los siguientes parámetros:
Parámetro BMS | Bluetooth | Dispositivo GX | VC-R | VRM |
|---|---|---|---|---|
Estado de carga | Sí | |||
Modo | Sí | No | ||
Estado | Sí | |||
Permitir la carga | Sí | |||
Permitir la descarga | Sí | |||
Tensión de la batería | Sí | |||
Corriente de la batería | Sí | |||
Potencia de la batería | Sí | |||
Ah consumidos | Sí | |||
Tiempo restante | Sí | No | ||
Estado del relé | No | Sí | ||
Parámetro de historial | Bluetooth | Dispositivo GX | VC-R | VRM |
|---|---|---|---|---|
Descarga más profunda | Sí | |||
Ah consumidos acumulados | Sí | |||
Energía descargada | Sí | |||
Energía cargada | Sí | |||
Sincronizaciones | Sí | |||
Número total de ciclos de carga | No | Sí | No | Sí |
Número de descargas completas | No | Sí | No | Sí |
Tensión mínima de la batería | Sí | |||
Tensión máxima de la batería | Sí | |||
Tensión mínima de la celda | Sí | |||
Tensión máxima de la celda | Sí | |||
Temperatura mínima de la batería | Sí | Sí* | ||
Temperatura máxima de la batería | Sí | No | Sí | Sí* |
Último error | Sí | |||
* Mediante widget personalizado | ||||
Parámetro de la batería | Bluetooth | Dispositivo GX | VC-R | VRM |
|---|---|---|---|---|
Estado del equilibrador | Sí | |||
Tensión mín y máx de celda | Sí | |||
Temperatura mín y máx de celda | Sí | |||
Número de baterías | Sí | |||
Número de celdas de la batería | Sí | |||
Número de baterías en serie | Sí | |||
Número de baterías en paralelo | Sí | |||
Número de serie | Sí | No | ||
Capacidad | Sí | No | ||
Versión de firmware | Sí | No | ||
Tensión de la batería | Sí | |||
Temperatura de la batería | Sí | |||
Corriente de la batería | Sí | No | ||
Tensión de cada celda | Sí | No | ||
Parámetro del distribuidor | Bluetooth | Dispositivo GX | VC-R | VRM |
|---|---|---|---|---|
Estado del distribuidor [A..D] | Sí | No | ||
Fusibles del distribuidor [A..D] | Sí | No | ||
5.6.1. Monitorización del BMS mediante VictronConnect y VC-R
Puede usarse la aplicación VictronConnect para monitorizar las baterías, el estado del fusible del Lynx Distributor y el historial mediante Bluetooth o VC-R. La tabla de la sección anterior muestra los parámetros disponibles según el tipo de conexión.
Para revisar el BMS o los parámetros de la batería, haga lo siguiente:
|
|
|
Tenga en cuenta que las advertencias, alarmas y mensajes de error solo se muestran cuando hay una conexión activa al BMS a través de VictronConnect. La aplicación no permanece activa en un segundo plano ni cuando la pantalla está apagada.
Compatibilidad con VictronConnect-Remote (VC-R)
La función VictronConnect-Remote permite acceder al Lynx Smart BMS NG a distancia. El requisito previo para ello es que el BMS esté conectado a un dispositivo GX que tenga una conexión (Internet) al portal VRM.
Esta potente opción permite la configuración y monitorización completas del producto (excepto el Bluetooth) desde prácticamente cualquier lugar del mundo con la aplicación VictronConnect. La experiencia del usuario con la interfaz es como si el Lynx Smart BMS NG estuviera conectado localmente por Bluetooth.
|
|
|
5.6.2. Lectura instantánea de VictronConnect

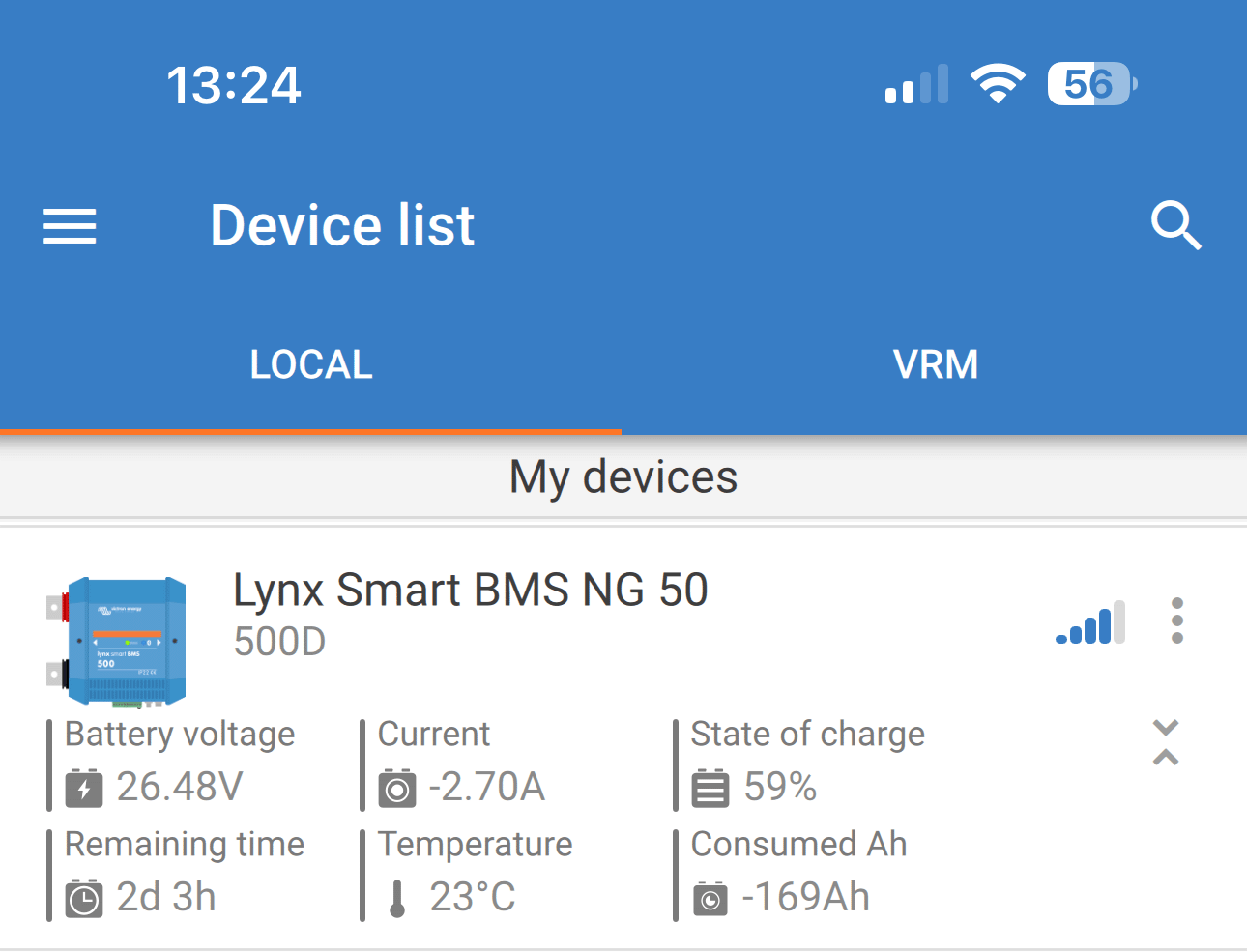

Tensión, corriente, estado de carga y tiempo de funcionamiento restante de la batería en un solo vistazo. Encuentre en segundos el dato que necesita conocer en la Lista de dispositivos de la aplicación VictronConnect.
La ventaja es que los datos están disponibles mucho más rápido, junto con los datos de otros dispositivos Smart Bluetooth, y el rango es más amplio que el de una conexión Bluetooth normal.
Para habilitar la lectura instantánea:
|  |
|
5.6.3. Monitorización del BMS a través de un dispositivo GX
Los parámetros de la batería, el estado del fusible del Lynx Distributor y el historial pueden leerse también con un dispositivo GX a través de la consola remota junto con un Lynx Smart BMS NG. La tabla de la sección anterior presenta los parámetros disponibles según el tipo de conexión.
Para revisar el BMS o los parámetros de la batería, haga lo siguiente:
|  |
5.6.4. Monitorización del BMS a través del portal VRM
La mayoría de los parámetros también se pueden leer a través del portal VRM (se necesita un dispositivo GX junto con un Lynx Smart BMS NG que transmita sus datos a VRM). La tabla de la sección anterior presenta los parámetros disponibles según el tipo de conexión.
Los parámetros de la batería también pueden verse a través de la pestaña “Avanzado”. Para más información, véase la documentación del portal VRM en nuestro sitio web.
5.7. Mantenimiento de la batería
Una vez que el Lynx Smart BMS NG esté en funcionamiento es importante prestar atención a las baterías.
Estas son las pautas básicas:
Evite la descarga total de la batería en todo momento. Para ello, use el ajuste de límite de descarga.
Familiarícese con la opción de prealarma y actúe para evitar el apagado del sistema CC cuando la prealarma se active.
Cargue las baterías lo antes posible cuando la prealarma esté activa o el BMS haya desactivado las cargas.
Minimice todo lo posible el tiempo que las baterías pasan en un estado de descarga profunda.
Las baterías han de pasar al menos 2 horas al mes en modo de carga de absorción para garantizar que pasan suficiente tiempo en modo de equilibrado.
Si deja el sistema sin atención durante un tiempo, mantenga las baterías cargadas o asegúrese de que están (casi) llenas. Luego desconecte el sistema CC de la batería desconectando el polo positivo de la batería.
