9. Bijlage

In deze sectie:

9.1. LED-indicaties, waarschuwing, alarm- en foutcodes

LED's

Het Lynx Smart BMS NG is uitgerust met twee LED’s, de Bluetooth-LED en de Status-LED. Deze LED’s geven de bedrijfsmodus en de foutmodus aan als er een fout waargenomen wordt.

Bluetooth-LED	Omschrijving
Uit	Geen systeemvoeding of Bluetooth is uitgeschakeld in de VictronConnect-app. Bluetooth kan in zowel VictronConnect als een GX-apparaat uitgeschakeld worden, maar alleen ingeschakeld worden vanaf een GX-apparaat.
Blauw aan	Een Bluetooth-apparaat is verbonden met het Lynx Smart BMS NG
Blauw knipperend	Bluetooth is actief, maar er is geen apparaat verbonden
Blauw knipperend op intervallen van 3 seconden	Het Lynx Smart BMS staat in de UIT-modus, maar is nog steeds bereikbaar via Bluetooth

Status-LED	Omschrijving
Uit	Het Lynx Smart BMS NG staat in de UIT-modus
Oranje aan	Initialiseren of afsluiten
Oranje knipperend	Vertraagde uitschakeling door afkoeling van het voorlaadcircuit
Groen aan	In werking, de magneetschakelaar is gesloten
Groen knipperend	Voorladen
Groen knipperend op intervallen van 3 seconden	Het Lynx Smart BMS NG staat in de stand–by modus
Wisselend groen en rood	Systeem in bootloader-modus (firmware bijwerken)
Rood knippert 1 keer elke 4 seconden	Waarschuwing, zie VictronConnect voor meer informatie

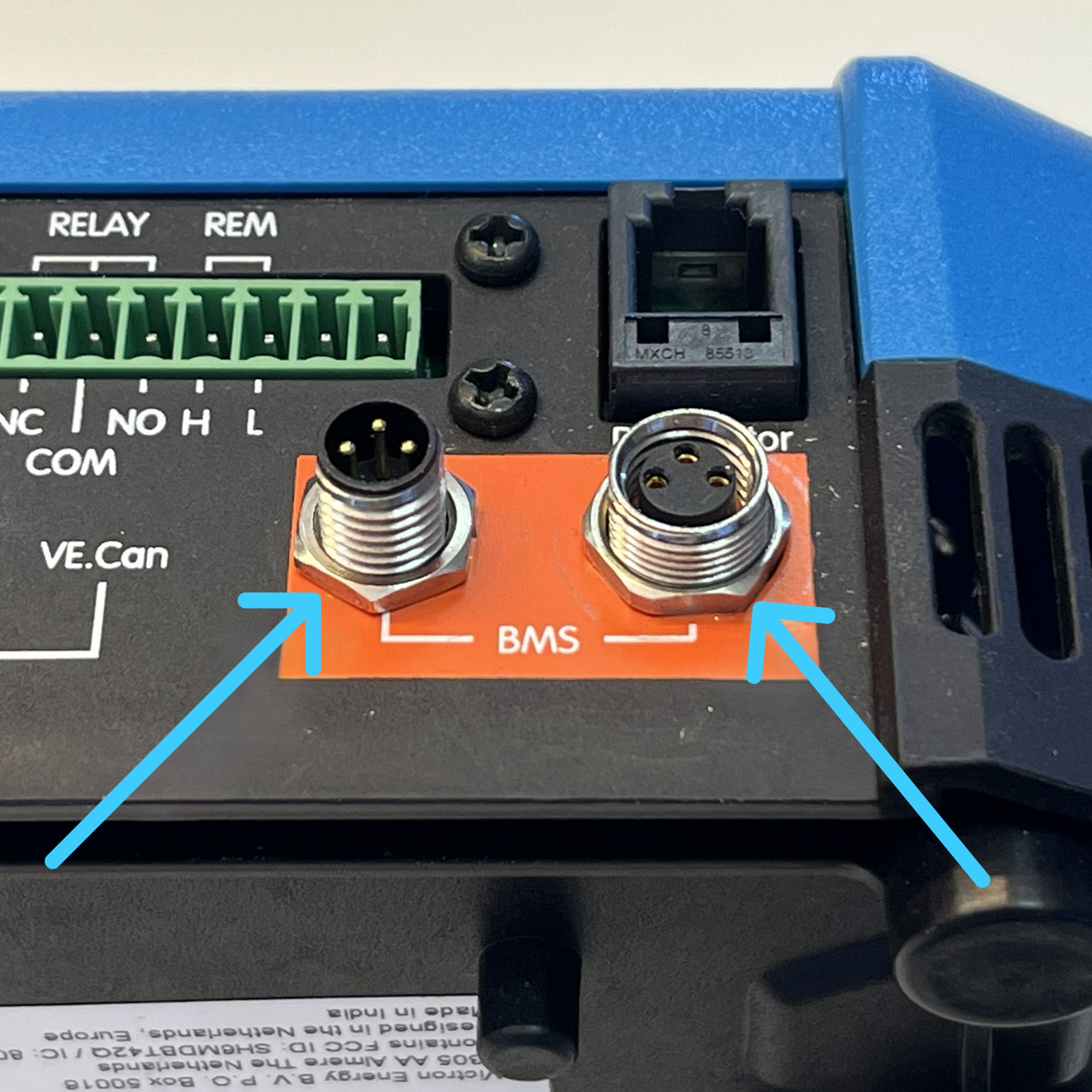

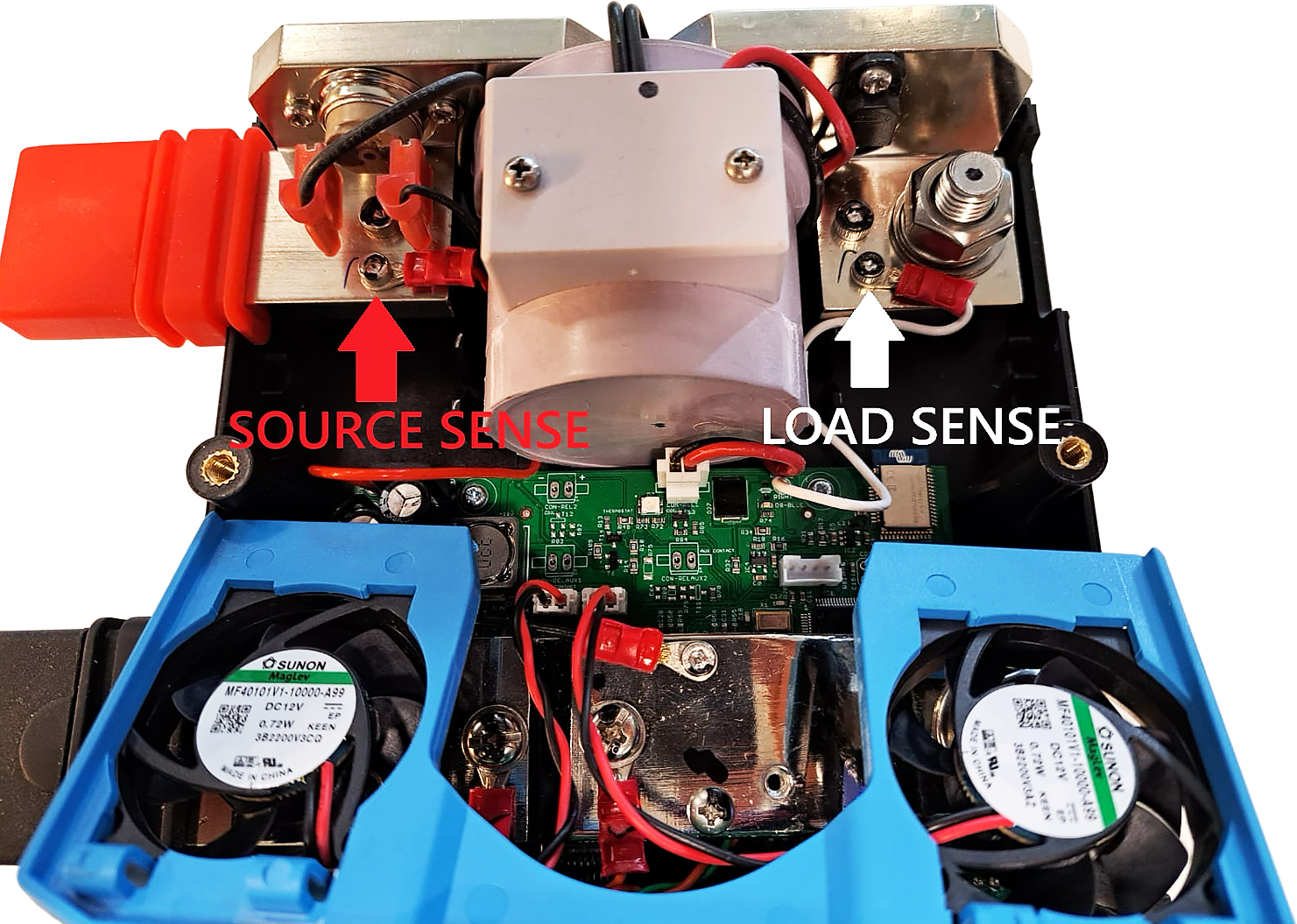

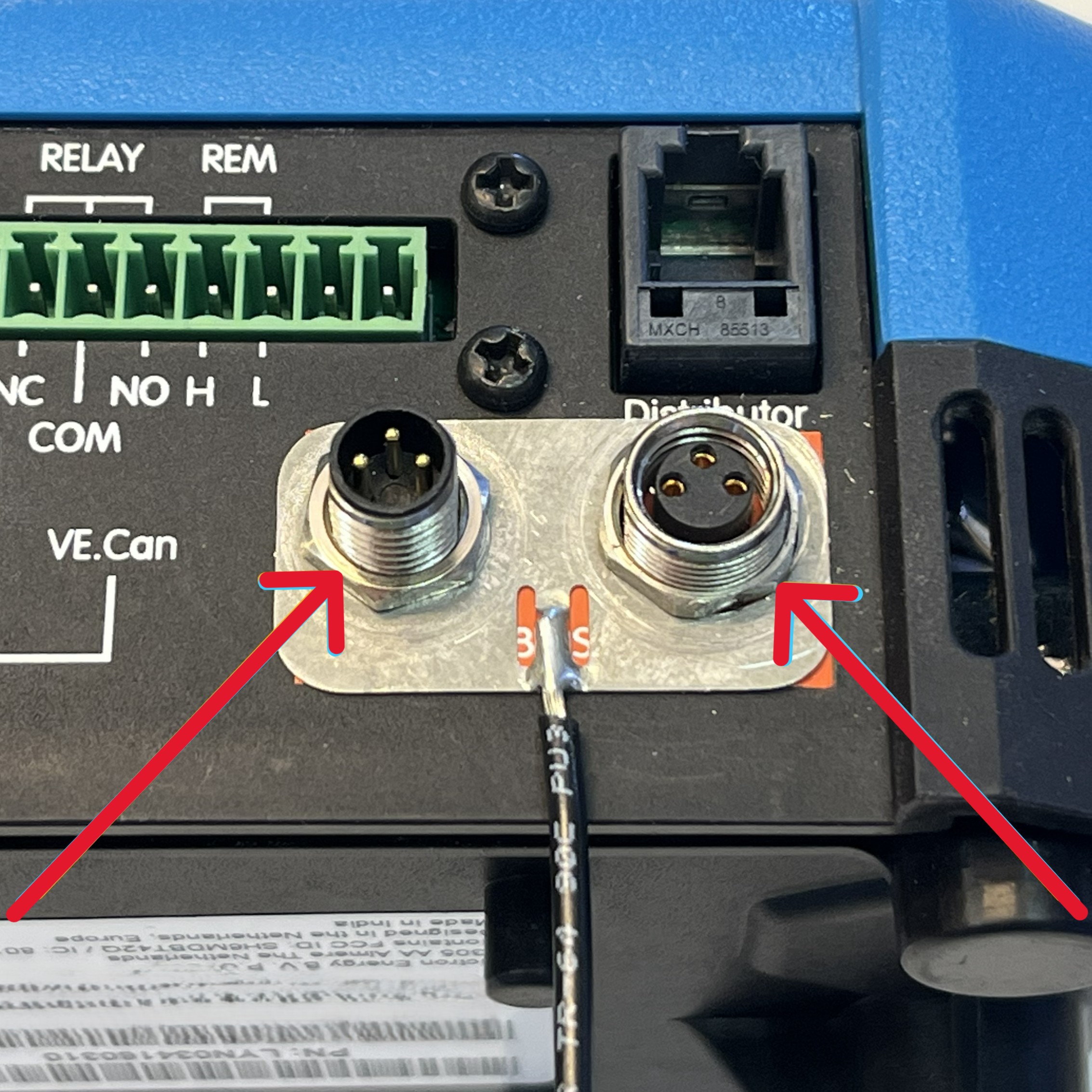

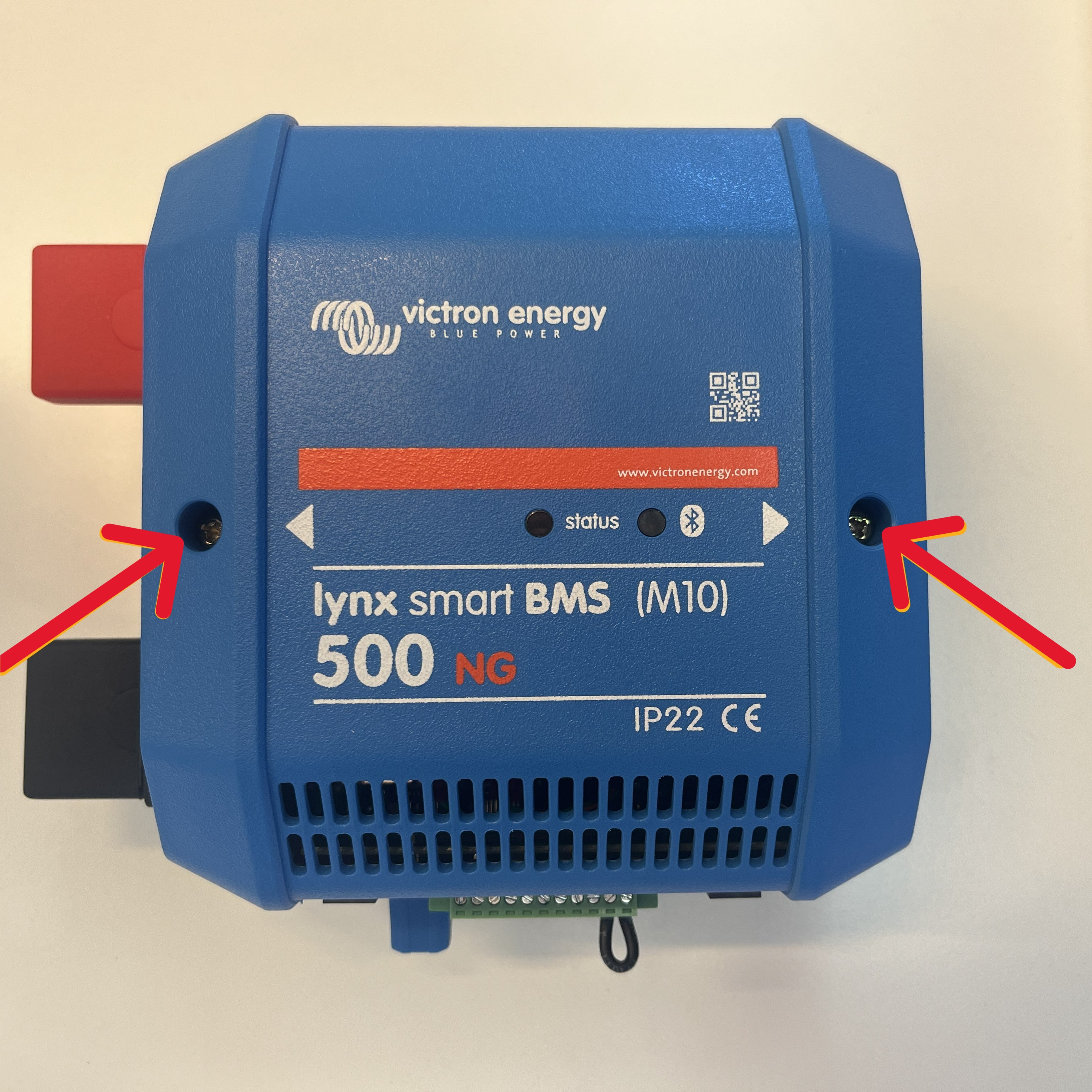

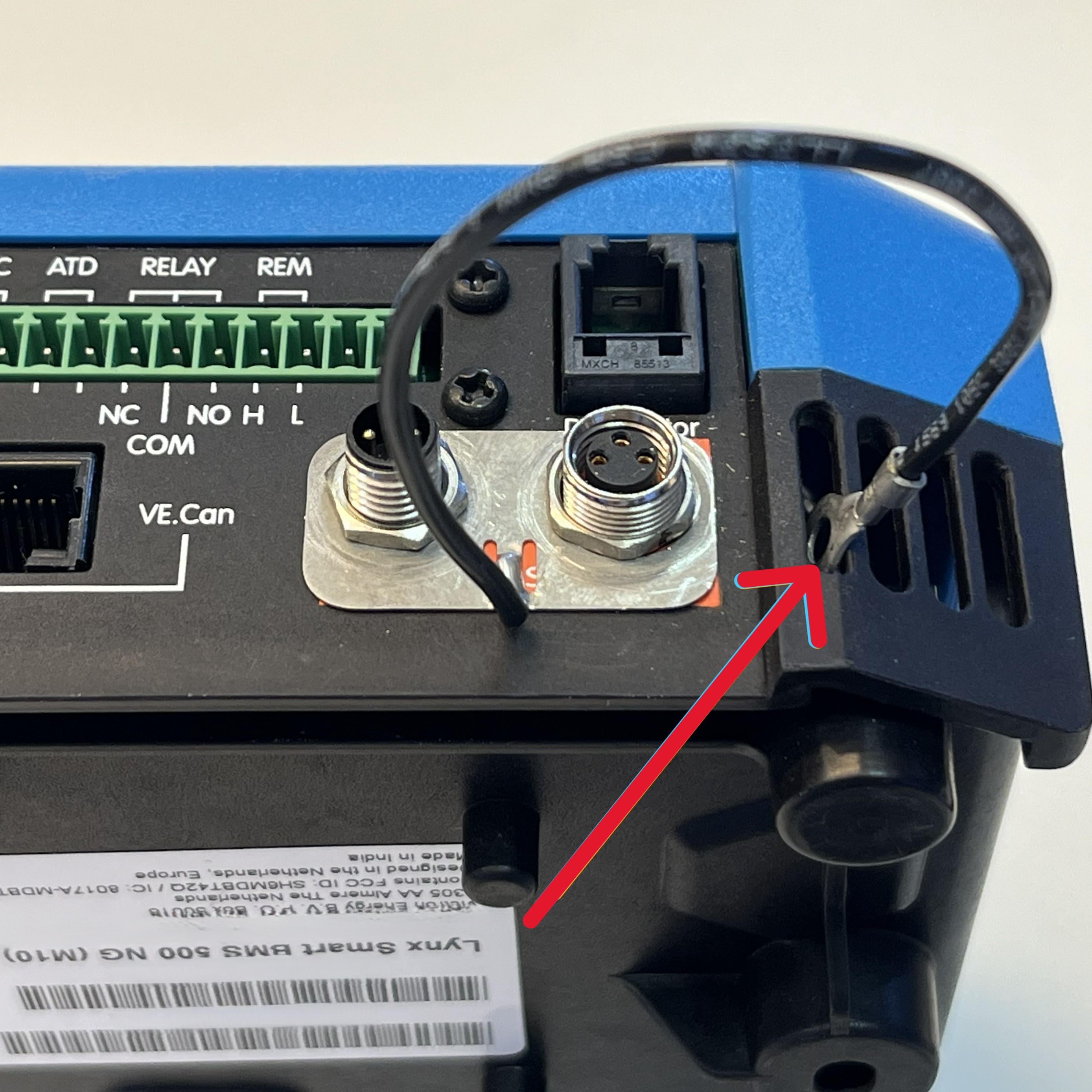

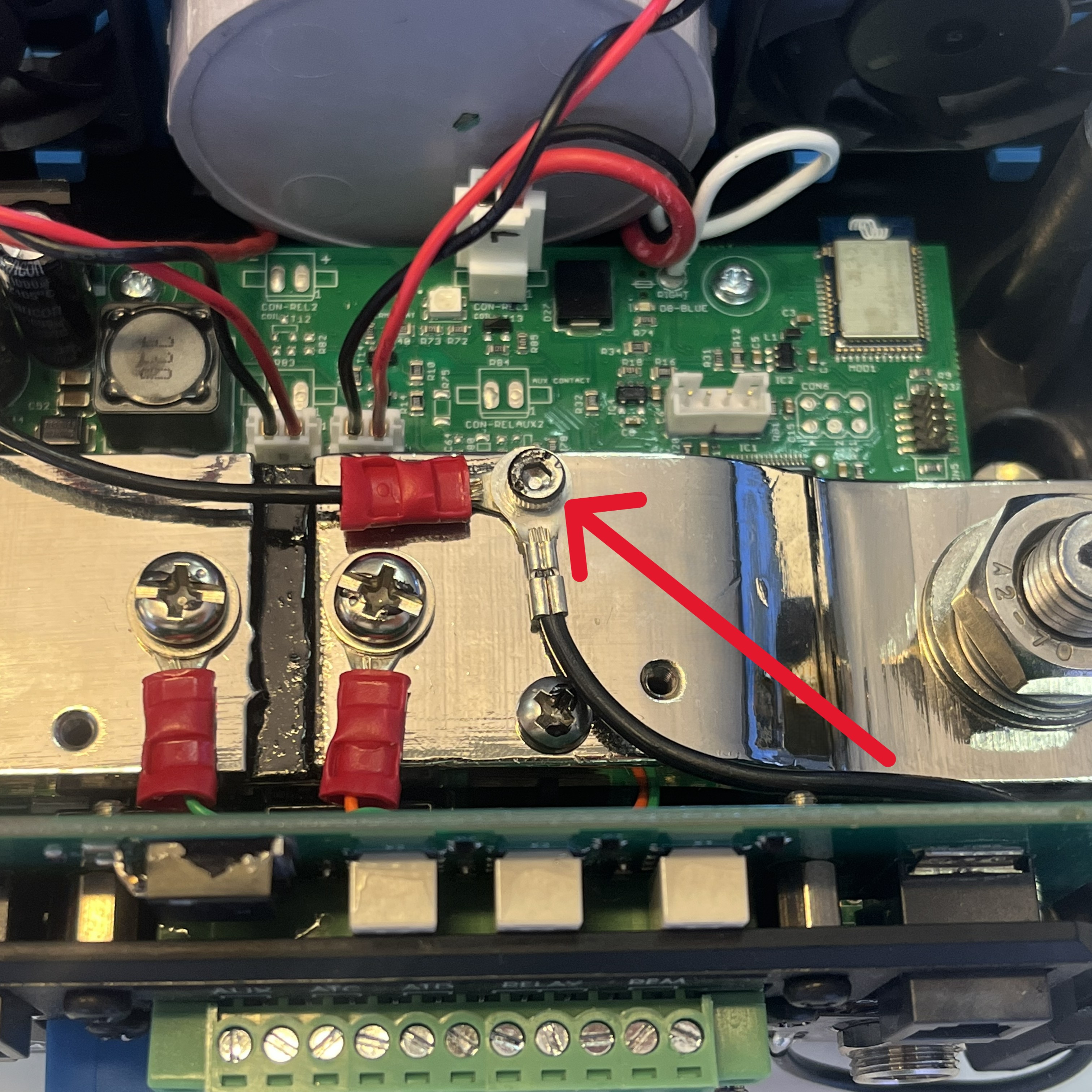

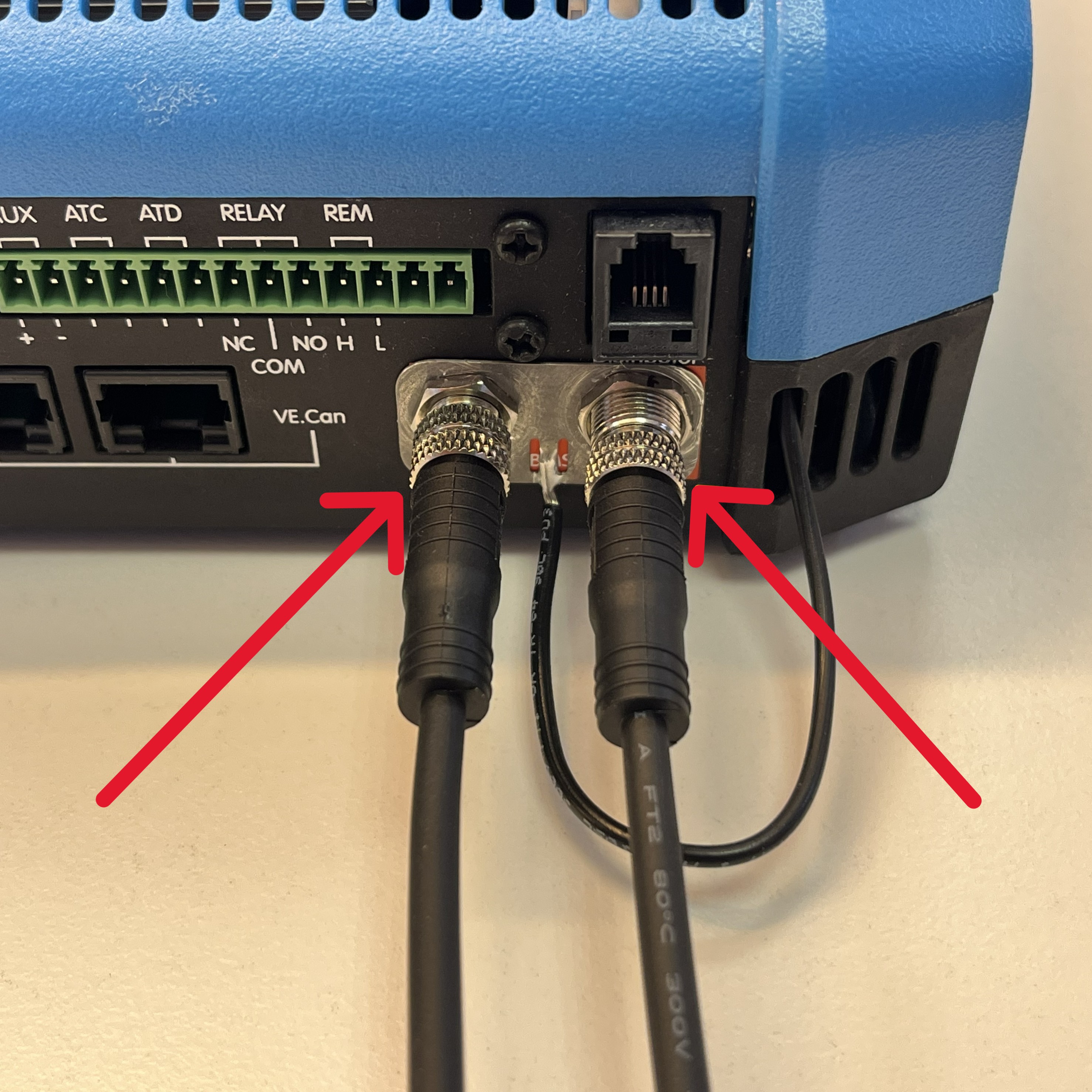

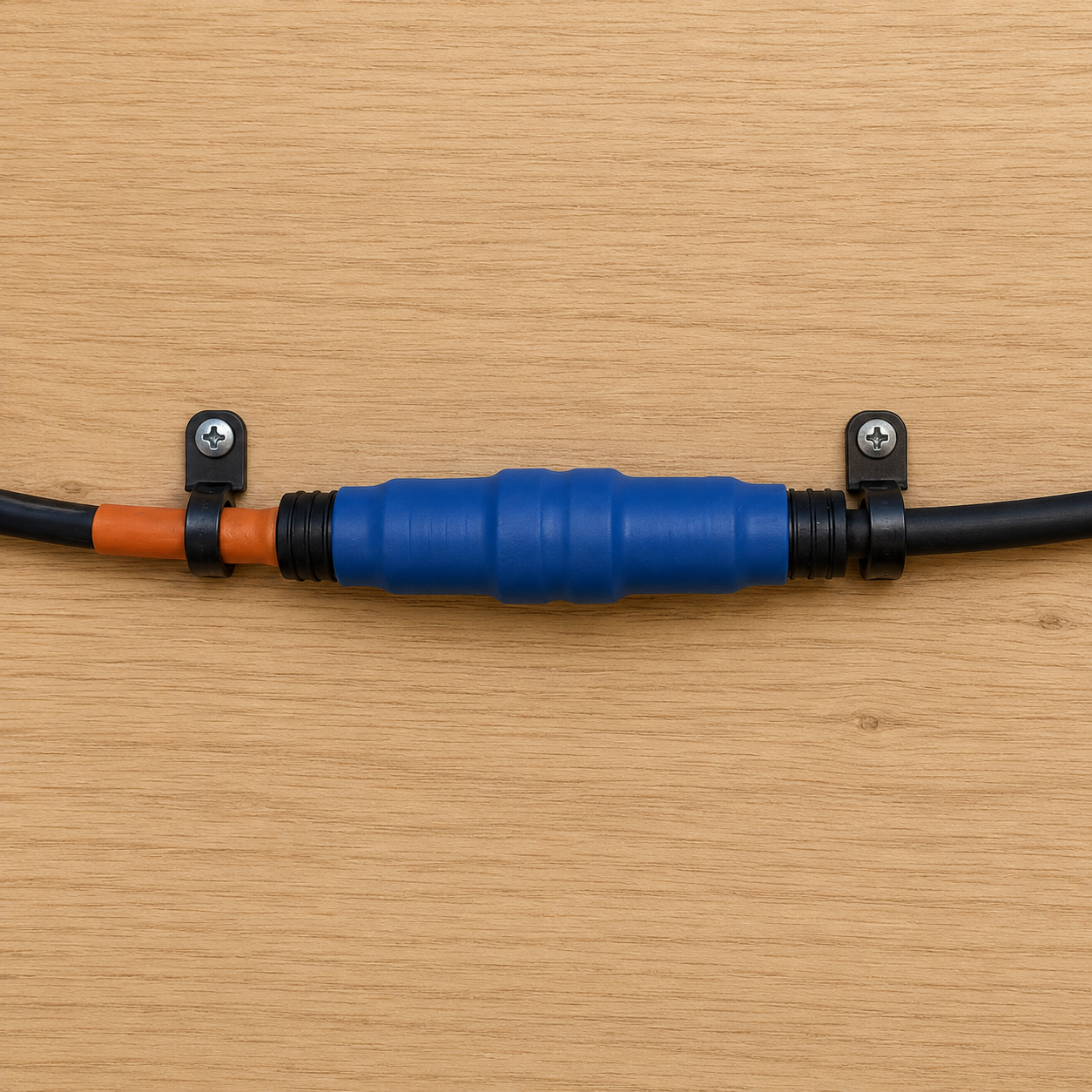

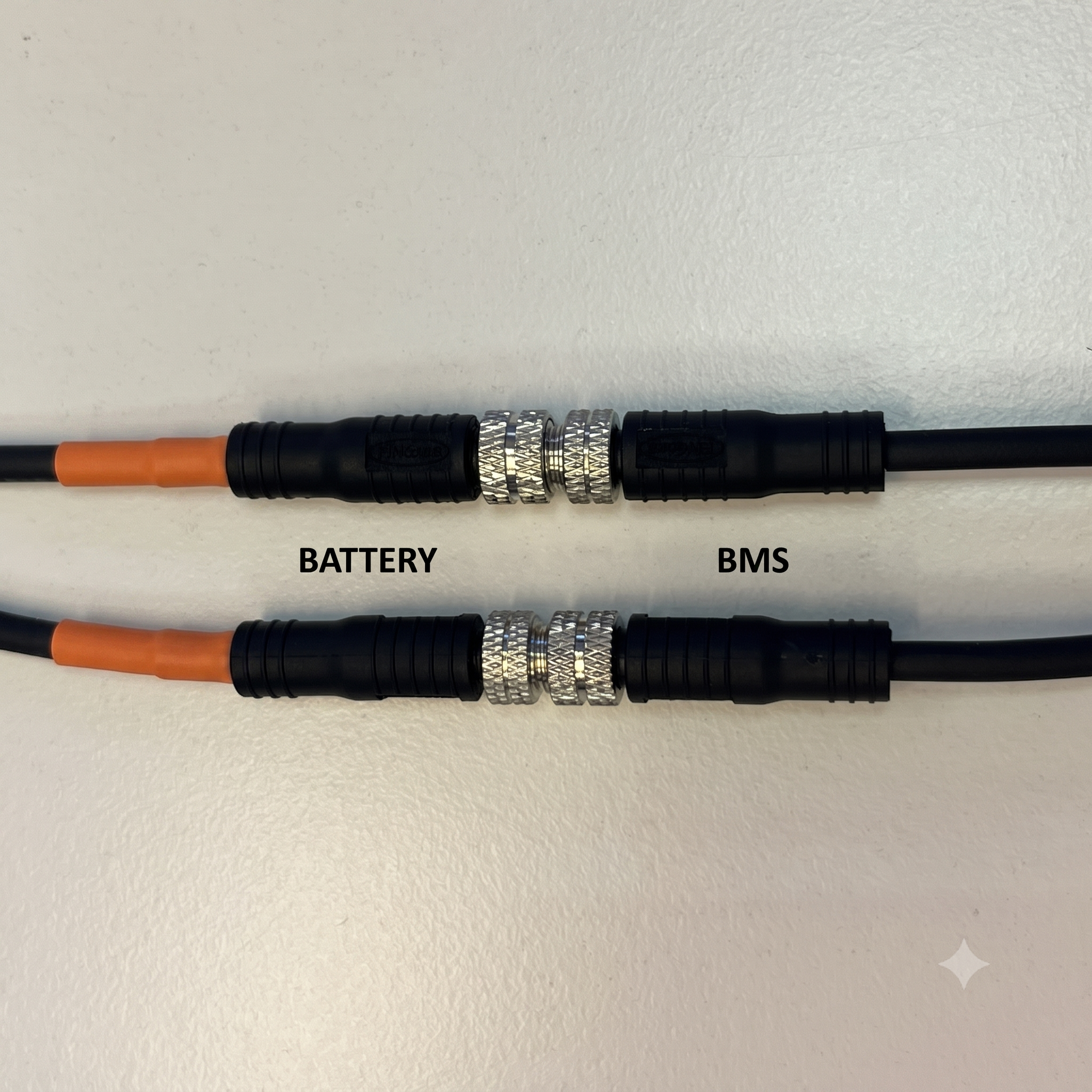

Rood knippert 2 keer elke 4 seconden	Accucommunicatie fout, controleer accu-BMS-kabels
Rood knippert 3 keer elke 4 seconden	Hoge/lage celspanning of hoge/lage temperatuur waargenomen.
Rood knippert 4 keer elke 4 seconden	Hoge BMS-temperatuur waargenomen.
Rood knippert 5 keer elke 4 seconden	Voorlaad time-out
Rood knippert 6 keer elke 4 seconden	Voorlaad hoge stroom
Rood knippert 7 keer elke 4 seconden	Waarschijnlijk verkeerd systeemspanningen
Rood knippert 8 keer elke 4 seconden	Magneetschakelaar stroom te hoog
Rood knippert 9 keer elke 4 seconden	Initialisatiefout
Rood knippert 10 keer elke 4 seconden	VeiligheidsMagneetschakelaar fout
Rood knippert 12 keer elke 4 seconden	Interne voedingsfout
Rood knippert 14 keer elke 4 seconden	Accuspanning niet toegestaan

Waarschuwings-, alarm- en foutcodes

Waarschuwings-, alarm- en foutcodes worden ook gerapporteerd via de VictronConnect-app of een aangesloten GX-apparaat en VRM.
Een waarschuwing geeft aan dat er een probleem is. Als het niet wordt verholpen, zal het systeem uitgeschakeld worden. Een alarm geeft de reden voor het uitschakelen van het systeem aan.

Dit is een lijst met de alarm- en foutcodes. Raadpleeg het hoofdstuk Problemen oplossen en ondersteuning voor een uitleg van deze alarmen en wat er gedaan moet worden in geval van een van deze fouten of alarmen.

Waarschuwingscodes

Waarschuwingscode VictronConnect	Waarschuwingscode GX-apparaat	Omschrijving	Instructies / Opmerkingen
W-B01	Lage celspanning	Lage celspanning	Laad de accu op of verminder de belasting om een dreigende systeemuitschakeling te voorkomen.
W-B02	#105 of #106	Hoge stroom	Verminder de stroom om een dreigende systeemuitschakeling te voorkomen. Doe dit door de belasting te verminderen of door belastingen uit te schakelen.
W-B03	#101	Hoge BMS-temperatuur	Controleer de omgevingstemperatuur en controleer of de ventilatoren van het BMS functioneren. Als de ventilatoren draaien, verlaag dan de omgevingstemperatuur. Als de ventilatoren niet draaien, neem dan contact op met de Victron-leverancier
W-B04	#112	Waarschuwing defecte magneetschakelaar	Verminder de stroom om een dreigende systeemuitschakeling te voorkomen. Doe dit door de belasting te verminderen of door belastingen uit te schakelen. Neem contact op met de Victron leverancier.
W-B06	-	Belasting zal losgekoppeld worden	De belastingen worden binnen 30 seconden uitgeschakeld als de storing niet is verholpen. Bijvoorbeeld lage accuspanning. Deze waarschuwing is altijd in combinatie met de reden waarom de belasting wordt losgekoppeld. De belastingen worden uitgeschakeld via het ATD-contact en/of via het GX-apparaat.
W-B07	-	Lage laadtoestand	Laad de accu op of verminder de belasting om een dreigende systeemuitschakeling te voorkomen.
W-D01	#221	Communicatie met Distributor A is uitgevallen	Controleer de kabel tussen het BMS en de Distributor.
W-D02	#222	Communicatie met Distributor B is uitgevallen	Controleer de kabel tussen het BMS en de Distributor.
W-D03	#223	Communicatie met Distributor C is uitgevallen	Controleer de kabel tussen het BMS en de Distributor.
W-D04	#224	Communicatie met Distributor D is uitgevallen	Controleer de kabel tussen het BMS en de Distributor.

Alarmcodes

Alarmcode VictronConnect	Alarmcode GX-apparaat	Omschrijving	Instructies / Opmerkingen
A-B01	#103	Lage celspanning	Accu opladen. Het systeem zal de belastingen weer inschakelen als de accu voldoende is opgeladen.
A-B02	#105 of #106	Hoge stroom	Verlaag de laadstroom of schakel sommige belastingen uit. Het systeem zal proberen om de acculaders of belastingen binnen 5 minuten opnieuw in te schakelen.
A-B06	-	Belasting losgekoppeld	De belastingen zijn uitgeschakeld via het ATD-contact en/of het GX-apparaat. Los dit alarm op door de accu op te laden Als dit niet wordt opgelost, zal uiteindelijk de magneetschakelaar openen en het DC-systeem worden losgekoppeld.
A-B07	-	Lage laadtoestand	Accu opladen. Het systeem zal de belastingen weer inschakelen als de accu voldoende is opgeladen.

Foutcodes

Foutcode VictronConnect	Foutcode GX-apparaat	Omschrijving	Instructies / Opmerkingen
E-B09	#09	Accuspanning niet toegestaan	De accuspanning is te hoog of te laag. Controleer de accuspanning en controleer de accu-instellingen in de VictronConnect-app. Deze fout treedt op als de accuspanning buiten alle bereiken voor systeemspanning ligt (9 V > Vbat > 60 V)
E-B11	#11	Hardwarefout	Neem contact op met de Victron leverancier.
E-B25	#25	Voorlaadfout	De belastingsweerstand is te laag om de belastingen voor te laden. Koppel enkele DC-belastingen los of verminder deze.
E-B26	#26	Magneetschakelaar fout	Neem contact op met de Victron leverancier.
E-B34	#34	Verkeerde systeemspanning	Controleer in de VictronConnect-app de instellingen met betrekking tot de accuspanning.
E-B35	#35	Voorlaad time-out	Het laadvermogen is te hoog voor voorladen. Koppel enkele DC-belastingen los.
E-B36	#36	ATC/ATD-storing	Controleer de ATC/ATD-bedrading en zorg ervoor dat alle belastingen en acculaders worden beheerd door de ATC of ATD.
E-B119	#119	Instellingengegevens zijn verloren.	Instellingengegevens zijn beschadigd. Ga naar de instellingenpagina en stel de standaardwaarden opnieuw in.

Alarmcodes Lynx Distributor gerelateerd

Code VictronConnect	Code GX-apparaat	Omschrijving	Instructies / opmerkingen
A-F01	#201	Zekering “Fuse_1” is doorgebrand	Zekering is doorgebrand. Vervang zekering.
A-F02	#202	Zekering “Fuse_2” is doorgebrand
A-F03	#203	Zekering “Fuse_3” is doorgebrand
A-F04	#204	Zekering “Fuse_4” is doorgebrand
A-F05	#205	Zekering “Fuse_5” is doorgebrand
A-F06	#206	Zekering “Fuse_6” is doorgebrand
A-F07	#207	Zekering “Fuse_7” is doorgebrand
A-F08	#208	Zekering “Fuse_8” is doorgebrand
A-F09	#209	Zekering “Fuse_9” is doorgebrand
A-F10	#210	Zekering “Fuse_10” is doorgebrand
A-F11	#211	Zekering “Fuse_11” is doorgebrand
A-F12	#212	Zekering “Fuse_12” is doorgebrand
A-F13	#213	Zekering “Fuse_13” is doorgebrand
A-F14	#214	Zekering “Fuse_14” is doorgebrand
A-F15	#215	Zekering “Fuse_15” is doorgebrand
A-F16	#216	Zekering “Fuse_16” is doorgebrand

9.2. Ondersteunde NMEA 2000 PGN’s

Omschrijving	PGN
Productinformatie	126996
Gedetailleerde DC-status	127506
DC-/accustatus	127508
Bankstatus wijzigen Status 1: Magneetschakelaar Status 2: Alarm Status 3: Accuspanning laag Status 4: Accuspanning hoog Status 5: Status programmeerbaar relais	127501

Klasse en functie:

N2K-apparaatklasse: Elektrische opwekking
Functie N2K-apparaat: Accu

Raadpleeg voor meer informatie de Integratiegids NMEA 2000 & MFD.

9.3. Lijst met instellingen accumonitor

Omschrijving	standaardwaarde	instelbaar	vast	automatisch
Accucapaciteit	---	Nee	Nee	Ja
Geladen spanning	14,0 V/28,0 V/56,0 V*	Ja	Nee	Nee
Staartstroom	4 %	Ja	Nee	Nee
Nulstroomkalibratie	---	Nee	Nee	Ja (bij het opstarten)
Peukert-exponent	1.05	Nee	Ja	Nee
Laadefficiëntiefactor	99 %	Nee	Ja	Nee
Stroomdrempel	0,05 A	Nee	Ja	Nee
Waarschuwingsniveau Lage laadtoestand	15 %	Ja	Nee	Nee
Ontladingslimiet	10 %	Ja	Nee	Nee
Delta T	1	Nee	Ja	Nee
Einde laadtoestand-cyclus	90 %	Nee	Ja	Nee
Laadtoestand-cyclus	65 %	Nee	Ja	Nee
Laadtoestand volledige ontlading	5 %	Nee	Ja	Nee

* voor een system met 12 V/24 V/48 V

9.4. Multiconnector aansluitingen en overzicht

Pen	Naam	Type	Functie
1	AUX spanning-uitgang +	Systeemspanning positief	De positieve aansluiting om hulpapparatuur, zoals een GX-apparaat, van stroom te voorzien.
2	AUX spanning-uitgang -	Systeemspanning negatief	De negatieve (aarde) aansluiting om hulpapparatuur, zoals een GX-apparaat, van stroom te voorzien.
3 4	Toestaan te laden	Potentiaalvrij contact	Schakel de acculaders in of uit via een bedraad signaal. Pin 3 kan worden gebruikt als signaalingang voor pin 4 en bedraad, bijv. van AUX + of AUX -. Zie systeemvoorbeelden voor de juiste bedrading. Als opladen is toegestaan, dan zijn de contacten gesloten en als opladen niet is toegestaan, dan zijn de contacten open.
5 6	Toestaan te ontladen	Potentiaalvrij contact	Schakel de belastingen in of uit via een bedraad signaal. Pin 5 kan worden gebruikt als signaalingang voor pin 6 en bedraad, bijv. van AUX + of AUX -. Zie systeemvoorbeelden voor de juiste bedrading. Als ontladen is toegestaan, dan zijn de contacten gesloten en als opladen niet is toegestaan, dan zijn de contacten open.
7	Programmeerbaar relais NC	Potentiaalvrij contact	Het programmeerbare relais wordt gebruikt om een dynamo aan te sturen of als alarmrelais. Raadpleeg voor details hoofdstukAansluiten van programmeerbaar relaisAansluiten van programmeerbaar relais
8	Programmeerbare relais COM	Potentiaalvrij contact
9	Programmeerbare relais NO	Potentiaalvrij contact
10	Remote aan / uit H	Pull-up-weerstand	Om het Lynx Smart BMS remote aan of uit te zetten. Voor de volledige functionaliteit raadpleeg hoofdstuk Aansluiten van de remote aan/uit.Aansluiten van de remote aan/uit
11	Remote aan / uit L	Pull-down-weerstand
12		Sensor	Nog niet ondersteund, toekomstig gebruik
13		Sensor	Nog niet ondersteund, toekomstig gebruik

9.5. Lynx Smart BMS NG gerelateerde menustructuur van het GX-apparaat

Dit is een overzicht van de Lynx Smart BMS NG gerelateerde menustructuur van het GX-apparaat.

Menu-item	Standaardwaarde / apparaat	Beschrijving en/of mogelijke waarden
Lynx Smart BMS NG	Toont de belangrijkste accuparameters in één oogopslag
Schakelaar	Aan	Soft-schakelaar om handmatig het Lynx Smart BMS NG naar de stand-by- of Aan-modus over te schakelen
Status	In werking	Mogelijke statussen: Initialiseren, voorladen, in werking, uitschakelen, stand-by
Fout	#0 - Geen fout	Foutstatus
Foutmelding accubank	Geen
Accu	Spanning, stroom, vermogen	Toont de actuele gegevens van de accumonitor
Laadstatus	%	Laadtoestand in procenten
Accutemperatuur	°C	De huidige accutemperatuur
Verbruikte ampère-uur	Ah	Geeft de verbruikte Ah weer sinds de accu voor het laatst volledig is opgeladen
Resterende tijd	Dagen / uren	Geeft de geschatte tijd weer, gebaseerd op de actuele belasting en de ontladingslimiet
Details	Biedt informatie op celniveau
Laagste celspanning	V	De huidige laagste celspanning
Hoogste celspanning	V	De huidige hoogste celspanning
Minimale celtemperatuur	°C	De huidige laagste celtemperatuur
Maximale celtemperatuur	°C	De huidige hoogste celtemperatuur
Alarmmeldingen	Overzicht van de alarmstatus
Hoge interne temperatuur	Ok
Lage celspanning	Ok
Lage laadtoestand	Ok
Lage celspanning	Ok
Alarmmeldingen moduleniveau	Overzicht van alarmmeldingen moduleniveau
Historie	De geschiedenisgegevens sinds de laatste reset
Diepste ontlading	Ah	De diepste ontlading sinds de laatste reset van de geschiedenis
Totale laadcycli	0	Aantal laadcycli sinds de laatste reset van de geschiedenis
Aantal volledige ontladingen	0	Er wordt rekening gehouden met een volledige ontlading nadat de laadtoestand onder de 5% is gedaald
Cumulatieve Ah verbruik	Ah	Cumulatieve Ah getrokken sinds de laatste reset van de geschiedenis
Minimale spanning	V	Minimale spanning sinds de laatste reset van de geschiedenis
Maximale spanning	V	Maximale spanning sinds de laatste reset van de geschiedenis
Minimale celspanning	V	Minimale celspanning sinds de laatste reset van de geschiedenis
Maximale celspanning	V	Maximale celspanning sinds de laatste reset van de geschiedenis
Tijd sinds de laatste keer dat de accu volledig geladen was	Dagen / uren
Aantal synchronisaties	0	Cumulatief aantal synchronisaties accumonitor
Minimale temperatuur	°C	Minimale accutemperatuur sinds de laatste reset van de geschiedenis
Ontladen energie	kWh	Cumulatieve hoeveelheid ontladen energie sinds de laatste reset van de geschiedenis
Geladen energie	kWh	Cumulatieve hoeveelheid geladen energie sinds de laatste reset van de geschiedenis
Wis historie	Druk om te wissen	Wist alle geschiedenisgegevens
Instellingen	Algemene instellingen
Terugzetten naar fabrieksinstellingen		Druk om terug te zetten naar fabrieksinstellingen
Bluetooth ingeschakeld	Ja	Bluetooth aan/uit toggelen
Accubank
Nominale spanning	V	Nominale accubankspanning
Capaciteit	Ah	Nominale accubankcapaciteit
Diagnostiek
Diagnostiek		Toont laatste (bekende) fouten
Zekeringen
Distributor [A..H]	Ok	Mogelijke statussen: Ok, zekering doorgebrand
Zekeringen 1..4	Ok	Mogelijke statussen: Ok, niet gebruikt, doorgebrand
IO
Systeemschakelaar	Ingeschakeld	Status van de systeemschakelaar
Toestaan te laden	Ja	Status van het ATC-signaal
Toestaan te ontladen	Ja	Status van het ATD-signaal
Systeem
Capaciteit	Ah	Totale accucapaciteit
Accu's	1	Aantal accu's
Parallel	1	Aantal accu's die parallel geplaatst zijn
Reeks	1	Aantal accu's die in serie geplaatst zijn
Min./max. celspanning	V	De huidige laagste en hoogste celspanning
Min./max. celtemperatuur	°C	De huidige laagste en hoogste celtemperatuur
Balancerstatus	Gebalanceerd	De status van de balancer
Apparaat	Apparaatgerelateerde parameters en aangepaste naam instelling
Parameters
Laadspanningslimiet (CVL)	V	Toont het spanningsdoel dat naar DVCC-compatibele acculaders wordt gestuurd (voor een 12 V-accu: 13,50 V of 14,20 V)
Laadstroomlimieten (CCL)	A	Maximaal toegestane laadstroomlimiet verzonden naar DVCC-compatibele acculaders
Ontlaadstroomlimiet (DCL)	A	Maximaal toegestane ontlaadstroomlimiet

9.6. Afmetingen behuizing

Afmetingen behuizing Lynx Smart BMS NG 500 A (M10) model

Afmetingen behuizing Lynx Smart BMS NG 1000 A (M10) model
